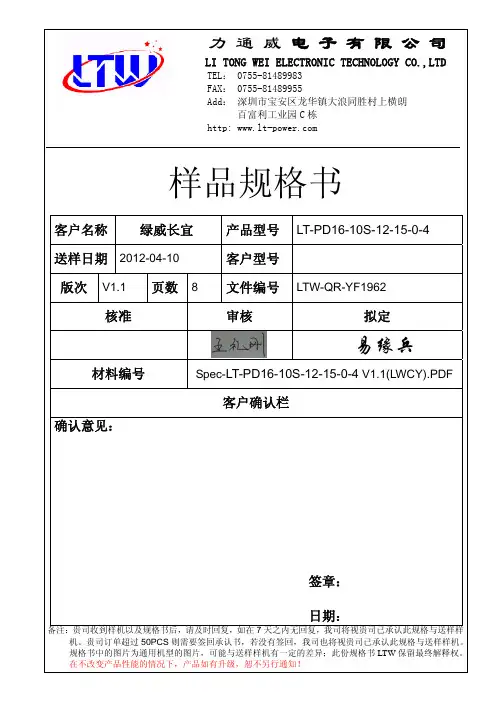

10S保护板规格书
LT-PD16 SPEC
文件编号：LTW-QR-YF1962
8、保护板与电芯连接的注意事项 Matters need attention when connecting
警告：把保护板连接电芯，或从电池组拆下保护板时，必须遵守以下连接顺序与规定；如果不按要 求的顺序作业，会损坏保护板的元器件，从而导致保护板不能保护电芯，造成严重的后果。
连接到第8节电芯正极 Connected to the positive terminal of Cell 8.
连接到第9节电芯正极 Connected to the positive terminal of Cell 9.
连接到第10节电芯正极 Connected to the positive terminal of Cell 10.
3. 实物图 Views
2. 特点 Features
z 7~13 节电芯串联保护 Provides protection for
7~13 cells in series z 充 电 和 放 电 的 各 种 保 护 功 能 Provides
protections in charging and discharging z 电芯的硬件平衡处理，平衡电流可通过外部器件
灵活调整 Processes the balance between cells
smartly, the current of it can be set freely by external components.（此保护板无均衡功能;） z 硬 件 的 过 流 、 短 路 保 护 功 能 处 理 Deals with
LT-PD16 SPEC
7.连接方式Connection To The Board B+(红色线) K
保护板测试报告
XXX保护板测试报告一.保护板厂家：XXX二.保护板规格：10串硬件板，充放异端（共用正极）三.测试项目：验证过充保护功能、验证过放保护功能、验证循环功能、验证充放电均衡功能、验证短路保护功能四.测试方案：1.验证过充保护功能：测试方法：使用检测柜对电池组充电，充电电流为5A，不设置充电截止电压，测试保护板是否在设置的过充保护电压时出现保护；数据记录：记录保护板保护时的电压，过充测试曲线；测试次数：1次2.验证过放保护功能：测试方法：使用检测柜对电池组放电，放电电流为8A，不设置放电截止电压，测试保护板是否在设置的过放保护电压时出现保护；数据记录：记录保护板保护时的电压，过放测试曲线；测试次数：1次3.验证循环功能测试方法：使用检测柜对电池组充放电循环，恒流恒流充电电流5A，截止电压42V；恒压充电截止电流0.1A，电压42V；恒流放电截止电压32V，放电电流为8A；循环5周；数据记录：记录循环曲线，每次充放容量测试测试：5周以上4.验证充放电均衡功能：测试方法：使用检测柜对电池组充电，充电电流为5A，测试保护板是否将单体电池电压均衡在设置的均衡电压；测试标准：保护板无明显发热现象，不出现电子器件烧毁，电池组容量无明显差异；数据记录：记录均衡曲线，每只电池单体电压测试测试：2次，记录1次数据5. 验证短路保护功能：测试方法：将保护板两端正负极导线端接，使用万用表测量保护板两端电压；数据记录：保护板两端电压测试测试：2次，记录1次数据四.测试数据：1.验证过充保护功能测试数据：过充保护电压：42.3847V（整体电压保护参数值42.25V—42.75V，单体电压保护参数值4.225V—4.275V）小结：保护板过充保护功能有效；过放保护电压：32.7318V小结：保护板过充保护功能有效；3.4.验证充电均衡功能：第一次均衡测试数据：第二次均衡测试数据：小结：经过2次均衡测试，每次只有1-2只单体电池电压达到均衡电压4.2V，其余电池无法充电至均衡电压，判定为均衡功能失效；短路测试前保护板两端电压38.17V，正负极短路后保护板两端电压为0V，断开导线后保护板两端电压为27.99V，充电激活后保护板两端电压恢复为38.19V 小结：保护板短路保护功能正常，但与厂家规格书上“断开负载恢复”有差异，需要充电激活；五.结论：1.保护板过充保护、过放保护及循环功能正常；2.测试均衡功能时发现，只有1-2只单体电池电压达到均衡电压值（4.2V），其余电池无法充电至均衡电压，厂家在规格书上提到的单只电池4.2V均衡，无法实现，此功能失效；3.测试短路保护功能时发现，保护板正负极短路后断开，保护板电压不能恢复到正常电压；此保护板不合格。
保护板规格书样本
规 格 书SPECIFICATION SHEETCUSTOMER(客户) DESCRIPTION （品名）PART NAME （名称） -产品型号-供应商代码-底板厂代码 PART NUMBER （编号） DATE （日期）填写送样日期CUSTOMER(客户)APPROVE （批准）CHECK （审核）以上由鑫优普填写 盖章处APPROVE （批准）CHECK （审核）ISSUE （编制）以上由供应商填写并加盖公章（公司章或者文件出据部门章均可）更改目录序号更改项类别变更内容变更原因1 无更改初版2 增加ID电阻更改前无ID电阻客户要求（2011.08.29）更改后有10KΩ ID电阻3 更改前更改后4 更改前更改后5 更改前更改后6 更改前更改后7更改前更改后以上填写要求：1）第一次送样，按序号1中项目填写2）以后每次更改需要完整填写更改项目更改前更改后内容及变更原因及注明日期3）第二次更改必须保留第一次更改的内容第三次更改必须保留第一次第二次更改内容，依次类推1-1. 原理图Schematic diagram ：1-2元件清单PCB Parts lis注明：1）ROHS 报告号码必须填写，且为正确并在有效使用范围内的ROHS 报告号码2）元件件厂商填写元器件厂家，而不是代理商名称，厂家送样承认后不能做任何更改（包括底板 IC MOS 电阻 电容）3）规格包括元器件值 公差 耐压值 功率等主要参数 4）以上红色部分只是范例，按实际填写即可序号 元件编号 元件名称规格封装形式 配量 RoHS 报告号 厂商1 PCB 电路板 注明PCB 尺寸及公差 注明PCB 工艺（如黑油喷锡板 绿油镀金板） 1 PCS SH901755/CHEM 吉瑞达2 U2 MOS 管 8205A SOT-23-6 1 PCSSH9197409/CHEM富晶 3 U1 控制IC DW01+ SOT-23-6 1 PCS CANEC1001922017 富晶 4 R1 贴片电阻 SMD 100Ω±5% 0603 1 PCS KA/2010/10205 国巨 5 R2 贴片电阻 SMD 1K Ω±5% 0402 1 PCS KA/2010/10205 国巨 6 R3 贴片电阻SMD 10K Ω±5%0603 1 PCS KA/2010/10205 国巨 7 C1 贴片电容 10V 0.1UF (+80%-20%) 06031 PCS KA/2010/10205国巨 8镍块B+/B-2.8*2.2*0.3MM(-0.1MM)2PCS9 五金镀金五金或贴片五金贴写五金数量 尺寸及公差五金工艺（镀金 钴金 沉金等） 五金镀金厚度 五金要求等例如：3PCS （3*2*0.6）-0.05mm 贴片五金 五金镀金厚度0.1um 48H 盐雾测试不氧化 冲压五金反贴（不注明反贴就是正贴 例如：镀金五金 镀哑金 五金镀金厚度0.1um 48H 盐雾测试不氧化1-3焊盘描述Pad descriptionSymbol DescriptionP+/P- Positive/ Negative connection pad of packB+/B- Positive/ Negative connection pad of batteryT Connection pad of 10K以上只需要标识出B+ B- COM B1 B2 B3…及输出P+ P- T端即可，不需要标识IC MOS 元器件位置1-4尺寸dimensionsNote: (unit: mm)1、No mark tolerances: +/-0.12、Material : FR-43、Total Thickness: 0.8 +0.1（根据要求填写）抓打样详细尺寸图纸1-5 PCB 走线图Circuit PCB diagramABCDDiagram of PCB fit togetherNOTE ：A----Top overlayerB---- Toplayer C---- Bottomlayer D----Bottom overlayer1-6 技术参数Technical Parmeter1.参数ParmeterDW01+ Ta=25℃值Value参数 Parameter最小Min 标准Type 最大Max 单位过充检测电压4.25V 4.30v 4.325V VOvercharge Testing Voltage过充恢复电压4.05V 4.10V 4.15V VOvercharge renew voltage过充保护延迟时间80ms 200s ms Overdischarge protect Voltage过放检测电压2.3V 2.40V 2.5V VOverdischarge testing Voltage过放恢复电压2.9V3.00V 3.1V VOverdischarge renew voltage过放保护延迟时间Overdischarge20ms 60ms ms protect prolong time过流保护检测电压0.147V 0.15V 0.153V mvOvercurrent testing Voltage过流保护延迟时间10ms 20ms ms Over current prolong time短路保护检测电压1.25V 1.35V 1.45V VShort testing Voltage短路保护延迟时间5μs 50μs μs Short protect prolong time内阻 Resistance60mΩmΩ以上根据IC配置正确填写测试：审核：日期：最终判定：样品检测报告样品型号: 配置: DW01+ \ 8205A \1K 测试日期测试环境温度:15 ℃湿度:65%保护板参数范围值:( NTC注明当前测试温度下阻值范围值)自耗电(uA) 过充 (V) 过充恢复(V) 过放 (V) 过放恢复(V) 过流(A) 内阻（mΩ）ID(15 ℃) 2-6 4.25-4.35 4.05-4.15 2.3-2.5 2.9-3.1 2.1-6 20-60 1K测试仪器：泰斯锂电保护板测试仪序号过充 (V) 过充恢复(V)过放 (V) 过放恢复(V) 过流(A) 内阻（mΩ）自耗电(uA)ID 判定1. 4.321 4.0952.3353.05 3.27 53 3.10 1K ok2. 4.326 4.102 2.3553.01 3.22 53 3.45 1K ok3. 4.324 4.106 2.3650 2.97 3.21 54 3.90 1K ok4. 4.322 4.098 2.320 3.02 3.36 55 4.10 1K ok5. 4.315 4.104 2.395 2.96 3.33 55 4.10 1K ok PCB尺寸标准:34±0.3*5.3±0.1*0.8mm±0.10PCB尺寸测量: 1: 2: 3:4: 5:测试：审核：日期:客户测试数据：序号过充(V)过充恢复(V) 过放 (V) 过放恢复(V) 过流(A) 内阻（mΩ）自耗电(uA)ID 判定12345PCB尺寸测量: 1: 2: 3:4: 5:。
PW3130锂电池保护板电路芯片规格书
GENERAL DESCRIPTION FEATURESAPPLICATIONSTYPICAL APPLICATION CIRCUITPW3130系列产品是锂离子/聚合物电池的高集成度解决方案保护.PW3130包含先进的功率MOSFET ，高精度电压检测电路和延迟电路。
PW3130被放入一个超小型SOT23-5封装中，只有一个外部元件使其成为电池组空间有限的理想解决方案。
PW3130具有所有保护功能 在电池应用中需要包括过充电、过放电、过电流和负载短路保护等。
准确的过充检测电压，确保安全和充分利用正在充电在储存期间，低备用电流几乎不消耗电池中的电流。
该设备不仅适用于数字手机，也适用于任何其他锂离子和锂聚合物电池供电的信息设备需要长期的电池寿命。
⚫ 集成高功率MOSFET ，等效65mΩRDS（ON ） ⚫ 超小型SOT3-5包装⚫ 过温保护；过充电流保护；二步过流检测 ⚫ 过充电流；负载短路⚫ 充电器检测功能；0V 蓄电池充电功能；产生延时时间内部；高精度电压检测 ⚫ 低电流消耗；工作方式：2.8μA 型；断电模式：1.5μA 型 ⚫符合RoHS ，无铅（Pb ）⚫ 单芯锂离子电池组 ⚫ 锂聚合物电池组PIN ASSIGNMENT/DESCRIPTIONPin NoPin Name Functions1 VT Test pin2 GND Ground, connect the negative terminal of the battery to this pin3 VDD Power Supply4，5VMThe negative terminal of the Charger . The internal FET switch connects this terminal to GNDVT GND VDD VMSOT-23-5L(TOP VIEW)VM12345ELECTRICAL CHARACTERISTICSTA = 25℃ParameterSymbol TestConditionMinTypMax UnitOvercharge Detection Voltage V CU 4.25 4.30 4.35 V Overcharge Release Voltage V CL 4.05 4.10 4.15 V Overdischarge Detection Voltage V DL 2.30 2.40 2.50 V Overdischarge Release Voltage V DR 2.903.00 3.10 VCharger Detection Voltage V CHA -0.12 V Overdischarge Current1 Detection I IOV1 V dd =3.5V 3.0 A Load Short-Circuiting Detection I SHORT V dd =3.5V12 A Current Consumption in Normal OperationI OPE V dd =3.5V ，V M =0V 2.80 μA Current Consumption in power DownI PDN V dd =2V,V M floating 1.50 6.0 μA Equivalent FET on Resistance R DSV dd =3.6V ，I VM =1A65 m Ω Over Temperature Protection T SHD+ 120 ℃ Over Temperature Recovery DegreeT SHD- 100℃Overcharge Voltage Detection Delay TimeT CU V DD =3.6V~4.4V 128 ms Overdischarge Voltage Detection Delay TimeT DL V DD =3.6V~2.0V 32 ms Overdischarge Current1 Detection Delay TimeT IOV1 V DD =3.6V 8.0 ms Load Short-Circuiting Detection Delay TimeT SHORTV DD =3.6V32 μSFunctional DescriptionPW3130监控电池的电压和电流，保护电池不受损坏过充电压、过放电电压、过放电电流和短路条件断开蓄电池与负载或充电器的连接。
后备式通讯电源保护板规格书
保护板预留有 4 个温度检测端口，默认使用 NTC2，配合 NTC 可以做温度 保护。当充放电时 NTC 检测端的温度高于设定的温度时，保护板进入过温保护 状态，充电、放电 MOSFET 关闭，在该状态不能对电池包充电、放电。
当 NTC 端的温度下降到过温恢复设定值时，保护板从过温状态恢复，充电、 放电 MOSFET 开启。
放电欠压状态发生时，计时 30 秒钟，保护板进入休眠状态，当发生欠压后 最低电芯的电压恢复到过放恢复电压以上或者在充电输入端加充电器可以激活 同时解锁，放电 MOSFET 被打开。
放电欠压状态发生时，充电器可以对电池包充电。
3.4 过流保护和恢复
8
安徽思维智控科技有限公司 ------------------------------------------------------------------------------------------------------------------------------------------
掉电
OFF
OFF
电量指示 LED：OFF
关断
OFF
OFF
电量指示 LED：OFF
2.3 电量指示 LED
容量指示灯
电量（%）
0% 0～25% 25～50% 50～75% 75～100%
100%
L4●
灭 灭 灭 灭 闪烁 常亮
L3● L2● L1●
灭灭灭 灭 灭 闪烁 灭 闪烁 常亮 闪烁 常亮 常亮 常亮 常亮 常亮 常亮 常亮 常亮
当放（充）电电流超过过流保护值且持续的时间大于检测延迟时间时，保护 板进入到过流保护状态，放（充）电 MOSFET 关闭，在该状态下禁止放（充） 电动作。
深圳旻泰电子科技有限公司产品规格书说明书
出厂签章:承认签章:TEL:86-755-27926188FAX:86-755-29128535深 圳 市 旻 泰 电 子 科 技 有 限 公 司SHENZHEN MINTAI ELECTRONIC TECHNOLOGY CO.,LTD承 认 书APPROVED SHEET敬请确认此规格书内所有项目,并签名和盖章后传给我司,以作我司产品制作依据和存档之用,多谢合作!Please confirm all the items of specification, and return to us with signature and stamp. It will be basis of our production and record.Thanks your cooperation advance!在文件到期前一个月如果双方都对此文件都没有异议，此文件将自动延续有效期1年If both sides have no dissidence in one month before the maturity of the Approved. It will be considered valid automatically for a one year period.地址:深圳市西乡银田工业区西发C区雍启科技园7栋2楼客户名称Customer领跑页 码Page number1/10深 圳 市 旻 泰 电 子 科 技 有 限 公 司SHENZHEN MINTAI ELECTRONIC TECHNOLOGY CO.,LTD日期DATE文件有效期限Approved date 有限期限为1年Period of validity 1 year判定judgement 研发R&D 工程PIE QA 品质批准Approved签名Signature 签名Signature 日期DATE文 件 受 控 号Controled NO. 文 件 版 别Revision NO.A0部门DepartmentR&D编制RegisteredR&D审核CheckedQA复核Re-checkedR&D批准Approved主 要 器 件Main configuration IC:R5460N208AFMOS:AO8814*2+10K NTC PCB工艺与尺寸PCB technology and size绿油/白字/喷锡/55*7.5*0.6mm文 件 编 号Document NO. 客 户 名 称Customer 领跑客 户 型 号Customer Model 2S-2004-2MOS 项 目 名 称Document NO.A0CA014送样次数:第1次送样日期 :2018/8/22产 品 类 别Product Category 双节锂电保护板深 圳 市 旻 泰 电 子 科 技 有 限 公 司SHENZHEN MINTAI ELECTRONIC TECHNOLOGY CO.,LTD客户型号Customer Model2S-2004-2MOS版 本 RevisionNO.A0项目名称Document NO.A0CA014文件受控号Controled NO.0实施日期Issued date2018/8/229、包装运输指引PACKING AND SHIPPING GUIDEPAGE10客户名称Customer 领跑页 码Page number 2/107、零部件图PART MECHANICAL DRAWINGPAGE88、IC、MOS丝印说明PAGE95、材料清单PARTS LISTPAGE66、PCB Layout PAGE73、焊盘定义PAD DEFINITIONPAGE44、电气原理图CIRCUIT DIAGRAMPAGE5目录CONTENTS1、修订履历MODIFIED LISTPAGE22、技术规格SPECIFICATIONSPAGE3客户型号Customer Model2S-2004-2MOS版 本 RevisionNO.A0项目名称Document NO.A0CA014文件受控号Controled NO.0实施日期Issued date2018/8/22深 圳 市 旻 泰 电 子 科 技 有 限 公 司SHENZHEN MINTAI ELECTRONIC TECHNOLOGY CO.,LTD深 圳 市 旻 泰 电 子 科 技 有 限 公 司SHENZHEN MINTAI ELECTRONIC TECHNOLOGY CO.,LTD2、规格SPECIFICATION2.1、适用范围：本技术规格书仅适用于2S-2004-2MOS锂电池保护板，Using scope: The specification only applies to Li-ion battery protection module,2S-2004-2MOS.项目名称Document NO.A0CA014文件受控号Controled NO.0实施日期Issued date2018/8/22客户名称Customer 领跑页 码Page number 3/10 客户型号Customer Model2S-2004-2MOS版 本 RevisionNO.A0A2018/8/18新设计张书东A0CA0141、修订履历MODIFIED LIST产品变更履历表Product Modified Record List版本Revision日期Date 标记Mark 变更内容Modified content责任人Principal 输入编号Input NO.：R5460N208AF推荐存储条件Recommendatory storage conditionTemperature range: -5～+35℃ Humidity: 0%～75%RH0V电池充电功能0V battery charge function 允许Available最大持续放电电流Max continuous discharge current4A工作温度Operating temperature -20+55℃输入电压(B+与B-间)Input voltage(B+ to B-)-0.312V最大持续充电电流Max continuous charge current 4A过放状态下静态电流Current consumption (Power down)0.1uA导通内阻Impedance 2040mΩ短路保护延迟时间Short protection delay time150300500us正常状态下静态电流Current consumption (Operation)4.08.0uA过放保护延迟时间Over discharge protection delay time89128167ms放电过流保护延迟时间Over current protection delay time 81216ms充电过流保护电流101520A过充保护延迟时间Over charge protection delay time 0.7 1.0 1.3s放电过流检测电压Over current detection voltage0.1850.2000.215V放电过流保护电流Over current protection current 101520A过放保护电压Over discharge protection voltage2.340 2.400 2.460V过放保护恢复电压Over discharge release voltage 2.925 3.000 3.075V过充保护电压Over charge protection voltage4.225 4.250 4.275V过充保护恢复电压Over charge release voltage 4.000 4.050 4.100VProtection IC:常温25℃General temperature 25℃项目item最小值Min.典型值Type value最大值Max.单位Unit2.2、环保要求Environment request 2.2、技术参数Electric Features保护IC：参数值parameter value ROHS Halogen-Free SONY-GP无要求1)恒温恒湿测试 Humidity test :+40±2℃ 90%RH 48Hours 2)高温测试 High temperature test :+55±2℃ 2Hours 3)低温测试 Low temperature test :-20±2℃ 16Hours深 圳 市 旻 泰 电 子 科 技 有 限 公 司SHENZHEN MINTAI ELECTRONIC TECHNOLOGY CO.,LTD深 圳 市 旻 泰 电 子 科 技 有 限 公 司SHENZHEN MINTAI ELECTRONIC TECHNOLOGY CO.,LTD客户名称Customer 领跑页 码Page number 5/10 客户型号Customer Model2S-2004-2MOS版 本 RevisionNO.A0BM 接第一节电芯负极1 Cell negatiove pole P-接充电输入的负极/放电输出负极charging negative pole/Battery output negative poleB-接第二节电芯负极1 Cell negatiove poleT10K NTC符号Symbol 说 明DescriptionB+接第1节电芯正极1 Cell positive pole P+充电输入的正极/放电输出正极charging in positive pole /Battery output Postive pole2.6可靠性测试RELIABILITY TEST3、焊盘说明Pad description符号Symbol 说 明Description 客户型号Customer Model2S-2004-2MOS版 本 RevisionNO.A0项目名称Document NO.A0CA014文件受控号Controled NO.0实施日期Issued date2018/8/22客户名称Customer 领跑页 码Page number 4/104、5、深 圳 市 旻 泰 电 子 科 技 有 限 公 司SHENZHEN MINTAI ELECTRONIC TECHNOLOGY CO.,LTD物料清单PARTS LIST项目名称Document NO.A0CA014文件受控号Controled NO.实施日期Issued date2018/8/22电气原理图Circuit Diagram客户名称Customer领跑页 码Page number6/10客户型号Customer Model2S-2004-2MOS版 本 RevisionNO.A0项目名称Document NO.A0CA014文件受控号Controled NO.实施日期Issued date2018/8/226. PCB Layout TOP SILKSCREEN深 圳 市 旻 泰 电 子 科 技 有 限 公 司SHENZHEN MINTAI ELECTRONIC TECHNOLOGY CO.,LTD项目名称Document NO.A0CA014文件受控号Controled NO.0实施日期Issued date2018/8/22客户名称Customer 领跑页 码Page number 7/10 客户型号Customer Model2S-2004-2MOS版 本 RevisionNO.A0PCB ASSOON MT-A0CA014-A 两层板/喷锡绿油/白字55*7.5*0.6mm1贴片MOSFETAOSAO8814TSSOP8U2,U32贴片保护IC 理光R5460N208AF SOT23-6U11贴片NTC JOINSET 0603/10KΩ/±1%/B=34350603R41贴片电阻国巨0603/1KΩ±5%/1/10W 0603R31贴片电阻国巨0603/330Ω±5%/1/10W 0603R1,R22贴片电容三星0603/0.01uF/+80%-20%/25V 0603C31数量贴片电容三星0603/0.1uF/+80%-20%/25V 0603C1,C22物料名称品 牌型号/规格封装元件编号TOP SIDE BOTTOM SILKSCREEN BOTTOM SIDE8、深 圳 市 旻 泰 电 子 科 技 有 限 公 司SHENZHEN MINTAI ELECTRONIC TECHNOLOGY CO.,LTD零部件规格---PCBSPEC--PCB Mechanical Drawing项目名称Document NO.A0CA014文件受控号Controled NO.实施日期Issued date2018/8/22客户名称Customer领跑页 码Page number8/10客户型号Customer Model2S-2004-2MOS版 本 RevisionNO.A09、深 圳 市 旻 泰 电 子 科 技 有 限 公 司SHENZHEN MINTAI ELECTRONIC TECHNOLOGY CO.,LTD包装、运输指引Packing and shipping guide 9.1包装Packing将拼板用气泡膜包好，放入防静电袋中，上下各放一层隔板，再放入小箱中，四小箱装入一大箱中。
上海妙益电子-通信后备电池保护板
BMS电池管理系统（储能）Battery Management System（stored energy)技术规格书Technical specification上海妙益电子科技发展有限公司Shanghai Mewyeah Technology Development Co.,Ltd.1.简介妙益电池管理系统（储能）DKX909主要是针对储能15/16串磷酸铁锂UPS后备电源而设计的，又名“保护板”，也适用于8～16串超级电容、锰酸锂电池、三元锂电池等。
保护板用于监测并指示电池状况(电压、温度、电流、剩余能量)、在异常情况下向用户发出报警信号（报警灯）、严重时根据制定的控制策略切断电力传送链路；具备智能电芯平衡的功能，以提高电池组的有效使用时间和循环寿命；智能加热膜控制端口，在环境温度过低时自动启动加热膜，使电池能在低温的环境下正常工作。
本系统可适用于2U或2U以上，可并扩容，15/16串，限流5A、10A，均衡电流100mA 。
2.特性概述●单串电压测量0.8V～24V，支持对超级电容、铅酸电池、磷酸铁锂电池、锰酸锂电池、三元锂电池的测量管理●支持8～16串电池●智能充放电管理，基于智能学习的SOC计算●高精度电压检测（±2.5mV/cell）●高精度电流检测（±0.5A@<50A 范围）●通道电池温度检测（±2℃）●过压、欠压、过流、高低温、短路以及反接保护功能●间歇式充电功能●智能电芯均衡管理●加热膜控制输出●带实时时钟标签的数据存储记录查询功能●可使用按键进入掉电模式●RE232串口实现远程监控●RS485串口用于级联电池间的通讯●四遥功能：遥测，遥信，遥控，遥调１２３４５ＡＢＣＤＥ3.优势EC 产品认证，TS16949企业认证，国家级软件企业认证。
多重认证，产品品质值得信赖。
分级报警安全控制机制确保系统高枕无忧。
数据记录功能(可选)--通过查询历史数据，了解相关产品实际使用性能，有助界定质量责任。
【VIP专享】智能电源BMS系统锂电保护板规格介绍
BMS产品规格书产品名称智能电源BMS从控客户机型产品型号HKW7SBMSS-V01版本V01日期2017-2-16制定:审查:核准:客户：审查:核准:文件版本：日期版本号修订说明修订人审核人批准人2017-02-09V1.0新定1.简介本保护板专门针对7S 三元电池组,有过压、欠压保护，充电过流、放电过流，短路保护，带均衡,带温度保护,带电量计,带通讯等功能。
本保护板适用于7串储能电池包。
2.功能特性高集成模拟前端 多级过流保护标准RS485通讯口 具有多种休眠及唤醒方式支持YD1363.3协议 充、放电温度保护高电压精度(≤10mV) 循环次数估算功能高电流精度 FCC 估算功能1路电池温度检测(≤3℃) 剩余容量估算功能SOC 估算功能 RS485通讯隔离SOH 估算功能 具有充电均衡功能短路保护功能 低功耗3.功能示意框图B+P+B-P-前端模拟IC MCU 隔离RS485主控7S 电池RSENSE 放电管充电管4.环境要求项目 参数单位充电工作温度－20～80℃放电工作温度－20～80 ℃工作湿度10～85(@40℃)%RH储存温度－25～85 ℃储存湿度10～85(@40℃)%RH5.电气特性5.1基本参数设置(注：以下参数除特殊注明以外，25℃环境温度下测试)测试项目详细内容最小值典型值最大值单位备注过充单节过充保护 4.22 4.25 4.28V 单节过充保护延迟时间0.5 1.0 2.0S单节过充保护恢复4.12 4.15 4.18V放电恢复总压过充保护29.5429.7529.96V 总压过充保护延时0.5 1.0 2.0S 总压过充保护恢复28.8429.0529.26V放电恢复过放单节过放保护 2.47 2.50 2.53V 单节过放保护延迟时间0.5 1.0 2.0S单节过放保护恢复2.973.00 3.03V充电恢复总压过放保护17.2917.517.71V 总压过放保护延时0.5 1.0 2.0S 总压过放保护恢复20.7921.021.21V充电恢复电流充电过流保护525558A充电过流保护延迟时间0.512S 充电过流保护恢复放电恢复；延时10S自恢复，连续10次保护锁定放电过流保护1525558A放电过流1保护延迟时间0.512S 放电过流保护恢复充电恢复；延时10S自恢复，连续10次保护锁定放电过流保护28090100A放电过流2保护延迟时间50100200ms放电过流2保护恢复充电恢复；延时10S自恢复，连续10次保护锁定短路保护100120140A短路延时300400500uS短路保护恢复充电恢复充电电流50A持续放电电流50A持续均衡均衡开启电压 4.07 4.1 4.13V 均衡关闭电压 3.97 4.0 4.03V 均衡开启压差40mV 均衡关闭压差20mV 均衡电流5090mA 均衡方式充电均衡温度充电过温保护606570℃充电过温保护恢复505560℃充电过温保护延时0.512S 充电低温保护-5-10-15℃充电低温保护恢复-505℃充电低温保护恢复延时0.512S 放电过温保护707580℃放电过温保护恢复606570℃放电过温保护延时0.512S 放电低温保护-25-30-35℃放电低温保护恢复-25-20-15℃放电低温保护恢复延时0.512S功耗正常工作50mA有充、放电；或有通讯；或有除欠压的保护休眠300500uA5.2休眠及唤醒5.2.1休眠当满足无充、放电，无通讯，无保护（除欠压保护）条件时，系统30S后进入待机模式。
锂电保护板规格书
产品规格书SPECIFICATION客户Customer 客户型号Customer Model项目名称Project Name JZ-JY-0011文件编号Document NO受控版本Controlled Revision 实施日期Issued Date编制Registered 审核Checked审核Checked 审核Checked批准Approved 批准Approved五、连线示意图及连接步骤Linking diagram and connecting steps1、充电接线方式the charging connecting method：充电器负极接P-；P-connects to the cathode of the charging;充电器正极接B+；B+ connects to the Anode of the charging;2、放电接线方式the discharging connecting method：负载负极接P-；P- pads connects to the cathode of the loader;负载正极接B+。
B+ connects to the anode of the charging.3、注意事项notes：将电池和本保护板组合好以后，初次上电时，如果发现无电压输出,请用专用充电器充电激活。
若仍有异常，请与厂家联系。
After assembling the battery and the protection board, if there is no voltage output when your first power on, please charge the battery with the special charger and it will work normal.If there is still abnormal, please contact us.六、使用和组装的注意事项The notes of using and assembling1、焊接电池引线时，一定要小心，不可接错或反接。
