电磁辐射(SAR)测试说明讲解
天线研发流程及SAR测试介绍
天线研发流程及SAR测试介绍1.天线研发流程：天线研发是在通信系统设计中的重要环节之一，其目的是设计一个性能良好、满足特定要求的天线系统。
以下是一般的天线研发流程：步骤一：需求分析和规划首先，确定需要设计的天线系统的要求和规格。
包括天线类型，频段，增益，方向性等。
根据所需的频段和应用场景，选择合适的天线类型。
步骤二：理论研究根据设计要求，利用电磁理论、天线理论等进行理论研究。
通过模拟和仿真工具，如CST、HFSS等，对天线进行设计建模和性能预测。
步骤三：天线设计和优化根据理论研究结果进行天线设计。
将设计方案转化为实际可生产的天线结构，并考虑制造工艺和材料选择。
利用工程软件进行设计、优化和仿真。
步骤四：制造和测试将设计好的天线样品进行制造。
通过制造工艺和材料选择，制备出符合设计要求的天线。
然后，对天线进行性能测试，如S参数测试、频率响应测试等。
步骤五：仿真验证将设计好的天线样品进行仿真验证。
利用仿真软件，比对仿真结果和实际测试结果，对设计进行验证和优化。
步骤六：验证和集成对设计好的天线样品进行验证，与实际系统进行集成测试。
根据集成测试的结果，对设计进行修正和调整。
步骤七：量产和市场应用最后，进行天线的大规模制造和量产。
将天线产品应用于各种通信系统中。
2.SAR测试介绍：SAR（Specific Absorption Rate）是一种测量电磁波对人体吸收的量化指标。
它表示单位质量或单位体积组织吸收的电磁能量。
SAR测试是为了评估电磁波对人体的生物效应和安全性。
SAR测试是使用模型人体进行的，该模型人体具有与真实人体相似的尺寸和电性参数。
测试过程中，将模型人体与天线系统进行完全或部分接触，通过测量模型人体吸收的电磁能量来计算SAR值。
SAR测试通常包括以下步骤：步骤一：建立模型人体使用具有标准尺寸和电性参数的人体模型，如美国联邦通信委员会（FCC）的具有特定体积和电导率的模型。
步骤二：测量电磁场在模型人体附近，使用测量设备（如探针、场强计等）测量天线系统辐射的电磁场值。
SAR测试方法介绍
SAR测试方法介绍SAR (Specific Absorption Rate) 是用来评估无线通信设备辐射对人体的潜在影响的一种测量方法。
它表示人体吸收无线电频率电磁场能量的速率。
SAR测试方法旨在确保无线设备在正常操作的情况下，对人体产生的电磁辐射水平在国际安全限值内。
1.选择合适的人体模型：选择与真实人体相似度高的人体模型是非常重要的。
目前，通常使用的人体模型可以根据不同的使用环境进行分类，例如头部、身体等。
2.测量设备设置：将要被测试的无线设备按照特定的要求设置在人体模型附近。
测试中需要确保设备正常工作，并且模拟真实使用环境。
3.辐射测量：使用合适的测量系统来测量人体模型吸收的电磁辐射水平。
通常使用具有高灵敏度的电磁传感器和仪器来获取准确的测量结果。
4.计算和分析：通过测量数据计算出SAR值。
SAR值可以通过计算在特定体积单位内吸收的电磁能量量化为特定的数值。
然后，将这些测量结果与国际安全限值进行比较，以确定设备是否符合要求。
1.安全性保障：通过SAR测试，可以确保无线设备的电磁辐射水平在国际安全限值内，从而保障用户的健康安全。
2.可靠性和准确性：SAR测试方法使用科学严谨的测量和计算方法，能够提供准确可靠的结果。
3.标准一致性：SAR测试方法已成为国际标准的一部分，得到了业界的广泛认可，并得到了各国监管机构的支持。
值得注意的是，SAR测试方法目前主要应用于无线通信设备的评估，如手机、无线路由器等。
但它并不适用于其他设备，如微波炉、雷达等，因为这些设备的辐射特性和人体暴露方式不同，需要使用其他测量方法来评估其安全性。
总结起来，SAR测试方法是评估无线设备辐射对人体的一种重要方法。
它通过使用人体模型来测量无线设备产生的电磁辐射对人体组织的能量吸收情况，并计算出SAR值。
这种方法可靠准确，能够确保无线设备在国际安全限值内，从而保障用户的健康安全。

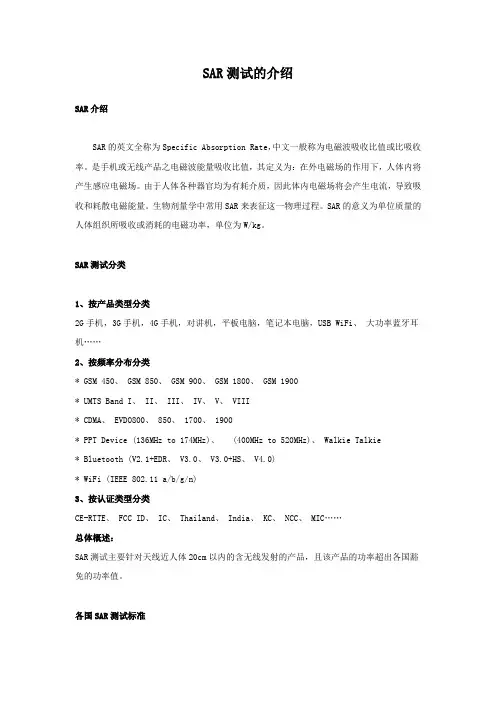

SAR测试的介绍
SAR测试的介绍SAR介绍SAR的英文全称为Specific Absorption Rate，中文一般称为电磁波吸收比值或比吸收率。
是手机或无线产品之电磁波能量吸收比值，其定义为：在外电磁场的作用下，人体内将产生感应电磁场。
由于人体各种器官均为有耗介质，因此体内电磁场将会产生电流，导致吸收和耗散电磁能量。
生物剂量学中常用SAR来表征这一物理过程。
SAR的意义为单位质量的人体组织所吸收或消耗的电磁功率，单位为W/kg。
SAR测试分类1、按产品类型分类2G手机，3G手机，4G手机，对讲机，平板电脑，笔记本电脑，USB WiFi、大功率蓝牙耳机……2、按频率分布分类* GSM 450、 GSM 850、 GSM 900、 GSM 1800、 GSM 1900* UMTS Band I、 II、 III、 IV、 V、 VIII* CDMA、 EVDO800、 850、 1700、 1900* PPT Device (136MHz to 174MHz)、 (400MHz to 520MHz)、 Walkie Talkie* Bluetooth (V2.1+EDR、 V3.0、 V3.0+HS、 V4.0)* WiFi (IEEE 802.11 a/b/g/n)3、按认证类型分类CE-RTTE、 FCC ID、 IC、 Thailand、 India、 KC、 NCC、 MIC……总体概述：SAR测试主要针对天线近人体20cm以内的含无线发射的产品，且该产品的功率超出各国豁免的功率值。
各国SAR测试标准北测SAR测试服务优势由于无线电设备(如手机)在世界范围内的广泛普及，越来越多的政府部门、电信法规机构等要求将电磁波辐射降低至一个合适的水平。
北测检测（NTEK）为满足广大手机厂家迫切需求，引进了先进的手机电磁波能量吸收比率(SAR)测试系统。
该测试系统，完全符合IEEE/IEC/EN及美国ANSI的SAR标准要求，具有快速、准确、安全高效等特点，也是目前实验室采用最多、被广泛认可的SAR测试系统。
关于辐射的SAR值（比吸收率）
关于辐射的SAR值（比吸收率）1.SAR数据即为生物体(包括人体)每单位公斤容许吸收的辐射量，这个SAR 值代表辐射对人体的影响，是最直接的测试值。
SAR有针对全身的、局部的、四肢的数据。
SAR值越低，辐射被吸收的量越少。
有关比吸收率（SAR）值的信息为了与网络进行通信，移动电话在使用时放射出低水平的无线电波（也叫射频或‘RF’能源）。
全世界各国政府都采用了由独立科学机构所制定的全面国际安全准则，来管理射频能源的暴露。
移动电话是设计为能够在这些极为严格的限度内使用。
何为比吸收率（SAR）？SAR代表比吸收率，这是测量人体在使用移动电话时所吸收的射频能量的数量的单位。
虽然在实验室测试SAR是以最高额定功率为前提的，但移动电话在使用时的实际SAR水平大大低于这个数值。
这是由于移动电话是设计为在连接所需的最低功率之上稳定运行。
因此，您距离基站越近，实际SAR的水平就有可能越低。
比吸收率（SAR）越低就表明一部移动电话越安全吗？不是。
SAR的变化并不意味着安全性有什么变化。
虽然各种型号的移动电话的SAR水平可能有所不同，但所有移动电话都必须满足射频暴露的标准。
·什么是SAR？SAR是英文Specific Absorption Rate的缩写，是计量多少无线电频率辐射能量被身体所实际吸收的表示单位，称作特殊吸收比率或称SAR，以瓦特/每千克 (W/kg)或毫瓦/每克 (mW/g)来表示。
SAR是无线电频率辐射能量吸收率的计量尺度。
· SAR测试人体模型、测量仪器、探针对及机械臂组成SAR测量系统，系统置于屏蔽室中。
人体模型的内部是液态物质，液体的电磁特性与人体组织的电磁特性一致，探针可在其内自由移动进行测试，最后通过某公式计算出SAR值。
· SAR与手机辐射1、国际通行以SAR作为衡量手机辐射的基本限值；2、对手机辐射的测量不能在空气中进行；3、任何无线发射装置，都会产生电磁辐射，从这个角度上看，纯粹意义上的“绿色手机”是不存在的；4、目前标准规定的手机辐射限值，一般比可能引起危险的辐射剂量要小50倍。
什么是SAR以及手机天线SAR的测试
什么是SAR以及手机天线SAR的测试
什么是SAR？
SAR：SAR 的英文全称为Specific Absorption Rate，中文一般称为电磁波吸
收比值或比吸收率。
是手机或无线产品之电磁波能量吸收比值，其定义为：在外电磁场的作用下，人体内将产生感应电磁场。
由于人体各种器官均为有耗介质，因此体内电磁场将会产生电流，导致吸收和耗散电磁能量。
生物剂量学中常用SAR 来表征这一物理过程。
SAR 的意义为单位质量的人体组织所吸收
或消耗的电磁功率，单位为W/kg。
SAR 的测试是经由手机所产生的无线电波能量，通过测试设备来量度究竟人体(也就是脑部或身体) 吸收了多少电磁波辐射。
Area Scan (区域扫描)
* 用来做为快速扫描，找出Peak SAR 的区域，然后再用Zoom scan 量测*
扫描的区域必须比手机和天线投影的面积大
* FCC 规定：Area scan 每次以1 公分平面(10mm2)距离移动，使用1 mm
内插法来找出Peak SAR 的区域
* 当系统扫描出多点的SAR peak (25%以内的peak 值)，系统采用Zoom
scan 去每一个peak 的地方，执行各别量测
* 如果立方体碰到phantom 表面，采用梯形的演算法来积分计算1g 或10g
* 生物组织液的密度接近1000 kg/m3
* 1 公克立方体(1g cube) 相当于1cm3 是每边10mm (1cm)
* 10 公克立方体(10g cube)相当于10cm3 是每边21.5 mm
SAR 的伤害
Mobile And Cellular Phone Standards SAR Limit。
sar的介绍和测
SAR原理
SAR是通过测量人体组织在电磁场中的功率吸收 01 而得出的。
电磁场中的电场和磁场分量都会在人体中产生电 02 流，从而引起能量吸收。
SAR的计算需要考虑电磁波的频率、电场强度、 03 磁场强度、人体组织的电导率和介电常数等因素。
SAR的单位
平板电脑SAR测量实例
01
测量目的
评估平板电脑电磁辐射对人体健 康的影响，确保平板电脑在安全 范围内使用。
测量方法
02
03
测量结果
使用SAR测试设备对平板电脑进 行测量，获取SAR值。
根据测量结果，判断平板电脑是 否符合安全标准，并给出使用建 议。
THANKS
感谢观看
手机SAR测量软件
随着智能手机的普及，一些手机应用程序也应运而生，可以用来测量SAR值。这 些手机应用程序通常基于智能手机内置的传感器和功能，通过算法和计算模型来 估算SAR值。
手机SAR测量软件具有方便、快捷、易于使用的特点，但需要注意的是，由于受 到手机硬件和算法等因素的影响，测量结果的准确性和可靠性可能不如专用设备 。
04
SAR安全标准与法规
国际SAR安全标准
01 国际电信联盟（ITU）
ITU制定了关于SAR值的国际标准，要求SAR值不 超过2.0 W/kg（10g平均质量）。
02 美国联邦通信委员会（FCC）
FCC规定所有在美国销售的手机必须符合SAR限 制，要求最大SAR值为1.6 W/kg（1g平均质量）。
SAR的介绍和测量
目录
• SAR定义与原理 • SAR测量方法 • SAR测量设备 • SAR安全标准与法规 • SAR测量实例
SAR测试的介绍
SAR测试的介绍SAR（Specific Absorption Rate）是指特定吸收率，它是衡量人体在使用无线设备时吸收电磁辐射的能力的标准。
SAR测试是评估电子设备和手机等无线通信设备对人体安全性的重要测试。
在现代社会中，无线通信设备已经广泛应用于生活和工作中，例如手机、无线路由器、蓝牙耳机等。
这些设备发出的无线电波是通过电磁辐射传输的。
然而，长时间接触这些电磁辐射可能对人体健康造成一定风险。
为了保护用户的健康安全，各国纷纷制定了相关的无线电波辐射安全标准，其中之一就是SAR。
SAR测试的目的是确定人体吸收电磁辐射的速率，其单位为每公斤体重吸收的辐射功率（W/Kg）。
测试时，人类模型（通常是一个塑料头部模型）会放置在一个特殊的模拟环境中，这个环境能够模拟人体真实使用设备时的情况。
然后，测试人员将设备放置在一定距离处，设备以最大辐射功率运行，在测试过程中记录下测试人员所吸收的辐射功率。
SAR测试需要在一个符合国际标准的测试室中进行，该测试室必须排除其他电磁辐射源对测试结果的干扰。
测试前，需要对测试设备进行校准并确保其发射功率符合相关的技术规范。
测试人员也需要按照标准程序操作设备，并记录下相关数据。
SAR测试的结果可以用来评估设备的安全性，以及是否符合国际电磁辐射安全标准。
一般来说，设备的SAR值越小，表示设备对人体的辐射影响越小，从而更符合安全要求。
许多国家都规定了最大SAR值的限制，例如美国规定限制值为1.6W/Kg。
SAR测试是手机和无线通信设备上市前的必要测试，在大部分国家都有法律要求。
这些国家要求制造商在将产品引入市场之前进行SAR测试，并将测试结果与相关机构共享。
这些测试结果通常会公开发布，以供消费者在购买设备时参考。
虽然SAR测试在评估无线设备对人体的辐射安全性方面起到了重要作用，但是在日常生活中，人们应该时刻注意减少与无线设备的直接接触时间，特别是儿童应该更加注意，因为他们对辐射的吸收能力可能更高。
sar的介绍和测试
仿真测试环境
利用计算机仿真技术模拟 SAR系统的运行，以便进 行快速、低成本的测试。
测试方法
功能测试
验证SAR系统的主要功能是否 正常工作，如成像、目标检测
与跟踪等。
性能测试
评估SAR系统的性能指标，如 分辨率、灵敏度、抗干扰能力 等。
兼容性测试
检查SAR系统与其他设备或系 统的兼容性，以确保协同工作 。
SAR不受光照和时间限制，可在任何 天气和时间条件下工作，具有全天候、 全天时的特点。
SAR的工作原理
SAR通过在飞行过程中不断向地面发送电磁波信号，并接收反射回来的信号，利用信号的相位和幅度 信息，经过处理后形成高分辨率的图像。
SAR的分辨率取决于其发射信号的波长和天线的大小，具有较高的横向分辨率和较低的纵向分辨率。
极化SAR技术
总结词
极化SAR技术能够提供更多地面目标信息， 有助于提高遥感监测和识别精度。
详细描述
极化SAR技术通过采用不同极化方式获取地 面目标的多种极化信息，能够更好地分辨出 不同目标，如建筑物、车辆和树木等。此外， 极化SAR技术还可以提供地表结构、土壤湿 度等信息，为地质勘查、农业监测等领域提 供更全面的遥感监测数据。
辨率。
补偿算法
03
采用合适的算法实现运动补偿，如卡尔曼滤波、扩展卡尔曼滤
波等。
03 SAR系统的组成
发射机
1
发射机是SAR系统中的重要组成部分，负责产生 和发射电磁波信号。
2
它通常包括信号源、调制器、功率放大器等部分， 能够产生高功率的射频信号，并通过天线辐射到 空间中。
3
发射机的性能指标包括发射频率、发射功率、波 形质量等，这些指标直接影响着SAR图像的质量 和分辨率。
SAR测试方法介绍
SAR测试方法介绍SAR（Specific Absorption Rate）是一种衡量电磁辐射对人体吸收的量的评估方法。
它是通过测量电磁辐射在单位质量组织中吸收的能量来表示的。
SAR测试方法是评估电子设备或无线通信设备对人体可能产生的辐射影响的重要手段。
下面将介绍主要的SAR测试方法。
1. Dosimetric方法Dosimetric方法是一种直接测量电磁辐射在生物组织中的吸收能量的方法。
它使用强度梯度的高频磁场来计算电磁辐射在人体组织中的能量吸收。
这种方法需要使用仿真模型模拟人体，通过将测试装置放置在模型附近测量电磁辐射，并根据测量结果计算SAR值。
这种方法精确度高，能够提供更准确的SAR值。
2.热像法热像法是一种间接测量SAR的方法。
它通过测量电磁辐射在生物组织中产生的温度变化来推断SAR值。
这种方法使用热像仪来测量生物组织中的温度分布，并结合数学模型来计算SAR值。
热像法相对简单易行，但准确度相对较低，受到环境因素和测试装置的影响较大。
3.电场和磁感应法电场和磁感应法是一种通过测量电磁场的强度来评估SAR值的方法。
测试时，将要测试的设备放置在测试装置中，通过测量测试装置中电磁场的强度来计算SAR值。
这种方法相对简单方便，但需要考虑测试装置的几何形状和测试频率等因素。
4.电流法电流法是一种通过测量电磁辐射产生的感应电流来评估SAR的方法。
测试时，将测试对象放置在测试装置中，通过测量装置中的感应电流来计算SAR值。
这种方法需要专门的测试设备和测量电路，相对复杂一些，但准确度较高。
SAR测试方法的选择是根据具体的测试需求和设备特点来决定的。
一般来说，Dosimetric方法是最为准确可靠的方法，适用于对辐射效应有严格要求的测试场合。
热像法比较简便易行，适用于较为简单的测试场合。
电场和磁感应法和电流法相对简单方便，适用于对精度要求不高的测试场合。
总之，SAR测试方法是评估电子设备或无线通信设备辐射影响的重要工具。
sar测试报告
SAR测试报告1. 简介本文档旨在总结和记录SAR（特定吸收率）测试的过程和结果。
SAR测试是一种用于测量电子设备对人体的电磁波辐射程度的方法。
2. 测试目的SAR测试旨在评估电子设备对人体的电磁波辐射水平是否符合相关标准和法规。
通过进行SAR测试，我们可以获得设备在各种使用情况下的最大SAR值，并与规定的阈值进行比较。
3. 测试过程以下是进行SAR测试的步骤：3.1 准备工作在进行SAR测试之前，需要确保以下准备工作已完成：•获取测试设备，包括电子设备和SAR测试系统。
•确保测试设备处于正常工作状态，并具备相应的功能和设置。
•阅读和理解测试设备的操作手册和安全说明。
3.2 测试步骤以下是SAR测试的主要步骤：1.将测试设备放置在SAR测试系统中，并确保其与测试设备的天线正确连接。
2.根据测试要求和标准，选择适当的测试位置和测试条件。
例如，可以选择距离测试设备一定距离的位置进行测试。
3.启动SAR测试系统，并根据测试设备的操作手册设置测试参数。
4.将模拟人体（通常为液体模型）放置在测试位置，并确保其与测试设备的天线之间保持一定距离。
5.开始测试，记录测试时间和测试环境信息。
6.在测试过程中，通过SAR测试系统监测电磁波吸收情况，并记录相应的SAR值。
7.在不同测试条件下，重复步骤4-6，以获取多个测试结果。
8.完成测试后，关闭SAR测试系统和测试设备，并清理测试环境。
3.3 数据处理和分析测试完成后，需要对收集到的数据进行处理和分析。
以下是常见的数据处理和分析方法：•计算平均SAR值：将所有测试结果的SAR值求平均，得到平均SAR 值。
•比较与标准的差异：将平均SAR值与规定的SAR阈值进行比较，判断设备是否符合相关标准和法规。
•生成测试报告：将测试结果、数据处理和分析的过程记录在测试报告中，并进行总结和结论的描述。
4. 结论通过进行SAR测试，我们可以评估电子设备对人体的电磁波辐射水平，并判断是否符合相关标准和法规。
