压力表螺纹
压力表接头螺纹规格表
压力表接头螺纹规格与压力表表盘直径有一定的关联关系,一般压力表表盘直径与螺纹关系如下：压力表螺纹接头形式规格尺寸一、压力表螺纹接头形式：压力表螺纹接头是用来连接被测量介质的设备或管路与压力表之间的连接体，压力表螺纹接头形式多样，有焊接式管接头、扩管式接头、三通中间接头、弯通中间接头、直通中间接头、直通锥管接头、压力表直通接头、卡套式管接头等等。
二、压力表螺纹接头尺寸压力表螺纹接头规格与压力表表盘直径有一定的关联关系，国内目前常用的压力表接头规格如下：压力表螺纹接头尺寸：公制螺纹:Ma*b ，英制螺纹:G*″，美制螺纹: *″NPT（电磁流量计）(压力变送器)三、压力表接头螺纹专业术语螺距是两条螺纹之间的距离。
牙尖角是螺纹尖角的度数。
四、压力表螺纹接头的规格1、压力表螺纹接头公制：M20ד20”代表接头有螺纹处的直径是20mm；“”代表螺牙和螺牙之间的距离为；“M”代表牙尖角为60°的管螺纹；2、压力表螺纹接头英制：G1/2″“″”代表英寸1″=“G”代表牙尖角为55°的非自密封管螺纹“1/2”为连接管道的直径大小一般有：G1/2”ZG1/2"ZG-------机械制图或工程中是锥管镙纹的代号1/2-------在这里意是1/2英寸，由于一英寸等于8分，所以1/2英寸等于4（英）分ZG1/2---------直径为1/2英寸（4分）的锥管镙纹五、压力表螺纹接头在一般情况下φ40的连接螺纹尺寸为M10×1；φ60的连接螺纹尺寸为M14×。
φ100、φ150的连接螺纹尺寸为M20×。
压力表接头规格
在国内的工程上，压力表一般选用的是公制螺纹，如M20*1.5，在一些小表径上用M14*1.5或M10*1的螺纹。
另外，有些项目可能会用到英制螺纹，如G1/2 ，小表径的用G1/4或G1/8。
以上两种都是直螺纹，是端密封，安装时需根据不同的工况选用不同的垫片。
另外，在一些合资或采用国外专利的项目中会用到NPT螺纹，常用的是1/2"NPT ，小表径的用1/4"NPT，很少用到1/8"NPT，这是美标螺纹，锥型扣。
此螺纹靠丝扣密封，不需要垫片。
国内经常缠绕四氟带，是因为国内的NPT扣加工精度不高所致。
一般常用的表径是100,150mm，小口径的是63mm以下。
一般压力表螺纹规格
GB/T12２6-２0０1《一般压力表》国家标准中规定,Y－40压力表得连接螺纹为M10×１,Y －60压力表得连接螺纹为M1４×1、5,Y-１00，１50,２00,２50压力表得连接螺纹为M20×1、5。
在用户无特殊要求得情况下，制造商将按标准规定提供相应螺纹规格得压力表。
BS EＮ837－１Ｐｒessure Ｇauges 压力表欧标中规定,螺纹接头有G1/８Ｂ,Ｇ1/4B,G3／8B，G1/２Ｂ四种管螺纹与1/8-27NPT ＥXＴ,1/4-１8NPT ＥXＴ，1/2-14NPT EXT 三种锥管螺纹,其中G3/8B为不推荐规格。
实际上,R１／8（ZG1/8），R1/４（ZＧ1／4),R1/２（ZG1/２)也就是压力表常用得连接螺纹规格老国标得安装方式只有:径向直接式(Ｉ)、径向凸装式(Ⅱ)、轴向嵌装式(Ⅲ)、轴向直接式(Ⅳ)。
见下表与图型式安装方式接头位置外壳公称直径I 径向直接式径向40;６0；100;１50;200;２5０Ⅱ径向凸装式径向６0;1００；150；２０0;２50 Ⅲ轴向嵌装式轴向6０;10０;1５0;2０0;25０Ⅳ轴向直接式轴向40；603.仪表精度等级得变化压力表国家标准《一般压力表》ＧB/Ｔ1２26-２00１中第４、２仪表得精确度等级:仪表得精确度等级分为:1、０级;1、6级;2、5级;４、０级。
各等级仪表得外壳公称直径应符合表２得规定。
表2外壳公称直径(mm) 精确度等级（%)40;60 2、5；4、0100 1、6;2、５15０;20０;250 1、0；１、 6老国标得精度等级规定见下表外壳公称直径(mm) 精确度等级(％）4０；6０2、5;４、0１00 1、５;2、5150;200;250 1、 0；1、 5精度等级新旧国标得不同点就是把原有得1、5级改为1、6级。
4．一般压力表按基本参数得分类。
ﻫ1)、仪表外壳公称直径(mm)系列：Φ４０、Φ60、Φ10０、Φ150、Φ200、Φ２50、2ﻫ)、仪表测量范围得上限(ＭPa)应符合规定得系列:１×１0n、外壳公称装配螺栓中心圆外壳螺栓孔直径D 直径ｄo 直径d1mｍmｍmｍ４0 ５０ 4６0 72 ５100 11８６150 16５ 6200 215 ６250 272 ７7)、提出了在仪表结构设计中对于其安全措施得处理建议。

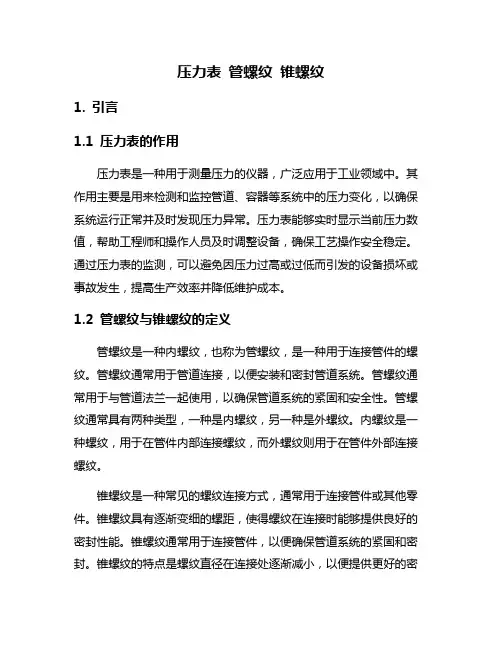

压力表 管螺纹 锥螺纹
压力表管螺纹锥螺纹1. 引言1.1 压力表的作用压力表是一种用于测量压力的仪器，广泛应用于工业领域中。
其作用主要是用来检测和监控管道、容器等系统中的压力变化，以确保系统运行正常并及时发现压力异常。
压力表能够实时显示当前压力数值，帮助工程师和操作人员及时调整设备，确保工艺操作安全稳定。
通过压力表的监测，可以避免因压力过高或过低而引发的设备损坏或事故发生，提高生产效率并降低维护成本。
1.2 管螺纹与锥螺纹的定义管螺纹是一种内螺纹，也称为管螺纹，是一种用于连接管件的螺纹。
管螺纹通常用于管道连接，以便安装和密封管道系统。
管螺纹通常用于与管道法兰一起使用，以确保管道系统的紧固和安全性。
管螺纹通常具有两种类型，一种是内螺纹，另一种是外螺纹。
内螺纹是一种螺纹，用于在管件内部连接螺纹，而外螺纹则用于在管件外部连接螺纹。
锥螺纹是一种常见的螺纹连接方式，通常用于连接管件或其他零件。
锥螺纹具有逐渐变细的螺距，使得螺纹在连接时能够提供良好的密封性能。
锥螺纹通常用于连接管件，以便确保管道系统的紧固和密封。
锥螺纹的特点是螺纹直径在连接处逐渐减小，以便提供更好的密封效果。
锥螺纹可根据不同的标准和要求进行设计和制造，以满足各种工程项目的需求。
2. 正文2.1 压力表的分类压力表是一种广泛应用于各个工程领域的测量仪器，用于测量管道、容器等系统内的压力值。
根据其测量原理和结构特点，压力表可以分为多种不同类型。
首先是机械式压力表，它是利用弹簧、膜片等机械结构来测量压力值的。
机械式压力表具有结构简单、稳定可靠的特点，适用于一般工业场合的压力测量。
其次是电子式压力表，它是利用电子传感器将压力转换为电信号进行测量的。
电子式压力表具有精度高、响应速度快的优点，适用于一些对测量精度要求较高的场合。
另外还有数字式压力表，它是将电子式压力表的测量结果以数字形式显示出来的。
数字式压力表常配备有数据记录、数据传输等功能，方便用户进行数据处理和管理。
还有差压表、绝对压力表、真空压力表等不同类型的压力表，它们适用于不同的压力测量场合和要求。
氧气压力表螺纹规格型号
氧气压力表螺纹规格型号
氧气压力表是一种用于测量氧气压力的仪器，它通常由
一个表盘和一个连接到氧气系统的螺纹接口组成。
螺纹规
格型号是指连接到氧气系统的螺纹接口的具体尺寸和形状。
在市场上，常见的氧气压力表螺纹规格型号有以下几种：1. G5/8英寸螺纹：这是一种常见的标准型号，适用于大多数
常见的氧气系统。
它具有5/8英寸直径和14个螺纹每英寸。
2. CGA540螺纹：这是一种美国标准型号，适用于美国市场
上的许多氧气系统。
它具有0.825英寸直径和14个螺纹每
英寸。
3. DIN477-1 W21.8×1/14螺纹：这是一种德国标准
型号，适用于德国市场上的许多氧气系统。
它具有21.8毫
米直径和1毫米每14个螺纹。
4. BS341-3 G5/8英寸螺纹：这是一种英国标准型号，适用于英国市场上的许多氧气系统。
它具有5/8英寸直径和14个螺纹每英寸。
需要注意的是，不同国家和地区可能采用不同的氧气压力表螺纹规格
型号。
因此，在购买氧气压力表时，应根据所在地区的标
准选择适合的螺纹规格型号。
总之，氧气压力表螺纹规格
型号是连接到氧气系统的螺纹接口的具体尺寸和形状。
常
见的规格型号包括G5/8英寸螺纹、CGA540螺纹、DIN477-1 W21.8×1/14螺纹和BS341-3 G5/8英寸螺纹等。
在购买时
应根据所在地区的标准选择适合的规格型号。
压力表的螺纹快速识别方法
压力表的螺纹快速识别方法
压力表螺纹是在压力表上用于连接与其他设备的关键部分。
正确识别压力表螺
纹的方法对于正确安装和维护压力表至关重要。
下面将介绍几种常用的压力表螺纹快速识别方法。
首先，最常见的压力表螺纹是NPT（National Pipe Thread）螺纹。
NPT螺纹是
美国国家标准的螺纹体系，其主要特点是螺纹边缘呈圆形，螺距较大。
识别NPT
螺纹的方法是: 找到螺纹外径，然后测量螺距，即螺纹每英寸的螺线数。
NPT螺纹
通常有1/8英寸、1/4英寸、1/2英寸等标准尺寸。
其次，另一种常见的压力表螺纹是BSP（British Standard Pipe）螺纹。
BSP螺
纹是英国国家标准的螺纹体系，其特点是螺纹边缘呈锥形，螺距较小。
识别BSP
螺纹的方法与NPT类似，通过测量螺纹外径和螺距来确定。
此外，还有一种常见的压力表螺纹是Metric 螺纹。
Metric 螺纹是一种通常用于
欧洲和亚洲的螺纹体系，其特点是采用公制单位。
识别Metric螺纹的方法是通过
测量螺纹外径和每毫米的螺线数来确定。
需要注意的是，在识别压力表螺纹时，我们通常使用一个螺纹规或卡尺来测量
螺纹外径和螺距，并与已知的标准进行对比。
此外，还需注意区分内螺纹和外螺纹。
综上所述，通过测量螺纹外径和螺距，我们可以快速准确地识别压力表的螺纹
类型。
这些方法能够帮助我们正确选择适合的连接件，确保压力表的稳定运行和正确安装。
压力表接头常用螺纹介绍-耐震压力表
压力表接头常用螺纹介绍
压力表接头是用来连接被测量介质的设备或管路与压力表之间的连接体，压力表接头螺纹常用的有以下三大类:
一.公制螺纹：
常用的螺纹规格有：M20*1.5；M14*1.5；M10*1.0等。
M：代表牙尖角为60°的管螺纹；
20（14；10）：代表接头有螺纹处的直径是20mm；
1.5(1.0)：代表螺牙和螺牙之间的距离为1.5mm；
压力表公制螺纹接头螺纹主要尺寸如下：
二．英制螺纹：
常用的规格有：G1/2″；G3/8″；G1/4″；G1/8等。
三．美制螺纹：
常用的规格有：NPT1/2″；NPT3/8″；NPT1/4″；1/8NPT等。
“NPT”代表牙尖角为60°的自密封椎管螺纹；
公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别。
压力表接头螺纹规格与压力表表盘直径有一定的关联关系,一般压力表表盘直径与螺纹关系如下：。
一般压力表螺纹规格
１.一般压力表的定义
《一般压力表》GＢ/Ｔ1２26-２001规定了一般压力表的定义：
精确度等级等于或低于1.０级的压力表、真空表及压力真空表。
表2
外壳公称直径（ｍｍ)
精确度等级(%)
４0;60
2.5;4.0
100
1．6;2.5
150;２00；250
1． 0;1． 6
老国标的精度等级规定见下表
外壳公称直径（mm)
精确度等级(％)
40;６0
2.5;4.0
1０0
1.5;2.５
150;2００;250
1. ０;1. ５
精度等级新旧国标的不同点是把原有的１.5级改为1.6级。
272
７
7).提出了在仪表结构设计中对于其安全措施的处理建议。
7.１ 仪表外壳可以采用不同形式的卸压装置,也可以不采用卸压装置，但要确保使用安全,以防弹簧管破裂时介质不能及时散逸而导致表玻璃爆裂发生事故。
7.2 建议用节流装置,它有助于防止事故的扩大和蔓延。
7．３建议测量气压＞2.5 MPa和测量液压＞6 MPa的仪表，采用有卸压装置的外壳。
径向
60；100;15０;20０;250
Ⅲ
轴向嵌装式
轴向
６0；1０0；150;2００；2５0
Ⅳ
轴向直接式
轴向
４0；60
3．仪表精度等级的变化
压力表国家标准《一般压力表》GB/T1２２6-2００１中第4.2 仪表的精确度等级：
仪表的精确度等级分为:1．０级；１．6级;２．5级；4.0级。各等级仪表的外壳公称直径应符合表2的规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
G3/4或M20X1.5在国产仪表的电气接口应用比较多，1/2NPT绝大多数是进口仪表的电气接口
M20*1.5，直径20mm，螺纹间距是1.5mm，阀门配置一般为DN10
M：代表GB/T 192~197 — 1981普通螺纹，分粗牙螺纹和细牙螺纹。
一般多用粗牙螺纹，细牙用于薄壁零件；
ZBN30006-1998 特种细牙螺纹，主要用于光学仪器上大直径小螺距的薄壁零件；
BG/T1167-1996 过度配合螺纹，主要用于双头螺柱固定与机体一端；
GB/T 1181-1998 过盈配合螺纹，主要用于功率大、转述高、工作环境恶劣的动力机械，如飞机发动机；
20：代表公称直径，即内螺纹和外螺纹的大径；
1.5：代表螺距，即相邻两牙在中径线上对应两点间的轴向距离。
管螺纹：
G：GB/T 7307— 2001 非螺纹密封的管螺纹；
R：GB/T 7306.1~7306.2—2000 用螺纹密封的管螺纹；
NPT：GB/T12716—1991 60℃圆锥管螺纹。
详细了解请查阅《机械设计手册》第四版第二卷第一章螺纹及螺纹连接。
应当是：直通关连接头，仪表常用。
公制M20×1.5，这里的M代表螺纹直径是20mm的，螺纹牙距为1.5mm，螺纹部分的长度是15mm；ZG1/2"，用ZG表示锥管螺纹，用于螺纹密封的管螺纹，后面跟着的是管直径尺寸代号（即4分管即DN15）；1/2NPT是锥螺纹，是美制普通密封螺纹，牙角为60度,
仪表常用压力表螺纹接口是M20*1.5，压力表、变送器的过程接头，ZG1/2"、1/2NPT常用于仪表电气接口，1/2NPT是进口仪表常用的接口规格，如电磁阀、变送器的过程接头常用1/4NPT。
M20X1.5 ，螺纹直径20cm,螺距1.5cm
NPT 是National (American) Pipe Thread 的缩写.属於美国标准的60 度锥管螺纹.用於北美地区.国家标准可查阅GB/T12716-1991 PT 是Pipe Thread 的缩写.是55 度密封圆锥管螺纹.属惠氏螺纹家族.多用於欧洲及英联邦国家.常用於水及煤气管行业.锥度规定为1:16. 国家标准可查阅GB/T7306-2000 G 是55 度非螺纹密封管螺纹.属惠氏螺纹家族.标记为G 代表圆柱螺纹.国家标准可查阅GB/T7307-2001 另外螺纹中的1/4.1/2.1/8 标记是指螺纹尺寸的直径.单位是英寸.行内人通常用分来称呼螺纹尺寸.一寸等於8分.1/4 寸就是2分.如此类推. G 好像就是管螺纹的统称(Guan).55.60度的划分属于功能性的.俗称管圆.即螺纹由一圆柱面加工而成. ZG俗称管锥.即螺纹由一圆锥面加工而成.一般的水管接头都是这样的.老国标标注为Rc ---- 公制螺纹用螺距来表示.美英制螺纹用每英寸内的螺纹牙数来表示.这是它们最大的区别.公制螺纹是60度等边牙型.英制螺纹是等腰55度牙型.美制螺纹60度.公制螺纹用公制单位. 美英制螺纹用英制单位. 管螺纹主要用来进行管道的连接.其内外螺纹的配合紧密.有直管与锥管两种.公称直径是指所连接的管道直径.显然螺纹大径比公称直径大. 1/4.1/2.1/8是英制螺纹的公称直径.单位是英寸
依螺纹用途不同可分为:
1.国际公制标准螺纹(International Metric Thread System):
我国国家标准CNS 采用之螺纹.牙顶为平面.易於车削.牙底则
为圆弧形.以增加螺纹强度.螺纹角为60 度.规格以M 表示.公
制螺纹可分粗牙及细牙二种.表示法如M8x1.25.(M:代号.8:公
称直径.1.25:螺距).
2.美国标准螺纹(American Standard Thread):
螺纹顶部与根部皆为平面.强度较佳.螺纹角亦为60 度.规格以
每英寸有几牙表示.此种螺纹可分为粗牙(NC),细牙(NF),特细牙(NEF)三级.表示法如1/2-10NC.(1/2:外径,10:每寸牙数,NC
代号).
3.统一标准螺纹(Unified Thread):
由美国.英国.加拿大三国共同制订.为目前常用之英制螺纹.
螺纹角亦为60 度.规格以每英寸有几牙表示.此种螺纹可分为粗牙(UNC),细牙(UNF),特细牙(UNEF).表示法如1/2-10UNC.(1/2:
外径,10:每寸牙数,UNC代号)
4.V形螺纹(Sharp V Thread):
顶部与根部均成尖状.强度较弱.亦坏不常使用.螺纹角为60 度. 5.惠式螺纹(Whitworth Thread):
英国国家标准采用之螺纹.螺纹角为55 度.表示符号为"W".
适用於滚压法制造.表示法如W1/2-10.(1/2:外径,10:每寸牙数,
W代号).
6.圆螺纹(Knuckle Thread):
为德国DIN 所定之标准螺纹.适用於灯泡.橡皮管之连接.表示
符号为"Rd".
7.管用螺纹(Pipe Thread):
为防止泄漏用的螺纹.经常用於气体或液体之管件连结.螺纹角
为55 度.可分为直管螺纹代号为"P.S..N.P.S."和斜管螺纹代号为" N.P.T.".其锥度为1:16.即每尺3/4 寸.
8.方螺纹(Square Thread):
传动效率大.仅次於滚珠螺纹.而磨损后无法用螺帽调整.为其
缺点.一般用於虎钳之螺杆及起重机之螺纹.
9.梯形螺纹(Trapezoidal Thread):
又称爱克姆螺纹.传动效率较方螺纹稍小.但磨损后可用螺帽调整.公制之螺纹角为30 度.英制之螺纹角为29 度.一般用於车床之导螺杆.表示符号为"Tr".
10.锯齿形螺纹(Buttress Thread):
又称斜方螺纹.只适於单方向传动.如螺旋千斤顶.加压机等.
表示符号为"Bu".
11.滚珠螺纹:
为传动效率最好之螺纹.其制造困难.成本极高.乃用於精密之
机械上.如数控工具机之导螺杆.
英制螺栓之表示法
LH 2N 5/8 × 3 - 13 UNC━2A
(1)LH为左螺纹(RH为右螺纹.可省略) .
(2)2N双线螺纹.
(3)5/8 英制螺纹.外径5/8 ".
(4)3 螺栓长度3" .
(5)13 螺纹每寸牙数13 牙.
(6)UNC统一标准螺纹粗牙.
(7)2 级配合.外螺纹(3:紧配合,2:中配合,1:松配合) A:外螺
纹(可省略) B:内螺纹
英制螺纹:
英制螺纹之大小.通常以螺纹上每寸长度有若干螺纹数表示.
简称为「每寸牙数」.恰等於螺距之倒数.例如每寸8 牙之螺纹.
其螺距为1/8 寸.
1/2NPT是60度圆锥管螺纹
一、基本面上的螺纹直径：
1、大径21.223
2、中径19.772
3、小径18.321
二、管端面螺纹小径17.813
三、车制1/2NPT这样的外螺纹，其选用标准的1/2吋管就行.
注：1/2吋管子内径Φ15，管子外径Φ21.3
如果人家设计上写1/2NPT（F） F 便是指内螺纹的意思
M*制的意思，20是螺纹直径，1.5是螺纹螺距。
注意M20×1.5的螺纹不*螺纹。
管螺纹的代号是G。
ZG是锥管螺纹的代号。
三者不能混淆。
呵呵我特意查了资料：M表示普通公制螺纹，普通公制螺纹的表示方法有两种，一种是粗牙普通螺纹用M10表示（10：代表公称直径）；另一种是细牙普通螺纹表示为：M20x1.5，其中20为公称直径，1.5为螺距.如果是左旋螺纹，代号后面加个左或者加LH.。
