2022高考物理一轮复习单元练十电磁感应含解析
单元质检十电磁感应(时间:45分钟满分:100分)一、单项选择题(本题共6小题,每小题6分,共36分。
在每小题给出的四个选项中,只有一项符合题目要求)1.如图所示,电路中A、B是规格相同的灯泡,L是电阻可忽略不计的电感线圈,那么()A.断开S,B立即熄灭,A闪亮一下后熄灭B.合上S,B先亮,A逐渐变亮,最后A、B一样亮C.断开S,A立即熄灭,B由亮变暗后熄灭D.合上S,A、B逐渐变亮,最后A、B一样亮2.如图,两条光滑平行金属导轨间距为L,所在平面与水平面重合,导轨电阻忽略不计。
ab、cd为两根质量均为m、电阻均为R的金属棒,两者始终与导轨垂直且接触良好,两导轨所在区域存在方向竖直向上大小为B的匀强磁场,现给ab棒一向左的初速度v0使其向左运动,则以下说法正确的是()A.ab刚运动时回路中的感应电流为BLv0Rv0B.ab、cd最终的速度为14mv02C.整个过程中回路中产生的热量为18D.ab、cd组成的系统水平方向动量守恒3.(2021河南许昌高三月考)如图所示,电阻不计的刚性U形光滑金属导轨固定在水平面上,导轨上连有电阻R。
金属杆ab可在导轨上滑动,滑动时保持与导轨垂直。
整个空间存在一个竖直向上的匀强磁场区域。
现有一位于导轨平面内且与导轨平行的向左的拉力作用于金属杆ab的中点上,使之从静止开始在导轨上向左运动。
已知拉力的功率恒定不变。
在金属杆ab向左沿导轨运动的过程中,关于金属杆ab的速度与时间的大致图像,下列正确的是()4.如图所示,相距为L的两根平行金属导轨置于水平面内,导轨之间接有电阻R。
金属棒ab与两导轨垂直并保持良好接触,整个装置放在匀强磁场中,磁场方向与水平面成θ角(0<θ<90°)斜向右上方。
已知金属棒ab与电阻R的距离也为L。
t=0时刻,使磁感应强度从B0开始随时间均匀减小,且金属棒ab始终保持静止。
下列说法正确的是()A.t=0时刻,穿过回路的磁通量大小为Φ=B0L2B.金属棒ab中的感应电流方向由a到bC.金属棒ab中的感应电流随时间均匀减小D.金属棒ab所受的安培力随时间均匀减小5.如图所示,位于同一绝缘水平面内的两根固定金属导轨MN、M'N',电阻不计,两导轨之间存在竖直向下的匀强磁场。
现将两根粗细均匀、电阻分布均匀的相同铜棒ab、cd放在两导轨上,若两棒从图示位置以相同的速度沿MN方向做匀速直线运动,运动过程中始终与两导轨接触良好,且始终与导轨MN垂直,不计一切摩擦,则下列说法正确的是()A.回路中有顺时针方向的感应电流B.回路中的感应电流不断增大C.回路中的热功率不断增大D.两棒所受安培力的合力不断减小6.(2021河南洛阳第三中学高三月考)如图所示,空心“十”字形金属框ABCDEFGHIJKL各边边长相等,均为a,在金属框的右上侧足够大的空间存在垂直金属框所在平面向里的匀强磁场,磁感应强度大小为B0,金属框上A、K两点的连线与磁场的边界虚线重合,在同一平面内建有沿FL 连线方向的x轴。
某时刻开始,金属框以恒定的速度v0沿x轴方向进入磁场,规定电流逆时针方向为正方向,设金属框中最大电流为I m,则在进入磁场过程中,金属框中的电流i随时间t变化的关系图像可能是()二、多项选择题(本题共4小题,每小题6分,共24分。
在每小题给出的四个选项中,有多项符合题目要求。
全部选对的得6分,选对但不全的得3分,有选错的得0分)7.“电磁感应铝箔封口机”被广泛应用在医药、食品、化工等生产行业的产品封口环节中,如图所示为一封口机,它的工作原理是:当接通电源时,内置线圈产生磁场,当磁感线穿过封口铝箔材料时,瞬间产生大量小涡流,致使铝箔自行快速发热,熔化复合在铝箔上的溶胶,从而粘贴在承封容器的封口处,达到迅速封口的目的。
下列有关说法正确的是()A.封口材料可用普通塑料来代替铝箔B.该封口机可用干电池作为电源以方便携带C.封口过程中温度过高,可适当减小所通电流的频率来解决D.该封口机适用于玻璃、塑料等多种材质的容器封口但不适用于金属容器8.(2021山东济南外国语学校高三月考)如图所示是法拉第圆盘发电机的示意图。
铜圆盘安装在竖直的铜轴上,两铜片P、Q分别于圆盘的边缘和铜轴接触,圆盘处于方向竖直向上的匀强磁场B中,当圆盘旋转时,下列说法正确的是()A.实验中流过电阻R的电流是由于圆盘内产生涡流现象而形成的B.若从上往下看,圆盘顺时针转动,则圆盘中心电势比边缘要高C.实验过程中,穿过圆盘的磁通量发生了变化,产生感应电动势D.若从上向下看,圆盘顺时针转动,则有电流沿a到b的方向流动流经电阻R9.将两根足够长的光滑平行导轨MN、PQ固定在水平桌面上,间距为l,在导轨的左端接有阻值为R的定值电阻,将一长为l质量为m的导体棒放在导轨上,已知导体棒与导轨间的接触始终良好,且阻值也为R。
在导轨所在的空间加一磁感应强度为B、方向竖直向上的匀强磁场,现用一质量不计的轻绳将导体棒与一质量也为m的重物跨过光滑的定滑轮连接,重物距离地面的高度足够大,如图所示,重物由静止释放后,带动导体棒一起运动,忽略导轨的电阻,重力加速度为g,重物下落h时(此时导体棒做匀速运动),下列说法正确的是()A.该过程中电阻R中的感应电流方向为由M到PB.重物释放的瞬间加速度最大且为gC.导体棒的最大速度为2mgRB2l2D.该过程流过定值电阻的电荷量为Blℎ2R10.某学校图书馆凭磁卡借还书,某同学了解到其工作原理是,磁卡以一定的速度通过装有线圈(螺线管)的检测头,在线圈中产生感应电动势,从而传输信号。
为研究该现象,该同学借用了如图甲所示的实验室装置。
螺线管固定在铁架台上,并与电流传感器、电压传感器和滑动变阻器连接。
现将一小磁铁置于螺线管正上方,其上表面为N极,后由静止释放,穿过螺线管后掉落到海绵垫上并静止(小磁铁下落中受到的空气阻力远小于重力,不发生转动),计算机屏幕上显示出如图乙所示的UI-t曲线。
对于该实验结果,以下说法正确的是()甲乙A.只减小磁铁释放高度,两个峰值都增大B.只减小螺线管匝数,两个峰值都减小C.只增大小磁铁质量,穿过线圈的时间不变D.只增大滑动变阻器阻值,穿过线圈的时间减小三、非选择题(本题共3小题,共40分)11.(5分)(1)某同学用如图所示装置做“研究电磁感应现象”实验。
正确连接后,他先将变阻器的滑动片P置于ab的中点,在闭合开关瞬间,电流计的指针向右摆,说明(选填“大线圈”或“小线圈”)有电流流过。
闭合开关后,为使电流计的指针再向右摆,应将滑动变阻器的滑动片P向(选填“a”或“b”)端滑。
(2)某同学用如图甲所示电路测量电源的电动势和内阻。
实验用的电压表和电流表都是理想表,保护电阻R1=10 Ω,R2=5 Ω,还知道待测电源的电动势约3 V,内阻约2 Ω。
该同学合理选择仪器、连接电路后,正确操作,得到多组电压表的示数U和相应电流表的示数I,并画出了如图乙所示的U-I图线(U、I都用国际单位),求出U-I图线斜率的绝对值k和在横轴上的截距I0,则待测电源的电动势E和内阻r的表达式E=,r=(用k、I0、R1、R2表示)。
若实验室有电流表Ⅰ(0~200 mA)和电流表Ⅱ(0~30 mA),该同学选择的是。
12.(17分)如图所示,光滑水平轨道MN、PQ和光滑倾斜轨道NF、QE在Q、N点连接,倾斜轨道倾角为θ,轨道间距均为L。
水平轨道间连接着阻值为R的电阻,质量分别为M、m,电阻分别为R、r的导体棒a、b分别放在两组轨道上,导体棒均与轨道垂直,a导体棒与水平放置的轻质弹簧通过绝缘装置连接,弹簧另一端固定在竖直墙壁上。
水平轨道所在的空间区域存在竖直向上的匀强磁场,倾斜轨道空间区域存在垂直轨道平面向上的匀强磁场,该磁场区域仅分布在QN和EF之间的区域内,QN、EF距离为d,两个区域内的磁感应强度分别为B1、B2,以QN为分界线且互不影响。
现在用一外力F将导体棒a向右拉至某一位置处,然后把导体棒b从紧靠分界线QN 处由静止释放,导体棒b在出磁场边界EF前已达最大速度。
当导体棒b在磁场中运动达稳定状态,撤去作用在a棒上的外力后发现a棒仍能静止一段时间,然后又来回运动并最终停下来。
求:(1)导体棒b在倾斜轨道上的最大速度;(2)撤去外力后,弹簧弹力的最大值;(3)如果两个区域内的磁感应强度B1=B2且导体棒电阻R=r,从b棒开始运动到a棒最终静止的整个过程中,电阻R上产生的热量为Q,求弹簧最初的弹性势能。
13.(18分)(2020北京卷)某试验列车按照设定的直线运动模式,利用计算机控制制动装置,实现安全准确地进站停车。
制动装置包括电气制动和机械制动两部分。
图甲所示为该列车在进站停车过程中设定的加速度大小a车随速度v的变化曲线。
甲乙(1)求列车速度从20 m/s降至3 m/s经过的时间t及行进的距离x。
(2)有关列车电气制动,可以借助图乙模型来理解。
图中水平平行金属导轨处于竖直方向的匀强磁场中,回路中的电阻阻值为R,不计金属棒MN及导轨的电阻。
MN沿导轨向右运动的过程,对应列车的电气制动过程,可假设MN棒运动的速度与列车的速度、棒的加速度与列车电气制动产生的加速度成正比。
列车开始制动时,其速度和电气制动产生的加速度大小对应图甲中的P点。
论证电气制动产生的加速度大小随列车速度变化的关系,并在图甲中画出图线。
(3)制动过程中,除机械制动和电气制动外,列车还会受到随车速减小而减小的空气阻力。
分析说明列车从100 m/s减到3 m/s的过程中,在哪个速度附近所需机械制动最强?(注意:解题过程中需要用到、但题目没有给出的物理量,要在解题时做必要的说明)参考答案单元质检十电磁感应1.A 断开S,线圈中电流要减小,会产生自感电动势,故只能缓慢减小,小球与电灯A 构成回路放电,故B 立即熄灭,A 闪亮一下后熄灭,故A 正确,C 错误;开关S 闭合的瞬间,两灯同时获得电压,所以A 、B 同时发光;由于线圈的电阻可以忽略,灯A 逐渐被短路,流过A 灯的电流逐渐减小,B 灯逐渐增大,则A 灯变暗,B 灯变亮,故B 、D 错误。
2.D 当ab 棒刚开始运动瞬间,只有ab 切割磁感线产生感应电动势E=BLv 0,故I=BLv 02R ,故A 错误;ab 、cd 水平方向合力为零,水平方向动量守恒,有mv 0=2mv 共,求得ab 、cd 最终的速度为12v 0,故B 错误,D 正确;整个过程中回路中产生的热量为Q=12mv 02−12×2mv 2=14mv 02,故C 错误。
3.C 根据P=Fv 可知,拉力大小为F=P v由于功率不变,随着速度的增大,拉力F 减小,根据E=BLv金属杆产生的电动势为逐渐增大,根据I=E R 电路中感应电流逐渐增大,根据F 安=BIL可知导体杆受到的安培力逐渐增大,根据牛顿第二定律得a=F -F 安m加速度逐渐显小,最后加速度为零,金属杆做匀速直线运动。

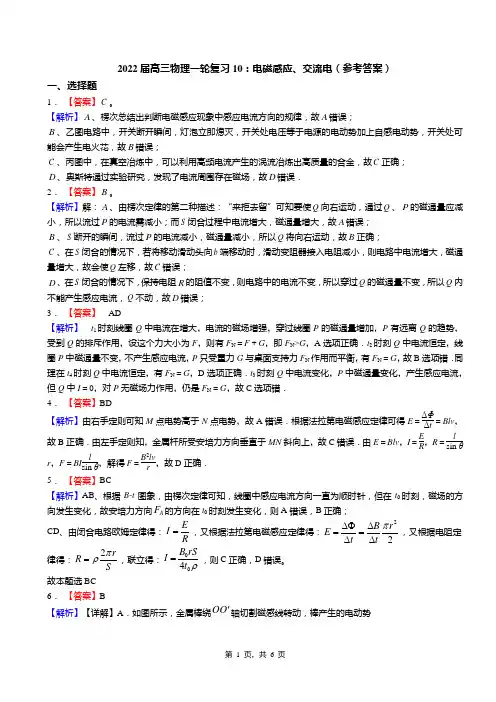

2022届高三物理一轮复习10：电磁感应、交流电(答案)
2022届高三物理一轮复习10：电磁感应、交流电（参考答案）一、选择题1． 【答案】C 。
【解析】A 、楞次总结出判断电磁感应现象中感应电流方向的规律，故A 错误；B 、乙图电路中，开关断开瞬间，灯泡立即熄灭，开关处电压等于电源的电动势加上自感电动势，开关处可能会产生电火花，故B 错误；C 、丙图中，在真空冶炼中，可以利用高频电流产生的涡流冶炼出高质量的合金，故C 正确；D 、奥斯特通过实验研究，发现了电流周围存在磁场，故D 错误．2． 【答案】B 。
【解析】解：A 、由楞次定律的第二种描述：“来拒去留”可知要使Q 向右运动，通过Q 、P 的磁通量应减小，所以流过P 的电流需减小；而S 闭合过程中电流增大，磁通量增大，故A 错误；B 、S 断开的瞬间，流过P 的电流减小，磁通量减小，所以Q 将向右运动，故B 正确；C 、在S 闭合的情况下，若将移动滑动头向b 端移动时，滑动变阻器接入电阻减小，则电路中电流增大，磁通量增大，故会使Q 左移，故C 错误；D 、在S 闭合的情况下，保持电阻R 的阻值不变，则电路中的电流不变，所以穿过Q 的磁通量不变，所以Q 内不能产生感应电流，Q 不动，故D 错误； 3． 【答案】 AD【解析】 t 1时刻线圈Q 中电流在增大，电流的磁场增强，穿过线圈P 的磁通量增加，P 有远离Q 的趋势，受到Q 的排斥作用，设这个力大小为F ，则有F N ＝F ＋G ，即F N >G ，A 选项正确．t 2时刻Q 中电流恒定，线圈P 中磁通量不变，不产生感应电流，P 只受重力G 与桌面支持力F N 作用而平衡，有F N ＝G ，故B 选项错．同理在t 4时刻Q 中电流恒定，有F N ＝G ，D 选项正确．t 3时刻Q 中电流变化，P 中磁通量变化，产生感应电流，但Q 中I ＝0，对P 无磁场力作用，仍是F N ＝G ，故C 选项错． 4． 【答案】BD【解析】由右手定则可知M 点电势高于N 点电势，故A 错误．根据法拉第电磁感应定律可得E ＝ΔΦΔt ＝Blv ，故B 正确．由左手定则知，金属杆所受安培力方向垂直于MN 斜向上，故C 错误．由E ＝Blv ，I ＝E R ，R ＝lsin θr ，F ＝BI l sin θ，解得F ＝B 2lvr，故D 正确．5． 【答案】BC【解析】AB 、根据B-t 图象，由楞次定律可知，线圈中感应电流方向一直为顺时针，但在t 0时刻，磁场的方向发生变化，故安培力方向A F 的方向在t 0时刻发生变化，则A 错误，B 正确；CD 、由闭合电路欧姆定律得：E I R =，又根据法拉第电磁感应定律得：22B r E t t π∆Φ∆==∆∆，又根据电阻定律得：2rR Sπρ=，联立得：004B rS I t ρ=，则C 正确，D 错误。

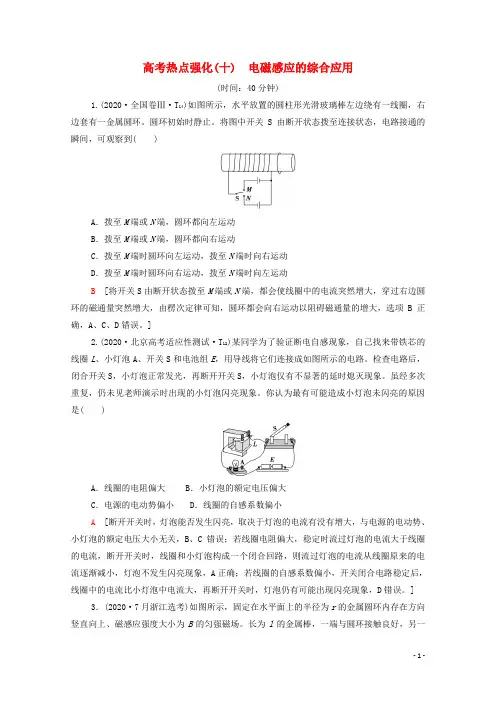

2022版高考物理一轮复习高考热点强化10电磁感应的综合应用含解析
高考热点强化(十) 电磁感应的综合应用(时间：40分钟)1.(2020·全国卷Ⅲ·T14)如图所示，水平放置的圆柱形光滑玻璃棒左边绕有一线圈，右边套有一金属圆环。
圆环初始时静止。
将图中开关S由断开状态拨至连接状态，电路接通的瞬间，可观察到( )A．拨至M端或N端，圆环都向左运动B．拨至M端或N端，圆环都向右运动C．拨至M端时圆环向左运动，拨至N端时向右运动D．拨至M端时圆环向右运动，拨至N端时向左运动B[将开关S由断开状态拨至M端或N端，都会使线圈中的电流突然增大，穿过右边圆环的磁通量突然增大，由楞次定律可知，圆环都会向右运动以阻碍磁通量的增大，选项B正确，A、C、D错误。
]2.(2020·北京高考适应性测试·T12)某同学为了验证断电自感现象，自己找来带铁芯的线圈L、小灯泡A、开关S和电池组E，用导线将它们连接成如图所示的电路。
检查电路后，闭合开关S，小灯泡正常发光，再断开开关S，小灯泡仅有不显著的延时熄灭现象。
虽经多次重复，仍未见老师演示时出现的小灯泡闪亮现象。
你认为最有可能造成小灯泡未闪亮的原因是( )A．线圈的电阻偏大B．小灯泡的额定电压偏大C．电源的电动势偏小D．线圈的自感系数偏小A[断开开关时，灯泡能否发生闪亮，取决于灯泡的电流有没有增大，与电源的电动势、小灯泡的额定电压大小无关，B、C错误；若线圈电阻偏大，稳定时流过灯泡的电流大于线圈的电流，断开开关时，线圈和小灯泡构成一个闭合回路，则流过灯泡的电流从线圈原来的电流逐渐减小，灯泡不发生闪亮现象，A正确；若线圈的自感系数偏小，开关闭合电路稳定后，线圈中的电流比小灯泡中电流大，再断开开关时，灯泡仍有可能出现闪亮现象，D错误。
] 3．(2020·7月浙江选考)如图所示，固定在水平面上的半径为r的金属圆环内存在方向竖直向上、磁感应强度大小为B的匀强磁场。
长为l的金属棒，一端与圆环接触良好，另一端固定在竖直导电转轴OO ′上，随轴以角速度ω匀速转动，在圆环的A 点和电刷间接有阻值为R 的电阻和电容为C 、板间距为d 的平行板电容器，有一带电微粒在电容器极板间处于静止状态。
2022届高考教科版物理一轮复习练：电磁感应含答案
2022届高考教科版物理一轮练：电磁感应含答案一、选择题。
1、一个匝数为n、面积为S的闭合线圈置于水平面上，若线圈内的磁感应强度在时间t内由竖直向下从B1减少到零，再反向增加到B2，则线圈内的磁通量的变化量ΔΦ为()A．n(B2－B1)S B．n(B2＋B1)SC．(B2－B1)S D．(B2＋B1)S2、如图所示，一金属圆线圈和一条形磁铁的中轴线在同一竖直平面内，下列情况中能使线圈中产生感应电流的是()A．将磁铁竖直向上平移B．将磁铁水平向右平移C．将磁铁在图示的平面内，N极向上、S极向下转动D．将磁铁的N极转向纸外，S极转向纸内3、一磁感应强度为B的匀强磁场方向垂直于纸面向里，一面积为S的矩形线圈abcd如图所示放置，将abcd绕ad边转180°，则穿过线圈平面的磁通量的变化量为()A．0B．2BS C．BS D．12BS4、(双选)一矩形线圈在匀强磁场中以角速度4π rad/s匀速转动，产生的交变电动势的图象如图所示，则()A．交变电流的频率是4π HzB．交变电动势的最大值是10 VC．当t＝0.5 s时，e有最大值D．交变电流的周期是0.5 s5、它的输出功率可以大于它的输入功率B．它不仅可以改变交流电压还可以改变直流电压C．原、副线圈两端的电压与它们的匝数成正比D．原、副线圈的电流与它们的匝数成正比6、远距离输电线路的示意图如图所示．若发电机的输出电压不变，则下列叙述中正确的是()A．升压变压器的原线圈中的电流与用户用电设备消耗的功率无关B．输电线中的电流只由升压变压器原、副线圈的匝数比决定C．当用户用电器的总电阻减小时，输电线上损失的功率增大D．升压变压器的输出电压等于降压变压器的输入电压7、关于线圈的自感系数大小的下列说法中，正确的是()A．通过线圈的电流越大，自感系数也越大B．线圈中的电流变化越快，自感系数也越大C．插有铁芯时线圈的自感系数会变大D．线圈的自感系数与电流的大小、电流变化的快慢、是否有铁芯等都无关8、（双选）下列说法中正确的是()A．电磁炉是采用电磁感应原理，在金属锅上产生涡流，使锅体发热从而加热食物的B．磁电式电表的线圈常常用铝框做骨架，把线圈绕在铝框上，是为了防止电磁感应C．精密线绕电阻常采用双线绕法，可以增强线绕电阻通电时产生的磁场D．交流发电机的工作原理是电磁感应9、如图所示，绕在铁芯上的线圈与电源、滑动变阻器和开关组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环A，下列各种情况中铜环A中没有感应电流的是()A. 线圈中通以恒定的电流B. 通电时，使变阻器的滑片P做匀速移动C. 通电时，使变阻器的滑片P做加速移动D. 将开关突然断开的瞬间10、如图所示，L为一根无限长的通电直导线，M为一金属环，L过M的圆心，且通以向上的电流I，则()A．当L中的I发生变化时，环中有感应电流B．当M左右平移时，环中有感应电流C．当M保持水平，在竖直方向上下移动时环中有感应电流D．只要L与M保持垂直，则以上几种情况，环中均无感应电流11、一磁感应强度为B的匀强磁场方向水平向右，一面积为S的矩形线圈abcd 如图所示放置，平面abcd与竖直方向成θ角，将abcd绕ad轴转180°角，则穿过线圈平面的磁通量的变化量有()A．0 B．2BS C．2BScos θD．2BSsin θ12、关于电容对交变电流的影响，以下说法中正确的是()A．电容对交变电流有阻碍作用B．电容对交变电流的阻碍作用越小，容抗就越大C．电容具有“通直流、隔交流，通低频、阻高频”的作用D．电容器的电容越小，交变电流的频率越低，电容器对交变电流的阻碍作用就越小13、如图所示，理想变压器原、副线圈的匝数比n1∶n2＝4∶1，原线圈两端连接光滑导轨，副线圈与电阻R 相连组成闭合回路．当直导线AB 在匀强磁场中沿导轨匀速地向右做切割磁感线运动时，安培表A 1的读数为12 mA ，那么安培表A 2的读数为( )A ．0B ．3 mAC ．48 mAD ．与R 大小有关14、)(双选)某发电站采用高压输电向外输送电能．若输送的总功率为P 0，输电电压为U ，输电导线的总电阻为R 线．则下列说法正确的是( )A ．输电线上的电流I ＝U RB ．输电线上的电流I ＝P 0UC ．输电线上损失的功率P ＝⎝ ⎛⎭⎪⎫P 0U 2·R 线 D ．输电线上损失的功率P ＝U 2R 线15、以下器件利用涡流的有( )A ．电饭锅B ．电热水器C ．电磁炉D ．微波炉二、非选择题。
2022高考物理单元测试卷——第10单元 电磁感应(含答案)
2022高考物理单元测试卷第10单元电磁感应一、单项选择题1、两个完全相同的灵敏电流归讣，按图所示的连接方式，用导线连接起来，当外力把电流计□的指针向右边拨动的过程中，电流计］的指针将（）ARA.向右摆动B.向左摆动C.静止不动D.发生摆动，但不知道电流计的内部结构情况，故无法确定摆动方向2、下列说法正确的是（）A.法拉第发现了电流的磁效应，首次揭示了电与磁的联系B.奥斯特实现了“磁生电”，使人们对电与磁的内在联系的认识更加深入C.爱因斯坦首提“能量子”概念，是量子力学的奠基人D.赫兹通过实验捕捉到了电磁波，证实了麦克斯韦的电磁场理论3、一条形磁铁从某一高度处由静止释放，竖直向下穿过导线圈，当磁铁的S端经过A，N端经过B时，下列关于线圈中感应电流的方向和所受安培力的说法中正确的是（）*'A旦SXA.感应电流方向相同，线圈所受安培力的方向相同B.感应电流方向相反，线圈所受安培力的方向相反C.感应电流方向相反，线圈所受安培力的方向相同D.感应电流方向相同，线圈所受安培力的方向相反4、下列用来定量描述磁场强弱和方向的是（）A.磁感应强度B.磁通量C.安培力D.磁感线5、下列家用电器中，利用电磁感应原理进行工作的是（）A.电吹风B.电冰箱C.电饭煲D.电话机6、如图所示，长为0.5m的通电直导线垂直放置在磁感应强度为0.2T的匀强磁场中,磁场方向垂直纸面向外。
当直导线通有大小为1A、方向竖直向上的电流时，所受安培力为（）•■•••B•••A.0.1N，方向水平向左B.0.1N,方向水平向右C.0.2N，方向水平向左D.0.2N，方向水平向右7、如图所示，电流表与螺线管组成闭合电路，以下不能使电流表指针偏转的是（）A.将磁铁插入螺线管的过程中B.将磁铁从螺线管中向上拉出的过程中C.磁铁静止而将螺线管向上移动D.磁铁放在螺线管中不动时8、纸面内的两根导线相互平行，通有同向且等大的电流，则（）A.两导线相互排斥C.两导线之间与两导线距离相等处磁场方向垂直于纸面向里D.两导线之间与两导线距离相等处磁场方向垂直于纸面向外9、长10cm的通电直导线，通以1A的电流，在匀强磁场中受到的磁场力为0.4N，则该磁场的磁感应强度为（）A.等于4TB.大于或等于4TC.小于或等于4TD.上述说法都错误10、如图所示，连接负载的固定U型金属导轨abed,放置在与导轨平面垂直的匀强磁场中。
2022届高三物理一轮复习第十单元电磁感应训练卷 A卷 word版带解析答案
天天向上独家原创2022届高三一轮复习单元训练卷·物理(A)卷第十单元电磁感应注意事项：1．答题前，先将自己的姓名、准考证号填写在试题卷和答题卡上，并将准考证号条形码粘贴在答题卡上的指定位置。
2．选择题的作答：每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑，写在试题卷、草稿纸和答题卡上的非答题区域均无效。
3．非选择题的作答：用签字笔直接答在答题卡上对应的答题区域内。
写在试题卷、草稿纸和答题卡上的非答题区域均无效。
4．考试结束后，请将本试题卷和答题卡一并上交。
一、(本题共13小题，每小题4分，共52分。
在每小题给出的四个选项中，第1～8题只有一项符合题目要求，第9～13题有多项符合题目要求。
全部选对的得4分，选对但不全的得2分，有选错的得0分) 1．管道高频焊机可以对由钢板卷成的圆管的接缝实施焊接。
焊机的原理如图所示，圆管通过一个接有高频交流电源的线圈，线圈所产生的交变磁场使圆管中产生交变电流，电流产生的热量使接缝处的材料熔化将其焊接。
焊接过程中所利用的电磁学规律的发现者为( )A．库仑B．霍尔C．洛伦兹D．法拉第2．假如有一宇航员登上火星后，利用手边的一只灵敏电流表和一个小线圈，想探测一下火星表面是否有磁场，则下列说法正确的是( )A．直接将电流表放于火星表面，看是否有示数来判断磁场的有无B．将电流表与线圈组成闭合回路，使线圈沿某一方向运动，如果电流表无示数，则可判断火星表面无磁场C．将电流表与线圈组成闭合回路，使线圈沿某一方向运动，如果电流表有示数，则可判断火星表面有磁场D．将电流表与线圈组成闭合回路，使线圈在某一平面内沿各个方向运动，如果电流表无示数，则可判断火星表面无磁场3．如图所示，A和B是两个完全相同的小灯泡，L是自感系数很大、直流电阻为零的线圈，某时刻闭合开关S，通过A、B两灯泡中的电流IA、IB随时间t变化的图象是( )4．如图所示，半径为r的金属圆盘处于垂直于盘面的匀强磁场B中，使金属盘绕中心轴以角速度ω沿逆时针方向匀速转动，电灯灯丝的电阻恒为R，金属圆盘的电阻不计，则通过灯泡的电流的方向和大小分别是( )A．由a到灯到b，I＝2B rRωB．由b到灯到a，I＝2B rRωC．由a到灯到b，I＝22B rRωD．由b到灯到a，I＝22B rRω5．如图所示，用粗细相同的铜丝做成边长分别为L和3L的两只闭合线框a和b，现将两线框分别以va、vb的速度从磁感应强度为B的匀强磁天天向上独家原创场区域中匀速地拉到磁场外，若va＝2vb，则外力对线框做的功Wa、Wb之比为( )A．1∶3 B．2∶9 C．2∶1 D．2∶36．如图所示，边长为L、质量为m的正方形导线框，从距磁场H＝34 L高处自由下落，其下边ab进入匀强磁场后，线圈开始做减速运动，直到其上边cd刚刚穿出磁场时，速度减为ab边进入磁场时的三分之一，磁场的宽度也为L，空气阻力不计，则线框穿越匀强磁场的过程中产生的焦耳热为( )A．83mgL B．2mgLC．43mgL D．114mgL7．L形的光滑金属轨道AOC，AO沿竖直方向，OC沿水平方向，PQ 是如图所示地放在导轨上的一根金属直杆，直杆从图示位置由静止开始在重力作用下运动，运动过程中Q端始终在OC上。

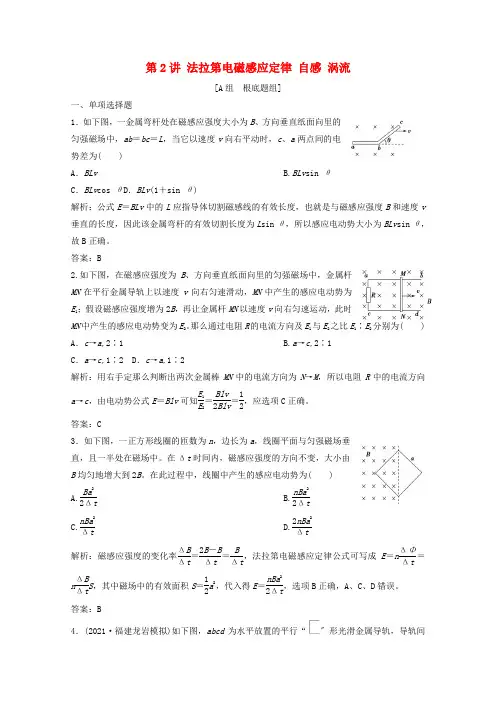

2022版高考物理一轮复习第十章电磁感应第2讲法拉第电磁感应定律自感涡流作业含解析新人教版
第2讲 法拉第电磁感应定律 自感 涡流[A 组 根底题组]一、单项选择题1．如下图，一金属弯杆处在磁感应强度大小为B 、方向垂直纸面向里的匀强磁场中，ab ＝bc ＝L ，当它以速度v 向右平动时，c 、a 两点间的电势差为( ) A ．BLvB.BLv sin θC ．BLv cos θD ．BLv (1＋sin θ)解析：公式E ＝BLv 中的L 应指导体切割磁感线的有效长度，也就是与磁感应强度B 和速度v 垂直的长度，因此该金属弯杆的有效切割长度为L sin θ，所以感应电动势大小为BLv sin θ，故B 正确。
答案：B2.如下图，在磁感应强度为B 、方向垂直纸面向里的匀强磁场中，金属杆MN 在平行金属导轨上以速度v 向右匀速滑动，MN 中产生的感应电动势为E 1；假设磁感应强度增为2B ，再让金属杆MN 以速度v 向右匀速运动，此时MN 中产生的感应电动势变为E 2。
那么通过电阻R 的电流方向及E 1与E 2之比E 1∶E 2分别为( )A ．c →a,2∶1B.a →c,2∶1C ．a →c,1∶2D ．c →a,1∶2解析：用右手定那么判断出两次金属棒MN 中的电流方向为N →M ，所以电阻R 中的电流方向a →c ，由电动势公式E ＝Blv 可知E 1E 2＝Blv 2Blv ＝12，应选项C 正确。
答案：C3．如下图，一正方形线圈的匝数为n ，边长为a ，线圈平面与匀强磁场垂直，且一半处在磁场中。
在Δt 时间内，磁感应强度的方向不变，大小由B 均匀地增大到2B 。
在此过程中，线圈中产生的感应电动势为( ) A.Ba 22Δt B.nBa 22ΔtC.nBa 2ΔtD.2nBa 2Δt解析：磁感应强度的变化率ΔB Δt ＝2B －B Δt ＝B Δt ，法拉第电磁感应定律公式可写成E ＝n ΔΦΔt＝n ΔB Δt S ，其中磁场中的有效面积S ＝12a 2，代入得E ＝nBa22Δt ，选项B 正确，A 、C 、D 错误。
2022届高考物理一轮复习单元质检十 电磁感应 Word版含解析
单元质检十电磁感应(时间:45分钟满分:100分)单元质检卷第20页一、选择题(本题共8小题,每小题6分,共48分。
在每小题给出的四个选项中,第1~5题只有一项符合题目要求,第6~8题有多项符合题目要求。
全部选对的得6分,选对但不全的得3分,有选错的得0分)1.(2022·广东四校联考)如图所示的匀强磁场中有一个矩形闭合导线框,在下列四种状况下,线框中会产生感应电流的是()A.如图甲,保持线框平面始终与磁感线平行,线框在磁场中左右运动B.如图乙,保持线框平面始终与磁感线平行,线框在磁场中上下运动C.如图丙,线框绕位于线框平面内且与磁感线垂直的轴线AB转动D.如图丁,线框绕位于线框平面内且与磁感线平行的轴线CD转动解析保持线框平面始终与磁感线平行,线框在磁场中左右运动,磁通量始终为零,故磁通量不变,无感应电流,选项A错误;保持线框平面始终与磁感线平行,线框在磁场中上下运动,磁通量始终为零,故磁通量不变,无感应电流,选项B错误;线框绕位于线框平面内且与磁感线垂直的轴线AB转动,磁通量转变,故有感应电流,选项C正确;线框绕位于线框平面内且与磁感线平行的轴线CD转动,磁通量始终为零,故磁通量不变,无感应电流,选项D错误。
答案C2.(2022·广东惠州调研)如图所示,甲、乙两个矩形线圈同处在纸面内,甲的ab边与乙的cd边平行且靠得较近,甲、乙两线圈分别处在垂直纸面方向的匀强磁场中,穿过甲的磁场的磁感应强度为B1,方向指向纸面里,穿过乙的磁场的磁感应强度为B2,方向指向纸面外,两个磁场可同时变化,当发觉ab边和cd边之间有排斥力时,磁场的变化状况可能是()A.B1变小,B2变大B.B1变大,B2变大C.B1变小,B2变小D.B1不变,B2变小解析ab边与cd边有斥力,则两边通过的电流方向肯定相反,由楞次定律可知,当B1变小,B2变大时,ab边与cd边中的电流方向相反。
故选项A正确。
答案A3.如图所示,一条形磁铁从左向右匀速穿过线圈,当磁铁经过A、B两位置时,线圈中()A.感应电流方向相同,感应电流所受作用力的方向相同B.感应电流方向相反,感应电流所受作用力的方向相反C.感应电流方向相反,感应电流所受作用力的方向相同D.感应电流方向相同,感应电流所受作用力的方向相反解析当磁铁经过A位置时,线圈中磁通量增大,由楞次定律可知,线圈中感应电流从左向右看为顺时针方向;当磁铁经过B位置时,线圈中磁通量减小,由楞次定律可知,线圈中感应电流从左向右看为逆时针方向,感应电流所受作用力的方向相同,故选项A、B、D错误,选项C正确。
高考物理一轮复习题：电磁感应含答案
2022届高考物理：电磁感应一轮复习题含答案一、选择题。
1、(多选)如图所示，水平放置的光滑金属长导轨MM′和NN′之间接有电阻R，导轨左、右两区域分别存在方向相反且与导轨平面垂直的匀强磁场，设左、右区域磁场的磁感应强度大小均为B，虚线为两区域的分界线。
一根阻值也为R的金属棒ab放在导轨上并与其垂直，导轨电阻不计。
若金属棒ab在恒定外力F的作用下从左边的磁场区域距离磁场边界x处匀速运动到右边的磁场区域距离磁场边界x处。
下列说法正确的是()A．当金属棒通过磁场边界时，通过电阻R的电流反向B．当金属棒通过磁场边界时，金属棒受到的安培力反向C．金属棒在题设的运动过程中，通过电阻R的电荷量等于零D．金属棒在题设的运动过程中，回路中产生的热量等于Fx2、（双选）如图所示，两个线圈套在同一个铁芯上，线圈的绕向在图中已经标出．左线圈连着平行导轨M和N，导轨电阻不计，在导轨垂直方向上放着金属棒ab，金属棒处在垂直于纸面向外的匀强磁场中，下列说法中正确的是()A．当金属棒ab向右匀速运动时，a点电势高于b点，c点电势高于d点B．当金属棒ab向右匀速运动时，b点电势高于a点，c点与d点等电势C．当金属棒ab向右加速运动时，b点电势高于a点，c点电势高于d点D．当金属棒ab向右加速运动时，b点电势高于a点，d点电势高于c点3、（双选）一个水平固定的金属大圆环A，通有恒定的电流，方向如图所示。
现有一小金属环B自A环上方落下并穿过A环，B环在下落过程中始终保持水平，并与A环共轴，那么在B环下落过程中()A．B环中感应电流方向始终与A环中电流方向相反B．B环中感应电流方向与A环中电流方向先相反后相同C．经过A环所在平面的瞬间，B环中感应电流最大D．经过A环所在平面的瞬间，B环中感应电流为零4、（双选）如图甲所示，静止在水平面上的等边三角形金属线框，匝数n＝20，总电阻R＝2．5 Ω，边长L＝0．3 m，处在两个半径均为r＝0．1 m的圆形匀强磁场中．线框顶点与右侧圆心重合，线框底边与左侧圆直径重合．磁感应强度B1垂直水平面向外，B2垂直水平面向里；B1、B2随时间t的变化图线如图乙所示．线框一直处于静止状态．计算过程中取π＝3，下列说法中正确的是()A．线框具有向左运动的趋势B．t＝0时刻穿过线框的磁通量为0．5 WbC．t＝0．4 s时刻线框中感应电动势为1．5 VD．0～0．6 s内通过线框截面电荷量为0．36 C5、如图所示为感应式发电机，a、b、c、d是空间四个可用电刷与铜盘边缘接触的点，O1、O2是铜盘轴线导线的接线端，M、N是电流表的接线端。
2022届高考物理一轮复习阶段滚动检测十第十章电磁感应课件新人教版
2．(2021·黄山模拟)如图甲所示，水平面上固定一个粗糙的U形金属框架，金 属杆ab横跨其上并与之接触良好，整个装置处于竖直向上的磁场中，磁感应 强度B随时间t的变化规律如图乙所示，在金属杆ab保持静止的时间段内 () A．金属杆ab中感应电流方向一定从b到a B．回路中产生的感应电动势一定增加 C．金属杆ab所受摩擦力的方向一定水平向右 D．金属杆ab所受安培力一定变大
大，故降压变压器副线圈的电流增大，则降压变压器原线圈的电流也增大，根
据U损＝I线R可知，输电线上的电压损失增大，则升压变压器副线圈的电压为U2
＝U3＋U损，可知升压变压器副线圈的电压U2增大；因升压变压器原线圈的电压 U1不变，根据UU12 ＝nn12 得U2＝Un11 ，可知适当减小升压变压器的匝数比nn12 ，则升
【解析】选B。由甲图可知，t＝0时刻磁通量最大，线圈在中性面位置，而 不是垂直，故A错误；t＝0.01 s时刻，磁通量等于零，此时线圈与磁场平 行，感应电动势最大，磁通量Φ的变化率达最大，故B正确；t＝0.02 s时刻， 磁通量最大，感应电动势为零，故C错误；由甲图知交流电动势的图象应为 正弦图象，故D错误。
【解析】选C。由题图乙可知，磁感应强度增大，穿过回路的磁通量增大， 由楞次定律可知，金属杆ab中感应电流方向一定从a到b，故A错误；由题图 乙可知，磁感应强度的变化率即图线斜率减小，由法拉第电磁感应定律可 知，回路中产生的感应电动势减小，故B错误；由于金属杆ab中感应电流方 向一定从a到b，由左手定则可知，金属杆ab受到的安培力方向水平向左，由 平衡条件可知，金属杆ab受到的摩擦力方向水平向右，故C正确；由于回路 中产生的感应电动势减小，则感应电流减小，磁感应强度增大，由公式FA＝ BIL可知，金属杆ab所受安培力不一定增大，故D错误。故选C。
2022版高考物理一轮复习第十章电磁感应章末检测卷十含解析新人教版
章末检测卷(十) 电磁感应(总分值：100分时间：60分钟)一、选择题(共8小题，每题6分，共48分。
1～5题只有一个选项正确，6～8题有多个选项正确，全选对得6分，选对但不全得3分)1．如下图，一个闭合导体圆环固定在水平桌面上，一根条形磁铁沿圆环的轴线运动，使圆环内产生了感应电流。
以下四幅图中，产生的感应电流方向与条形磁铁的运动情况相吻合的是( )A BC D解析：由图示可知，穿过圆环的磁场方向向上，在磁铁远离圆环时，穿过圆环的磁通量变小，由楞次定律可知，从上向下看，圆环中的感应电流沿逆时针方向，故A错误；由图示可知，穿过圆环的磁场方向向上，在磁铁靠近圆环时，穿过圆环的磁通量变大，由楞次定律可知，从上向下看，圆环中的感应电流沿顺时针方向，故B错误；由图示可知，穿过圆环的磁场方向向下，在磁铁远离圆环时，穿过圆环的磁通量变小，由楞次定律可知，从上向下看，圆环中的感应电流沿顺时针方向，故C错误；由图示可知，穿过圆环的磁场方向向下，在磁铁靠近圆环时，穿过圆环的磁通量变大，由楞次定律可知，从上向下看，圆环中的感应电流沿逆时针方向，故D正确。
答案：D2．(2021·湖北宜昌高三检测)美国?群众科学?月刊网站报道，美国明尼苏达大学的研究人员发现。
一种具有独特属性的新型合金能够将热能直接转化为电能。
具体而言，只要略微提高温度，这种合金就会变成强磁性合金，从而使环绕它的线圈中产生电流，其简化模型如下图。
A为圆柱形合金材料，B为线圈，套在圆柱形合金材料上，线圈的半径大于合金材料的半径。
现对A进行加热，那么( )A．B中将产生逆时针方向的电流B．B中将产生顺时针方向的电流C．B线圈有收缩的趋势D．B线圈有扩张的趋势解析：合金材料加热后，合金材料成为磁体，通过线圈B的磁通量增大，由于线圈B内有两个方向的磁场，由楞次定律可知线圈只有扩张，才能阻碍磁通量的变化，C错误，D正确；由于不知道极性，无法判断感应电流的方向，A、B错误。
