《机械制图教案》第一章1-3讲
《机械制图》教案（3学时）第一讲绪论课题：1、本课程的研究对象2、本课程的任务和学习方法3、我国工程图学的发展概况课堂类型：讲授教学目的：1、讲解图样的概念及形成2、介绍本课程的任务、特点和学习方法教学要求：1、了解本课程的任务和性质2、领会本课程的学习方法教学重点：图样的形成及与立体图的比较教具：长方体模型教学方法：本次课是介绍绪论部分，主要目的是引导学生培养起对这门课的兴趣，讲课时尽可能采用较为生动活泼的语言和教学形式，并结合自己的体会和以往积累的教学经验，向学生介绍一些适时可行的学习方法。
教学过程：一、引入新课题机械制图是一门重要的技术基础课，它是是研究如何运用正投影基本原理，绘制和阅读机械工程图样的课程。
主要任务是培养学生看图、绘图和空间想象能力，达到教学大纲中对本课程所提出的教学要求，以适应今后从事工程技术工作的需要。
二、教学内容（一）本课程的研究对象1、图样的概念准确地表达物体的形状、尺寸和技术要求的图，称为图样。
（对此定义作简要说明，并强调：形状、尺寸和技术要求三个方面，缺一不可）2、机械制图的概念在建筑工程中使用的图样称为建筑图样，在机械工程中使用的图样称为机械图样。
机械制图是以机械图样作为研究对象的，即研究如何运用正投影基本原理，绘制和阅读机械工程图样的课程。
3、图样的作用（1）图样是工厂组织生产、制造零件和装配机器的依据。
（2）图样是表达设计者设计意图的重要手段。
（3）图样是工程技术人员交流技术思想的重要工具，被誉为“工程界技术语言”。
4、图样的形成（1）立体图表示物体的大致形状可以用立体图。
立体图是从一个方向、用一个图形来表达物体的形状。
如图所示，只能看见长方体的前面、上面和左面，后面、下面和右面无法看清；而且长方体是由六个矩形面构成的，但矩形都变形为平行四边形。
如果对此长方体作进一步加工，，则会发现：圆孔打得多深，方槽是否前后贯通，在立体图中表达不清楚，而圆形也变形为椭圆形。
《机械制图教案》
《机械制图教案》一、教学目标1. 让学生掌握机械制图的基本知识，包括图幅、比例、标注等。
2. 培养学生识图和画图的能力，能熟练地阅读和绘制机械图纸。
3. 引导学生了解机械制图在工程领域的应用，提高学生的工程意识。
二、教学内容1. 图纸的基本知识：图幅、比例、标注等。
2. 常见机械零件的绘制方法：轴、齿轮、轴承等。
3. 机械装配图的绘制方法：装配顺序、装配关系等。
4. 机械零件图的绘制方法：零件名称、材料、尺寸等。
5. 机械制图软件的使用：AutoCAD、SolidWorks等。
三、教学方法1. 采用讲授法，讲解机械制图的基本知识和技巧。
2. 采用案例分析法，分析实际工程中的机械图纸。
3. 采用实践教学法，让学生动手绘制机械图纸。
4. 采用小组讨论法，培养学生团队合作精神。
四、教学准备1. 准备相关的教学PPT，展示机械制图的知识点和实例。
2. 准备机械制图软件，如AutoCAD、SolidWorks等。
3. 准备机械图纸实例，用于分析和实践。
4. 准备whiteboard 和markers，用于板书和标注。
五、教学评价1. 课堂参与度：观察学生在课堂上的发言和提问情况，评估学生的参与度。
2. 作业完成情况：检查学生完成的机械图纸，评估学生的理解和掌握程度。
3. 期末考试：设置有关机械制图的试题，评估学生对知识的掌握和应用能力。
4. 学生互评：组织学生互相评价，促进学生的交流和学习。
六、教学安排1. 课时：本课程共计32课时，每课时45分钟。
2. 教学计划：第1-8课时：讲解图纸的基本知识，图幅、比例、标注等内容。
第9-16课时：教授常见机械零件的绘制方法，如轴、齿轮、轴承等。
第17-24课时：学习机械装配图的绘制方法，包括装配顺序、装配关系等。
第25-32课时：讲解机械零件图的绘制方法，包括零件名称、材料、尺寸等。
七、教学活动1. 课堂讲解：教师讲解机械制图的基本知识和技巧，引导学生理解并掌握。

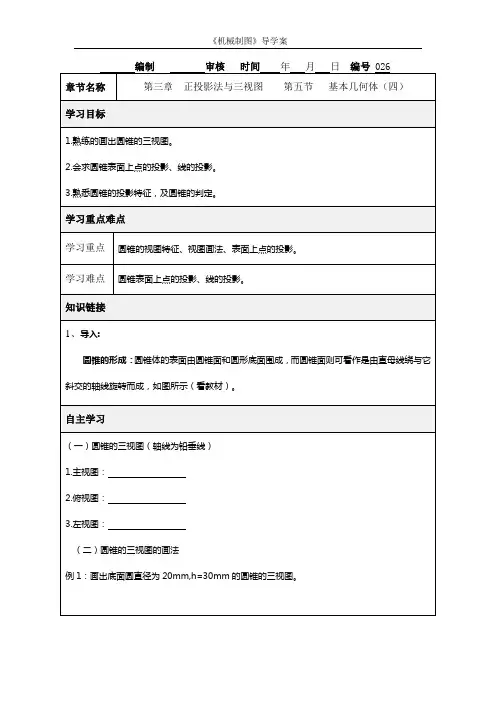

《机械制图》导学案
（三）圆锥表面上点的投影 1.原理：点在面上，点的投影在面的同面投影上。 2.方法：（1）利用积聚性。点所在的面具有积聚性时。
（2）作辅助线法。点所在的面不具有积聚性时。过锥顶。 （3）作辅助面法。点所在的面不具有积聚性时。平行于底面。 3.思路与步骤：①先根据点的已知投影判断出点在圆锥的哪个面上，再看该面有无积聚性，若有 积聚性，则利用其积聚性；若没有积聚性，则作辅助线或辅助面。②根据投影关系，求出点的第 二面投影③根据投影关系，求出点的第三面投影④判断可见性
章节名称 学习目标
《机械制图》导学案
编制
审核 时间
第三章 正投影法与三视图
年 月 日 编号 026 第五节 基本几何体（四）
1.熟练的画出圆锥的三视图。 2.会求圆锥表面上点的投影、线的投影。 3.熟悉圆锥的投影特征，及圆锥的判定。
学习重点难点
学习重点 圆锥的视图特征、视图画法、表面上点的投影。
学习难点 圆锥表面上点的投影、线的投影。 知识链接 1、导入:
《机械制图》导学案 2）本题表面求点用的是什么方法？想一想还能用什么方法？
·a′
课后作业 反馈与评价
通过本节课的学习，我学会了： 本节课我学习的感受是：□愉悦□平淡□郁闷，我懂得了：
圆锥的形成：圆锥体的表面由圆锥面和圆形底面围成，而圆锥面则可看作是由直母线绕与它 斜交的轴线旋转而成，如图所示（看教材）。
自主学习
（一）圆锥的三视图（轴线为铅垂线） 1.主视图： 2.俯视图： 3.左视图：
（二）圆锥的三视图的画法 例 1：画出底面圆直径为 20mm,h=30mm 的圆锥的三视图。
《机械制图》导学案
探究提升
例 2：求圆锥表面上点的投影
a′
机械制图教案(全)
了解表面粗糙度、公差与配合、形位公差及 热处理等技术要求。
08
装配图绘制与阅读
Chapter
装配图内容和要求
装配图内容
包括一组视图、必要的尺寸、技术要求、零 （部）件序号、标题栏和明细栏。
装配图要求
正确、完整、清晰、合理地表达产品的装配 结构和工作原理，以及各零（部）件间的相 互位置和装配关系。
介绍调心球轴承和调心滚子轴承的构造、工作原 理和应用场景，提供调心球轴承和调心滚子轴承 的绘制方法和注意事项。
07
零件图绘制与阅读
Chapter
零件图内容和要求
零件图内容
包括一组视图、完整的尺寸、标题栏 和技术要求四项内容。
零件图要求
正确、完整、清晰、合理。
零件结构类型及表达方法选择
轴套类零件
移出断面图
画在视图之外的断面图，称为移出断面图。移出断面图的轮 廓线用粗实线画出，并应尽量配置在剖切线的延长线上，必 要时也可配置在其他适当的位置。
重合断面图
画在视图之内的断面图，称为重合断面图。重合断面图的轮 廓线用细实线画出，当视图中轮廓线与重合断面图的图形重 叠时，视图中的轮廓线仍应连续画出，不可间断。
画图步骤
先画主要部分，后画 次要部分；先画可见 部分，后画不可见部 分
04
检查、描深
检查底稿是否正确、 完整，然后进行描深
组合体尺寸标注方法步骤
定形尺寸
标注出各基本形体的定形尺寸
定位尺寸
标注出各基本形体之间的相对 位置尺寸
总体尺寸
标注出组合体的总长、总宽和 总高尺寸
检查
检查尺寸标注是否正确、完整 、清晰
按加工顺序标注尺寸
符合加工顺序原则，可使加工和测量方便。
机械制图教案
机械制图教案一、教学目标1、学习和掌握机械制图的基本知识。
2、培养和提升学生的空间想象能力。
3、培养和提高学生的实践能力。
二、教学内容1、制图的基本知识：包括图纸规格、图纸布置、投影法基础、标注尺寸的基础等。
2、机械零件的表达方法：包括视图、剖视图、断面图等。
3、标准件和常用件的表达方法：包括螺纹、齿轮、轴承等。
4、零件图和装配图的识读与绘制。
三、教学方法1、理论教学：通过讲解、演示、图例等方式，使学生理解和掌握机械制图的基本知识和理论。
2、实践教学：通过绘制图纸、模型制作等方式，培养学生的实践能力和空间想象能力。
3、案例分析：通过分析实际案例，让学生了解机械制图在实际工作中的应用和重要性。
四、教学步骤1、导入新课：介绍本节课的学习内容和目标，激发学生的学习兴趣。
2、学习新课：通过讲解、演示、图例等方式，引导学生学习新课的内容。
3、实践练习：让学生通过绘制图纸、模型制作等方式，实践所学知识，培养实践能力。
4、反馈与指导：对学生的实践练习进行反馈和指导，指出不足和改进方向。
5、复习与巩固：通过复习和巩固所学知识，加深学生对知识的理解和记忆。
五、教学评估1、课堂表现：观察学生在课堂上的表现，包括学习态度、注意力、回答问题等情况。
2、作业评估：通过布置和批改作业，评估学生对所学知识的掌握情况和运用能力。
3、期末考试：通过期末考试，全面评估学生对本学期所学知识的掌握情况。
六、教学反思1、对本学期的教学内容进行反思，总结哪些内容学生掌握得比较好，哪些内容还需要加强。
2、对本学期的教学方法进行反思，总结哪些方法比较有效，哪些方法需要改进。
机械制图课件机械制图基础知识标题：机械制图课件：机械制图基础知识一、机械制图概述机械制图是一种利用图形和符号表示机械零件或部件的形状、大小、结构以及制造工艺的技术语言。
它是机械工程领域中重要的基础技能，对于机械工程师和技术人员来说是必不可少的。
二、机械制图基础知识1、投影法：投影法是机械制图的基础，它通过将物体投影到二维平面上来表达物体的形状和尺寸。
《机械制图》导学案
《机械制图》导学案在机械工程领域，机械制图是非常重要的一门学科，它为机械设计和制造提供了必要的图纸和技术支持。
通过机械制图，工程师能够准确地描述和沟通设计意图，使得机械产品的制造过程更加高效和准确。
本导学案将为大家介绍机械制图的基础知识和技巧，希望能够对你们的学习有所帮助。
一、机械制图的基本概念1. 机械制图的定义：机械制图是用图形和文字来表达机械产品形体、结构、尺寸和工艺要求的一种图形语言。
2. 机械制图的分类：按制图方法和要求的不同，机械制图可分为示意图、装配图、零件图、工艺图等多种类型。
3. 机械制图的作用：机械制图是机械设计和制造的基础，它能够提供设计意图，使得各个环节的合作更加顺畅。
二、机械制图的基本符号和标准1. 基本图形符号：如直线、曲线、圆、椭圆、多边形等基本图形，这些基本图形是构成机械制图的基础。
2. 基本标注符号：如尺寸标注、角度标注、表面质量标注等，这些标注符号能够准确地表示机械产品的尺寸和工艺要求。
3. 基本图线符号：如实线、虚线、点线等，不同的线型在机械制图中有不同的含义和使用方法。
三、机械制图的绘制方法和规范1. 图幅和画纸：机械制图需要在规定的图幅和画纸上进行绘制，不同的图纸规格对应着不同的绘图要求。
2. 绘图工具：机械制图需要使用一些专业的绘图工具，如铅笔、直尺、圆规、三角板等，这些工具能够帮助工程师准确地进行绘图操作。
3. 绘图规范：机械制图有一系列的规范和标准，如图样比例、字体大小、线型规定等，遵守这些规范能够提高绘图的准确性和美观度。
四、机械制图的应用领域1. 机械设计：机械制图是机械设计的基础，它能够帮助工程师将设计意图转化为可行的制造方案。
2. 制造工艺：机械制图还能够为制造工艺提供必要的信息，使得产品的制造过程更加准确和高效。
3. 产品检验：机械制图能够提供产品的尺寸和工艺要求，为产品的检验和质量控制提供了依据。
五、机械制图的发展趋势1. CAD技术：计算机辅助设计（CAD）技术的发展，使得机械制图变得更加便捷和高效，能够大大提高工程师的工作效率。
机械制图 教案
机械制图教案教案标题：机械制图教案教案目标：1. 了解机械制图的基本概念和原理；2. 学习机械制图的基本符号和规范；3. 掌握机械制图的基本绘图方法和技巧；4. 培养学生的观察力、分析能力和创造力。
教学重点：1. 机械制图的基本概念和原理；2. 机械制图的基本符号和规范；3. 机械制图的基本绘图方法和技巧。
教学难点：1. 机械制图的基本绘图方法和技巧；2. 培养学生的观察力、分析能力和创造力。
教学准备：1. 教学课件和投影仪；2. 机械制图的教材和参考书籍；3. 机械制图的实物样品或图片；4. 绘图工具和材料。
教学过程：一、导入（5分钟）1. 展示一些机械制图样品或图片，引起学生的兴趣和好奇心；2. 提问：你们对机械制图有什么了解？你们认为机械制图的作用是什么？二、讲解机械制图的基本概念和原理（10分钟）1. 讲解机械制图的定义和作用；2. 介绍机械制图的分类和常见的制图方法；3. 强调机械制图的准确性和规范性。
三、介绍机械制图的基本符号和规范（15分钟）1. 通过课件展示机械制图的基本符号和常用标记；2. 解释每个符号的含义和用途；3. 强调机械制图的规范要求，如线条粗细、字体大小等。
四、讲解机械制图的基本绘图方法和技巧（20分钟）1. 介绍机械制图的绘图工具和材料；2. 演示机械制图的基本绘图方法，如线段的绘制、圆的绘制等；3. 提供一些练习题目，让学生进行实际操作。
五、练习和巩固（15分钟）1. 分发练习题目，让学生进行练习；2. 辅导学生解决遇到的问题；3. 收集学生的练习作品，进行评价和反馈。
六、总结和拓展（5分钟）1. 总结机械制图的要点和基本知识；2. 鼓励学生继续学习和探索机械制图的更深层次知识；3. 提供相关的参考书籍和学习资源。
教学反思：1. 教学过程中，要注重理论与实践相结合，引导学生进行实际操作；2. 鼓励学生提问和思考，培养他们的创造力和解决问题的能力；3. 根据学生的实际情况，适当调整教学内容和方法，提高教学效果。
