电缆头预留长度计算规则
电缆敷设计算工程量需增加长度的规定
电缆敷设计算工程量需增加长度的规定
电缆安装工程量计算公式；L=（水平长度+垂直长度+各种预留长度）*（1+2.5%电缆曲折折弯余系数）
1、电缆敷设驰度、泼形弯度、交叉预留电缆全长的2.5%（即公式后半段的系数）.
2、电缆进入建筑物预留规范规定规定最小值2米。
3、电缆进入沟内或吊架时上下预留范围规定最小值1.5米。
4、变电所进线、出线预留范围规定最小值1.5米。
5、电力电缆终端头预留检修余量最小值1.5米。
6、电缆中间接头盒预留检修余量最小值两端个各2米。
7、电缆进控制、保护屏及模拟盘等预留盘面的半周长。
8、高压开关柜及低压配电盘、箱预留盘下出线2米。
9、电缆至电动机预从电机接线盒起3,米。
11、电缆绕过梁柱等增加长度按实际算，12、电梯电缆与电缆架固定点预留规范个规定最小值每处0.5米。
电缆的预留长度是电缆敷设长度的组成部分，应计入度量的电缆长度工程量之内。
如果在计算电缆敷设长度时，忽略了各种预留长度的增加，就有可能造成敷设施工时电缆长度不够，或者是卡兰使用进行检修时因无余量而无法操作。
电缆敷设计算工程量
电缆敷设计算工程量需增加长度的规定
2012-12-21 06:18:
电缆安装工程量计算公式：L=∑（水平长度+垂直长度+各种预留长度）×（1+2.5%电缆曲折折弯余系数）。
根据《全国统一安装工程预算工程量计算规则》（GYDGZ-201-2000）规定，其中各种预留长度为：
1、电缆敷设驰度、波形弯度、交叉预留电缆全长的2.5%（即公式后半段的系数）
2、电缆进入建筑物预留规范规定最小值2m
3、电缆进入沟内或吊架时上（下）预留规范规定最小值1.5m
4、变电所进线、出线预留规范规定最小值1.5m
5、电力电缆终端头预留检修余量最小值1.5m
6、电缆中间接头盒预留检修余量最小值两端各2m
7、电缆进控制、保护屏及模拟盘等预留盘面的半周长
8、高压开关柜及低压配电盘、箱预留盘下进出线2m
9、电缆至电动机预留从电机接线盒起0.5m
10、厂用变压器预留从地坪算起3m
11、电缆绕过梁柱等增加长度按实计算
12、电梯电缆与电缆架固定点预留规范规定最小值每处0.5m
电缆的预留的长度是电缆敷设长度的组成部分，应计入度量的电缆长度工程量之内。
如果在计算电缆敷设长度时，忽略了各种预留长度的增加，就有可能造成敷设施工时电缆长度不够，或者电缆使用后进行检修时因无余量而无法操作。
电缆计算规范
电缆计算规范篇一：电缆工程量计算规则电缆工程量计算规则1. 电缆敷设驰度、波形弯度、交叉的预留(附加)长度按电缆全长的2.5%计算,单位为m/根。
2.电缆进入建筑物的预留(附加)长度为规范规定最小值2.0m,单位为m/根。
3.电缆进入沟内或吊架时引上(下)预留的预留(附加)长度为规范规定最小值1.5m,单位为m/根。
4.变电所进出线的预留(附加)长度为规范规定最小值1.5m,单位为m/根。
5.电力电缆终端头的预留(附加)长度为检修余量最小值1.5m,单位为m/根。
6.电缆中间接头盒的预留(附加)长度为检修余量最小值两端各留2.0m,单位为m/根。
7.电缆进控制、保护屏及模拟盘等的预留(附加)长度按盘面尺寸的高+宽计算,单位为m/根。
8.高压开关柜及低压配电盘、箱的预留(附加)长度为盘下进出线2.0m,单位为m/根。
9.电动机的预留(附加)长度从电机接线盒起算的0.5m计算,单位为m/根。
10.厂用变压器的预留(附加)长度从地坪起算的3.0m计算,单位为m/根。
11.电缆绕过梁柱等增加长度的预留(附加)长度按被绕物的断面实际增加长度计算,单位为m/根。
12.电梯电缆与电缆架固定点的预留(附加)长度为规范规定最小值每处0.5m计算,单位为m/根。
电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度工程量之内。
电缆常识第一节、VV与YJV的区别说明1.YJV绝缘用的是交联聚乙烯. VV绝缘用的是聚氯乙烯.2.YJV电缆工作温度达90度，而VV只有70度，同截面积YJV 电缆载流量大。
VV类电缆导体运行最高额定温度为摄氏70度，短路时（持续时间小于5秒）最高温度不超过摄氏160度。
YJV类电缆导体运行最高额定温度为摄氏90度，短路时（持续时间小于5秒）最高温度不超过摄氏250度。
3.YJV从长远看比VV好（使用寿命长等），但比VV贵。
4.从技术经济指标看，三芯的YJV比VV电缆的各项参数都要高。

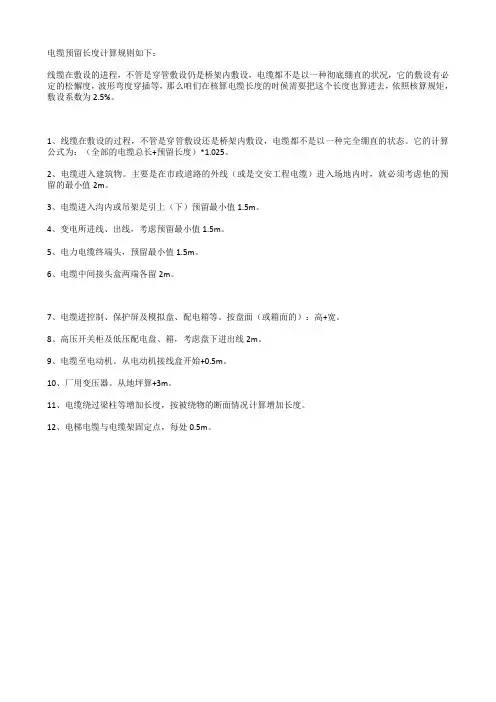

配线预留长度计算规则
电缆预留长度计算规则如下：
线缆在敷设的进程，不管是穿管敷设仍是桥架内敷设，电缆都不是以一种彻底绷直的状况，它的敷设有必定的松懈度，波形弯度穿插等，那么咱们在核算电缆长度的时候需要把这个长度也算进去，依照核算规矩，敷设系数为2.5%。
1、线缆在敷设的过程，不管是穿管敷设还是桥架内敷设，电缆都不是以一种完全绷直的状态。
它的计算公式为：（全部的电缆总长+预留长度）*1.025。
2、电缆进入建筑物。
主要是在市政道路的外线（或是交安工程电缆）进入场地内时，就必须考虑他的预留的最小值2m。
3、电缆进入沟内或吊架是引上（下）预留最小值1.5m。
4、变电所进线、出线，考虑预留最小值1.5m。
5、电力电缆终端头，预留最小值1.5m。
6、电缆中间接头盒两端各留2m。
7、电缆进控制、保护屏及模拟盘、配电箱等。
按盘面（或箱面的）：高+宽。
8、高压开关柜及低压配电盘、箱，考虑盘下进出线2m。
9、电缆至电动机。
从电动机接线盒开始+0.5m。
10、厂用变压器。
从地坪算+3m。
11、电缆绕过梁柱等增加长度，按被绕物的断面情况计算增加长度。
12、电梯电缆与电缆架固定点，每处0.5m。

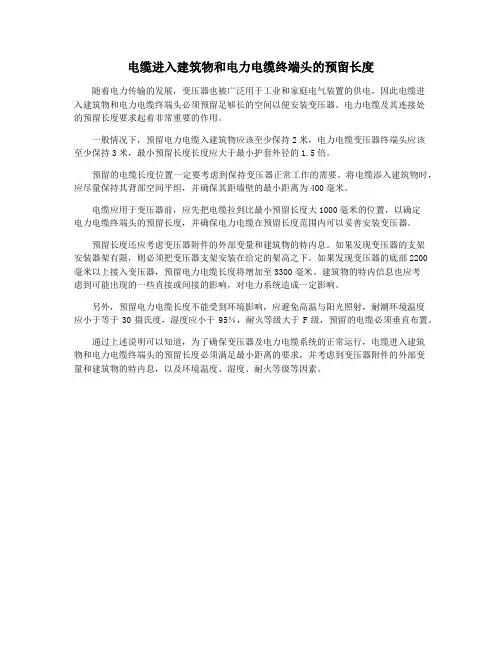

电缆进入建筑物和电力电缆终端头的预留长度
电缆进入建筑物和电力电缆终端头的预留长度
随着电力传输的发展，变压器也被广泛用于工业和家庭电气装置的供电，因此电缆进
入建筑物和电力电缆终端头必须预留足够长的空间以便安装变压器。
电力电缆及其连接处
的预留长度要求起着非常重要的作用。
一般情况下，预留电力电缆入建筑物应该至少保持2米，电力电缆变压器终端头应该
至少保持3米，最小预留长度长度应大于最小护套外径的1.5倍。
预留的电缆长度位置一定要考虑到保持变压器正常工作的需要。
将电缆添入建筑物时，应尽量保持其背部空间平坦，并确保其距墙壁的最小距离为400毫米。
电缆应用于变压器前，应先把电缆拉到比最小预留长度大1000毫米的位置，以确定
电力电缆终端头的预留长度，并确保电力电缆在预留长度范围内可以妥善安装变压器。
预留长度还应考虑变压器附件的外部变量和建筑物的特内息。
如果发现变压器的支架
安装器架有限，则必须把变压器支架安装在给定的架高之下。
如果发现变压器的底部2200毫米以上接入变压器，预留电力电缆长度将增加至3300毫米。
建筑物的特内信息也应考
虑到可能出现的一些直接或间接的影响，对电力系统造成一定影响。
另外，预留电力电缆长度不能受到环境影响，应避免高温与阳光照射，耐潮环境温度
应小于等于30摄氏度，湿度应小于95％，耐火等级大于F级，预留的电缆必须垂直布置。
通过上述说明可以知道，为了确保变压器及电力电缆系统的正常运行，电缆进入建筑
物和电力电缆终端头的预留长度必须满足最小距离的要求，并考虑到变压器附件的外部变
量和建筑物的特内息，以及环境温度、湿度、耐火等级等因素。
电缆预留量计算问题(有实例很详细)
电缆长度计算：预算中经常遇到的问题，抛砖引玉！关于电缆预留量的问题按照<全国统一安装工程预算工程量计算规则>序号项目预留长度(附加) 说明1 电缆敷设驰度、波形弯度、交叉 2.5% 按电缆全长计算2 电缆进入建筑物 2.0m 规范规定最小值3 电缆进入沟内或吊架时引上(下)预留 1.5m 规范规定最小值4 变电所进线、出线 1.5m 规范规定最小值5 电力电缆终端头 1.5m 检修余量最小值6 电缆中间接头盒两端各留 2.0m 检修余量最小值7 电缆进控制、保护屏及模拟盘等高+宽按盘面尺寸8 高压开关柜及低压配电盘、箱 2.0m 盘下进出线9 电缆至电动机 0.5m 从电机接线盒起算10 厂用变压器 3.0m 从地坪起算11 电缆绕过梁柱等增加长度按实计算按被绕物的断面情况计算增加长度12 电梯电缆与电缆架固定点每处0.5m 规范最小值问题1：第3点，“电缆进入沟内或吊架时引上(下)预留”中，引上(下)预留，怎么理解？是否引上算一次1.5米，引下也算一次1.5米？那就是两次了共3米？其实是当电缆进去后，必然要断开做终端头进行接线的，所以不存在进去又出来；规则里是指电缆可能从下今日盘柜，也可能从下进，所以理解原话是进出实际发生是才计算；理解原话应为：，“电缆进入沟内或吊架时引上(或下)预留”；中间加了一个“或”真相就不会混淆了！问题2：电缆进入盘柜，当第5、8点同时发生，即“进入高压开关柜及低压配电盘、箱，又做电力电缆终端头，”预留量是否2+1.5=3.5米？所以要根据实际发生，根据可能有一下四种组合：3、电缆预留量：假定项目：落地式配电柜高2米*宽0.8米*厚0.6米电缆顺电缆沟从下面进入配电箱电缆总量=（己按图算至配电箱底+进箱预留量）*（1+2.5%）问题：预留量：答案4个：1.预留=高+宽=2+0.8=2.82.预留=高+宽+电缆头=2+0.8+1.5=4.33.预留=2 （盘下进出线，定额规定）=24.预留量=2+1.5（箱预留+电缆头）=3.51、关于电缆敷设中套用垂直通道定额2-622子目与普通电缆子目2-618如何界定：（安徽或全国2000安装定额）现工程中电缆使用量较多，我公司在一幢18层高层建筑中，电缆敷设在电气竖井中竖直的桥架内（说明：电气竖井每层为长1.8M、宽1.5m、层高为2.9m，且每层竖井有顶及底板，预留桥架洞口，以后做防火封堵）人可以站在井内操作。
电缆裕量
电缆长度计算：预算中经常遇到的问题，抛砖引玉！关于电缆预留量的问题按照<全国统一安装工程预算工程量计算规则>序号项目预留长度(附加) 说明1 电缆敷设驰度、波形弯度、交叉 2.5% 按电缆全长计算2 电缆进入建筑物 2.0m 规范规定最小值3 电缆进入沟内或吊架时引上(下)预留 1.5m 规范规定最小值4 变电所进线、出线 1.5m 规范规定最小值5 电力电缆终端头 1.5m 检修余量最小值6 电缆中间接头盒两端各留 2.0m 检修余量最小值7 电缆进控制、保护屏及模拟盘等高+宽按盘面尺寸8 高压开关柜及低压配电盘、箱 2.0m 盘下进出线9 电缆至电动机 0.5m 从电机接线盒起算10 厂用变压器 3.0m 从地坪起算11 电缆绕过梁柱等增加长度按实计算按被绕物的断面情况计算增加长度12 电梯电缆与电缆架固定点每处0.5m 规范最小值问题1：第3点，“电缆进入沟内或吊架时引上(下)预留”中，引上(下)预留，怎么理解？是否引上算一次1.5米，引下也算一次1.5米？那就是两次了共3米？其实是当电缆进去后，必然要断开做终端头进行接线的，所以不存在进去又出来；规则里是指电缆可能从下今日盘柜，也可能从下进，所以理解原话是进出实际发生是才计算；理解原话应为：，“电缆进入沟内或吊架时引上(或下)预留”；中间加了一个“或”真相就不会混淆了！问题2：电缆进入盘柜，当第5、8点同时发生，即“进入高压开关柜及低压配电盘、箱，又做电力电缆终端头，”预留量是否2+1.5=3.5米？所以要根据实际发生，根据可能有一下四种组合： 3、电缆预留量：假定项目：落地式配电柜高2米*宽0.8米*厚0.6米电缆顺电缆沟从下面进入配电箱电缆总量=（己按图算至配电箱底+进箱预留量）*（1+2.5%）问题：预留量：答案4个：1.预留=高+宽=2+0.8=2.8 2.预留=高+宽+电缆头=2+0.8+1.5=4.3 3.预留=2 （盘下进出线，定额规定）=2 4.预留量=2+1.5（箱预留+电缆头）=3.51、关于电缆敷设中套用垂直通道定额2-622子目与普通电缆子目2-618如何界定：（安徽或全国2000安装定额）现工程中电缆使用量较多，我公司在一幢18层高层建筑中，电缆敷设在电气竖井中竖直的桥架内（说明：电气竖井每层为长1.8M、宽1.5m、层高为2.9m，且每层竖井有顶及底板，预留桥架洞口，以后做防火封堵）人可以站在井内操作。
电缆预留量计算问题(有实例很详细)
电缆长度计算：关于电缆预留量的问题按照<全国统一安装工程预算工程量计算规则>序号项目预留长度(附加) 说明1 电缆敷设驰度、波形弯度、交叉 2.5% 按电缆全长计算2 电缆进入建筑物 2.0m 规范规定最小值3 电缆进入沟内或吊架时引上(下)预留 1.5m 规范规定最小值4 变电所进线、出线 1.5m 规范规定最小值5 电力电缆终端头 1.5m 检修余量最小值6 电缆中间接头盒两端各留 2.0m 检修余量最小值7 电缆进控制、保护屏及模拟盘等高+宽按盘面尺寸8 高压开关柜及低压配电盘、箱 2.0m 盘下进出线9 电缆至电动机 0.5m 从电机接线盒起算10 厂用变压器 3.0m 从地坪起算11 电缆绕过梁柱等增加长度按实计算按被绕物的断面情况计算增加长度12 电梯电缆与电缆架固定点每处0.5m 规范最小值问题1：第3点，“电缆进入沟内或吊架时引上(下)预留”中，引上(下)预留，怎么理解？是否引上算一次1.5米，引下也算一次1.5米？那就是两次了共3米？其实是当电缆进去后，必然要断开做终端头进行接线的，所以不存在进去又出来；规则里是指电缆可能从下进入盘柜，也可能从下进，所以理解原话是进出实际发生是才计算；理解原话应为：，“电缆进入沟内或吊架时引上(或下)预留”；中间加了一个“或”真相就不会混淆了！问题2：电缆进入盘柜，当第5、8点同时发生，即“进入高压开关柜及低压配电盘、箱，又做电力电缆终端头，”预留量是否2+1.5=3.5米所以要根据实际发生，根据可能有一下四种组合：3、电缆预留量：假定项目：落地式配电柜高2米*宽0.8米*厚0.6米电缆顺电缆沟从下面进入配电箱电缆总量=（己按图算至配电箱底+进箱预留量）*（1+2.5%）问题：预留量：答案4个：1.预留=高+宽=2+0.8=2.82.预留=高+宽+电缆头=2+0.8+1.5=4.33.预留=2 （盘下进出线，定额规定）=24.预留量=2+1.5（箱预留+电缆头）=3.51、关于电缆敷设中套用垂直通道定额2-622子目与普通电缆子目2-618如何界定：（安徽或全国2000安装定额）现工程中电缆使用量较多，我公司在一幢18层高层建筑中，电缆敷设在电气竖井中竖直的桥架内（说明：电气竖井每层为长1.8M、宽1.5m、层高为2.9m，且每层竖井有顶及底板，预留桥架洞口，以后做防火封堵）人可以站在井内操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆头预留长度计算规则
1. 焊接长度：电缆头焊接的一端通常需要将电缆导体与焊接端子进
行焊接连接。
为了确保焊接质量可靠，一般会要求焊接长度不小于焊接端
子长度的1.5倍。
例如，焊接端子长度为20mm，则焊接长度应不小于
30mm。
2. 埋入长度：电缆头焊接另一端的外绝缘层通常需要埋入电缆头内部，以增强电缆头与电缆之间的连接强度。
埋入长度一般要求不小于焊接
长度的50%。
例如，焊接长度为30mm，则埋入长度应不小于15mm。
3. 剥皮长度：电缆头的外绝缘层需要进行剥皮处理，以便将内部导
体露出，进行焊接或连接操作。
剥皮长度一般要求不小于焊接长度的1倍。
例如，焊接长度为30mm，则剥皮长度应不小于30mm。
4. 预留长度：除了上述三个方面的长度，还需要额外预留一定长度，以备后续的接线、维修或更换电缆头时能够有足够的余量。
预留长度一般
要求不小于焊接长度的20%。
例如，焊接长度为30mm，则预留长度应不小
于6mm。
总结起来，电缆头预留长度的计算规则包括焊接长度、埋入长度、剥
皮长度和预留长度四个方面。
焊接长度一般不小于焊接端子长度的1.5倍，埋入长度不小于焊接长度的50%，剥皮长度不小于焊接长度的1倍，预留
长度不小于焊接长度的20%。
这些规则的目的是为了确保电缆头与电缆之
间的连接质量可靠，并且方便后续的操作和维护。
