冷拔钢管生产工艺
冷拔无缝钢管技术操作规程
冷拔无缝钢管技术操作规程文件名称:工艺文件文件编号: **-JW-03-03 编制: 审核:会签:标准化:批准:2014年5月1.适应范围：本规程规定了************有限公司冷拔工艺技术内容及要求。
2.工艺流程：退火连拔管料——打头——酸洗——清洗——磷化——清洗——皂化—拔制中间热处理———热处理——矫直——切割——检验——成品——打包入库3.产品规格范围及主要钢种3.1规格范围目前产品主要范围为：外径10—102，壁厚1—143.2钢种范围10、20、35、45、Q345B、20Cr、40Cr、30CrMo、42CrMo、37Mn5等4.打（改）头4.1设备：150公斤空气锤3台、轧尖机3台、65公斤空气锤1台、160吨磨擦压力机1台。
4.2操作技术要求：4.2.1来料必须按钢号、炉号、规格、支数和质量情况进行核对是否与工艺流转卡相符，若不相符及时查对处理。
4.2.2开车前必须对所有使用运转设备的润滑情况进行检查。
4.2.3按工艺流转卡进行打（改）头，不得任意更改，如发现工艺不合理应及时与工艺（质量）员联系。
4.2.4打（改）头技术要求：4.2.4.1打（改）头头部中心线与管料中心线一致，不得弯曲；4.2.4.2打（改）头应圆正结实，过渡部分无棱角；4.2.4.3打（改）头加热长度不得超过180mm，冷拔断头管打头时，加热长度尽量缩短，温度不宜太高，应符合温度控制表规定。
4.2.5钢管打（改）头加热温度控制如下：4.2.6打头时，应选毛管头部进行（冷拔在制品中间切断后，分别打头部和尾部，切老头管子应打头部）。
4.2.7打（改）头后，钢管尾部应放齐，不同规格钢号、炉号、批号的钢管应分别堆放，壁厚小于2mm的钢管应轻拿轻放，防止压扁、摔弯等。
5.酸洗5.1设备：花岗岩石槽规格（内腔尺寸：长×宽×深m）12×1.0×1.05.2硫酸酸洗的使用制度新溶液中硫酸的浓度(%) 15—24酸洗液的温度（℃）50—70硫酸的最低浓度（%）4—7硫酸亚铁的含量（克/升）＜200—250酸洗时间（分）：毛管30—60中间管15—255.3盐酸溶液的使用制度盐酸浓度( %) 8—12亚铁含量（克/升）＜100酸洗温度（℃）室温酸洗时间（分）30—605.4操作技术要求5.4.1严格核对酸洗的管料与工艺流转卡是否相符，若不符则应及时处理，不同钢号、炉号、规格的钢管必须分开酸洗。
astm a999的冷拔工艺内径公差等级

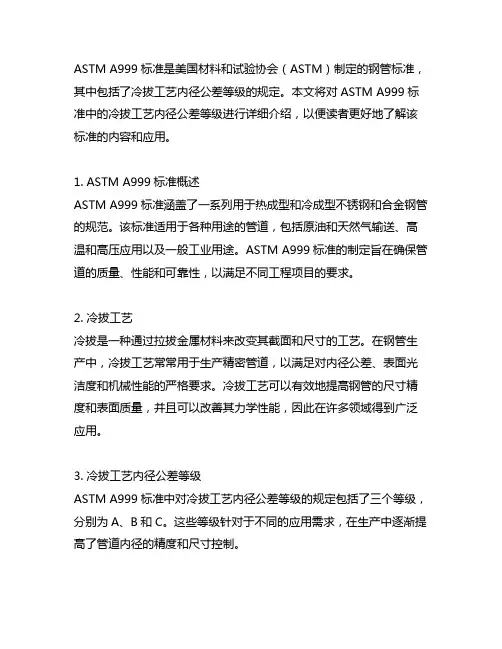

ASTM A999标准是美国材料和试验协会（ASTM）制定的钢管标准，其中包括了冷拔工艺内径公差等级的规定。
本文将对ASTM A999标准中的冷拔工艺内径公差等级进行详细介绍，以便读者更好地了解该标准的内容和应用。
1. ASTM A999标准概述ASTM A999标准涵盖了一系列用于热成型和冷成型不锈钢和合金钢管的规范。
该标准适用于各种用途的管道，包括原油和天然气输送、高温和高压应用以及一般工业用途。
ASTM A999标准的制定旨在确保管道的质量、性能和可靠性，以满足不同工程项目的要求。
2. 冷拔工艺冷拔是一种通过拉拔金属材料来改变其截面和尺寸的工艺。
在钢管生产中，冷拔工艺常常用于生产精密管道，以满足对内径公差、表面光洁度和机械性能的严格要求。
冷拔工艺可以有效地提高钢管的尺寸精度和表面质量，并且可以改善其力学性能，因此在许多领域得到广泛应用。
3. 冷拔工艺内径公差等级ASTM A999标准中对冷拔工艺内径公差等级的规定包括了三个等级，分别为A、B和C。
这些等级针对于不同的应用需求，在生产中逐渐提高了管道内径的精度和尺寸控制。
3.1 等级AASTM A999标准中规定的等级A适用于精密管道，其内径公差较小且要求较高。
这种等级的钢管通常用于高精度要求的机械零部件、精密仪器仪表等领域。
3.2 等级B等级B适用于一般工业用途的钢管，其内径公差要求适中。
这种等级的钢管通常用于一般的输送管道、压力容器等工程项目。
3.3 等级C等级C适用于一般结构用途的钢管，并且其内径公差较大。
这种等级的钢管通常用于一般建筑结构、排水管道等普通应用领域。
4. 结论ASTM A999标准中关于冷拔工艺内径公差等级的规定，明确了对于不同用途钢管的内径精度和尺寸控制要求，为钢管生产和应用提供了科学依据。
在实际生产和选用钢管时，应根据具体的工程需求和标准的要求进行选择，以确保钢管的质量和性能满足工程要求。
5. 应用领域钢管作为工业领域中不可或缺的材料，在各种工程项目中都扮演着重要角色。
无缝钢管冷拔(轧)无缝钢管制造工艺

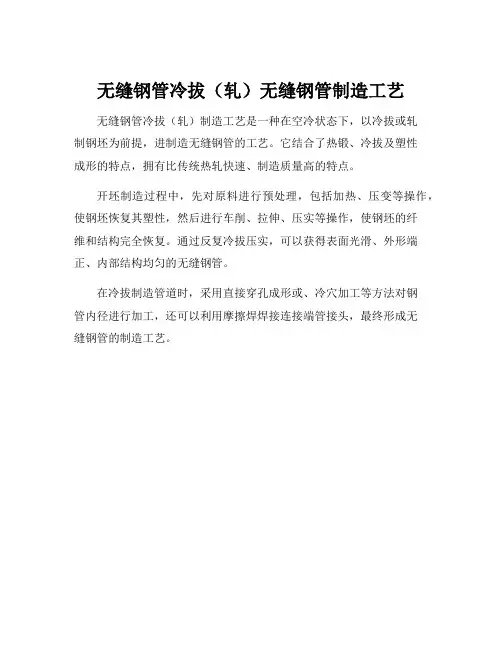

无缝钢管冷拔（轧）无缝钢管制造工艺
无缝钢管冷拔（轧）制造工艺是一种在空冷状态下，以冷拔或轧
制钢坯为前提，进制造无缝钢管的工艺。
它结合了热锻、冷拔及塑性
成形的特点，拥有比传统热轧快速、制造质量高的特点。
开坯制造过程中，先对原料进行预处理，包括加热、压变等操作，使钢坯恢复其塑性，然后进行车削、拉伸、压实等操作，使钢坯的纤
维和结构完全恢复。
通过反复冷拔压实，可以获得表面光滑、外形端正、内部结构均匀的无缝钢管。
在冷拔制造管道时，采用直接穿孔成形或、冷穴加工等方法对钢
管内径进行加工，还可以利用摩擦焊焊接连接端管接头，最终形成无
缝钢管的制造工艺。
冷拔钢管的工艺

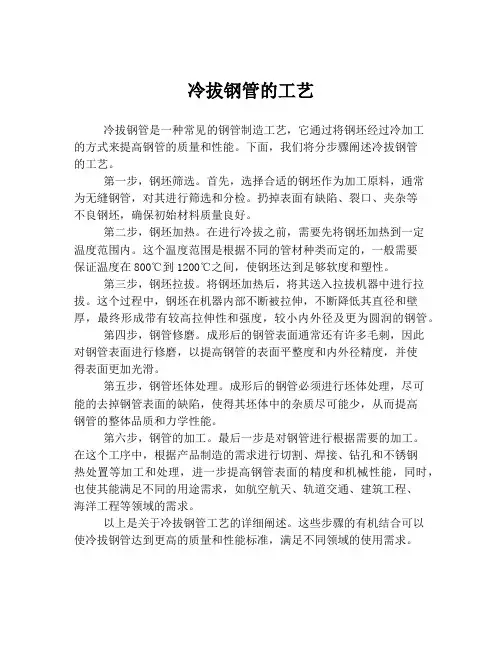

冷拔钢管的工艺冷拔钢管是一种常见的钢管制造工艺，它通过将钢坯经过冷加工的方式来提高钢管的质量和性能。
下面，我们将分步骤阐述冷拔钢管的工艺。
第一步，钢坯筛选。
首先，选择合适的钢坯作为加工原料，通常为无缝钢管，对其进行筛选和分检。
扔掉表面有缺陷、裂口、夹杂等不良钢坯，确保初始材料质量良好。
第二步，钢坯加热。
在进行冷拔之前，需要先将钢坯加热到一定温度范围内。
这个温度范围是根据不同的管材种类而定的，一般需要保证温度在800℃到1200℃之间，使钢坯达到足够软度和塑性。
第三步，钢坯拉拔。
将钢坯加热后，将其送入拉拔机器中进行拉拔。
这个过程中，钢坯在机器内部不断被拉伸，不断降低其直径和壁厚，最终形成带有较高拉伸性和强度，较小内外径及更为圆润的钢管。
第四步，钢管修磨。
成形后的钢管表面通常还有许多毛刺，因此对钢管表面进行修磨，以提高钢管的表面平整度和内外径精度，并使得表面更加光滑。
第五步，钢管坯体处理。
成形后的钢管必须进行坯体处理，尽可能的去掉钢管表面的缺陷，使得其坯体中的杂质尽可能少，从而提高钢管的整体品质和力学性能。
第六步，钢管的加工。
最后一步是对钢管进行根据需要的加工。
在这个工序中，根据产品制造的需求进行切割、焊接、钻孔和不锈钢热处置等加工和处理，进一步提高钢管表面的精度和机械性能，同时，也使其能满足不同的用途需求，如航空航天、轨道交通、建筑工程、海洋工程等领域的需求。
以上是关于冷拔钢管工艺的详细阐述。
这些步骤的有机结合可以使冷拔钢管达到更高的质量和性能标准，满足不同领域的使用需求。
金属材料冷拔工艺流程
金属材料冷拔工艺流程金属材料的冷拔工艺是一种常用的金属加工方法，通过在不加热的情况下将金属材料压制成所需的形状和尺寸。
该工艺具有高效、节能、精度高的特点，在各个行业中都有广泛的应用。
下面将介绍一种常见的金属材料冷拔工艺流程。
首先，冷拔工艺的第一步是准备金属原料。
通常情况下，选择钢材作为冷拔的原料，可以是普通碳钢、合金钢或不锈钢等。
在选择原料时需要根据拔制件的要求来确定材料的成分、硬度和尺寸等参数。
第二步是将原料进行切割。
根据拔制件的尺寸和形状要求，将原料切割成一定长度的坯料。
切割的方式可以是剪切、锯切或者火焰切割等。
第三步是进行坯料的热处理。
这一步是为了改善钢材的组织结构和性能，通常使用的热处理方法有退火、正火、淬火和回火等。
热处理的过程中需要控制好温度和时间，使得金属材料能够得到所需的组织结构和硬度。
接下来是坯料的表面处理。
通常情况下，金属材料的表面会存在一定的氧化铁皮或者锈蚀层，需要通过酸洗、抛光或者电解镀锌等方式进行表面处理，以保证得到光滑、干净的表面。
第五步是将处理好的坯料进行预拔。
预拔是为了使得金属材料达到所需的形状和尺寸，同时也可以改善材料的组织结构和性能。
预拔的过程中需要根据拔制件的要求来确定拔制比例和拔制顺序，以保证得到满足要求的拔制效果。
第六步是进行主拔。
主拔是将预拔后的坯料继续进行压制，在不断的拔制过程中，金属材料的截面积逐渐减小，长度逐渐延长，从而得到所需的形状和尺寸。
主拔的过程中需要控制好拔制的力度和速度，避免产生过大的变形应力导致材料断裂。
最后一步是进行尺寸校核和表面处理。
在拔制过程中，需要不断地测量和校核拔制件的尺寸和形状，确认是否满足要求。
同时，还需要对拔制件进行表面处理，以去除可能出现的表面缺陷，保证拔制件的质量。
综上所述，金属材料冷拔工艺流程包括准备原料、切割、热处理、表面处理、预拔、主拔、尺寸校核和表面处理等多个步骤。
每一步都需要精确的操作和控制，以保证最终得到满足要求的拔制件。
冷拔工艺
预防和消除方法
凹折 在钢管纵 向上，管 壁厚向内 呈条状凹 陷 开裂 呈穿透管 壁的纵向 裂开( 裂开(全长 和局部) 和局部)
空拔薄壁管时，减径量过大 钢管锤头部过渡太急 管料局面过薄
合理分配减径量 锤头部应平缓，无皱折 管料修磨位置长宽比要 合适
5
空拔管变形量过大 热处理不当，加工硬化未全部 消除 拔制后未及时热处理 连拔道次多，加工硬化严重 钢管本身塑性低
冷 拔 生 产工 艺
技术中心
2007.10
主要内容
一、概述 二、冷拔工艺流程 三、工序作用及要求 四、冷拔钢管缺陷及分析 五、50分厂生产特点 50分厂生产特点
一、概述
无缝钢管的分类： 热加工：热轧、热挤（扩） 冷加工：冷拔、冷轧 冷拔是将经热加工后的管材在冷状态下进行再加工，以生产精密、 薄壁、小径产品的生产方法。 优点：①极小径、极薄（毛细）管；②尺寸精度高和表面粗糙度好； ③异型、变断面；④与相应的热处理方法结合，可获得多种机械 性能。 缺点：①工序较多；②道次变形量小；③生产周期长；④金属消耗高。
合理编排拔制表 合金管和连拔管拔后及 时热处理 按工艺要求进行热处理
序 缺陷 号 名称 6
特征
产生原因
预防和消除方法
麻面 表面成片 的细点状 凹坑
过酸洗 氧化皮厚，矫直量压入基体 钢管表面有油污，加热时烧 成麻面 酸洗后停放时间过长产生锈 蚀
保证酸洗质量 退火温度和时间要控 制 清洁生产
7
划道 内外表面 呈纵向直 线型的划 痕，多为 沟状
⑷润滑 通过润滑降低磨擦能达到减少变形力和变形功，增加道次变形 量，减少工模具损耗，提高工模具使用寿命，，避免由于工模具磨 损和粘结金属而影响钢管内、外表面质量，以提高加工速度，降低 成本。 润滑分磷化和皂化两个步骤。 磷化：在钢管表面形成一层疏松多孔而又附着力极强的磷化膜。 ZnO+Zn(NO3)2+H3PO4 Fe2++HPO42-→FeHPO4↓ Fe2++PO43-→Fe3(PO4)2↓ 皂化 ： 钢管经磷化后所生产的磷化膜仅是润滑剂的载体。必须 钢管经磷化后所生产的磷化膜仅是润滑剂的载体。必须 要涂上工业肥皂或其它金属润滑剂。
不锈钢无缝管冷拔作业指导书
2.9断头管应重新打头或焊头，经润滑烘干后继续拔制，僵管需要及时处理。
2.10必须经常检查壁厚千分卡和游标卡尺的精确度，保持测量工具的整洁，严禁使用不精确的测量工具。
2.11生产过程中分清钢种、炉号、规格，谨防“三混”事故发生．
3.0冷拔（扩）制生产过程工艺
XXXX有限公司
作业指导书
文件编号
BJQMS03-7.5.1-06
版本/状态
B/0
文件名称
冷拔作业指导书
页码
1/1
视原材料的材质不同而变化。
3.5对于不常用的成品规格，其拔制工艺应遵循3.1、3.2、3.3之规定，常用成品规格其拔制工艺见拔制工艺表。
4、每批次作业完毕，填写拉车工艺原始记录和生产工艺流转卡。
2.3严格按照工艺要求规定的规格配制模具，不得随意更改。如需要更改工艺时，必须得到有关技术人员的许可。
2.4 严格控制钢管尺寸，尤其是成品，应按规定的公差执行。拔制过程中经常检验表面质量及尺寸公差，做到“一看、二量、三摸”。
2.5 在拔第一支钢管时，每道都要测量钢管的尺寸。在每换一次模具时，也必须测量钢管的尺寸，并随时注意表面拉毛现象。
2.6在冷拔时，应合理控制冷拔转速。空拉时，拔制速度在3档，即5~6m/min；减径量在5mm以下或减壁量在1mm以下时，拔制速度在2档，即2~3m/min；减径量在5~10mm或减壁量在1~2mm时，拔制速度在1档，即1~2m/min。
2.7拔制中发现严重拉毛、开裂、断头等情况时，应及时向技术人员反映，及时作出处理。若是上道工序的原因，应退回重新处理。
3.1根据冷拔成品管的规格，合理地选择荒管外径和壁厚来确定。
3.2成品规格取决于荒管的外径和壁厚。
冷拉钢标准
冷拉钢标准冷拉钢是一种通过冷拔工艺制成的钢材，具有高强度、高硬度、高弹性和优异的耐腐蚀性能等特点。
在建筑、机械、汽车、船舶、铁路等行业得到广泛应用。
以下是关于冷拉钢标准的详细介绍。
一、冷拉钢的分类冷拉钢按照制造工艺的不同，主要分为以下几类：冷拉钢棒：通过冷拔制成的各种圆形、方形、六角形等截面的钢棒。
根据用途和性能的不同，又可分为碳素结构钢、优质碳素结构钢、低合金结构钢、合金结构钢等。
冷拉钢管：通过冷拔制成的各种规格的钢管，如圆管、方管、异形管等。
根据用途和性能的不同，又可分为一般结构用钢管、输送流体用钢管、锅炉用钢管等。
冷拉钢板：通过冷拔制成的各种厚度和宽度的钢板，根据用途和性能的不同，又可分为碳素结构钢板、低合金结构钢板、合金结构钢板等。
二、冷拉钢的生产工艺冷拉钢的生产工艺主要包括以下步骤：冶炼：将铁矿石、废钢、铁合金等原料进行冶炼，制成钢坯或钢材。
坯料准备：对冶炼得到的钢坯或钢材进行表面清理、切割、矫直等处理，使其符合冷拉钢的生产要求。
冷拔：将坯料通过多道次的拉拔，使其逐渐变细，达到所需的形状和尺寸。
热处理：根据需要，对冷拉钢进行热处理，以调整其力学性能、硬度、韧性等指标。
加工：对冷拉钢进行加工，如切割、弯曲、钻孔等，以满足不同行业的需求。
三、冷拉钢的标准要求冷拉钢作为一种重要的结构材料，其质量直接影响到产品的性能和使用安全。
因此，在生产和使用过程中，应遵循相应的标准要求。
化学成分：冷拉钢的化学成分应符合相关标准和行业要求。
如碳素结构钢的碳含量应在0.12%-2.50%之间，优质碳素结构钢的碳含量应在0.12%-2.06%之间。
机械性能：冷拉钢的机械性能应符合相关标准和行业要求。
如碳素结构钢的抗拉强度应不小于410MPa，屈服点应不小于240MPa；优质碳素结构钢的抗拉强度应不小于540MPa，屈服点应不小于360MPa。
显微组织：冷拉钢的显微组织应符合相关标准和行业要求。
如碳素结构钢的晶粒度应不小于8级，珠光体含量应不小于80%；优质碳素结构钢的晶粒度应不小于8级，珠光体含量应不小于90%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷拔钢管生产工艺
冷拔钢管，冷轧钢管机组是用冷轧、冷拔或冷轧和冷拔相结合的冷加工方法生产管材的整套装备组合，是对热轧管材或焊接管进行深度加工的机组。
冷拔机组是依据管材(圆钢穿孔毛坯管、热轧无缝钢管、焊接钢管)的加工性能、管材尺寸、质量要求以及投资和效益来选择的对管料进行外径、内孔、壁厚、直线度、外表状态的一种粗加工方式，从而使管材达到尺寸更精确，外表更光滑、内孔更圆润、机械加工余料更小，促进后续机械加工等深加工精加工用户达到节约钢材的目的的一种相对性的辅助加工流程。
冷拔管加工的基本工序有:
1.管料供给---冷拔管价格所用管料为热轧成品管或半成品管、挤压管以及焊接管;
2.管料准备---对原材料管料进行尺寸、壁厚、内孔、材质进行检查、打捆、酸洗、清洗、冲洗、中和、烘干、涂润滑剂等一系列前期工作;
(3)冷加工(冷轧或冷拔)---对已经前期处理过的原材料上冷轧或冷拔机组进行相应的生产流程;
(4)成品检验---对冷轧或冷拔生产线上已完成的产品进行外径、内孔、壁厚测量的基本操作后，对已生产完成的产品进行热处理、矫直、取样、切头尾、检查(人工检查和各种探伤)、水压试验、涂油、包装、入库等。
注：不同的产品精整内容有所差异。
本资料由聊城鹏煜钢管有限公司整理提供，转载请注明出处。
