5孔插座带一个开关面板接线图

实训5-一室一厅家庭照明电路的安装实训

[学生]电工基础实训报告一、实训项目：一室家庭照明电路的安装实训二、实训目的：1、掌握导线的正确可靠的连接方法；2、了解照明电路原理、构成和接线方法。

三、实训器材导线、灯座、插座、灯泡、开关、工具。

四、实训原理1、项目要求布置一盏灯，一个五孔插座，一个开关，漏电保护器。

各器具的安装要符合低压照明电路安装规范。

五、操作步骤：1、按照要求设计电路图；2、根据设计电路图连接线路。

六、注意事项：（1）灯具的安装高度：室内一般不底于2.4M，室外一般不得底于3M。

（2）室内照明开关一般安装在门边易于操作的地方。

拉线开关的安装高度一般离地2--3M，墙壁开关一般离地1.3M，离开框的距离一般为150~200mm。

（3）明装插座距离地面不低于1300mm，安装插座的底边距地高度一般为300mm，壁挂式空调插座的高度为1900mm[教师]任务二：一室一厅家庭照明电路的安装实训【教学目的】1、学生通过照明线路的安装与维修的实践技能训练，使学生掌握电工的基本操作工艺、常用电路的安装及工作原理等。

2、掌握导线的正确可靠的连接方法；3、了解照明电路原理、构成和接线方法4、会使用数字式万用表进行测量5、会使用常见的电工工具，如剥线钳、测电笔的使用。

【教学重点】一室一厅家庭照明电路电路的安装【教学难点】一室一厅家庭照明电路电路的安装【教学方法】讲授法、任务驱动法、指导法【实训用具】导线、灯座、插座、灯泡、电能表、剥线钳、尖嘴钳、电工锤、布线木板、开关、线卡。

【教学时间】10学时【项目要求及说明】项目要求客厅布置一盏灯，一个五孔插座，一个开关，客厅进线处安装电能表、总控刀闸、漏电保护器；卧式安装一盏灯，要求能用两个开关控制。

用两块木板模拟两间房子。

【知识准备】（1）认识各种各样的灯：（3）灯具选用原则环境条件：应注意防火，防爆，灰尘，潮湿。

震动和化学腐蚀等环境。

2）经济性：主要考虑初始投资费用（灯具购置费），年运行费（电费，灯具更换费）以及年维护费（换灯和人工费），应尽量选择既经济有方便的灯具。

最详细的家庭装修开关插座布置表

最详细的家庭装修开关插座布置表首先解释一下一些常见概念！1、多位开关：几个开关并列，各自控制各自的灯。

往往也称：双联、三联，或一开、四开等。

2、双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。

3、夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。

注意：带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；荧光几年以后则会变暗。

4、调光开关：可开关并可通过旋钮调节灯光强弱。

注意：不能与节能灯配合使用。

5、10A：满足家庭内普通电器用电限额。

6、16A：满足家庭内空调或其它大功率电器，注意：电器的插头规格。

7、插座带开关：可以控制插座通断电；也可以单独作为开关使用。

多用于常用电器处，如微波炉、洗衣机等，还有用于镜前灯。

8、边框、面板：组装式开关插座，可以调换颜色，拆装方便。

9、空白面板：用来封蔽墙上预留的查线盒，或弃用的墙孔。

10、暗盒：安装于墙体内，走线前都要预埋。

11、146型：宽是普通开关插座二倍，如有些四位开关、十孔插座等。

注意：长型暗盒才能安装。

12、多功能插座：可以兼容老式的圆脚插头、方脚插头等等。

13、专用插座：英式方孔、欧式圆脚、美式电话插座、带接地插座等。

14、特殊开关：遥控开关、声光控开关、遥感开关等。

15、信息插座：指电话、电脑、电视插座。

因后端的接插模块正牌货市场价很高，所以都较贵。

16、宽频电视插座：(5-1000MHZ)适应个别小区高频有线电视信号。

17、TV-FM插座：功能与电视插座一样，多出的调频广播功能用的很少。

18、串接式电视插座：电视插座面板后带一路或多路电视信号分配器。

看下表：其次、插座、开关的高度如何确定？1、卧室■ 床头双控、在床头柜上、面离地、与插座持平700mm～800mm（一般距床头柜上100～150mm）。

■ 床头壁灯的安装高度为壁灯下口离地1.5m～1.7m为佳；床头壁灯挑出墙面的距离，大约为95～400mm。

插座、开关面板附图大全

松本86型，一位开关，10A/～250V，5个（参考图片）附图二松本86型，二位开关，10A/～250V，5个（参考图片）附图三松本86型，三位开关，10A/～250V，5个松本86型，四位开关，10A/～250V，5个（参考图片）附图一松本86型，一位指甲开关，10A/～250V，5个（参考图片）附图一松本86型，二位指甲开关，10A/～250V，5个松本86型，三位指甲开关，10A/～250V，5个（参考图片）附图一松本86型，四位指甲开关，10A/～250V，5个（参考图片）附图一松本86型，五位指甲开关，10A/～250V，5个松本86型，带一位指甲开关二三极插座，10A/～250V，5个（参考图片）附图五松本86型，带开关二三极插座，10A/～250V，5个（参考图片）附图六松本86型，三极扁脚插座，10A/～250V，5个松本86型，三相四孔圆脚插座，～380V，11个（参考图片）附图六松本86型，二三极插座，10A/～250V，520个（参考图片）附图三松本86型，单相二三极插座(地插)，10A/～220V，14个锦绣银湾三期4座1～5梯公共照明用松本86型，C8系列，三线制，声光控延时开关，带指示灯，3A/～250V，88个（参考图片）附图十松本86型，电话/网络信号插座，数量11个（参考图片）附图I地插(电话网络一体、带底盒)，1套松本86型,电视信号插座,数量11个（参考图片）附图十C8系列：防溅水（盒）面盖，24个（参考图片）附图七松本86型（大板式）,二三极插座(加防水溅面盖)，AC220V/10A(卫生间洗手台用)。

(整理)开关插座简述

第五章、强电：开关插座开关:1、开关的分类2、开关的定义3、开关接线图4、开关的符号表示5、开关的安装选择6、开关的安装要求7、开关插座十大品牌1、开关的分类2、开关的定义单联：单（联）开，双联，三联是指一个开关面板上有几个开关按键。

单控：又称单极，表示一个开关按键只能控制一个用电器或一组用电器。

双控：指一盏灯有两个开关(可以在不同的地方控制开关同一盏灯，比如卧室进门一个，床头一个，同时控制卧室灯) ，卧室常用。

单极开关：就是只分合一根导线的开关，即一次能控制的线路数，“极”即常说的正负极，即火线和零线。

也可以叫单联、双联、三联开关或者叫做一开、双开、三开开关，完整叫法：单级开关叫单级单联开关双级开关叫双级单联开关单联开关叫单级单联开关双联开关叫单级双联开关3、开关接线图（1）三联单控开关接线图（2）单联双控开关接线图（3）开关接线：在照明电路中，为了安全用电，开关必须装在相（火）线上。

如装在零线，灯灭以后，灯口仍有高电位，很危险。

一只开关控制多盏灯时，几盏灯均应并联接线，而不是串联接线。

楼梯、楼道和厕所照明宜单设一个回路，以便于下班后断电，而只保留楼梯和楼道的照明。

翘板开关一般是下扳断开上扳闭合。

（4）穿线根数1）水平敷设管内导线的数量已有标示，根据导线短线数量或导线旁边数字即可判断。

2）连接开关的竖直管内的导线数量。

•“联”数加一：如双联开关有三根线。

•“极”数翻倍：如单极开关有两根线，双极需四根线。

3）插座管道内的导线数量：由n联中的极数最多的插座决定。

4、开关的符号表示（1）明装单联单控开关（2）暗装单联单控开关（3）密闭（防水）单联单控开关（4）防爆单联单控开关（5）单联双控拉线开关（6）带指示灯开关（7）多拉开关，如用于不同照度控制（8）定时开关，如用于延寿节能开关（9）分别为：声控开关（延迟开关）；钥匙开关（10）按钮；按钮盒；带指示灯按钮5、开关的安装选择6、开关的安装要求定开关位置，应便于操作，应符合下列要求：1）开关和插座明装方法：将木台固定在墙上，固定木台用的螺丝长度约为木台厚度的2~2.5倍，然后再在木台上安装开关或插座。

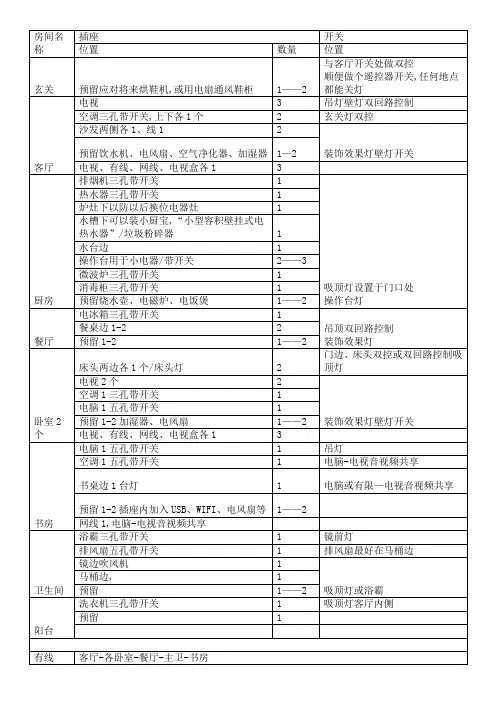

室内装修插座布置

一、房间配电设计说明1、需要单独设置专线的地方：空调、厨房、电热器、卫生间取暖器、电热水器;2、明确空开负荷量：16A--实际控制在1500W内,普通照明没问题;20A--实际控制在2000W内,一般电视音响足够,但微波炉加热水器有点悬25A--实际控制在2000W内,空调适用3匹,32A--实际控制在3000W内,空调适用4匹,40A--实际控制在4500W内;总结：入户总空气开关60A,照明10A,空调插座40A,其它的全用25A;3、模块需求：门铃、报警、宽频电视、宽带1根线、2根线、线、电脑线尽量留2根,线也用电脑线代替;4、很多人并没有注意到,冰箱是需要配一个独立的低压开关的;二、电线的选择1、电路线径计算：进户线10平方,照明线平方,普通插座平方,空调线4平方;2、厨房、卫生间用电较多且功率大,所有插座及浴霸电线最好都用4平方的;3、强电导线的选择1绝缘良好的单股铜芯导线2电线最好都用熟胶线,耐腐蚀性强;3劣质的铜芯尺寸往往比正规厂的尺寸小,而外包绝缘皮厚;4真线外皮包得紧,用手搓外皮不会转动,假线外皮与铜导线会脱离;5注意工长爱耍小聪明,买线也是好坏掺着买;6火线“红色”,零线“蓝色”,地线“黄绿色”;三、终端面板安装注意1、开关：底边距地宜为1300mm,不要装在门背后空调的控制开关只能在电源端;在线路上是不允许加的;2、插座：多多宜善；大功率电器如电烤箱等用16A插座；通常插座底边距地宜为300mm;挂壁空调插座底边高1900mm,电视机插座底边高650mm;脱排插座底边高2100mm,厨房插座底边高950mm,挂式消毒柜插座底边高1900mm,洗衣机插座底边高1000mm;3、区隔：电源线及插座与电视线及插座的水平间距不应小于500mm;四、墙面开槽、挖暗盒孔注意事项1、房屋内的承重墙是不允许开槽的;带有保温层的墙体在开槽之后,很容易在表面造成开裂;在地面开槽,更要小心不能破坏楼板,给楼下的住户造成麻烦;插座或者开关很难紧靠墙角,那里通常都是钢筋水泥浇筑的,不能刨槽;承重墙上如需安装暗盒,可以打掉批荡层,不能破坏内面钢筋结构;2、各种电路,都应该分开开槽走线,相互间不破坏;3、线槽应该横平竖直;这是为了以后电路检修知道埋的电管位置;4、吊灯自重3kg以上,先在顶板装后置埋件,再将灯具固定上;严禁装在木楔木砖上;五、电线穿线、接线1、应该等到PVC管安装好后,再统一穿电线;现在工人都是边穿电线边接管,很难保证以后电线可以顺利的更换;2、同一回路电线应穿入同一根管内,但管内总根数不应超过4根;管内导线的总截面积不应超过管内径截面积的40％;3、穿入配管导线的接头应设在接线盒内,线头要留有余量150毫米;4、接线应该是先进行涮锡,然后再用胶布缠绕7圈,绝缘带包缠应均匀紧密;5、管内穿线应分色;火线红色,零线蓝色或黑色,接地线为黄相间双色线;6、面向插座,上零下火或左零右火,接地为平方的双色软线;7、连接开关、螺口灯具时,应该相线先接开关;8、有的装修公司不穿地线用4分管,地线根本穿不进去,绝对危险;对于金属外壳的电器来讲,一旦漏电,谁碰到谁就是地线;9、电暖器安装不得使用普通插座,不得直接装在可燃构件上;10、卫生间插座安装防溅盒;11、在走线的位置作出标记;开槽埋线后,封墙前,拍照片留证特别是厨卫;完工后给出完整电路图,方便日后维修六、插座数量的需求注意1、门玄关：电源插座1—2个,应对将来烘鞋机,或用电扇通风鞋柜;门内侧欲留对讲器或门铃线口；门顶部欲留报警线口烟感,红外报警线;开关：与客厅开关处双控,顺便遥控器开关2、大客厅：线、电脑线、对讲器或门铃线电视的插座位置注意在电视机侧边,不是背后;空调插座尽量移近将来的空调位置,免得看到过长的电源线不好看;沙发边沿预留线口,旁预留插座以利于将来装子母机;沙发周围插座共2个,对应饮水机、暖茶壶、落地灯等; 空气净化器、电风扇餐桌边缘或底下装2个电源接线口;以对应电饭锅、火锅、取暖器;3、厨房间：在不同部位预留插座,一定要稍有富余;电源接口距地不得低于50cm,避免因潮湿造成短路;抽油烟机插座1个,放在抽油烟机围板两侧距地米处;冰箱处1个,放在冰箱左侧距地米处,以对应冰箱或微波炉;料理台处3个,以对应消毒柜、微波炉,电饭煲等;水槽上方1个,以对应电热水箱水槽下方1个,以对应将来的净水器门框上方1个,对应将来煤气报警器4、卫生间：插座装防溅盒,装在不易受到水浸泡的部位,如电热水器上侧;面盆附近留下2~3个插座以对应电吹风、电水壶等;面盆下的橱柜里面留一个;坐便器旁边1个,以对应将来取暖及以后装卫洗丽;镜前灯：可以留个线头,也可以留插座;插座一定选在坐便器左右,否则就没有安装意义了;5、卧室：床头柜上方要安装5孔插线板带开关;插座要预留在床头柜的上方或侧方;床头墙壁安装2个带开关插座,对应台灯、充电、笔记本、电热毯等; 梳妆台上方预留带开关的插座,以对应梳妆灯、吹风机等6、书房：写字台上方安装五孔插座、电脑插座、插座等;书架处预留1个插座,以对应落地台灯、咖啡机等;写字台下方预留插座1-2个,以备电脑配套设备电源用;7、阳台：插座2个,对应洗衣机、烘干机;照明灯光应设在不影响晾衣物的墙壁上开关应装在与阳台门相联的室内,不应安装在阳台内;。

电工必备五孔开关插座接线图-如何安装开关讲解-非常值得收藏

电工必备｜五孔开关插座接线图如何安装开关讲解非常值得收藏！装修工艺大师2017-10-22 22:06五孔开关真的可以说是一种非常常见的家用开关，简单理解，即带有一个两插与一个三插的电源插座。

五孔开关给我们日常生活带来了许多的便利，并且为使用者制造了一个相对安全的用电环境。

很多人不知道五孔开关插座如何接线，下文我们通过五孔开关插座接线图一起来学习学习。

首先，得学会区分灯线。

按照线的颜色来划分，红、黄、绿线属于火线，有电;蓝线属于零线。

花线为地线，有两种颜色，通常是黄、绿两种色彩。

灯的控制线为白线或黑线。

其次，了解接线方法，如下：L接进线为火线，N接进线为零线。

L孔与L1通过导线相连，即两孔插座正面右边的插孔内。

1.开关用作控制插足电源的通断，按照如下方法来连接：将火线接入开关的L接线端子(火线进线口)，将开关的L1接线端子(火线出线口)与两孔插座的L接线端子(火线接线口)相连，将零线接入插座的N接线端子(零线接线口)。

2.开关仅用来控制工具，不控制插座。

建议按照以下方法来接线：将火线接入开关的L接线端子，将开关的L1接线端子与灯头的一个接线端子相连接，将零线接入灯头的另一个接线端子，开头与灯之间形成相应的回路。

此外，再在火线接近两孔插座的L接线端子，将零线接入插座的N接线端子，两孔插座间形成另外一个回路。

事实上，带开关五孔插座的用途可以分为这三种情况：①开关控制插座;②开关控制单控开关;③开关控制双控开关。

开关控制插座接线图：开关控制单控开关：开关控制单控开关(开关需与双控开关一起配合)：如何安装开关如下开关插座的安装与我们的家居生活安全密切相关，开关插座安装不规范、不合理很可能带来火灾等安全隐患，因此，只有规范安装开关插座，才能保证家庭的用电方便与安全。

开关面板安装开关面板怎么接线现代家居生活离不开电，开关与插座作为我们日常生活中经常使用的电器附件，其安全性与耐用性是我们需密切关注的。

只有安装合格的开关插座，才能保证居家用电的方便与安全，因此开关插座的安装施工各位业主还是了解一些为好。

装修时开关插座布局

99%装修业主烦恼的开关插座布局，这样设计不后悔99%装修会有的两大遗憾：“这里少了插座”以及“装了插座不好用”。

说起开关、插座设计，总是老生常谈但非常非常重要的那句话：装修之前最好先确定家具尺寸、电器尺寸、电器型号，它们直接影响开关插座布局。

如果你还是很迷茫，不清楚这句话说的什么鬼，可以继续往下看了。

咱们模拟逛一遍屋子，就知道哪些家具、哪些家电对开关插座设计是有影响的，具体有什么影响。

1、进门手边最方便的位置布置玄关灯开关。

2、好多童鞋为了不摸黑进门，把玄关灯设置成人体感应的。

可以有两种方法，一是用智能开关连接感应器，二是用普通开关但是灯本身带感应器。

这两种都需要开关保持打开状态，才能实现感应功能。

3、这几年借着“收纳”热度，流行顶天立地柜，玄关柜常常做成上下分体的，中间有一小段台面，这里可以设1个五孔插座，可能用来：插烘鞋器，雨天和冬天很好用，不用把湿鞋拎到屋里；给电动平衡车充电；出门前临时充一充手机等。

1、电视背景墙的插座以“不露出”为原则，通常在电视柜后面，电视柜能定制更好，可以一起设计，把杂乱的线和设备都藏在电视柜里。

2、插座最少3个，给电视、机顶盒和路由器，还可能有音响、游戏机等，最好在已有需求基础上预留1—2个插座。

建议多用四孔插座，五孔的1—2个就行。

因为影音设备多是两孔插头，用三孔插头的很少。

3、壁挂电视那个插座可以单拎出来，放在电视背后，不放电视柜那里。

然后电视和机顶盒、游戏机的连接线都埋管走墙里，这样正面看如同无线，侧面看只露出很短的线，完美主义+强迫症童鞋可以考虑。

4、常用插座一般布置在沙发两侧低处，事先算好沙发长度很重要，避免插座被挡住。

可能的场景有：灯下阅读需要给落地灯或台灯1个两孔；躺在沙发上玩手机需要1个两孔；玩电脑需要1个三孔；以及空气净化器、加湿器等各需要1个两孔。

5、如果幕布设置在电视前，投影仪可以设置在对面沙发上方高处，需要两孔，可以设1—2个四孔插座，和信号口排在一起。
