一开五孔开关接线图
一开五孔插座原理
一开五孔插座原理

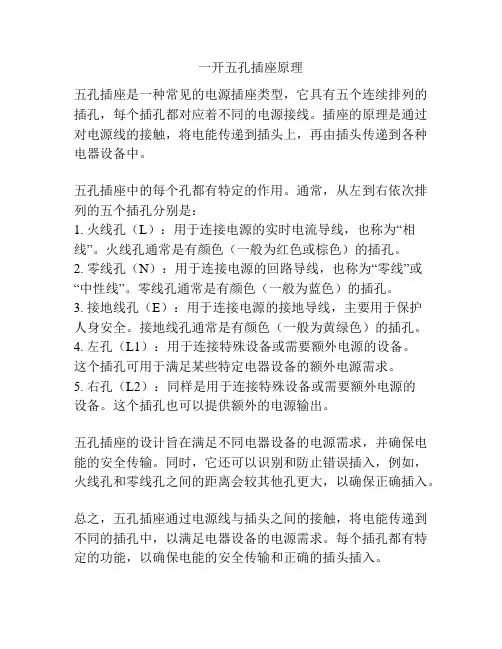

五孔插座是一种常见的电源插座类型，它具有五个连续排列的插孔，每个插孔都对应着不同的电源接线。
插座的原理是通过对电源线的接触，将电能传递到插头上，再由插头传递到各种电器设备中。
五孔插座中的每个孔都有特定的作用。
通常，从左到右依次排列的五个插孔分别是：
1. 火线孔（L）：用于连接电源的实时电流导线，也称为“相线”。
火线孔通常是有颜色（一般为红色或棕色）的插孔。
2. 零线孔（N）：用于连接电源的回路导线，也称为“零线”或“中性线”。
零线孔通常是有颜色（一般为蓝色）的插孔。
3. 接地线孔（E）：用于连接电源的接地导线，主要用于保护
人身安全。
接地线孔通常是有颜色（一般为黄绿色）的插孔。
4. 左孔（L1）：用于连接特殊设备或需要额外电源的设备。
这个插孔可用于满足某些特定电器设备的额外电源需求。
5. 右孔（L2）：同样是用于连接特殊设备或需要额外电源的
设备。
这个插孔也可以提供额外的电源输出。
五孔插座的设计旨在满足不同电器设备的电源需求，并确保电能的安全传输。
同时，它还可以识别和防止错误插入，例如，火线孔和零线孔之间的距离会较其他孔更大，以确保正确插入。
总之，五孔插座通过电源线与插头之间的接触，将电能传递到不同的插孔中，以满足电器设备的电源需求。
每个插孔都有特定的功能，以确保电能的安全传输和正确的插头插入。
国际电工一开五孔的接线方法
国际电工一开五孔的接线方法在电气工程中，国际电工一开五孔是一种常见的电源插座接线方式。
它由一个相位线和一个零线组成，能够提供安全可靠的电力供应。
下面将详细介绍国际电工一开五孔的接线方法及其相关知识。
一、国际电工一开五孔的接线方法国际电工一开五孔的接线方法是指将插座内部的五个孔位连接到正确的电源线上。
其中，左侧的两个孔位分别为相位线（L）和零线（N），右侧的三个孔位分别为地线（E）和两个保护接地线（PE）。
具体的接线方法如下：1. 将相位线（L）接线到插座左侧的相位线孔位上。
相位线通常为红色或棕色的线，它是电流传输的主要线路。
2. 将零线（N）接线到插座左侧的零线孔位上。
零线通常为蓝色的线，它是电流回流的线路。
3. 将地线（E）接线到插座右侧的地线孔位上。
地线通常为绿色或绿黄相间的线，它是用于保护人身安全的线路。
4. 将两个保护接地线（PE）分别接线到插座右侧的两个保护接地孔位上。
保护接地线通常也是绿色或绿黄相间的线，它们是用于保护设备安全的线路。
通过正确接线，国际电工一开五孔插座可以提供稳定、安全的电力供应，保护人身安全和设备的正常运作。
二、国际电工一开五孔的使用注意事项在使用国际电工一开五孔插座时，需要注意以下几点：1. 接线前，请确保电源已切断。
在进行插座接线或更换设备时，一定要先关闭电源开关，确保安全。
2. 确保插头与插座相匹配。
不同国家和地区可能存在不同的插头规格，使用时应选择合适的插头，并确保插头与插座的孔位对应正确。
3. 接线时要牢固可靠。
接线时，要将电线剥离一定长度，确保裸露的导线能够完全插入插座孔位，并使用螺丝或卡扣将导线固定住，以免接触不良或松动导致电路故障或安全事故。
4. 定期检查插座和电线。
使用过程中，应定期检查插座和电线的外观是否完好，如有破损或老化应及时更换，以确保电气设备的正常工作和安全使用。
5. 避免过载使用。
不同的插座和电源线具有不同的额定电流和功率，使用时应注意不要超过其额定范围，避免过载使用导致线路烧毁或设备损坏。
五孔开关接线

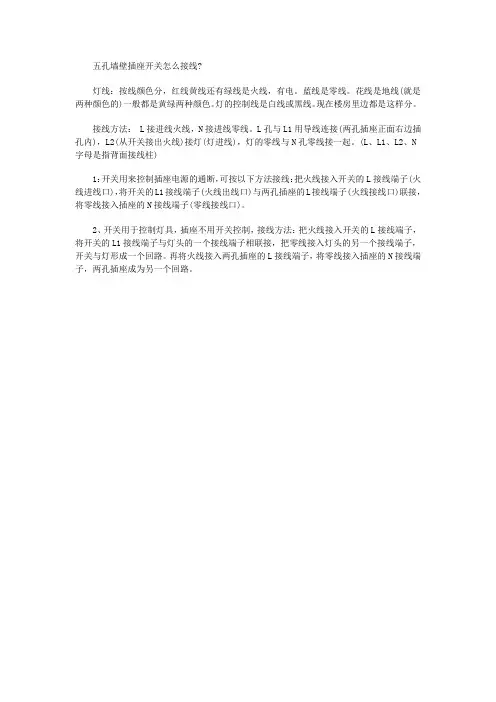

五孔墙壁插座开关怎么接线?
灯线：按线颜色分，红线黄线还有绿线是火线，有电。
蓝线是零线。
花线是地线(就是两种颜色的)一般都是黄绿两种颜色。
灯的控制线是白线或黑线。
现在楼房里边都是这样分。
接线方法： L接进线火线，N接进线零线。
L孔与L1用导线连接(两孔插座正面右边插孔内)，L2(从开关接出火线)接灯(灯进线)，灯的零线与N孔零线接一起。
(L、L1、L2、N 字母是指背面接线柱)
1：开关用来控制插座电源的通断，可按以下方法接线：把火线接入开关的L接线端子(火线进线口)，将开关的L1接线端子(火线出线口)与两孔插座的L接线端子(火线接线口)联接，将零线接入插座的N接线端子(零线接线口)。
2、开关用于控制灯具，插座不用开关控制，接线方法：把火线接入开关的L接线端子，将开关的L1接线端子与灯头的一个接线端子相联接，把零线接入灯头的另一个接线端子，开关与灯形成一个回路。
再将火线接入两孔插座的L接线端子，将零线接入插座的N接线端子，两孔插座成为另一个回路。
五孔双控开关插座接法
五孔双控开关插座接法开关插座是家庭和商业建筑中经常使用的电气设备，用于控制电器设备的开关和插座连接。
五孔双控开关插座是一种特殊类型的插座，具有两个开关控制同一个插座的功能。
本文将介绍五孔双控开关插座的接法方法，并对其安装步骤进行详细说明。
五孔双控开关插座的组成五孔双控开关插座由插座本体和两个开关组成。
插座本体有五个插孔，分别用于连接火线（L）、零线（N）、地线（E）和两个开关线（L1、L2）。
两个开关共同控制插座的通断，可以实现灯具、家电等设备的双重控制。
接法方法五孔双控开关插座的接法方法相对复杂，需要注意正确接线以确保安全。
接法的主要步骤如下：1. 准备工作首先，断开电源，确保电路处于安全状态。
然后，准备好所需的工具和材料，包括五孔双控开关插座、电线、螺丝刀、剥线钳、绝缘胶带等。
2. 定位位置确定五孔双控开关插座的安装位置，通常选择离电器设备比较近的位置，方便插拔和操作。
使用铅笔在墙壁上标记开关和插座的位置，并使用水平仪确保标记的水平。
3. 拆卸旧插座使用螺丝刀拆卸旧插座，逐一拆下连接电线的螺丝，并将旧插座从壁面拆卸下来。
4. 连接电线根据五孔双控开关插座的接法方法，将电线连接到相应的插孔上。
首先，将零线（N）用绝缘胶带绑好，插入插座背板上的零线孔，并用螺丝刀将螺丝固定住。
然后，将火线（L）插入火线孔，地线（E）插入地线孔，分别使用绝缘胶带绑紧并用螺丝刀固定。
5. 安装开关将两个开关与插座本体连接，依次将开关线（L1、L2）插入对应的插孔，并用螺丝刀固定。
确保开关线的连接稳固可靠。
6. 固定插座将五孔双控开关插座固定在墙壁上，使用螺丝刀将插座的底部螺丝拧紧。
确保插座牢固地安装在墙壁上。
7. 测试功能插上电源，打开插座开关进行功能测试。
确保插座的通断可以通过两个开关进行控制，并且灯具、家电等设备能正常工作。
总结通过以上步骤，我们可以成功地完成五孔双控开关插座的安装和接线。
在实施过程中，一定要谨慎行事，遵循电气安装的相关规范和标准，确保安全可靠。
各类开关接线图与实物图对照解析汇报
各类开关接线图与实物图对照解析2014-10-31 筑龙电气
1.开5孔插座接线图
2.开5孔插座接线分为两种
3.开关不控制插座，而是接照明
4.开关不接照明，而是控制插座
电源火线接开关进线和插座火（L）线（也就是说开关进线和插座火线进线并联接电源火线），开关出线接照明，再接插座零线（N），电源零、地线接插座零（N）、地（E）线。
L代表相线“火线”，N代表零线！插座上那样接就行了！至于你的开关上，因该是L，L1，L2 那样的3个表示，那是双联开关，主要用于2个开关同时控制一个灯用的！接开关的时候你把相线“火线”接到L点上，用电器线“开关到用电器的线”或许你用开关控制插座呢，呵呵哪个线随便你接L1，L2任何一个位置都行，只不过接在不一样的2个点上（L1，L2），那样开关的方向就刚好相反！
5.三联开关接线图
两个开关一个两相插座一个三相插座，应该怎么接线？
6.双联开关接线图
浴霸开关接线图
7.三相插座的3个脚有一个是接地的,就接L N 上面有标志的,剩下的一个是接地脚.
进线接0（火线），出线接1（火线），＼这线应是红色的。
零线是蓝色的。
地线（黄绿线）。
插座左边孔零线，右边火线。
两个开关的0用线连接好。
插座一样用线左对左，右对右连接好。
然后左边蓝线，右边红线。
家装电工不求人-开关插座接线图大全
家装电工不求人:开关插座接线图大全本文所提到的标号名称，根据品牌不同，可能有变动。
如，本文提到开关接线柱的标号为“L,L1,L2”，在有些品牌中可能是“COM,L1,L2”，但具体用法不变。
本文所涉及的接线柱位置，根据品牌不同，可能有变动，具体请以标号名称为准。
插座（五孔插座和三控插座）家庭用到的插座多是五孔插座（12A）以及三孔插座（16A），其背面的接线柱相同，接法也相同。
如用到地插，亦可在其背面找到这三个孔，但是排列位置有所不同。
单开单控开关（面板只有一个键，一个开关控制一个灯）接所有开关时都需要注意，接入开关的线必须是火线，零线直接接在灯上。
多开单控开关（面板上有多个键，每个键单独控制一个灯）以三开单控为例。
下图中的接法代表了一类多开单控开关，即只有一个进线接线柱。
另有一类开关，每个出线柱都对应一个进线柱，即有多个L。
此时只需把所有进线柱并联即可。
一开五孔插座（面板上是一个开关和一个五孔插座）一开五孔插座有两种使用方式，一种是开关控制旁边五孔插座的通断，这种接法适用于插座长期接通充电器、电磁炉等小功率设备，如果是热水器等大功率用电器，则可能发生危险；另一种接法是开关单独控制电灯，这种接法适用于床头等空间狭小的地方。
开关控制五孔插座——开关控制电灯——新型的一开五孔插座，开关对面对应3个接线柱，这样就形成了一个双控开关，更适用于床头。
其接法请结合下文单开双控开关。
二开五孔插座（面板有两个开关和一个五孔插座）单开双控开关（面板只有一个键，两个开关控制同一盏灯）单开双控开关的正面与单开单控开关相同，但是背面是3个接线柱。
单开多控开关多控开关是指3处及3处以上开关同时控制一盏灯。
其背面有6个接线柱。
使用时，需要与双控开关结合使用。
下图以3控为例。
双开多控开关（面板上有两个键，每个键都对应6个接线柱）双开多控开关，每个键都可以单独作为一个多控开关使用。
下图只给出了其中一个键的使用方法，另一个键与之相同。
英格朗五孔开关插座怎么接线
五孔开关插座接线图开关插座是家装中常见的电气产品，开关插座是带有插座的开关，所以在接线的时候跟普通的插座是不同的。
常见的是一开五孔的插座，开关可以控制灯，插座能通电，很多人不知道这种开关插座的接法，下面就来介绍一下。
一般在这种开关插座的背后都标注有L1,L11,L,PE,N。
有五个接口，也就是说要接的线有5条，零线、地线各一个，有两线绑在了一起，测出来是火线，还有一根单独的火线，问题就出现在这了。
火线另外接一截线连接到开关，灯泡的一根线接在开关另一头，灯泡的另外一根线接在零线上面。
开关是设计时就考虑好的，只要接相线、零线、公共三根线火线L零线N地线PE接到插座上的三个孔里面，从插座火线L接出来一根线到开关L1上。
灯头有两根线，一根从开关的另一个接线孔(应该是L11)接出，另一根从插座的N接出。
你说的两根绑一起的要接在插座的L上，单独的火线应该是开关上的L11。
一开五孔插座怎么安装，开关控制灯，插座常通电，主要是不知道火线怎么接如图，接线口分别为L1，L11，L，PE，N。
现在有五根线，零线，地线各一，有两线绑在了一起，测出来是火线，还有一根单独的火线，就晕在这儿了如图，火线另外接一截线连接到开关，灯泡的一根线接在开关另一头，灯泡的另外一根线接在零线上面。
开关是设计时就考虑好的，只要接相线、零线、公共三根线火线L零线N地线PE接到插座上的三个孔里面，从插座火线L接出来一根线到开关L1上。
灯头有两根线，一根从开关的另一个接线孔(应该是L11)接出，另一根从插座的N接出。
你说的两根绑一起的要接在插座的L上，单独的火线应该是开关上的L11。
如图，黄色线接地(PE)不接也行五孔带开是有4个接线端子的： L1 开关火线进线 L2 开关火线出线 N 零线GND或者三横一竖是地线接法有两种：1、带开关的插座：火线连接L1，零线连接N，花线接地线，L2空着即可;你说的两根线是一个火线一根零线，没有埋布地线，这种情况下，火线接L1，零线接N即可(请注意没有地线的插座，遇到短路空开会跳闸，而发生漏电则无法保护)。
各种插座接线图演示教学
各种插座接线图
两开五孔插座接线图
两开五孔插座接线图
N接零线，L接火线，另接地符号一个接地线
两个灯的火线进线分别接在开关的一个接口上，另一个接口接到灯座上的接口上，灯的零线不需要接开关或电源插座，直接接灯座上即可。
插座为火线接L接口，零线接N接口上就可以了。
灯的火线进线可直接用导线从电源插座的火线连接过来即可。
一开五孔插座接线图
一开五孔插座接线图
有线电视插座接线图
七孔插座接线图
中间那个是地线接口，两边的一边接一个火线，一边接一个零线，因为它设计时已经串好了，所以不用拱线了
下图是接有开关的接法
网络插座接线图
网络插座接线图
RJ45 型网线插头又称水晶头，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。
在具体应用时，RJ45 型插头和网线有两种连接方法（线序），
分别称作 T568A 线序
T568B 线序（图2）
三孔插座接线图
三孔带开关插座。
一开五孔接线方法
一开五孔接线方法五孔插座是我们家庭生活中常见的电器插座，它可以同时连接多个电器，为我们的生活提供了极大的便利。
但是，在使用五孔插座的过程中，我们可能会遇到一些接线问题，今天我们就来讨论一下一开五孔接线方法。
首先，我们需要明确五孔插座的接线原理。
五孔插座通常包括火线、零线、地线和两个保护接地线。
接线时，我们需要确保每根线都连接到正确的位置，以确保电器的正常使用和安全。
接下来，我们来介绍一开五孔接线的具体方法。
首先，我们需要准备好五孔插座、电线、绝缘套管和螺丝刀等工具。
接着，我们按照以下步骤进行接线：1. 确定火线、零线和地线的位置。
通常情况下，插座的背面会标有L、N、E的符号，分别代表火线、零线和地线。
我们需要根据这些标志来确定各线的位置。
2. 连接火线。
将火线插入插座背面标有“L”的孔中，并用螺丝刀拧紧螺丝，确保火线连接牢固。
3. 连接零线。
将零线插入插座背面标有“N”的孔中，并用螺丝刀拧紧螺丝，确保零线连接牢固。
4. 连接地线。
将地线插入插座背面标有“E”的孔中，并用螺丝刀拧紧螺丝，确保地线连接牢固。
5. 安装绝缘套管。
在连接好火线、零线和地线后，我们需要在插座的背面安装绝缘套管，以确保线路的安全性和稳定性。
通过以上步骤，我们就完成了一开五孔插座的接线工作。
在接线过程中，我们需要注意一些事项，比如在接线前要断开电源，确保操作安全；接线时要注意线头的绝缘处理，避免短路或漏电等问题。
总的来说，一开五孔接线方法并不复杂，只要我们按照正确的步骤进行操作，就能够顺利完成接线工作。
希望以上内容能够帮助大家更好地理解和掌握五孔插座的接线方法，保障家庭用电的安全和稳定。
一开五孔接线方法
一开五孔接线方法
一开五孔接线方法是一种常见的电气接线方式，通常用于家庭、办公室等场所
的电气布线。
在进行一开五孔接线时，需要注意一些细节和步骤，以确保接线的安全可靠。
下面将详细介绍一开五孔接线的方法和注意事项。
首先，准备好需要使用的工具和材料，包括一开五孔插座、电线、绝缘剥线钳、螺丝刀等。
在开始接线之前，务必确认断开电源，以免发生触电事故。
接下来，使用绝缘剥线钳将电线的外皮剥去一定长度，露出内部的导线。
根据
插座的接线方式，通常为火线、零线和地线，将导线分别连接到对应的接线孔中。
火线通常为红色或棕色，零线为蓝色，地线为黄绿色。
在接线时，务必确保导线连接牢固，没有松动，且不会出现短路的情况。
接着，将一开五孔插座固定在墙壁上，使用螺丝刀将插座的固定螺丝拧紧，确
保插座稳固不松动。
在固定插座时，要注意不要损坏电线，以免影响接线的质量和安全性。
接线完成后，再次确认所有接线牢固可靠，没有松动或脱落的情况。
然后，重
新合上电源，进行一次简单的测试，确保插座正常工作，没有漏电或其他故障。
最后，将插头插入插座，测试接线是否成功。
如果一切正常，插座应该能够正
常供电，没有异常情况出现。
如果发现插座有异常，应立即断开电源，检查接线是否正确，排除故障原因。
总之，一开五孔接线方法并不复杂，但在进行接线时一定要谨慎小心，确保每
个步骤都正确无误。
接线完成后，务必进行必要的测试，以确保插座的安全可靠。
希望以上内容能够帮助您正确、安全地进行一开五孔接线。
