LED单元板尺寸

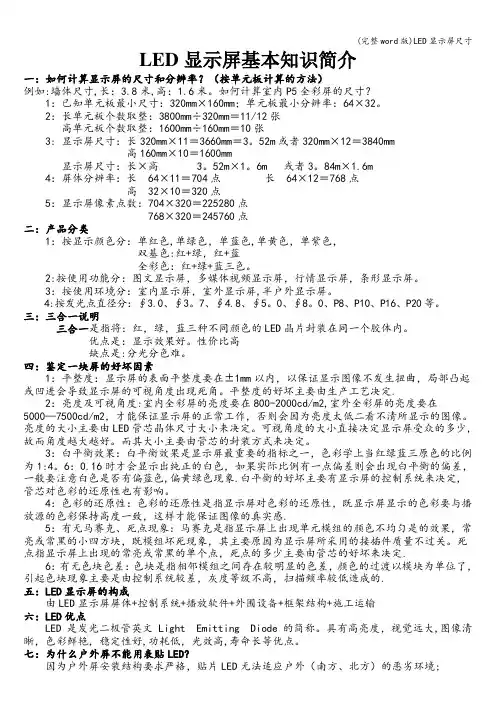

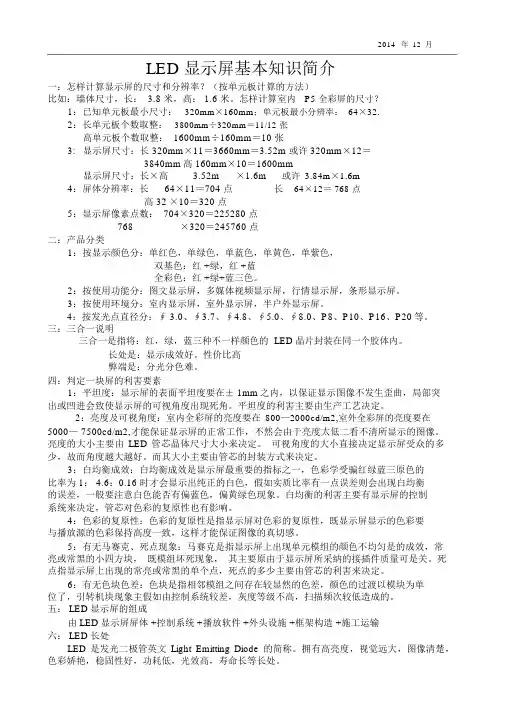

《与LED行业相关知识》常见型号及尺寸：●室内点阵单双色●室外点阵单双色●●室内全彩模组室外全彩模组一：如何计算显示屏的尺寸和分辨率？（按单元板计算的方法）例如墙体尺寸，长：3.8米，高：1.6米。

如何计算室内P7.62全彩屏的尺寸？1：已知单元板最小尺寸：244m m×122mm；单元板最小分辨率：32×16.2：长单元板个数取整：3800mm÷244mm＝15/16高单元板个数取整：1600mm÷122mm＝13/143: 显示屏尺寸：长 244mm×15＝3660mm＝3.66m 或者244mm×16＝3904mm＝3.9m 高 122mm×13＝1586mm＝1.586m 或者122mm×14＝1708mm＝1.708m 显示屏尺寸：长×高 3.66m×1.586m 或者3.9m×1.708m4：屏体分辨率：长32×15＝480 高 16×13＝2085：显示屏像素点数：480×208＝998046：显示屏的比例最好是：16/9 9÷16＝0.5625二：产品分类1：按显示颜色分：单红色，单绿色，红绿双基色，红绿蓝三色。

2：按使用功能分：图文显示屏，多媒体视频显示屏，行情显示屏，条形显示屏。

3：按使用环境分：室内显示屏，室外显示屏，半户外显示屏。

4：按发光点直径分：∮3.0，∮3.7，∮4.8，∮5.0，∮8.0。

P8, P10 , P16, P20等。

三：三合一与三拼一的区别●三合一是指将：红，绿，蓝三种不同颜色的LED晶片封装在同一个胶体内。

优点是：显示效果好。

缺点是：分光分色难，成本高。

●三拼一（又称三分离）是指将：红，绿，蓝三种独立封装的SMT灯按照一定的间距垂直并列在一起。

优点是：性价比好。

四：鉴定一块屏的好坏因素1：平整度：显示屏的表面平整度要在±1mm以内，以保证显示图像不发生扭曲，局部凸起或凹进会导致显示屏的可视角度出现死角。

平整度的好坏主要由生产工艺决定。

2：亮度及可视角度：室内全彩屏的亮度要在800—2000cd/m2,室外全彩屏的亮度要在5000—7500cd/m2,才能保证显示屏的正常工作，否则会因为亮度太低二看不清所显示的图像。

亮度的大小主要由LED 管芯晶体尺寸大小来决定。

可视角度的大小直接决定显示屏受众的多少，故而角度越大越好。

而其大小主要由管芯的封装方式来决定。

3：白平衡效果：白平衡效果是显示屏最重要的指标之一，色彩学上当红绿蓝三原色的比例为1：4.6：0.16时才会显示出纯正的白色，如果实际比例有一点偏差则会出现白平衡的偏差，一般要注意白色是否偏蓝色，偏黄绿色现象。

白平衡的好坏主要有显示屏的控制系统来决定，管芯对色彩的还原性也有影响。

4：色彩的还原性：色彩的还原性是指显示屏对色彩的还原性，既显示屏显示的色彩要与播放源的色彩保持高度一致，这样才能保证图像的真实感。

5：有无马赛克、死点现象：马赛克是指显示屏上出现单元模组的颜色不均匀是的效果，常亮或常黑的小四方块，既模组坏死现象，其主要原因为显示屏所采用的接插件质量不过关。

死点指显示屏上出现的常亮或常黑的单个点，死点的多少主要由管芯的好坏来决定。

6：有无色块色差：色块是指相邻模组之间存在较明显的色差，颜色的过渡以模块为单位了，引起色块现象主要是由控制系统较差，灰度等级不高，扫描频率较低造成的。

五：LED显示屏的构成由LED显示屏屏体+控制系统+播放软件+外围设备+框架结构+施工运输六：LED优点LED是发光二极管英文Light Emitting Diode的简称。

具有高亮度，视觉远大，图像清晰，色彩鲜艳，稳定性好，功耗低，光效高，寿命长等优点。

七：为什么户外屏不能用表贴LED？因为户外屏安装结构要求严格，贴片LED无法适应户外（南方、北方）的恶劣环境；户外屏亮度要求较高，目前贴片LED无法达到户外屏的亮度要求；◆恒流驱动器：分为：5026（聚积，远智，贵些）和16126（国产明威，便宜些）◆LED显示屏管芯：红管（台湾光磊，厦门三安）和蓝绿管（杭州仕兰）。

显示屏发光管：深圳雷曼，日本日亚，美国科瑞。

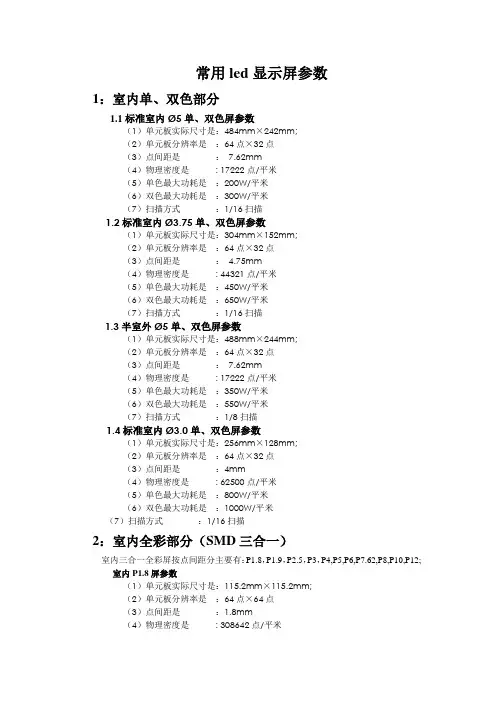

（谁家封装的就是谁家的发光管）九：各种类型显示屏的最小单元板和单元板模组点数参数表。

◆按照用途分：1、用于传媒如室内全彩显示屏，室外全彩显示屏。

2、用于金融。

如门楣屏，点阵屏，混合屏3、用于一般商户如门楣屏。

◆按照色彩分：1、单色显示屏2、双色显示屏3、三基色显示屏◆按照所用材料分：1、点阵屏2、混合屏现在市场上的客户做的显示屏就从室内屏和户外屏着手，室内屏做的最常规的规格就是5.0mm和3.75mm这两款，5.0和3.75mm指的是点阵的点直径，说明白点就是5.0mm规格的屏一个平方上的点光源是17222点，3.75mm规格的屏一个平方上有点光光源43000点，市场上也把这两种规格叫着PH7.62和PH4.75,5.0mm单元板的尺寸规格是488*244mm，3.75mm单元板的尺寸规格:304*152mm户外屏市场做的最多就是那种门头的条屏，屏安装后淋不到雨水不用防水的就叫着半户外屏，最多的是PH10,PH16和PH20,其中当然半户外PH10是做的最广的了，纯户外屏和半户外屏的区别可以主要分为模组是否需要灌胶，也就是需不需要防水处理，还有就是要是纯户外阳光直接照射的话屏的亮度就需要更高的了，也就是芯片需要要更好的才行，半户外屏基本都用铝型材做边框来拼装，也可以用简易箱体做，价格会稍微贵点但更实用也更美观，而户外的会淋的到雨水的话则要用防水箱体做才行，当然这种防水箱体的价位就相比要高不少了。

最普通的铝型材规格是9*3.5cm，就是说如果你做的屏板子的净尺寸加起来后再加7CM就分别是屏的总的宽和高的尺寸了，箱体呢是宽和高分别各加12cm就是了PH10模组的尺寸规格是：320*160mmPH16模组的尺寸规格是：256*128mmPH20模组的尺寸规格是：320*160mmLED显示屏的分类： 1、按使用环境分为室内屏、半户外屏和户外屏。

室内屏：在非阳光直射或灯光照明环境下使用。

屏体不具备密封防水能力。

户内单双色主要使用led点阵单元板，户内全彩可以使用表贴三合一、分离式表贴、插件（舞台屏）等多种方法制作led大屏幕显示系统。

半户外屏：具体较高的发光亮度，可以在非阳光直射的环境下使用。

屏体有一定的密封，一般在屋檐下或橱窗内使用。

一般用直插LED屏。

户外屏：点密度较稀（一般为1000-4000点/平方，实际应为1000-10000点/平方），发光亮度在3000-6000MCD/平方。

可在阳光直射下使用，具有良好的防风抗雨及防雷能力。

户外主要为直插式led屏，其主要防水方法为：防水箱体+灌胶模组+防水圈。

2、按发光颜色分为单色、双色、全彩屏（与（一）1、内显示屏的颜色同）单色屏：指显示屏只有一种发光颜色的材料，多为单红色。

双色屏：一般由红色和黄绿色发光材料构成，也有由红色和纯绿色发光材料构成，后者比前者成本贵20元左右/张单元板。

三色屏：分为全彩色屏和真彩色屏：全彩屏：由红色、黄绿色（波长570NM）和蓝色组成（如果一个像素里绿管的数量很多，比绿管和蓝管的数量多，那肯定是黄绿管，因为黄绿管的数量不够，所以必须用多个）；真彩屏由红色、纯绿色（波长525NM）和蓝色构成。

3、按控制或使用方式分为同步和异步：同步方式：指LED显示屏的工作方式基本等同于电脑的监视器，它以至少30场/秒的更新速率点点对应的将监视器上的图像实映射电脑像。

通常具有多灰度的颜色显示能力，可以达到多媒体的广告宣传效果。

异步方式：指LED显示屏具有存储及自动播放的能力，在电脑上编好的文字及无灰度要求图片，通过串口或其它网络接口传入LED显示屏，然后由LED显示屏脱机自动播放。

主要用于显示文字信息，一般可以多屏联网。

4、按像素密度或像素直径分：室内点阵屏一般按照模块的像素直径分为：φ3.0mm(6000像素/平方)、φ3.75mm(4400像素/平方)、φ5.0mm(1700像素/平方); 户外屏的像素直径及像素间距目前没有统一的标准,一般按每平方米像素数量分为:1024点、1600点、2000点、2500点和4096点等。

5、按显示性能可以分为：视频显示屏：一般为全彩显示屏图文显示屏：一般为双色显示屏文本显示屏：一般为单色显示屏行情显示屏：一般为数码管或单色显示屏 6、根据制作led屏幕时的led灯封装形式分类： A、表贴led屏：其主要是把led芯片封装成led灯→后在做成单元板→把单元板拼装成箱体→把箱体拼接成电子屏。

由于单元板不能淋水，加上表贴led灯正面为平面，聚光性不好、亮度低，所以表贴led屏幕只能使用于户内环境。

表贴led屏幕又分为表贴三合一和分离式表贴，其主要区别是表贴三合一是把三颗led芯片封装在一颗led灯里边，分离式表贴led屏幕是每一颗led灯里边只有一颗芯片。

B、直插式led屏：直插式led屏发光器件的形状为圆形、椭圆形，由于聚光性好，亮度好，适用于户外环境。

C、点阵led屏：此种方法是不使用led灯，直接把led 芯片制作成8*8的led点阵模块，再把点阵制作成单元板，最后把单元板拼接成显示屏，由于点阵led大屏幕角度大、亮度低，也是使用于室内环境。

7、根据led屏幕的外观分类：根据使用环境、广告效果、生产成本、安装方式等对产品的不同要求，形成了各种外观不同的led屏幕： 1、led喷绘屏：白天是喷绘效果，晚上让led广告牌显示不同的效果，由于间距大、成本低、广告效果好，与传统广告牌相比有无可比拟的优势，因此在市场上非常流行。

2、网格led屏：主要应用于舞台表演等场合，制作方法多种多样，屏体轻便、制作简单、模块化设计，非常有利于led屏幕的安装拼接、拆卸移动，是目前led舞台背景屏幕的不二选择。

3、弧形led屏：由于安装地点、环境、要求的显示效果等特殊的要求，需要把显示屏做成弧形的，在户外环境中一般弧度不大的情况下，是把箱体做成弧形的，模块还是使用普通的led模块，如果弧度过大就要考虑使用特制的单元板与模块来制作led标示牌了。

4、led条屏：也称为条形led屏，目前在市场上使用最广泛的显示屏，主要做简单的led招牌，显示单色或者双色字体，全彩的也可以做成条屏，但是市场上不多见。
