电脑主板开机电路检测流程1

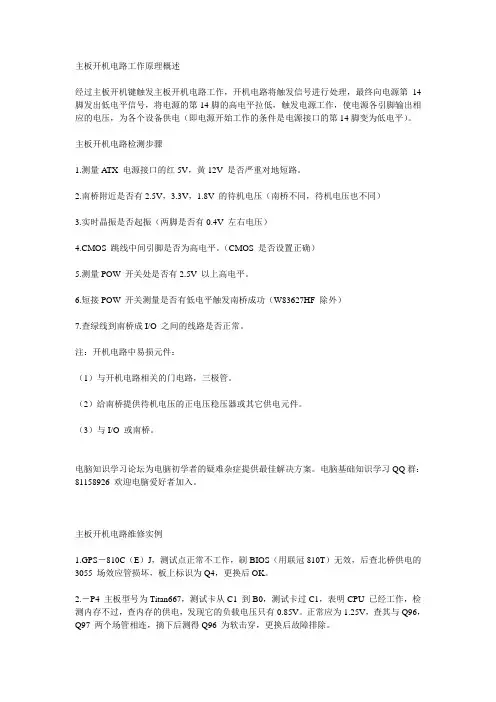

开机电路检测流程
测量ATX电源接口的红5V，黄12V是否严重对地短路。
1：南桥附近是否有2.5V，3.3V，1.8V的待机电压（南桥不同，待机电压也不同）
2：实时晶振是否起振（两脚是否有0.4V左右电压）
3：CMOS跳线中间引脚是否为高电平。（CMOS是否设置正确）
4：测量POW开关处是否有2.5V以上高电平。
5：短接POW开关测量是否有低电平触发南桥成功（W83627HF除外）
6：查绿线到南桥成I/O之间的线路是否正常。
注：开机电路中易损元件：
（1）：与开机电路相关的门电路，三极管。
（2）：给南桥提供待机电压的正电压稳压器或其它供电元件。
（3）：与I/O或南桥。
维修实例
1．GPS－810C（E）J：测试点正常不工作，刷BIOS（用联冠810T）无效，后查北桥供电的3055场效应管损坏，板上标识为Q4，更换后OK。
2．－P4主板：型号为Titan667。
测试卡从C1到B0，测试卡过C1，表明CPU已经工作，检测内存不过，查内存的供电，发现它的负载电压只有0.85V。正常应为1.25V，查其与Q96，Q97两个场管相连，摘下后测得Q96为软击穿，更换后故障排除。
3．－810主板不能点亮
测试卡从D3到00，DE－00循环跳变，这种故障表明检测内存不过，经查内存的供电，时钟，复位，片选，行，列，选信号均正常，于是目测主板，将CPU与风扇除去，发现风扇卡与主板之间有划痕，且已划段3根线，经补线后，加电测量，一切正常。4．－精英K7VMA主板；主板上有两个CPU风扇接口，插其中一个自动断电，查不正常的风扇接口，发现其5V由D4二极管供给，二极管正向端连南桥，由此怀疑南桥中的温控电路出毛病，将其二极管摘除，将风扇5V端与D5的负端相连后，故障排除。5．精英P6－IEAT或P6－IPAT,815EP主板开机不显，各项电压正常的情况下多为南桥坏。（通病）
6．磐正AMD主板进入系统后自动关机，更换CPU风扇后，故障解决。
7．－华拓主板开机自动进入CMOS设置，插dassic跳线跳错。
8．P4VSD主板上AGP显卡不亮，插PCI显卡可正常工作，不加显卡时测VDDQ电压为
3.3V，加上4×AGP显卡再测为2.26V,正常时应为1.5V，故判断VDDQ供电管有问
题，更换后，故障解决。
9．K7TPRO主板；检测显卡时，代码过26不亮，查其VDDQ电压不正常，更换供电管后故障依旧，此时，想到它的控制电压输出部分，顺线路，找到其中431控制，更换431后故障排除。
10．GA－8LD533；故障现象，开机各测试点均正常，CPU不工作，用P4测试座测量，大面积信号线不亮，按压CPU座，信号线部分正常，故判断CPU座虚焊，加焊后故障排除。
11．MS－6153主板；开机后CPU不工作，测CPU工作电压无，Q1的控制极电压为0.45，Q2的控制极电压为1V，更换电压IC后，故障排除。
12．GA－8IE2004；故障为显示到检测硬盘处死机，有时能正常通过，但会死机，目测内
存附近供电处的二极管烧糊，用5817代换后，故障排除。
13．MS－6551；故障为插CPU有复位，PCI没复位，插上测试卡，复位灯常亮，BIOS 灯与FRAME闪烁，此板PCI,AGP与I/O为一路复位信号，摘下I/O后，复位正常，故判断W83627HF I/O损坏，更换后，故障排除。
14．PCCHIPS MB815AT主板；故障现象，走26后，死机，测试卡上FRAME及BIOS灯熄灭，再点RESET，复位灯常亮，但无法关机，此故障多为BIOS程序损坏，但此板的BIOS无法找到，ECS的P6BAT主板的北桥，I/O型号与此板相同，刷进去后，故障排除。
15．硕泰克875主板；测PCI处复位电压为0.45V，经查电路，它经14门电路与南桥相连，更换后，故障排除。
16．ASUS主板；P4266E845芯片阻，故障为PCI没有复位，而CPU无复位，首先测北桥2.5V供电不正常，更换内存部分的4500场管后，2.5V输出正常，CPU上仍无复位，后查南桥的1.8V工作电压只有1.25V，此电压为1117提供，更换此稳压器南桥1.8V正常，CPU复位也正常，故障排除。
17．EP－3PTA主板；故障为：无主供电，首先测Q1G极，无控制电压，Q2有10V左右控制电压，更换电源IC后，故障依旧，分析可能是有电源IC被其它元件输出控制电压，其它元件损坏导致电源IC不正常，查内存供电管，发现此管D极有3.3V供电，G极有10V左右控制电压，S极无输出，更换此管后，内核电压正常，主供电也正常，故障排除。
18．TM845GL主板；不过内存，代码走A8，查内存供电正常，刷BIOS故障依旧，更换IO后，故障排除。
19．众成P4主板；上假负载测试点正常，上CPU后，主供电后2.03V，CPU不工作，电源IC型号为5093MTC，更换后OK。
20．MS－6154主板；CPU不工作，测试点均正常，上P4CPU测试座，发现大面积信号灯不亮，按压CPU座后，有部分灯能点亮，故判断为CPU座虚焊，加焊后，故障排除。
21．宏基品牌机主板；芯片阻为SIS620，故障为无法进BIOS，此机进BIOS，需按住CTRL+ALT+ESC，屏幕显一下后，进入系统，此板有－JP6跳线，根据跳线说明是PASS WORD跳线，1－2CHECK，3－4BYPASS，原状态为1－2，跳至3－4后可进入BIOS设置。
22．GA－8LD533主板；目测内存供电管烧坏，更换后，机子回正常启动，但是一会儿关机，一会儿开机，此板I/O为IT8712F－A，更换此I/O后，故障排除。
23．J－6157CS主板；键盘鼠标口不能用，用对地打阻法测量，发现供电脚的对地阻值为无穷大，更换与其相连的电感后，故障排除。（此板通病）
24．－杂牌810主板；故障现象为CPU不工作，经测量为无CPU主工作，测供电部分的回效应管，Q1Q2的控制极，无控制电压，更换RT9227A后，输出正常，故障排除。25．杂牌810主板；加CPU内存测可点亮，加上硬盘测时，画面只显示第一屏，然后光标一直闪动，拔掉硬盘后，可以显示第二屏，（显示CPU硬盘等信息），找到同样主板测量,正常主板IDE信号线供电在4V左右，而故障主板只有1.5V，此主板的反面有断线，被人连接过，显得很粗糙，重新补线后再测量，供电正常，故障排除。26．－TNT2显卡；故障为测试卡代码走26后开机不亮，这种情况，首先用对地打阻法来判断接口的三基色和行·均信号正常，再测晶振有无起振，也正常，这时想到的就是供电了，此显卡给主芯片供电为2.5V，实测只有0.5V左右，经查线路发现，是3055场效应管输出，测3055的D极，发现只有0.5V，此脚为供电脚，无意间测得D极下
面的PCB板处有3.3V，很明显为虚焊，经加焊后，故障排除。
27．TU815EP主板；故障为进系统死机，根据以往经验，怀疑可能是供电不足，时钟频率不对，电容滤波不良，主板虚焊造成的。
排除过程：按照维修方案中提到的，先测量内存供电，发现3.3V正常，用频率计测内存时钟为44MHZ左右，用万用表测电压为0.9V，怀疑时钟芯片的供电有问题，经测量发现供电3.3V正常，（此主板无2.5V供电），再查内存与时钟之间相连的排阻为22欧姆，其阻值正常。用二极管挡测量与其相连的贴片电容，发现其两端阻值只有6欧姆，更换此电容后，故障排除。
28．杂牌810主板；I/O为W83627F－AW，时钟IC为W83194AR－W,电源IC为HIP6018BCB，故障现象为CPU不工作，测量CPU工作条件，发现外核电压为2.05V，正常应为2.5V，经查，2.5V是由431控制IAM三极管输出，更换431后，2.5V输出正常，开机后仍工作不正常，测3.3V只有2.8V,换时钟IC后，故障排除。
29．U8798GRAND主板；故障为无CPU主供电，此板为两项供电，两阻场管由HIP6602BCB 控制，主电源IC型号：ISL6556BCB，更换HIP6602BCB后，故障排除。
30．GA－8PEMT4主板；故障为CPU不工作，测量测试点发现，CPU时钟一个为0.3V,另一个无电压，用测试座测量，发现瞬间测试灯无复位，有时钟，过一会儿有复位，而时钟灯灭，再次关机，开机测量，测试座的反应为，瞬间正常，然后为只有少数灯亮，更换I/O芯片后正常，（I/O为IT8712F－A NOCKGIGB）;(技嘉主板I/O简称IT8712GB，不可以用普通IT8712代换，有些代换后不能正常工作)。
