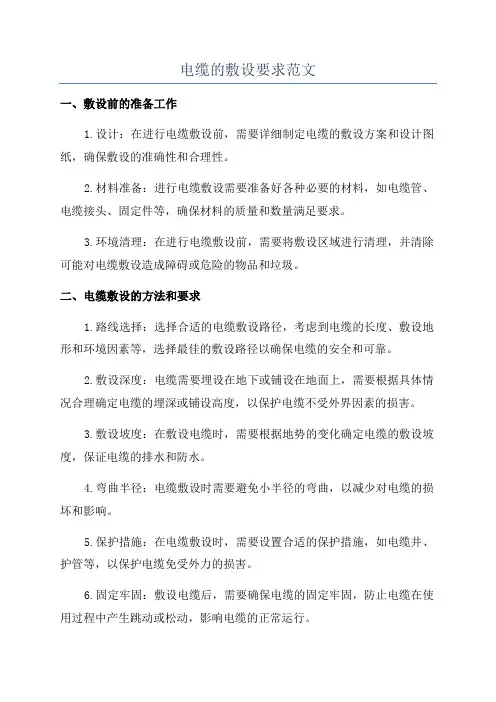

电缆的敷设要求

电缆的敷设要求电缆敷设是电缆安装中的重要工序，电缆敷设质量的优良是实现电气安装工程质量优良的重要前提。

电缆按绝缘材料分有油浸纸绝缘、塑料绝缘、橡胶绝缘。

外皮有带铠和不带铠的。

按用途分有高压、低压电力电缆缘，控制电缆和通讯电缆。

电缆敷设分：室内敷设和室外敷设。

室内敷设分为：明敷和暗敷。

室外敷设分为：桥架、沿墙支架、钢索吊架、电缆隧道、电缆沟、直埋等多种方法。

应根据环境要求、电缆数量、电压高低等具体情况决定敷设方式。

一、敷设方式选择电缆工程敷设方式的选择，应视工程条件、环境特点和电缆型类、数量等因素，且按满足运行可靠、便于维护的要求和技术经济合理的原则来选择。

电缆直埋敷设方式的选择，应符合下列规定：（1）同一通路少于6根的35kV及以下电力电缆，在厂区通往远距离辅助设施或城郊等不易有经常性开挖的地段，宜用直埋；在城镇人行道下较易翻修情况或道路边缘，也可用直埋。

（2）厂区内地下管网较多的地段，可能有熔化金属、高温液体溢出的场所，待开发将有较频繁开挖的地方，不宜用直埋。

（3）在化学腐蚀或杂散电流腐蚀的土壤范围，不得采用直埋。

电缆穿管敷设方式的选择，应符合下列规定：（1）在有爆炸危险场所明敷的电缆，露出地坪上需加以保护的电缆，地下电缆与公路、铁道交叉时，应采用穿管。

（2）地下电缆通过房屋、广场的区段，电缆敷设在规划将作为道路的地段，宜用穿管。

（3）在地下管网较密的工厂区、城市道路狭窄且交通繁忙或道路挖掘困难的通道等电缆数量较多的情况下，可用穿管敷设。

浅槽敷设方式的选择，应符合下列规定：（1）地下水位较高的地方。

（2）通道中电力电缆数量较少，且在不经常有载重车通过的户外配电装置等场所。

电缆沟敷设方式的选择，应符合下列规定：有化学腐蚀液体或高温熔化金属溢流的场所，或在载重车辆频繁经过的地段，不得用电缆沟。

（2）经常有工业水溢流、可燃粉尘弥漫的厂房内，不宜用电缆沟。

（3）在厂区、建筑物内地下电缆数量较多但不需采用隧道时，城镇人行道开挖不便且电缆需分期敷设时，又不属于上述（1）、（2）项的情况下，宜用电缆沟。

（4）有防爆、防火要求的明敷电缆，应采用埋砂敷设的电缆沟。

电缆隧道敷设方式的选择，应符合下列规定：（1）同一通道的地下电缆数量众多，电缆沟不足以容纳时应采用隧道。

（2）同一通道的地下电缆数量较多，且位于有腐蚀性液体或经常有地面水流溢的场所，或含有35kV以上高压电缆，或穿越公路、铁道等地段，宜用隧道。

（3）受城镇地下通道条件限制或交通流量较大的道路下，与较多电缆沿同一路径有非高温的水、气和通讯电缆管线共同配置时，可在公用性隧道中敷设电缆。

（4）垂直走向的电缆，宜沿墙、柱敷设，当数量较多，或含有35kV以上高压电缆时，应采用竖井。

在控制室、继电保护室等有多根电缆汇聚的下部，应设有电缆夹层。

电缆数量较少的情况，也可采用有活动盖板的电缆层。

在地下水位较高的地方、化学腐蚀液体溢流的场所，厂房内应采用支持式架空敷设。

建筑物或厂区不适于地下敷设时，可用架空敷设。

明敷又不宜用支持式架空敷设的地方，可采用悬挂式架空敷设。

通过河流、水库的电缆，未有条件利用桥梁、堤坝敷设时，可采取水下敷设。

二、直埋敷设的安全要求①电缆本身应是允许直埋敷设的电缆，即有铠装和防腐层保护的电缆。

②埋设深度应在当地冻土层以下；深度一般不小于0.7米，地面为农田时不小于1米。

35千伏及以上不小于1米，若不能满足上述要求时，应采取保护措施。

③挖掘电缆沟前应掌握线路地下管线、土质和地形等情况，防止损伤地下管线或引起塔、建筑物倒塌等事故。

挖沟的宽度，根据电缆根数而定。

④直埋电缆应在电缆上下均匀敷设100毫米细砂或软土。

垫层上侧应用水泥盖板或砖衔接复盖。

回填土时，应去掉大块砖、石等杂物。

⑤如电缆需要弯曲，弯曲半径不得太小。

弯曲半径与电缆外径的比值，对于纸绝缘多芯电力电缆，铅包为15倍，铝包为25倍；对于纸绝缘单芯电力电缆，铝包、铅包均为25倍；对于橡胶或塑料绝缘电力电缆、铠装为10倍，无铠装为6倍。

⑥直埋电缆与管道、建筑物等接近及交叉距离应符合表6-28所列数值。

表6-28 直埋电缆与管道、建筑物等接近、交叉距离(亳米)⑦在埋设电缆的两端、中间及拐弯、接头、交叉、进出建筑物等地段，应埋设电缆标志桩，标志桩应露出地面(一般不小于200毫米)，并注明电缆的型号、规格、宅压、走向等。

⑧电缆沿坡敷设时，中间接头应保持水平。

多条电缆同沟敷设时，中间接头的位置应前后错开，距离不小于0.5米，接头应用钢筋混凝土保护盒或用混凝土管、硬塑料管等加以保护，保护管长度在30米以下者，内径不应小于电缆外径的1.5倍，超过30米以上者不应小于2.5倍。

三、直埋电缆敷设①按施工图要求在地面用白粉划出电缆敷设的路径和沟的宽度，可挖电缆沟样(长为0.4-0.5米，宽与深均为1米)，了解土壤和地下管线情况。

②挖沟深度为0.8米左右的沟，沟宽应根据电缆的数量而定。

一般取600毫米左右。

10千伏以下的电缆，相互的间隔要保证在100毫米以上，每增加一根电缆，沟宽加大17～180毫米。

电缆沟的横断面呈梯形(上下宽差200毫米)，如图6-61所示。

③铺设下垫层，开挖工作结束后，在沟底铺一层100毫米厚的细砂或松土，作为电缆的下垫层。

电缆如穿越建筑物、道路或与其它设施交叉时，应事先埋设电缆保护钢管(有时用水泥管等)，以便敷设电缆时穿入管内。

④敷设电缆，应将电缆铺设在沟底砂土垫层的上面，电缆长度应略长于电缆沟长(一般为1.0～1.5％)，并按波形铺设(不要过直)，以便使电缆能适应土壤温度的冷热伸缩变化。

⑤铺设上垫层；电缆敷好后，在电缆上面再铺一层100毫米的细砂或松土，然后在砂土层上铺盖水泥预制板或砖。

以防电缆受机械损伤。

⑥回填土，将电缆沟回填土分层填实，覆土应高于地面150～200毫米，以防松土沉陷，如遇有含酸、碱等腐蚀物质的土壤，应更换无腐性的松软土。

⑦设置电缆标志牌，电缆敷设完毕后在电缆的引出、人端、终端、中间接头、转弯等处，应设置防腐材料(如塑料或铅等)制成的标志牌，或竖一根露出地面的混凝土标志桩，注明线路编号、电压等级、电缆型号规格、起止地点、线路长度和敷设时间等内容，以备检查和维护之用。

图6-61 直埋电缆的间距四、电缆沟内敷设电缆在电缆沟中敷设具有占地面积小，走线容易而灵活、造价较低、检修更换电缆比直埋电缆方便等优点。

电缆沟敷设电缆包括在墙上或天花板悬挂敷设，都属于室内敷设。

通常都使用电缆支架或钩卡敷设。

敷设要求①电缆沟底应平整，且有1‰的坡度。

沟内要保持干燥，应设置适当数量的积水坑和排水设施，以及时将沟内积水排出。

积水坑的间距一般为50米左右(其尺寸以400×400×400毫米为宜)。

电缆沟尺寸由设计确定，沟壁沟底均采用防水砂浆抹面。

②支架上的电缆排列，应按照电缆敷设的一般要求。

其排列的水平允许间距：高低压电缆为150毫米；电力电缆为35毫米(但不得小于电缆外径)；不同级电缆与控制电缆为100毫米。

电缆为150毫米，控制电缆为100毫米。

见图6-62、图6-23。

图6-62 电缆固定方式示意图图6-63 电缆沟装置方式示意图③电缆支架或支架点的间距，应按设计规定施工。

当无规定时，可参照表6-29所示值。

表6-29电缆支持点的最大间距（米）④电缆支架应平直无明显扭曲，安装牢固并保持横平竖直。

电缆敷设前，支架必须经过防腐处理，并应在电缆下面衬垫橡皮垫，黄麻带或塑料带等软性绝缘材料，以保护电缆包皮。

电缆在沟内穿越墙壁和楼板时应穿钢管保护。

⑤电缆沟敷设的方式常用于多根电缆的敷设。

所以在施工前，应认真熟悉图纸，了解每根电缆的型号、规格、走向和用途。

按实际情况计算长度并合理安排，以免浪费。

五、电缆敷设作业中的安全要求①敷设前应对电缆进行潮汽检查，检查方法有火烧法(即燃烧电缆绝缘纸，如纸表面有泡沫，即为有潮汽，应去潮)，油浸法(即将电缆绝缘浸入150℃电缆油中，如冒白泡沫，即说明有潮汽)，还应检查有无机械损伤。

②防止电缆扭伤和过分弯曲，垂直或沿陡坡敷设的电缆，应防止超过允许高低差，电缆最大允许高度差。

注：橡胶及塑料绝缘电缆高度差不限。

③当环境温度低于以下数值时，应先对电缆预热，然后敷设，在5～10°时，放三昼夜，在25℃时放一昼夜即可，电缆表面温度3千伏以下者不得超过40℃，6～10千伏者不得超过35°、35千伏者不得超过25℃，预热后的电缆应在2小时内敷设完毕。

④电缆敷设在下列地段留有适当余量，过河两端留3～5米；过桥两端留0.3～0.5米；建筑物进出口电缆终端处留1～1.5米。

另外，在穿管时管子两端，入孔、手孔井内，伸缩缝处，对接头附近等等，均应有一定余量。

⑤电缆搬运中，应注意电缆的保护和人身的安全。

人工滚动搬运时，应注意滚动方向，以防散盘，任何情况下，不得将电缆盘平放。

⑥电缆敷设完后，用电缆沟盖板盖住电缆沟及竖井井盖。

六、电缆连接电缆首末端的接头叫终端头，电缆线路中间的接头叫中间接头。

电缆接头的基本要求就是把接头处密封好，以保证电缆的绝缘水平。

1．电缆的连接要求(1)保证密封良好对于油浸电缆，如密封不好，将引起漏油，造成电缆绝缘性能降低；如果再有水汽浸入，绝缘性能将急剧变坏，因此电缆头的密封是十分重要的。

(2)保证绝缘强度因电缆接头破坏了原来电缆的一体性，所以必须在接头制作时保证其绝缘不低于原有绝缘强度。

(3)保证电气距离其目的是防止和避免引起短路和击穿。

(4)保证导线连接良好接触电阻一般应低于或等于同长度导体电阻的1.2倍，并保持稳定，机械强度不应低于电缆线芯强度的70％。

2．电缆的中间接头电缆中间接头时，必须采用专用的电缆接头盒，常用的电缆接头盒有生铁接头盒及环氧树脂接头盒，如图6-64(a)、如图6-64(b)所示两种，由于环氧树脂电缆接头盒的工艺简单、机械强度高，电气和密封性能好，以及价格低廉，所以被推广采用。

油浸纸绝缘电缆做环氧树脂中间接头的方法如下：(1)准备工作，清理场地，用木板垫起两电缆连接头，使其水平并调直。

图6-64 电缆接头盒(2)将绝缘纸或电缆线芯松开，浸到150％的电缆油中，检查电缆是否受潮。

(3)用摇表测量绝缘电阻并核对相序，作好记号和记录，并根据模具尺寸确定剖切钢带铠装的尺寸。

并作标记。

(4)在标记以下约100毫米处的钢带上，用浸有汽油的抹布把沥青混合物擦净，再用砂布或锉刀打磨，使其表面显出金属光泽，涂上一层焊锡，以备放置接地线用。

(5)锡切钢带铠装层用专用的刀锯在钢带上锯出一个环形深痕，深度为钢带厚的三分之二，切勿伤其他包层。

(6)剥钢带，锯完后，用螺丝刀在锯痕尖角处将钢带挑起，用钳子夹住，逆原缠绕方向把钢带撕下。

再用同样方法剥去第二层钢带。

钢带撕下后用锉刀修饰钢带切口，使其光滑无刺。
