电动吊篮使用及性能参数
zld500电动吊篮
zld500电动吊篮吊篮施工方案一、工程概况zld500电动吊篮施工方案适用于高层建筑外墙施工、装修、清洁等作业。
本工程为某城市商业综合体，建筑高度为300米，共计60层，外墙面积为20000平方米。
工程要求使用zld500电动吊篮完成外墙施工任务。
二、准备工作1. 熟悉工程图纸，了解工程结构、施工要求及施工难点。
2. 对施工现场进行实地勘察，了解现场环境、设备布置、电源及排水等情况。
3. 准备施工所需材料、设备、工具等，并确保其质量合格。
4. 组织施工人员进行安全技术培训，掌握zld500电动吊篮的操作、维护及安全知识。
5. 准备必要的施工图纸和技术文件。
6. 办理施工许可证及安全监督手续。
三、吊篮参数及组成部件1. 吊篮型号：zld5002. 最大工作高度：300米3. 额定载重量：500kg4. 额定电压：380V5. 额定功率：2.2kW6. 吊篮速度：8-10m/min7. 吊篮组成部件：（1）悬挂机构：包括支架、悬挂梁、钢丝绳、滑轮组等。
（2）吊篮：包括篮体、安全装置、电气系统、控制系统等。
（3）电气设备：包括电源箱、控制箱、电缆、接线盒等。
（4）安全防护装置：包括限位器、超载保护器、安全锁、急停开关等。
后续内容请按照给定格式继续补充。
希望以上内容对您有所帮助。
四、吊篮的安装、移位和拆除方案1、吊篮搭设方案（1）根据施工要求，选择合适的悬挂点，确保吊篮在工作过程中的稳定性。
（2）在悬挂点处安装支架，并检查支架的稳固性。
（3）安装悬挂梁，调整悬挂梁的水平度，确保吊篮的平稳运行。
（4）将钢丝绳穿过滑轮组，并与悬挂梁连接，调整钢丝绳的松紧度，使其满足工作要求。
（5）将吊篮篮体与钢丝绳连接，确保连接可靠。
（6）安装安全防护装置，包括限位器、超载保护器、安全锁等，并进行调试。
2、吊篮的自检和互检（1）安装完成后，由安装人员进行自检，检查各部件是否齐全、完好，连接是否牢固。
（2）互检由其他施工人员进行，相互检查吊篮的安装质量，确保吊篮安全可靠。
ZLP系列电动吊篮使用说明书
电动吊篮使用说明书及安全技术交底XXXXXXXXXXXXXX有限公司ZLP系列电动吊篮使用说明书ZLP系列电动吊篮使用说明书一、概述高处作业吊篮是一种通过电机传动，使工作平台沿施工立面上下升降的装修机械。
高出作业吊篮主要用于高层建筑物及多层建筑物的外墙施工、装修（如抹灰浆、贴墙砖、刷涂料）以及幕墙门窗的安装、清洗等工程作业，也可用于船舶修造、电梯安装以及油库、大型罐体、高大烟囱、桥梁和大坝工程检查、维修施工作业。
高处作业吊篮操作简单、移位容易、方便实用、安全可靠。
使用本产品，可免搭脚手架，使施工成本大大降低。
路达牌ZLP系列高处作业吊篮符合中华人民共和国国家标准GB19155-2003的要求。
2工作原理与结构特征高处作业吊篮主要由悬挂机构、悬吊平台、提升机、安全锁、电气控制系统、工作钢丝绳、安全钢丝绳等组成。
2.1 悬挂机构悬挂机构是架设于建筑物作业面的顶部支承处，通过钢丝绳来承受悬吊平台、额定载重量等重量的钢结构架（见图二：悬挂机构简图）。
每台吊篮使用俩个套悬挂机构。
悬挂机构施加于建筑物或构筑物支承处上的作用力应符合建筑结构承载要求。
2.1.1 悬挂机构由前梁、中梁、后梁、前支架、上支柱、配重、加强钢丝绳、插杆、连接套等组成，前、后梁插在中梁内，可伸缩调节。
为适应作业环境的要求，可通过调节插杆的高度为调节前后梁的高度，调节高度为1.1～1.7m。
α≥2式中：K——抗倾覆安全系数G——配重、插杆、后支架的质量（kg）F——悬吊平台、提升机、电气控制系统、钢丝绳、额定载重量、风压值等重量总和（kg）a——前梁伸出部分长度(m)b——配重点到前支点的距离（m）注：安装时可根据建筑物结构调节前梁、后梁所需要的伸出长度，后梁的伸出距离b应调至最大，前梁伸出长度a通常不大于1.3米，当前梁的伸出长度大于1.5米（含1.5米）或钢丝绳的长度超过120米时，必须相应减少工作荷载或增加配重，以保证抗倾覆安全系数K值大于或等于2。
高处作业吊篮(电动吊篮)安全管理
高处作业吊篮（电动吊篮）安全管理引用标准《高处作业吊篮》（GB19155-2003）《起重机械用钢丝绳检验和报废实用规范》（GB5972-860）1、电动吊篮是用钢丝绳从建筑物或构筑物顶部，通过悬挂机构使悬吊平台沿立面上下移动的一种非常设悬挂式设备，但它不是垂直运输设备，不能用作运送物料使用。
2、国内几种常见电动吊篮（ZLD系列）性能主要参数3、吊篮平台（1）吊篮平台的所有焊缝不得开裂，紧固螺栓不得松动。
（2）吊篮平台上须装固定式安全扶栏，靠建筑物一侧的高度不得小于800mm，后侧及两边高度不小于1100mm。
（3）沿吊篮平台底板四周应装有高度不小于150 mm的挡板；挡板与底板间隙不得大于5 mm.4、悬挂机构（1）悬挂机构施加于建筑物的支撑处上的作用力必须符合建筑结构的承载要求；（2）支架不允许有明显弯曲、扭曲或局部变形。
焊缝不允许有裂纹、裂缝；（3）支架表面的锈蚀深度不得大于原厚度10%；（4）安装时必须装全厂家所配的全部零件和配件。
应注意以下几点：①不得少装或漏装；②不得用代用品顶替原厂配件；③不得用不同厂家的零部件混装吊篮整机；④不得使用不符合尺寸要求和强度等级低的紧固件；⑤螺栓必须紧固。
开口销打开不小于30º（5）悬挂机构安装时必须安装前支架，不得将前梁直接担在女儿墙或其它支撑物上。
当现场确无安装前支架条件时，必须在技术人员的指导下，采用有效补偿措施，方可将梁固定在女儿墙上。
（6）前梁外伸悬臂距离不得大于《产品使用说明书》规定的最大极限尺寸，一般为0.3～1.5m。
（7）前支架与后支架的间距不得小于《产品使用说明书》规定的最小极限尺寸，一般为前挑梁长度的2.5倍。
（8）支架脚轮必须用木方垫起脱离支撑面，不得靠脚轮承载，支脚垫木不小于4×20×20cm(长×宽×高)。
（9）支架安装应保证水平，水平高度差≤2%横梁长度；而且只允许前高后低，不允许前低后高。
吊篮专项方案报审

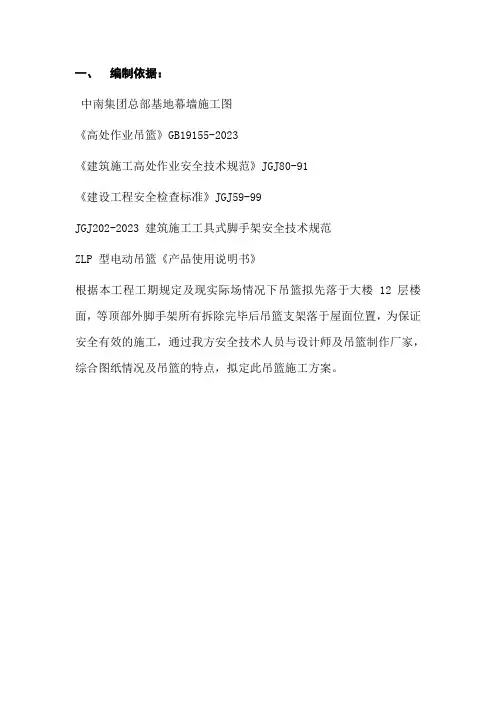

一、编制依据：中南集团总部基地幕墙施工图《高处作业吊篮》GB19155-2023《建筑施工高处作业安全技术规范》JGJ80-91《建设工程安全检查标准》JGJ59-99JGJ202-2023 建筑施工工具式脚手架安全技术规范ZLP 型电动吊篮《产品使用说明书》根据本工程工期规定及现实际场情况下吊篮拟先落于大楼12层楼面，等顶部外脚手架所有拆除完毕后吊篮支架落于屋面位置，为保证安全有效的施工，通过我方安全技术人员与设计师及吊篮制作厂家，综合图纸情况及吊篮的特点，拟定此吊篮施工方案。
二、外墙施工用电动吊篮的型号及编制说明：1、重要性能技术参数2、设备使用环境：a、距吊篮现场10m范围内不能有高压线；b、在雷雨、下雾、下雪、风力大于5级等恶劣天气不能使用；c、电焊火花保证不伤及钢丝绳；d、环境温度-10°C-+40°C；e、环境相对湿度不大于90%（25°C）3、提供场地及电梯、塔吊，便于电动吊篮摆放、拼装、挪位及垂直运送等。
4、建筑物安装层具有基本平整条件（不需要预埋任何件）。
支架安装处准备50mm厚度的木板进行地板保护，并分散载荷。
5、建筑物安装层有其它杂物的应清理干净，便于安装或移动。
由于电动吊篮移动方便、灵活、使用效率高，没有其它特殊规定。
6、吊篮公司技术员负责指导安装。
7、搬运：水平搬运涉及平台、绳附铁、电气系统；垂直搬运涉及屋面悬挂装置、钢丝绳、配重铁。
8、建筑物的底层至顶层之间不允许有任何架子管等障碍物，以便于吊篮上下运营时不受任何障碍物阻碍。
三、施工方法：1、本工程需电动吊篮数量根据实际需要拟定，考虑到现场的规定，吊篮尺寸可根据实际尺寸调整并且吊篮可以移位，实际台数以现场安装台数为准。
2、支架安装及调整：①安装地面选择水平面，遇有斜面时，在脚轮下面用木板靠紧垫平，将前后座脚轮用木楔楔紧固定。
如安装面是防水保温层时，在前后座下加垫厚木板，防止压坏防水保温层面。
【免费下载】ZLP 630型高空作业吊篮安拆及使用方案
3.1 电动吊篮的选型为本工程选用ZLP—630的电动吊篮，根据现场施工的实际需要，限制使用载荷为630kg。
篮筐外型尺寸：3090mmX720mmX1300mm(长x宽x高)，单元长度有1米、1.5米、2米、3米四种尺寸，然后按需要进行拼装，最大长度为6米，最小长度为1米。
电动吊篮主要技术参数：型号： ZLP-630型电源： 380v±5% 50Hz三相五线控制使用载荷（kg）： 630（包括作业人员在内的施工活荷载）电动机功率（kw）： 2×1.8额定提升速度（m/min）： 9.4钢丝绳 A8.3--8.6 型号6×19+IWS航空用，破断拉力45000N安全锁：防倾斜式安全锁允许冲击力：≤8.83KN3.1吊篮结构原理简介吊篮整机主要由六部分组成，①悬挂机构、②悬吊平台、③提升装置、④安全装置、⑤电气系统。
1）挂机构：架设于建筑物屋面上，由两套独立的钢结构架及钢丝绳组成。
钢结构架由钢结构件通过螺栓或销子连接而成。
每套悬挂钢结构架的前梁分别悬垂两根钢丝绳，一根为提升机用工作钢丝绳，一根为安全锁用钢丝绳。
钢丝绳系吊篮专用镀锌钢丝绳，强度高，耐锈蚀性能好。
型号为6×19+IWS -Φ8.3，破断拉力不小于45.0kN。
钢丝绳使用过程中，按《起重机械用钢丝绳检验和报废实用规范》GB5972-2006的有关规定，对钢丝绳的磨损、锈蚀、短丝、异常变形等进行检验，达到报废标准即更新钢丝绳。
下述计算钢丝绳的安全系数（按极限状态下单根钢丝绳独立承载考虑）：整机重量为776 kg，作用在钢丝绳上的拉力F=776+630=1406kg安全系数=45000N ÷（1406kg×9.8N）=3.27，达到安全要求。
2）悬吊平台：由片式组焊件通过螺栓连接成框型钢结构装置，用以承你载作业人员及施工器材。
3）提升装置：每个悬吊平台两端各装有一台提升机。
提升机采用电磁制动电机和离心限速装置及手动滑降装置。
吊篮使用安全管理规定及要求
吊篮使用安全管理规定及要求集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-吊篮使用安全管理制度及要求一、电动吊篮强制性条文1、电动吊篮必须由取得建设行政主管部门颁发的资质证书的专业队进行，并应有安全人员在场监护，电动吊篮作业人员必须持证上岗。
2、吊篮施工必须编制专项施工方案，经审核合格后方可组织施工。
3、使用前要对行程、限位、急停开关，驱动机构和制动器等进行空载检查，正常后方可使用，检查时必须有防坠落措施。
4、吊篮安装完毕后，应经上海市检测中心检测合格后发放准用证方可使用。
5、操作人佩戴的安全带必须系在独立设置的生命绳上。
6、吊篮的负载不得超过1176N/㎡，严禁集中堆载、偏载、超载。
7、电动吊篮电气设备必须接地、接零。
8、吊篮内物料均匀分布，不得超出吊篮。
长料立放时，应采取防滚落措施；散料应装箱或装笼。
严禁超载使用吊篮。
9、严禁人员攀登、穿越提升机架体和乘吊篮上下。
10、作业结束后，吊篮应与建筑物固定，并切断电源，锁好电器控制箱。
二、吊篮进场安装前监理单位应审核的资料1、吊篮在进场安装前，吊篮产权单位（包括吊篮租赁单位和自有吊篮的使用单位）首先应向监理单位、总包单位、使用单位提供如下资料（加盖公章的复印件），并应当向当地的施工安全监管机构办理产权备案，并提交以下资料：（1）企业法人营业执照副本。
（2）本企业的吊篮专业技术人员、安全管理人员、专业维修人员名单。
开展吊篮安拆业务的，还应提供本企业吊篮安装拆卸工名单。
（3）本企业的吊篮安全质量管理制度。
（4）本企业吊篮设备一览表。
（5）其他需要备案的资料。
高处作业吊篮（整机）合格证；2）高处作业吊篮的出厂型式检验报告及产权单位委托有资质的检测机构进行的抽检报告（每个型号抽1台，有效期2年）；3）每次安装拆卸前，吊篮安装拆卸人员应持有（本市或外省市）建设行政主管部门颁发的“建筑施工特种作业操作资格证”；5）高处作业吊篮用钢丝绳质量证明书；6）高处作业用安全绳检测报告；7）安全锁在有效期内的校验证明；新出厂的安全锁自出厂之日起在12个月之内有效。
电动吊篮使用及性能参数
1浦项建设（中国）有限公司 2014年4月
出现此情况后，应立即按下电器箱上的红色急停按钮，或者立即关上电源总开关， 切断电源，使悬吊平台紧急停止。然后采用手动滑降使悬吊平台平稳落地。由专业维修 人员在地面排除故障后，再进行作业。 （3）在上升或下降过程中悬吊平台倾斜角度过大
当悬吊平台倾斜角度过大时，应及时停车，将电器箱上的转换开关旋至悬吊平台低 端提升机运行档，然后按上升按钮直至悬吊平台接近水平状态为止，再将转换开关旋回 两端同时运行档，照常进行作业。如果悬吊平台频繁需要进行上述调整，则需检查提升 机电机的电磁制动器间隙，将之调整到符合说明书的要求即可。 （4）工作钢丝绳卡在提升机内
悬挂机构质量（kg）
配重（kg）
升降部分 重量（kg）
钢平台 铝平台
ZLP800 800 8-10 2.2× 2
LTD80 LSA30
7500× 690× 1230 350 1000 600 440
1浦项建设（中国）有限公司
2014年4月
ZLP630 630 9-11 1.5× 2
LTD63 LSA30
电动吊篮施工人员作业培训
构造、技术参数、故障排除、应急措施
1浦项建设（中国）有限公 司
培训类别 培训主讲单位 受教育单位 参加培训人员签到：
电动吊篮施工人员作业培训
课时
时间 主讲人
人数
电动吊篮安装使用培训
电动吊篮操作规程
电动吊篮操作规程引言概述：电动吊篮是一种常用于高空作业的设备，它能够提供便利和安全性，但在操作过程中需要遵循一定的规程和安全准则。
本文将详细介绍电动吊篮操作规程的五个部份，包括安全检查、正确佩戴安全装备、操作前准备、操作过程中的注意事项以及事故处理。
一、安全检查：1.1 检查电动吊篮的结构完整性：确保吊篮主体、钢丝绳、吊篮门等部件没有损坏或者松动，避免在操作过程中浮现意外事故。
1.2 检查电动吊篮的电气系统：确保电动吊篮的电源线、开关、机电等电气设备正常工作，避免电气故障引起火灾或者触电事故。
1.3 检查吊篮的安全装备：包括安全带、安全绳、安全网等，确保其完好无损，能够有效保护操作人员的安全。
二、正确佩戴安全装备：2.1 佩戴安全带：在进入吊篮之前，操作人员应正确佩戴安全带，并将其固定在吊篮的固定点上，以防止意外坠落。
2.2 使用安全绳：操作人员应将安全绳固定在吊篮内部的固定点上，以防止吊篮意外脱离支架。
2.3 安装安全网：在高空作业过程中，应安装安全网，以防止工具或者材料从吊篮中掉落，造成伤害。
三、操作前准备：3.1 检查工作环境：在使用电动吊篮之前，操作人员应子细检查工作环境，确保没有危（wei）险物品或者障碍物，以确保安全操作。
3.2 确定工作范围：根据实际需求，确定电动吊篮的工作范围，并设置好工作限制线，避免超出安全范围。
3.3 确认通风情况：在高空作业时，操作人员应确保吊篮内通风良好，防止因缺氧或者中暑等问题导致的意外事故。
四、操作过程中的注意事项：4.1 熟悉操作控制器：在操作电动吊篮之前，操作人员应熟悉各个控制器的功能和使用方法，确保能够正确操作。
4.2 注意吊篮的稳定性：在吊篮升降过程中，操作人员应保持吊篮的平稳运行，避免蓦地加速或者减速，以防止吊篮晃动或者倾斜。
4.3 注意周围环境：在高空作业过程中，操作人员应时刻注意周围的环境变化，如风力变化、降雨等，及时采取相应的措施，确保操作安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
悬挂机构质量（kg）
配重（kg）
升降部分 重量（kg）
钢平台 铝平台
ZLP800 800 8-10 2.2× 2
LTD80 LSA30
7500× 690× 1230 350 1000 600 440
1浦项建设（中国）有限公司
2014年4月
ZLP630 630 9-11 1.5× 2
LTD63 LSA30
1浦项建设（中国）有限公司 2014年4月
电动吊篮安装使用培训
电控箱
电控箱
电器控制系统采用先进的设计，操作简单、设置了多种保
护装置：热继电保护、行程限位、过载保护、电铃警示灯。
电控箱维护
（1）电动机起动频率不大于6次/min，连续不间断时间应 小于30min。 （2）电缆线悬吊长度超过100m时，应采取电缆抗拉保护措 施。 （3）经常检查各电器接头，应无松动，否则应及时紧固。 （4）应将悬垂的电源电缆线固定在悬吊平台上，避免插头 直接受拉。 （5）电器箱、限位开关和电缆应避免外力冲击。 （6）使用后应关闭电源，锁好电器箱，并妥善遮盖以防雨 淋。
2014年4月
电动吊篮安装使用培训
LSA 30 安全锁
安全锁是高处作业吊篮重要的安全装置。 吊篮所用摆臂式防倾斜安全锁，采用先进技术及工
艺，可确保当钢丝绳断裂或工作平台倾斜30-80度时， 安全锁锁住安全钢丝绳，从而避免吊篮坠落的危险。
技术参数 型号 LSA 30
结构原理 摆臂式
允许载荷 800kg
悬挂机构
◆ 高度可调 ◆ 挂臂长度自由伸缩 ◆ 特殊设计和制造可满足你的特殊要求
悬挂机构维护
（1）作业前全面检查焊缝，应无脱焊和漏焊，连接件 和紧固件等应齐全、可靠，并经常检查，如有松动应及 时加固。 （2）配重应符合吊篮使用说明书要求，不得缺失，并 有固定措施防止滑落和丢失。 （3）悬挂机构两吊点间距离应与悬吊平台两吊点间距 相等，误差不大于5cm。 （4）使用后应及时清理表面污物，出现焊缝开裂、构 件变形，应采用合理工艺修复，漆层脱落应及时补漆， 避免锈蚀。
锁绳距离
<100mm
锁绳角度
3。～8。
维护保养： （1）安全锁必须在标定有效期内使用。 （2）安全锁应动作灵活，锁绳可靠。应及时清除钢丝绳上的胶水、砂浆及 杂物，已避免进入安全锁内而降低其安全性能。 （3）安全锁发生故障，应由专业人员修理，检测合格后方可使用。 （4）使用时严禁人为固定安全锁开启手柄而使其失效。 （5）当安全钢丝绳处于绷紧状态时，不得硬性扳动开启手柄。 （6）每天使用后，应将悬吊平台降至地面，放松工作钢丝绳，使安全锁摆 臂处于松弛状态。 （7）每次使用前应按要求进行锁绳检验，检验合格后才能使用。 （8）达到规定标定期限的安全锁，应及时送生产厂家进行检修和重新标定。
电动吊篮施工人员作业培训
构造、技术参数、故障排除、应急措施
1浦项建设（中国）有限公 司
培训类别 培训主讲单位 受教育单位 参加培训人员签到：
电动吊篮施工人员作业培训
课时
时间 主讲人
人数
电动吊篮安装使用培训
吊篮概念及适用范围 高处作业吊篮是悬挂机构设于建筑物或构筑物上，提升机驱动悬吊平台通过钢丝绳沿立面上 下运行的一种非常设悬挂设备。吊篮主要用于高层及多层建筑物的外墙施工、装修（如抹灰浆、 贴保温砖、刷涂料）以及幕墙玻璃的安装、清洗等工程作业，也可用于船舶修造、电梯安装以 及油库、大型罐体、高大烟囱、桥梁和大坝等特殊施工领域的检查、维修施工等作业。吊篮按 驱动形式可分为手动、气动和电动，按特性可分为爬升式和卷扬式。国家标准《高处作业吊篮》 GB19155-2003规定：吊篮型号由类代号、组代号、特性代号、主参数代号组成，吊篮的主参 数用额定载重量表示。
6000× 690× 1230 350 900 500 340
电动吊篮安装使用培训
提升机
◆ 先进的技术及工艺保证了提升机的性能稳定可靠 ◆ 关键的零件加工由数控加工中完成，保证了精度和互换性 ◆ 提升机处于最佳工作状态，易损件不易损 ◆ 噪音低，寿命长 ZLP80型提升机采用“S”型卷绳机构，提升力大，运行平稳， 主要应用于大载荷运输 ZLP63型提升机采用“α”型卷绳机构，设计轻巧，结构简洁、 重量轻、维修方便，主要应用于中、低载荷吊篮运输。
1浦项建设（中国）有限公司 2014年4月
悬挂机构
电动吊篮安装使用培训
常见故障及故障排除方法
故障情况
原因分析
排除方法
悬吊平台静止时下滑
悬吊平台升 降时停不住
①电机电磁制动器失灵 ②摩擦盘与衔铁之间的距离过大
①交流接触器主触点未脱开 ②控制按钮损坏
①更换电磁制动器 ②调小间隙，合理间隙为0.5-0.6mm
产品型号说明
1浦项建设（中国）有限公司 2014年4月
电动吊篮安装使用ห้องสมุดไป่ตู้训
组 成：吊篮主要由悬挂机构、悬吊平台、提升机、安全保护 装置、电器控制系统、工作钢丝绳和安全钢丝绳等组成。
吊篮的技术参数：
型号
额定载荷（kg） 升降速度（m/min）
额定功率（kw） 提升机型号
安全锁型号
工作平台尺寸 长× 宽× 高（mm）
ZLP63 提升机 1浦项建设（中国）有限公司
悬吊平台和提升机维护： （1）悬吊平台的拼接长度不得超过产品使用说明书所规定的长度。 （2）各部件连接销轴和螺栓应紧固、齐全、可靠。焊接处不得有 脱焊或漏焊。 （3）使用时经常检查电机、提升机，应无过热、异响等现象，否 则应停止使用。 （4）每天使用后，应关闭电源开关，锁好电器箱。露天存放要做 好防雨措施，避免雨水进入提升机、安全锁和电器箱。 （5）及时清除提升机外表面污物，避免进、出绳口进入杂物而损 坏机内零件。 （6）按产品使用说明书要求及时更换、加注规定的润滑剂。 （7）作业前必须进行空载运行，注意检查，应无异响和异味。 （8）定期由专业维修人员进行检修提升机。
ZLP80 提升机
型号
额定提升力（KN）
提升速度（m/min）
重量（kg）
功率（KW）
电压（KW）
电机
频率（HZ）
制动力矩（N.m）
转速（r/min）
钢丝绳直径（mm）
ZLP80 8 8.3
81.5 2.2 380 50 15.2 1420 8.6
技术参数
ZLP63 6.3 9.0 52 1.5 380 50 380 1420 8.3
