国家轴承精度等级对照表
轴承的公差和等级对照表
轴承的公差和等级对照表轴承的公差和等级对照表摘要：轴承精度GB国家标准分为公差ISOJIS标准具体公差ABEC内圈单位um外圈单位umEABEC内圈单位um外圈单位umDABEC内圈单位um外圈单位umBABEC内圈单位um外圈单位umimgsrchttpwwwcnbearingcomhydtpic3.9jpgborder 液体动静压轴承常用轴壳配轴承轴承的密封类型精密轴承工序间防锈新工艺轴承寿命强化试验偏心轴的一种加工详解并联机床的设计理论与关键技术无油轴承带动模具行业革命我国轴承寿命强化试验方兴未艾(一)我国轴承寿命强化试验方兴未艾（二）轴承精度按照GB/T307-94>的国家标准可以分为G E D C B.。
这些公差和ISO、JIS等标准对照如下：具体的公差如下：G级/ABEC1级内圈单位： um外圈单位： umE级/ABEC3级内圈单位： um外圈单位： umD级/ABEC5级内圈单位： um外圈单位： umB级/ABEC7级内圈单位： um轴承精度按照GB/T307-94>的国家标准可以分为G E D C B.。
这些公差和ISO、JIS等标准对照如下：轴承精度轴承的精度等级与划分标准滚动轴承的精度分（主要）尺寸精度与旋转精度。
精度等级已标准化，分为0级、6X级、6级、5级、4级、2级六个等级。
精度从0级起依次提高，对于一般用途0级已足够，但在用于其他条件或场合时，需要5级或更高的精度。
以上的精度等级虽然是以ISO标准为基准制定的，但其称呼在各国标准中有所不同。
尺寸精度（与轴及外壳安装有关的项目）1、内径、外径、宽度及装配宽度的允许偏差2、滚子组内复圆直径及外复圆直径的允许偏差3、倒角尺寸的允许界限值4、宽度的允许变动量旋转精度（与旋转体跳动有关的项目）1、内圈及外圈的允许径向跳动和轴向跳动2、内圈的允许横向跳动3、外径面倾斜度的允许变动量4、推力轴承滚道厚度的允许变动量5、圆锥孔的允许偏差和允许变动量轴承类型与适用精度等级GB/T30794标准将轴承等级划分为GEDCB，ISO、JIS等标准对照轴承精度等级的选择轴承公差等级公制轴承普通组间隙P6P5P4P4ASPUPPA9A英制轴承普通组间隙轴承游隙所谓内部游隙是轴承外轮、内轮、钢球间的游隙量。
轴承的公差和等级对照表
轴承的公差和等级对照表作者：fbearing 发布时间：2008-5-12 9:37:56 文字选择：大中小浏览次数：877轴承的公差和等级对照表轴承的公差和等级对照表摘要：轴承精度GB国家标准分为公差ISOJIS标准具体公差ABEC内圈单位um外圈单位umEABEC内圈单位um外圈单位umDABEC内圈单位um外圈单位umBABEC内圈单位um外圈单位umimgsrchttpwwwcnbearingcomhydtpic3.9jpgborder 液体动静压轴承常用轴壳配轴承轴承的密封类型精密轴承工序间防锈新工艺轴承寿命强化试验偏心轴的一种加工详解并联机床的设计理论与关键技术无油轴承带动模具行业革命我国轴承寿命强化试验方兴未艾(一)我国轴承寿命强化试验方兴未艾（二）轴承精度按照GB/T307-94>的国家标准可以分为G E D C B.。
这些公差和ISO、JIS等标准对照如下：具体的公差如下：G级/ABEC1级内圈单位： um 外圈单位： um内圈单位： um 外圈单位： um内圈单位： um 外圈单位： um内圈单位： um轴承的精度等级及其选用轴承的等级具体分为四级：PO-P6-P5-P4-P2，PO级为国家规定的标准，也是轴承行业最为普通的标准，所以也叫普通级，现国内的绝大多数的厂商也都是以生产PO级的产品，P 2级为最高精密级！具体也技术参数也有标准的。
简单总结如下：精度的基准滚动轴承的精度分（主要）尺寸精度与旋转精度。
精度等级已标准化，分为0级、6X级、6级、5级、4级、2级六个等级。
精度从0级起依次提高，对于一般用途0级已足够，但在用于表1所示条件或场合时，需要5级或更高的精度。
以上的精度等级虽然是以ISO标准为基准制定的，但其称呼在各国标准中有所不同。
尺寸精度（与轴及外壳安装有关的项目）1、内径、外径、宽度及装配宽度的允许偏差2、滚子组内复圆直径及外复圆直径的允许偏差3、倒角尺寸的允许界限值4、宽度的允许变动量旋转精度（与旋转体跳动有关的项目）1、内圈及外圈的允许径向跳动和轴向跳动2、内圈的允许横向跳动3、外径面倾斜度的允许变动量4、推力轴承滚道厚度的允许变动量5、圆锥孔的允许偏差和允许变动量轴承类型与适用精度等级轴承形式适用标准适用精度等级深沟球轴承GB307 0级6级5级4级2级角接触球轴承0级6级5级4级2级调心球轴承0级圆柱滚子轴承0级6级5级4级2级圆锥滚子轴承公制系列（单列）GB307 0级6级6级5级4级公制系列（双列、四列）SB/T5341994 0级英制系列SB/CO/T1089 Class4 Class2 Class3 Class0 Class00调心滚子轴承GB307 0级推力球轴承0级6级5级4级推力调心滚子轴承0级GB/T30794标准将轴承等级划分为G E D C B。
轴承的精度等级
轴承的精度等级精度的基准滚动轴承的精度分（主要）尺寸精度与旋转精度。
精度等级已标准化，分为0级、6X级、6级、5级、4级、2级六个等级。
精度从0级起依次提高，对于一般用途0级已足够，但在用于表1所示条件或场合时，需要5级或更高的精度。
以上的精度等级虽然是以ISO标准为基准制定的，但其称呼在各国标准中有所不同。
尺寸精度（与轴及外壳安装有关的项目）1、内径、外径、宽度及装配宽度的允许偏差2、滚子组内复圆直径及外复圆直径的允许偏差3、倒角尺寸的允许界限值4、宽度的允许变动量旋转精度（与旋转体跳动有关的项目）1、内圈及外圈的允许径向跳动和轴向跳动2、内圈的允许横向跳动3、外径面倾斜度的允许变动量4、推力轴承滚道厚度的允许变动量5、圆锥孔的允许偏差和允许变动量轴承类型与适用精度等级轴承形式适用标准适用精度等级深沟球轴承 GB307 0级 6级 5级 4级 2级角接触球轴承 0级 6级 5级 4级 2级调心球轴承 0级圆柱滚子轴承 0级 6级 5级 4级 2级圆锥滚子轴承公制系列（单列） GB307 0级 6级 6级 5级 4级公制系列（双列、四列） SB/T5341994 0级英制系列 SB/CO/T1089 Class4 Class2 Class3 Class0 Class00调心滚子轴承 GB307 0级推力球轴承 0级 6级 5级 4级推力调心滚子轴承 0级GB/T30794标准将轴承等级划分为G E D C B。
ISO、JIS等标准对照如下：标准精度GB/T30794 B C D E GISO CLASS2 CALSS4 CLASS5 CLASS6 NORMAL CLASSDIN P2 P4 P5 P6 P0ANSI ABEC9 ABEC7 ABEC5 ABEC3 ABEC1JIS JIS2 JIS4 JIS5 JIS6 JIS0精度的选定性能要求用例适用精度等级要求放置体具有高跳动精度音响、影像机器主轴（录像机、录音机）雷达、抛物面天线转轴机床主轴电子计算机、磁盘主轴铝箔辊颈多级轧钢机支承轴承 P4P5、P4、P2、ABEC9P5、P4、P2、ABEC9P5P4高速旋转增压器喷气式发动机主轴、辅机离心分离机液化天然气泵涡轮分子泵主轴、保护轴承机床主轴涨紧轮 P5、P4P5、P4P5、P4P5P5、P4P5、P4、P2、ABEC9P5、P4要求摩擦及摩擦变化小控制机器（同步马达、伺服马达、陀螺万向架）计量仪表机床主轴 P4、ABMA 7PP5P5、P4、P2、ABEC9一般精度小型马达、齿轮传动装置、凸轮传动装置、发电器、低感应同步伺服电机、压力转子、打印机、复印机、检测仪器 P0、P6进口轴承的精度等级精度的基准滚动轴承的精度分（主要）尺寸精度与旋转精度。
轴承精度等级
滚动轴承的精度分（主要）尺寸精度与旋转精度。
精度等级已标准化，分为0级、6X级、6级、5级、4级、2级六个等级。
精度从0级起依次提高，对于一般用途0级已足够，但在用于表1所示条件或场合时，需要5级或更高的精度。
以上的精度等级虽然是以ISO标准为基准制定的，但其称呼在各国标准中有所不同。
尺寸精度（与轴及外壳安装有关的项目）1、内径、外径、宽度及装配宽度的允许偏差2、滚子组内复圆直径及外复圆直径的允许偏差3、倒角尺寸的允许界限值4、宽度的允许变动量旋转精度（与旋转体跳动有关的项目）1、内圈及外圈的允许径向跳动和轴向跳动2、内圈的允许横向跳动3、外径面倾斜度的允许变动量4、推力轴承滚道厚度的允许变动量5、圆锥孔的允许偏差和允许变动量轴承类型与适用精度等级轴承形式适用标准适用精度等级深沟球轴承GB307 0级6级5级4级2级角接触球轴承0级6级5级4级2级调心球轴承0级圆柱滚子轴承0级6级5级4级2级圆锥滚子轴承公制系列（单列）GB307 0级6级6级5级4级公制系列（双列、四列）SB/T5341994 0级英制系列SB/CO/T1089 Class4 Class2 Class3 Class0 Class00调心滚子轴承GB307 0级推力球轴承0级6级5级4级推力调心滚子轴承0级GB/T30794标准将轴承等级划分为G E D C B。
ISO、JIS等标准对照如下：标准精度GB/T30794 B C D E GISO CLASS2 CALSS4 CLASS5 CLASS6 NORMAL CLASSDIN P2 P4 P5 P6 P0ANSI ABEC9 ABEC7 ABEC5 ABEC3 ABEC1JIS JIS2 JIS4 JIS5 JIS6 JIS0精度的选定性能要求用例适用精度等级要求放置体具有高跳动精度音响、影像机器主轴（录像机、录音机）雷达、抛物面天线转轴机床主轴电子计算机、磁盘主轴铝箔辊颈多级轧钢机支承轴承P4P5、P4、P2、ABEC9P5、P4、P2、ABEC9P5P4高速旋转增压器喷气式发动机主轴、辅机离心分离机液化天然气泵涡轮分子泵主轴、保护轴承机床主轴涨紧轮P5、P4P5、P4P5、P4P5P5、P4P5、P4、P2、ABEC9P5、P4要求摩擦及摩擦变化小控制机器（同步马达、伺服马达、陀螺万向架）计量仪表机床主轴P4、ABMA 7PP5P5、P4、P2、ABEC9一般精度小型马达、齿轮传动装置、凸轮传动装置、发电器、低感应同步伺服电机、压力转子、打印机、复印机、检测仪器 P0、P6。
国家轴承精度等级对照表
国家轴承精度等级对照表时间：2008-03-28 16:03精度TOLERANCE轴承的精度包括尺寸精度和旋转精度,尺寸精度是将轴承安装于轴或轴承箱时所要求的项目,它包括内径、外径、宽度、倒角尺寸公差或允许值。
几何精度包括内径偏差、平均内径差、外径偏差、平均外径差、套圈端面平行差的允许值。
旋转精度是规定旋转时振摆的，包括内圈及外圈径向摆动和轴向摆动，内圈侧摆及外径面垂直度公差范围。
轴承的精度等级从普通级0级到6级、5级、4级及2级，依次增高，下表1是中国GB307规定的精度等级与其他标准的比较。
Bearing tolerance includes dimensional tolerance and revolving tolerance, Dimensional tolerance is a request when bearings are mounted on shafts or in housings. It includes bore/outerside diameter deviation from basic, inner ring/outer ring width deviation in single radial plane. Revolving tolerance includes radial and axial runout of assembled bearing inner ring and outer ring, inner ring reference fcace runout with bore and outside cylindrical surface runout with outer reference face. Tolerance class ranges from common class 0 to 6,5,4 and 2, from low to high, Table 1 below is the tolerance class stipulated in China GB307 and its comparison with some other standards.部分国家轴承精度等级对照表 COMPARISON OF TOLERANCE CLASS游隙CLEARANCE轴承的游隙是指轴承在未安装于轴或轴承箱之前的状态下，固定内圈或外圈的一方，使未固定的套圈做径向或轴向移动时套圈的移动量。

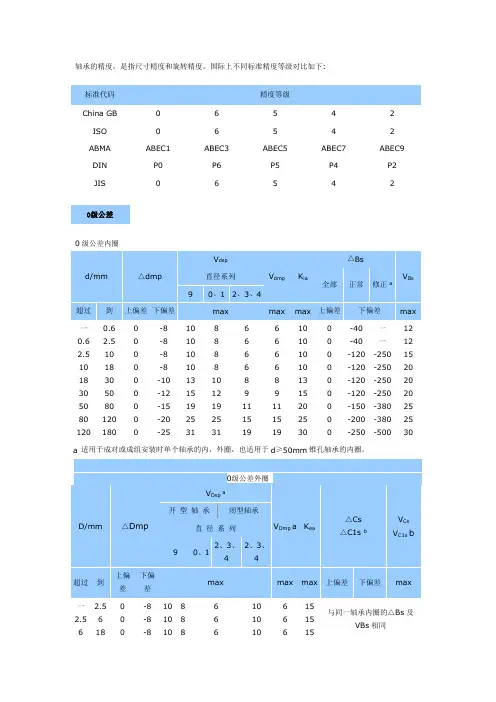

轴承的精度,是指尺寸精度和旋转精度。国际上不同标准精度等级对比如下
轴承的精度，是指尺寸精度和旋转精度。
国际上不同标准精度等级对比如下:标准代码精度等级China GB 0 6 5 4 2 ISO 0 6 5 4 2 ABMA ABEC1 ABEC3 ABEC5 ABEC7 ABEC9 DIN P0 P6 P5 P4 P2 JIS 0 6 5 4 20级公差0级公差内圈d/mm △dmpV dspV dmp K ia△BsV Bs 直径系列全部正常修正a9 0、1 2、3、4超过到上偏差下偏差max max max 上偏差下偏差max一0.6 2.5 10 18 30 50 80 120 0.62.51018305080120180-8-8-8-8-10-12-15-20-2510101010131519253188881012192531666689111519666689111519101010101315202530-40-40-120-120-120-120-150-200-250一一-250-250-250-250-380-380-500121215202020252530a 适用于成对或成组安装时单个轴承的内，外圈，也适用于d≥50mm锥孔轴承的内圈。
0级公差外圈D/mm △DmpV Dsp aV Dmp a K ea△Cs△C1s bV CsV C1s b 开型轴承闭型轴承直径系列9 0、12、3、42、3、4超过到上偏差下偏差max max max 上偏差下偏差max一2.5 6 2.5618-8-8-8101010888666101010666151515与同一轴承内圈的△Bs及VBs相同30 50 80 120 1505080120150180-11-13-15-18-251416192331111319233181011141916202630388101114192025354045a 适用于内，外止动环安装前或拆卸后。
b 仅适用于沟型球轴承。
轴的精度等级一览表
轴的精度等级一览表轴承的精度等级标准为，0级、6X级、6级、5级、4级、2级六个等级。
轴承精度从0级起依次提高，对于一般用途来说0级已经足够满足需求，但在用于一些要求高精度条件或场合时，需要5级或更高的精度。
精度等级虽然是以ISO标准为基准制定的，但那仅限于国内。
相对于国外，各国的对产品的叫法和衡量标准是不一样的。
轴承的公差等级主要根据轴对支撑的旋转精度要求来确定的。
0级：在旋转精度大于10um的一般轴承系中，应用十分广泛。
如普通机床的变速机构、进给机构、汽车、拖拉机的变速机构，普通电机、水泵及农业机械等一般通用机械的旋转机构中。
4、2级：在旋转精度小于5um或转速很高的超精密仪器中，例如精密坐标镗床，精密磨床的齿轮系统，精密仪器、仪表以及高速摄像机的等精密系统。
6、5级：在旋转精度在5-10um或转速较高的精密轴承系中，如普通车床所用轴承(前支撑用5级，后支撑用6级)较精密的仪器、仪表以及精密仪器、仪表，和精密的旋转机构。
精度标准说明各国的制定的标准都是依据ISO标准制定，一般都是和ISO一致，个别严格于ISO标准。
精度分为尺寸精度和旋转精度。
分为0级、6X级、6级、5级、4级、2级。
国轴承以前旧代号标准是G级(0级)、E级(6级)、D级(5级)、C级(4级)、B级(2级)。
现行代号一般采用德国DIN标准。
PO级(0级)、P6级(6级)、P5级(5级)、P4级(4级)、P2级(2级)。
一般标准等级PO级，反应在轴承型号上是省略的，只有P6级或P6级以上的，等级代号才出现在轴承型号当中.例如：6205和6205/P5，其中6205的精度等级是PO级，只不过是省略了。
这就给人们造成了，PO级是非精度等级轴承的印象。
另外，各种精度的轴承除了区别在加工工艺上，也区别在价值上。
例如：国内轴承的价值，P6级精度的轴承是PO级的1.5倍，P5精度的轴承是PO的2倍，P4精度的是P5精度的2.5倍。
一个好的轴承最重要的就是用在适合的地方，轴承适合的地方，就要有精度等级来划分。
轴承的公差和等级
轴承的内部游隙游隙：深沟球轴承径向游隙依据GB/T4604-1999(等同于ISO 5753-1991)进行生产。
一般情况下，深沟球轴承径向游隙为基本组（Co组），如果客户要求，可以采用其它组游隙。
深沟球轴承径向游隙列表如下。
内径d(mm) C2 组C0 组C3 组C4 组C5 组超过到最小最大最小最大最小最大最小最大最小最大2.5 6 0 7 2 13 8 23 －－－－6 10 07 2 138 23 14 29 20 3710 18 0 9 3 18 11 25 18 33 25 4518 24 0 10 5 20 13 28 20 36 28 48微型轴承也可以采用以下径向游隙：游隙代号MC1 MC2 MC3 MC4 MC5 MC6游隙最大最小最大最小最大最小最大最小最大最小最大最小0 5 3 8 5 10 8 13 13 20 20 28轴承的公差和等级轴承精度按照GB/T307-94>的国家标准可以分为G E D C B.。
这些公差和ISO、JIS等标准对照如下：标准精度GB/T307-94 B C D E G ISO CLASS2 CALSS4 CLASS5 CLASS6 NORMAL CLASS DIN P2 P4 P5 P6 P0ANSI ABEC9 ABEC7 ABEC5 ABEC3 ABEC1JIS JIS2 JIS4 JIS5 JIS6 JIS0具体的公差如下：普通级G级/ABEC1级的公差精度E级/ABEC3级的公差精度D级/ABEC5级的公差精度B级/ABEC7级的公差精级/ABEC1级内圈单位：um内圈单位：umE级/ABEC3级内圈单位：um内圈单位：umD级/ABEC5级内圈单位：um内圈单位：umB级/ABEC7级内圈单位：um内圈单位：um。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国家轴承精度等级对照表时间：2008-03-28 16:03
精度TOLERANCE
轴承的精度包括尺寸精度和旋转精度,尺寸精度是将轴承安装于轴或轴承箱时所
是
游隙CLEARANCE
轴承的游隙是指轴承在未安装于轴或轴承箱之前的状态下，固定内圈或外圈的一方，使未固定的套圈做径向或轴向移动时套圈的移动量。
根据移动方向，可分为
径向游隙和轴向游隙。
Bearing clearance means the value of displacement of the unfixed ring when it moves against the fixed ring in radial or axial direction before the bearing is mouted on a shaft or in a housing. According to the movement direction, it falls into radial clearance and axial clearance.
单列深沟球轴承的径向游隙 RADIAL CLEARANCE
也实施严格的监控。
Bearing vibration means bearing components’ elastic deformation that varies with time and all other movement that deviates from a theoretic position except that necessary to bearing functions. It has two modes-acceleration(dB)and velocity(μm/S), Vibration acceleration is examined according to Z, Z4, Z2, and Z3 values. Grade Z is fundamental, Z1, Z2&Z3 successively indicate the vibration level ranges fron low to high. For detailed requirements, see Table3. Simlary, viaration velocity is examined as per V, V1, V2&V3. Grade V is fundamental, V1, V2&V3
successively indicate the vibration level ranges from low to high. For details, see Table4. Generally, velocity examination is better than acceleration examination in that it can more reflect bear ings’ manufacturing level and bearings’ inherent quality.
While our company keeps control of vibration velocity values, we also carry out vigorous control on abnormal noise from running bearings in test according to requirements of electric motor quality bearings.
张晓(张晓) 12:39:13
被卡死。
（5）配合零件必须符合要求的精度。
轴承套圈是薄壁零件，轴颈或孔的开关误差将会传递到滚道上，等于降低了轴承的精度。
（6）轴承安装和拆卸方便。
有此轧辊轴承，套圈随很重的旋转负荷，但由于频繁的装拆也选用松
张晓(张晓) 12:39:13
的配合。
2、轴承与轴和外壳孔的配合
轴承与轴的配合采用基孔制，轴承与外壳孔的配合采用基轴制。
轴承与轴的配合与机器制造业中所采用的公差配合制度不同，轴承的内径公差多为负公差。
因此，在采用相同的配合的条件下，轴承内。
