沉浸式投影融合系统方案
沉浸式互动投影解决方案

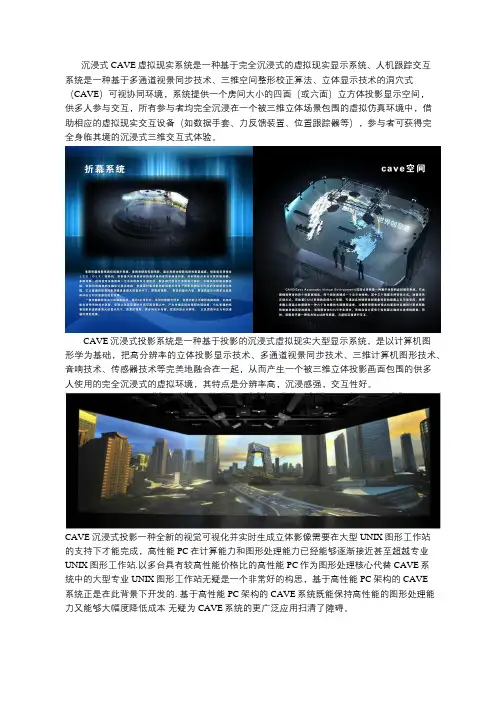

沉浸式CAVE虚拟现实系统是一种基于完全沉浸式的虚拟现实显示系统、人机跟踪交互系统是一种基于多通道视景同步技术、三维空间整形校正算法、立体显示技术的洞穴式（CAVE）可视协同环境，系统提供一个房间大小的四面（或六面）立方体投影显示空间，供多人参与交互，所有参与者均完全沉浸在一个被三维立体场景包围的虚拟仿真环境中，借助相应的虚拟现实交互设备（如数据手套、力反馈装置、位置跟踪器等），参与者可获得完全身临其境的沉浸式三维交互式体验。
CAVE沉浸式投影系统是一种基于投影的沉浸式虚拟现实大型显示系统，是以计算机图形学为基础，把高分辨率的立体投影显示技术、多通道视景同步技术、三维计算机图形技术、音响技术、传感器技术等完美地融合在一起，从而产生一个被三维立体投影画面包围的供多人使用的完全沉浸式的虚拟环境，其特点是分辨率高，沉浸感强，交互性好。
CAVE沉浸式投影一种全新的视觉可视化并实时生成立体影像需要在大型UNIX图形工作站的支持下才能完成，高性能PC在计算能力和图形处理能力已经能够逐渐接近甚至超越专业UNIX图形工作站.以多台具有较高性能价格比的高性能PC作为图形处理核心代替CAVE系统中的大型专业UNIX图形工作站无疑是一个非常好的构思，基于高性能PC架构的CAVE系统正是在此背景下开发的. 基于高性能PC架构的CAVE系统既能保持高性能的图形处理能力又能够大幅度降低成本无疑为CAVE系统的更广泛应用扫清了障碍。
CAVE沉浸式投影通常以4台或6台高性能连网PC作为一个并行计算集群系统来替代传统CAVE配置中昂贵的UNIX图形工作站，采用高性能的主动或被动式立体显示技术，每台PC工作站分别负责CAVE系统中一个投影面的立体影像绘制工作. 并通过网络同步控制技术和变形矫正算法，使每台工作站绘制的场景分别同步无失真地显示输出，并投射在相应的立方体投影面上。
从而产生一个完全沉浸式的体验空间。
高性能图形工作站计算机系统应具有很高的计算速度和图形处理能力。
沉浸式投影融合系统方案设计
沉浸式投影融合系统方案设计
沉浸式投影融合系统是一种针对目标空间实现投影融合的视觉系统，能够利用较高的光度、高分辨率以及连续性可调的投影方案来实现非常准确的覆盖。
因此，将沉浸式投影融合系统应用到室内空间中，能够让室内变得更加活跃起来，提升空间的真实感。
此外，沉浸式投影融合系统的策略完全可以定制，以满足不同空间场景的需求，且可根据客户的设计要求来实现达到最佳的效果。
沉浸式投影融合系统可以实现以下功能：
1.无缝投影：沉浸式投影融合系统可以实现多屏融合，在空间范围内实现多屏投影的无缝融合，而且不受单屏投影容量的限制；
2.3D投影：沉浸式投影融合系统可以实现3D投影，即对视觉图片进行3D立体处理，使得视觉效果更加逼真；
3.实时同步：沉浸式投影融合系统可以实现实时同步，在一定的范围内，实现多屏同步，可以实现跨平台视觉效果；
4.投影融合：沉浸式投影融合系统支持融合多种投影器，可以实现多色彩的投影和投影融合，获得更加绚丽的视觉效果；
5.多设备共用：沉浸式投影融合系统可以支持多设备的共用，可以自由地进行组合。

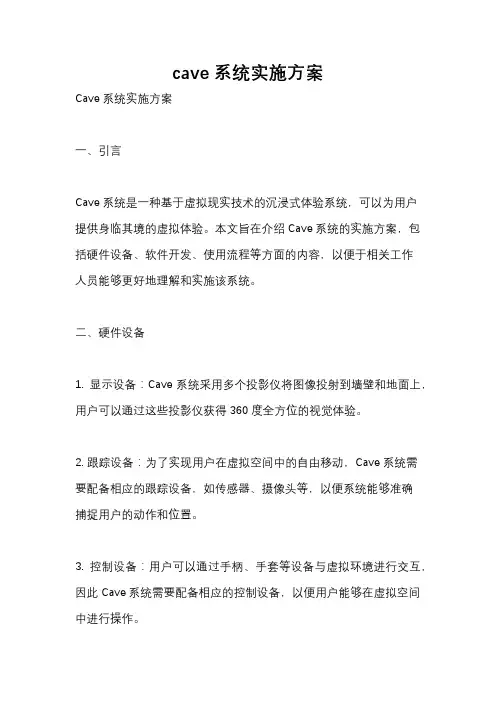

cave系统实施方案
cave系统实施方案Cave系统实施方案一、引言Cave系统是一种基于虚拟现实技术的沉浸式体验系统，可以为用户提供身临其境的虚拟体验。
本文旨在介绍Cave系统的实施方案，包括硬件设备、软件开发、使用流程等方面的内容，以便于相关工作人员能够更好地理解和实施该系统。
二、硬件设备1. 显示设备：Cave系统采用多个投影仪将图像投射到墙壁和地面上，用户可以通过这些投影仪获得360度全方位的视觉体验。
2. 跟踪设备：为了实现用户在虚拟空间中的自由移动，Cave系统需要配备相应的跟踪设备，如传感器、摄像头等，以便系统能够准确捕捉用户的动作和位置。
3. 控制设备：用户可以通过手柄、手套等设备与虚拟环境进行交互，因此Cave系统需要配备相应的控制设备，以便用户能够在虚拟空间中进行操作。
三、软件开发1. 虚拟环境建模：在Cave系统中，需要针对不同的应用场景进行虚拟环境的建模，包括建筑、景观、机械等各种类型的模型，以便用户能够在虚拟空间中进行体验和操作。
2. 用户界面设计：Cave系统的用户界面需要简洁直观，以便用户能够快速上手并进行操作，同时还需要考虑用户体验和交互设计，以提升用户参与度和沉浸感。
3. 数据交互与处理：Cave系统需要能够实现与外部设备和系统的数据交互，同时还需要对用户在虚拟环境中的操作进行实时处理和反馈，以确保系统能够稳定运行并提供良好的体验。
四、使用流程1. 用户准备：用户进入Cave系统前需要进行相关的准备工作，包括穿戴相应的设备、进行身体检查等，以确保用户能够在虚拟环境中安全体验。
2. 系统启动：工作人员需要按照操作流程对Cave系统进行启动和检测，以确保系统各项设备和软件能够正常运行。
3. 用户体验：用户进入Cave系统后，可以根据自己的需求选择不同的虚拟环境进行体验，同时可以通过控制设备进行交互操作，享受沉浸式的虚拟体验。
4. 系统关闭：用户体验结束后，工作人员需要对Cave系统进行关闭和设备清理，以确保系统能够在下一次使用前保持良好的状态。

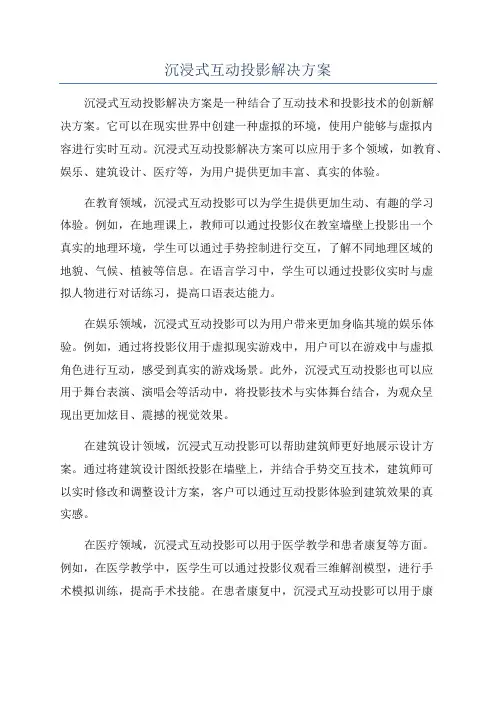

沉浸式互动投影解决方案
沉浸式互动投影解决方案沉浸式互动投影解决方案是一种结合了互动技术和投影技术的创新解决方案。
它可以在现实世界中创建一种虚拟的环境，使用户能够与虚拟内容进行实时互动。
沉浸式互动投影解决方案可以应用于多个领域，如教育、娱乐、建筑设计、医疗等，为用户提供更加丰富、真实的体验。
在教育领域，沉浸式互动投影可以为学生提供更加生动、有趣的学习体验。
例如，在地理课上，教师可以通过投影仪在教室墙壁上投影出一个真实的地理环境，学生可以通过手势控制进行交互，了解不同地理区域的地貌、气候、植被等信息。
在语言学习中，学生可以通过投影仪实时与虚拟人物进行对话练习，提高口语表达能力。
在娱乐领域，沉浸式互动投影可以为用户带来更加身临其境的娱乐体验。
例如，通过将投影仪用于虚拟现实游戏中，用户可以在游戏中与虚拟角色进行互动，感受到真实的游戏场景。
此外，沉浸式互动投影也可以应用于舞台表演、演唱会等活动中，将投影技术与实体舞台结合，为观众呈现出更加炫目、震撼的视觉效果。
在建筑设计领域，沉浸式互动投影可以帮助建筑师更好地展示设计方案。
通过将建筑设计图纸投影在墙壁上，并结合手势交互技术，建筑师可以实时修改和调整设计方案，客户可以通过互动投影体验到建筑效果的真实感。
在医疗领域，沉浸式互动投影可以用于医学教学和患者康复等方面。
例如，在医学教学中，医学生可以通过投影仪观看三维解剖模型，进行手术模拟训练，提高手术技能。
在患者康复中，沉浸式互动投影可以用于康复训练，通过投影仪在地面上投影出不同的锻炼项目，患者可以通过互动操作进行锻炼和康复。
总之，沉浸式互动投影解决方案为用户提供了更加真实、丰富的体验。
无论是在教育、娱乐、建筑设计还是医疗等领域，沉浸式互动投影都具有广阔的应用前景。
随着技术的不断发展和创新，相信沉浸式互动投影将会在更多领域得到应用，并为用户带来更加出色的体验。

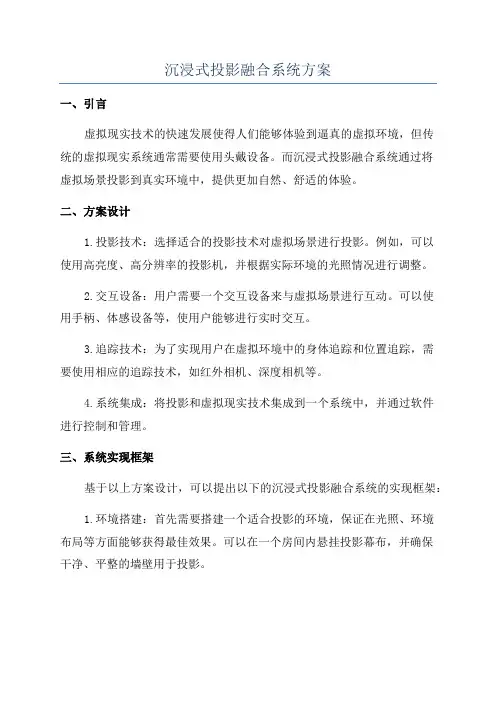

沉浸式投影融合系统方案
沉浸式投影融合系统方案一、引言虚拟现实技术的快速发展使得人们能够体验到逼真的虚拟环境，但传统的虚拟现实系统通常需要使用头戴设备。
而沉浸式投影融合系统通过将虚拟场景投影到真实环境中，提供更加自然、舒适的体验。
二、方案设计1.投影技术：选择适合的投影技术对虚拟场景进行投影。
例如，可以使用高亮度、高分辨率的投影机，并根据实际环境的光照情况进行调整。
2.交互设备：用户需要一个交互设备来与虚拟场景进行互动。
可以使用手柄、体感设备等，使用户能够进行实时交互。
3.追踪技术：为了实现用户在虚拟环境中的身体追踪和位置追踪，需要使用相应的追踪技术，如红外相机、深度相机等。
4.系统集成：将投影和虚拟现实技术集成到一个系统中，并通过软件进行控制和管理。
三、系统实现框架基于以上方案设计，可以提出以下的沉浸式投影融合系统的实现框架：1.环境搭建：首先需要搭建一个适合投影的环境，保证在光照、环境布局等方面能够获得最佳效果。
可以在一个房间内悬挂投影幕布，并确保干净、平整的墙壁用于投影。
2.投影技术：选择一款高亮度、高分辨率的投影机，将其固定在合适的位置上，确保投影效果最佳。
使用投影校正技术来调整投影的形状和位置，使其与真实环境更好地融合。
3.交互设备：为了使用户能够与虚拟环境进行交互，需要选择合适的交互设备。
手柄是一种常见的选择，可以通过按键或触摸来进行交互操作。
体感设备也是一种可行的选择，通过追踪用户的动作来实现互动。
4.追踪技术：为了实现用户在虚拟环境中的位置和姿态追踪，可以选择红外相机、深度相机等技术。
通过对用户进行追踪和识别，将其在真实环境中的动作同步到虚拟环境中。
5.系统集成：将投影技术、交互设备和追踪技术进行集成，并通过软件进行控制和管理。
用户可以通过软件界面选择不同的虚拟场景、调整投影参数以及进行交互操作。
四、应用场景总结：沉浸式投影融合系统通过结合虚拟现实和投影技术，为用户提供逼真、自然的体验。
通过选择合适的投影技术、交互设备和追踪技术，并将其集成到一个系统中，可以实现沉浸式投影融合系统。
投影融合实施方案
投影融合实施方案一、背景介绍随着科技的不断进步，投影技术已经成为了现代化生活中不可或缺的一部分。
在各行各业中，投影技术的应用越来越广泛，其中投影融合技术更是备受关注。
投影融合技术是指通过多个投影仪将不同的影像投射到同一平面上，并实现影像的融合和交互。
这项技术在商业演示、教育培训、虚拟现实等领域有着广泛的应用前景。
二、实施方案1. 硬件设备选型在实施投影融合技术时，首先需要选择合适的硬件设备。
投影仪是投影融合技术的核心设备，需要选择亮度高、分辨率高、色彩还原度好的产品。
同时，还需要考虑投影仪的投影距离、投影角度和投影面积等因素，以确保投影效果的稳定和清晰。
2. 环境布置投影融合技术对环境的要求较高，需要在实施前进行环境布置。
首先要确保投影区域的光线充足，避免出现光线干扰影响投影效果。
其次，需要选择适合的投影背景，以便实现影像的融合和交互。
另外，还需要考虑投影区域的空间大小和布局，以确保投影仪的安装和调试。
3. 系统调试在硬件设备选型和环境布置完成后，需要对投影融合系统进行系统调试。
首先要进行投影仪的安装和调试，确保投影效果稳定和清晰。
其次，需要进行投影融合系统的软件设置和调试，以确保影像的融合和交互效果。
4. 操作培训投影融合技术的实施还需要对相关操作人员进行培训。
操作人员需要了解投影融合系统的基本原理和操作方法，掌握投影融合技术的使用技巧和注意事项。
只有操作人员具备相关的知识和技能，才能保证投影融合技术的正常运行和有效应用。
5. 系统维护投影融合技术的实施并不是一次性的工作，还需要进行系统的定期维护。
定期检查投影仪的工作状态和投影效果，及时清洁和维护设备，以确保投影融合技术的稳定运行和持续应用。
三、总结投影融合技术的实施需要从硬件设备选型、环境布置、系统调试、操作培训和系统维护等方面进行全面考虑和安排。
只有做好这些工作，才能确保投影融合技术的正常运行和有效应用。
同时，还需要密切关注投影融合技术的发展动态，不断更新和优化系统，以满足不同应用场景的需求。
融合投影方案
融合投影方案融合投影方案1. 引言随着科技的不断发展，融合投影技术正逐渐成为现实生活中的重要应用之一。
融合投影方案是一种能够将虚拟物体与现实场景进行逼真融合的技术，通过投影设备将虚拟内容投影到现实世界中，使用户能够与虚拟物体进行实时互动。
本文将介绍融合投影方案的基本原理、应用领域以及发展趋势。
2. 融合投影方案的基本原理融合投影方案的基本原理是将投影设备和计算设备相结合，通过计算设备生成虚拟内容，并通过投影设备将虚拟内容投影到现实场景中。
具体而言，融合投影方案包含以下几个关键技术：2.1 空间感知技术空间感知技术是融合投影方案的核心技术之一。
通过使用深度摄像头或其他传感器，可以实时获取现实场景的深度信息，从而将虚拟物体准确地投影到现实场景中的对应位置。
2.2 姿势识别技术姿势识别技术用于对用户的手势和动作进行实时识别，从而实现与虚拟物体的互动。
通过分析用户的手势和动作，系统可以自动识别用户的意图，并做出相应的反应。
2.3 虚拟场景生成技术虚拟场景生成技术用于生成虚拟物体和虚拟环境。
通过使用计算设备和图形渲染技术，可以实时生成逼真的虚拟场景，并将其与现实场景进行融合。
2.4 投影设备投影设备是实现融合投影方案的关键组件之一。
现阶段最常用的投影设备是投影仪，但随着技术的不断发展，可能会出现更加先进的投影设备，如激光投影仪等。
3. 融合投影方案的应用领域融合投影方案在许多领域中有着广泛的应用。
以下是一些典型的应用领域：3.1 教育与培训在教育与培训领域，融合投影方案可以为学生提供更加生动、直观的学习体验。
教师可以利用虚拟场景生成技术创建逼真的虚拟实验室或教学场景，并将其投影到现实教室中，让学生能够亲身体验。
3.2 娱乐与游戏融合投影方案在娱乐与游戏领域有着广泛的应用。
通过对用户的动作和手势进行识别，用户可以与虚拟场景中的游戏角色进行互动，增加游戏的趣味性和真实感。
3.3 场馆与展览在场馆和展览中，融合投影方案可以为参观者提供更加丰富的参观体验。
沉浸式投影融合系统方案
沉浸式投影融合系统方案四通道沉浸式投影融合互动系统技术方案1.前言沉浸式虚拟现实提供参与者完全沉浸的体验，使用户有一种置身于虚拟世界之中的感觉。
其明显的特点是：利用显示设备把用户的视觉、听觉封闭起来，产生虚拟视觉，同时，它利用数据手套把用户的手感通道封闭起来，产生虚拟触动感。
系统采用识别器让参与者对系统主机下达操作命令，与此同时跟踪器的追踪，使系统达到尽可能的实时性。
临境系统是真实环境替代的理想模型，它具有最新交互手段的虚拟环境。
常见的沉浸式系统有：基于头盔式显示器的系统、投影式虚拟现实系统。
沉浸式虚拟现实显示系统基于多通道视景同步技术、三维空间整形校正算法、立体显示技术的房间式可视协同环境，该系统可提供一个同房间大小的四面（或六面）立方体投影显示空间，供多人参与，所有参与者均完全沉浸在一个被三维投影画面包围的高级虚拟仿真环境中，借助相应虚拟现实交互设备，从而获得一种身临其境的高分辨率三维立体视听影像和6自由度交互感受。
由于投影面几能够覆盖用户的所有视野,因此沉浸式虚拟现实显示系统能提供给使用者一种前所未有的带有震撼性的身临其境的沉浸感。
这种完全沉浸式的立体显示环境，为科学家带来了空前创新的思考模式。
多通道投影融合沉浸式虚拟现实系统采用边缘融合拼接系统是指整幅投影画面由不同的投影机投射画面拼接组成，每个单独的投影画面拼接中有着投影光线和画面内容的重叠部分，经过软硬件的结合处理，消除光线重合部分的多余亮度，从而确保整幅画面上面没有任何接缝，亮度均匀一致，给观众完美的视觉冲击。
（见下图）本方案中采用边缘融合大屏幕拼接。
1.1与单屏大屏幕相比，四通道投影融合沉浸式虚拟现实系统的优势1.增加图像尺寸；画面的完整性：多台投影机拼接投射出来的画面一定比单台投影机投射出来的画面尺寸更大；鲜艳靓丽的画面，能带给人们不同凡响的视觉冲击，采用无缝边缘融合技术拼接而成的画面，要很大程度上保证了画面的完美性和色彩的一致性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
投影屏幕，就可使得整个显示系统的画面层次感和表现力明显增强。
jLBHrnAILg
1.2 边缘融合大屏幕拼接的优势
1. 在融合拼接中，由于采用融合处理技术，消除了光学缝隙，这样和普通硬拼接系统相比，在技术水平
和显示效果上，就有了质的差异和提高，从而使显示的图像完全一致，无光学分割，保证了显示图像
的完整性和美观性。 xHAQX74J0X
参与者均完全沉浸在一个被三维投影画面包围的高级虚拟仿真环境中，借助相应虚拟现实交互设备，从而
获得一种身临其境的高分辨率三维立体视听影像和
6 自由度交互感受。由于投影面几能够覆盖用户的所有
视野 ,所以沉浸式虚拟现实显示系统能提供给使用者一种前所未有的带有震撼性的身临其境的沉浸感。这种
完全沉浸式的立体显示环境，为科学家带来了空前创新的思考模式。
四通道沉浸式投影融合互动系统
技 术 方 案
1 / 28
1. 前言
沉浸式虚拟现实提供参与者完全沉浸的体验，使用户有一种置身于虚拟世界之中的感觉。其明显的特
点是：利用显示设备把用户的视觉、听觉封闭起来，产生虚拟视觉，同时，它利用数据手套把用户的手感
通道封闭起来，产生虚拟触动感。系统采用识别器让参与者对系统主机下达操作命令，与此同时跟踪器的
本项目是四通道投影融合沉浸式显示系统，采用了
4 通道投影边缘融合 360 °显示，采用纯硬件图形
处理技术，向参与者展示更加逼真的展示了图像文字内容。
rqyn14ZNXI
4 / 28
3. 设计依据
3.1. 通用投影显示设计依据
3.1.1. 影响图像质量的因素
人对图像质量的感觉是由许多相关因素结合起来决定的，尽管在显示系统中人们最重视的是亮度，但 其它因素也严重影响着人们对图像的感觉。这些因素有对比度和分辨率，对比度决定了系统的动态范围， 分辨率决定了系统显示细节的能力。 EmxvxOtOco
p1EanqFDPw
2 / 28
多通道投影融合沉浸式虚拟现实系统采用边缘融合拼接系统是指整幅投影画面由不同的投影机投射画 面拼接组成，每个单独的投影画面拼接中有着投影光线和画面内容的重叠部分，通过软硬件的结合处理， 消除光线重合部分的多余亮度，从而确保整幅画面上面没有任何接缝，亮度均匀一致，给观众完美的视觉 冲击。（见下图） DXDiTa9E3d
2.在融合拼接系统中， 所有图像都经过融合处理器进行了校正和统一， 这样在大屏幕上进行图像显示和
切换时，无论切换什么格式的图像，整个屏幕的亮度、色彩、鲜艳度、均匀度都比较一致，不会出现
传统拼接系统中经常出现的由于信号更换而导致系统显示质量的变化。
LDAYtRyKfE
3.在融合拼接系统中， 由于在处理器中对投影显示图像进行了处理， 可以对不同投影信号间的色差、 亮
5 / 28
直接（或通过反射镜反射后）投影到沉浸系统的三个投影屏幕上，故整个视景系统一个的立方体结构。投影机不 仅要求可靠性好，而且要求具有投影距离长、图形分辨率高、亮度高、水平和垂直方向具有一定的光学可调整性 等性能。整个图象具有较高的完整性和清晰度。
3. 跟踪系统：系统支持多种不同的跟踪系统，用于跟踪用户肢体动作，与投影面上图象的刷新频率同步。在
这样一个沉浸式显示环境中，工程师与虚拟世界（包括场景、物体对象）可实现 信息交流，辅助决策研究。
RTCrpUDGiT
2. 增加分辨率：每台投影机投射整幅图像的一部分，这样展现出的图像分辨率被提高了。例如，一
台投影机的物理分辨率是 1280 ×800 ，融合带为 320 个像素点后，四台融合后图像的分辨率就变成了
3 / 28
3840*800 。 5PCzVD7HxA
3. 增加画面层次感：由于采用了边缘融合技术，画面的分辨率、亮度得到增强，同时配合高质量的
差、均匀度进行调整，这也使Fra bibliotek该系统显示的图像质量优于传统拼接系统。
Zzz6ZB2Ltk
4. 边缘融合图像处理器除了具有边缘融合和图像多画面处理功能外，
还具有图像存储和调用功能， 可以
把本身存储的高分辨率图像直接作为大屏幕系统的背景进行显示，这在实际使用中非常有实用价值。
dvzfvkwMI1
2. 项目概述
追踪，使系统达到尽可能的实时性。临境系统是真实环境替代的理想模型，它具有最新交互手段的
境 。常见的沉浸式系统有：基于头盔式显示器的系统、投影式虚拟现实系统。
b5E2RGbCAP
虚拟环
沉浸式虚拟现实显示系统基于多通道视景同步技术、三维空间整形校正算法、立体显示技术的房间式
可视协同环境，该系统可提供一个同房间大小的四面（或六面）立方体投影显示空间，供多人参与，所有
本方案中采用边缘融合大屏幕拼接。
1.1 与单屏大屏幕相比，四通道投影融合沉浸式虚拟现实系统的优势
1. 增加图像尺寸；画面的完整性：多台投影机拼接投射出来的画面一定比单台投影机投射出来的画
面尺寸更大；鲜艳靓丽的画面，能带给人们不同凡响的视觉冲击，采用无缝边缘融合技术拼接而成的画
面，要很大程度上保证了画面的完美性和色彩的一致性。
高性能图形工作站是虚拟现实和系统仿真的最佳计算机平台，
不仅具有可扩性好、 编程容易和计算能力强等优点，
而且它的图形处理速度极快，具有多管道（ Pipe ）、多通道（ Channel ）图形输出能力。工作站的每个图形管道输
出一个画面到一个投影面。 2. 投影设备：在四通道投影融合沉浸式显示系统中，投影机分别接收来自工作站的图形信号，然后把信号
3.2. 四通道投影融合沉浸式显示系统特殊设计要求
1. 融合区的宽窄直接影响整幅画面的亮度和色彩均匀性，
因此， 融合区重合尺寸一般在 6% 到 8% 左右。
2. 屏幕要保证其视觉上的“无缝”感，平整度高，均匀性好。
3. 应选择宽视角、低增益的屏幕，以使获得较宽的整体水平和垂直观看视角，降低融合区的重合感。
4. 投影机的选择应考虑其亮度和色彩均匀性、边缘几何特性。
5. 融合控制器的融合区范围可调整，具有对重合带的亮度和色彩羽化处理功能。
6. 融合控制器能接收多路输入信号，信号可以窗口的方式显示，在整屏上任意漫游。
3.3 四通道投影融合沉浸式显示系统的组成部分
1.图形工作站： 四通道投影融合沉浸式显示系统所需的计算机系统具有很高的计算速度和图形处理能力。
