电力线路继电保护定值整定计算
电力系统继电保护简易整定值计算方法解析

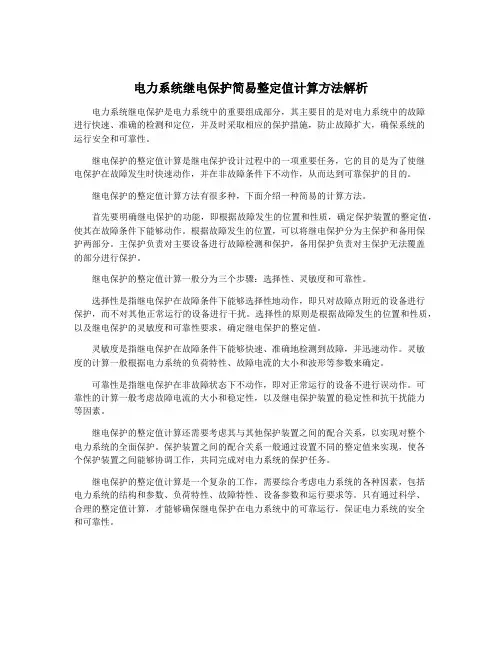

电力系统继电保护简易整定值计算方法解析电力系统继电保护是电力系统中的重要组成部分，其主要目的是对电力系统中的故障进行快速、准确的检测和定位，并及时采取相应的保护措施，防止故障扩大，确保系统的运行安全和可靠性。
继电保护的整定值计算是继电保护设计过程中的一项重要任务，它的目的是为了使继电保护在故障发生时快速动作，并在非故障条件下不动作，从而达到可靠保护的目的。
继电保护的整定值计算方法有很多种，下面介绍一种简易的计算方法。
首先要明确继电保护的功能，即根据故障发生的位置和性质，确定保护装置的整定值，使其在故障条件下能够动作。
根据故障发生的位置，可以将继电保护分为主保护和备用保护两部分。
主保护负责对主要设备进行故障检测和保护，备用保护负责对主保护无法覆盖的部分进行保护。
继电保护的整定值计算一般分为三个步骤：选择性、灵敏度和可靠性。
选择性是指继电保护在故障条件下能够选择性地动作，即只对故障点附近的设备进行保护，而不对其他正常运行的设备进行干扰。
选择性的原则是根据故障发生的位置和性质，以及继电保护的灵敏度和可靠性要求，确定继电保护的整定值。
灵敏度是指继电保护在故障条件下能够快速、准确地检测到故障，并迅速动作。
灵敏度的计算一般根据电力系统的负荷特性、故障电流的大小和波形等参数来确定。
可靠性是指继电保护在非故障状态下不动作，即对正常运行的设备不进行误动作。
可靠性的计算一般考虑故障电流的大小和稳定性，以及继电保护装置的稳定性和抗干扰能力等因素。
继电保护的整定值计算还需要考虑其与其他保护装置之间的配合关系，以实现对整个电力系统的全面保护。
保护装置之间的配合关系一般通过设置不同的整定值来实现，使各个保护装置之间能够协调工作，共同完成对电力系统的保护任务。
继电保护的整定值计算是一个复杂的工作，需要综合考虑电力系统的各种因素，包括电力系统的结构和参数、负荷特性、故障特性、设备参数和运行要求等。
只有通过科学、合理的整定值计算，才能够确保继电保护在电力系统中的可靠运行，保证电力系统的安全和可靠性。
电力系统继电保护简易整定值计算方法解析
电力系统继电保护简易整定值计算方法解析

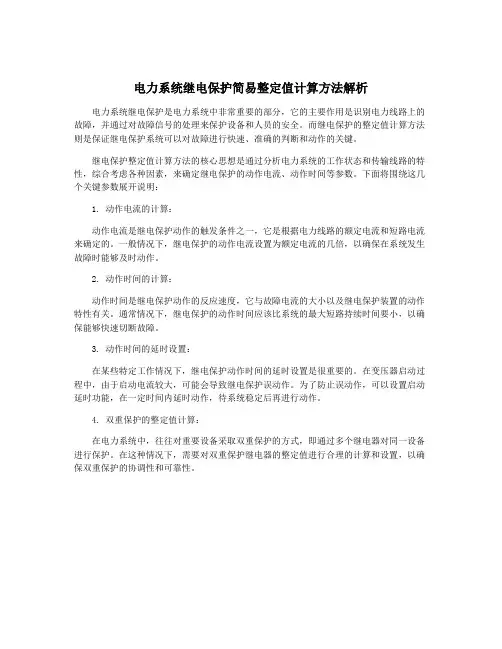

电力系统继电保护是电力系统中非常重要的部分，它的主要作用是识别电力线路上的故障，并通过对故障信号的处理来保护设备和人员的安全。
而继电保护的整定值计算方法则是保证继电保护系统可以对故障进行快速、准确的判断和动作的关键。
继电保护整定值计算方法的核心思想是通过分析电力系统的工作状态和传输线路的特性，综合考虑各种因素，来确定继电保护的动作电流、动作时间等参数。
下面将围绕这几个关键参数展开说明：
1. 动作电流的计算：
动作电流是继电保护动作的触发条件之一，它是根据电力线路的额定电流和短路电流来确定的。
一般情况下，继电保护的动作电流设置为额定电流的几倍，以确保在系统发生故障时能够及时动作。
2. 动作时间的计算：
动作时间是继电保护动作的反应速度，它与故障电流的大小以及继电保护装置的动作特性有关。
通常情况下，继电保护的动作时间应该比系统的最大短路持续时间要小，以确保能够快速切断故障。
3. 动作时间的延时设置：
在某些特定工作情况下，继电保护动作时间的延时设置是很重要的。
在变压器启动过程中，由于启动电流较大，可能会导致继电保护误动作。
为了防止误动作，可以设置启动延时功能，在一定时间内延时动作，待系统稳定后再进行动作。
4. 双重保护的整定值计算：
在电力系统中，往往对重要设备采取双重保护的方式，即通过多个继电器对同一设备进行保护。
在这种情况下，需要对双重保护继电器的整定值进行合理的计算和设置，以确保双重保护的协调性和可靠性。
继电保护及整定计算方法
继电保护及整定计算方法继电保护是电力系统中的一种重要保护装置，用于检测电网异常工况，及时切除故障并保证电网的安全运行。
继电保护的整定则是指确定保护装置的工作参数，使其在工作时能够准确地判断故障并进行保护操作。
一、继电保护的分类继电保护可以分为方向性保护和非方向性保护两类。
方向性保护具有方向判别能力，可以根据电流相位的变化判断故障的位置，常用于线路保护；非方向性保护则是根据电流的幅值变化判断故障的存在，常用于故障保护。
二、继电保护的整定方法继电保护的整定方法主要有经验整定法和计算整定法两种。
1. 经验整定法经验整定法是指根据实际工程经验来确定保护装置的整定参数。
这种方法简单直观，但需要大量的实际操作经验才能得出准确的整定值。
一般情况下，经验整定法适用于中小型电力系统，如配电系统等。
（1）对称成分法：对称成分法是一种常用的计算整定方法，适用于线路保护。
根据对称成分法，可以通过测量正序和负序电流，计算出系统的故障电流和位置，从而确定保护装置的整定参数。
（2）时限特性法：时限特性法是根据故障电流持续时间的长短来确定保护装置的整定参数。
时限特性可以通过计算故障电流的时限和延时时间，以及根据实际系统的要求来确定。
（3）潮流法：潮流法是一种利用潮流计算方法来确定保护装置整定参数的方法。
潮流法可以计算出系统中的电流、电压等参数，根据这些参数来确定保护装置的整定值。
三、整定参数的选择注意事项在进行继电保护的整定时，需要注意以下几个方面。
1. 整定参数的选择应根据具体的系统要求来确定，如保护动作时间、复归时间等。
2. 整定参数应保证保护装置在正常工况下不误动，同时能够及时准确地切除故障。
3. 整定参数应综合考虑系统的特点和装置的特性，避免过于保守或过于激进。
4. 整定参数应随着系统的运行情况和变化而进行调整，并及时更新。
继电保护的整定是保证电力系统正常运行的重要环节。
整定方法可以根据实际情况选择，但需要注意整定参数的选择和调整。
线路继电保护整定计算
单侧电源网络相间短路保护整定计算前言1、电力系统短路危害1、当电力系统出现故障时，继电保护装置应能快速、有选择性的将故障元件从系统中切除，使故障元件免受损坏，保证系统其他部分继续运行。
2、当系统出现不正常工作状态时，继电保护能及时反应，一般发出信号，告诉值班人员予以处理，在无人值班的情况下，保护装置可作用于减负荷或跳闸。
2、电网最大最小运行方式系统最大运行方式：在相同地点发生相同类型的短路时流过保护安装处最大电流的系统运行方式，系统阻抗最小Zs=Zmin。
系统最小运行方式：在相同地点发生相同类型的短路时流过保护安装处的电流最小的系统运型方式，系统阻抗最大Zs=Zmax。
一、 电流速断保护2、电流速断保护的整定原则式中：.1I set I——保护动作电流Irel K ——可靠系数，取1.2..max k c I ——母线C 处的最大三相短路电流继电器动作电流：..max.1IIk c setj rel jxLII K Kn式中：.1I setj I ——二次保护继电器动作电流Ln——电流互感器TA 变比jxK——接线系数，当继电器接于相上为1（4）电流速断保护的灵敏系数，按被保护线路末端母线两相短路来校验：..min 122k c lmset I K I=≥e.线路避雷器的正常放电时间约为半个周波，但可能延续1—1.5个周波，并可能经过很短的时间间隔多次动作，在这种情况下，对没有附加延时的速断保护有可能引起误动作。
二、限时电流速断保护2 限时电流速断保护的整定 (1)启动电流的整定保护2的限时电流速断保护范围不应超过保护1的瞬时电流速断保护范围。
因此，在单侧电源供电情况下，它的启动电流就应该整定为： .2II set I ≥.1Iset I所以，限时电流速断保护（电流II 段保护）动作电流整定公式如下：.2IIset I =II relK .1I set I式中：.1Iset I ——保护1（下级线路保护）瞬时电流速断动作电流IIrel K ——可靠系数，取1.1-1.15.2II set I——限时电流速断保护（电流II 段保护）动作电流计算值继电器动作电流：1.2III IIset setj rel jxLI I K Kn=式中：.2IIsetj I ——限时速断保护继电器动作电流.1I setj I——下级线路速断保护动作电流Ln——电流互感器TA 变比jx K ——接线系数，当继电器接于相上为1II relK——可靠系数，取1.1～1.15（2）、动作时限选择由图可知，为保证保护动作的选择性，限时电流速断保护的动作时限应比下一线路的无时限电流速断的时限大一个时限级差⊿t⊿t ——电磁继电器保护取0.5S ⊿t ——微机保护装置取0.3S3、保护灵敏性校验为了使限时速断保护能够保护线路全长，在系统最小运行方式下两相短路时，可靠地保护动作切除故障，以本线路末端作为灵敏系数校验点，故灵敏系数应按下式计算..min 21.3 1.5k B II lmset IKI=≥～式中：..min k B I ——最小运行方式下本线路末端变电所母线上两相短路电流.2IIsetj I——本线路L 1的限时电流速断保护动作电流lm K ——规程要求≥1.3～1.5限时电流速断保护的特点：三、定时限过电流保护1、工作原理过电流保护通常是指其动作电流按躲过线路最大负荷电流整定的一种保护，在正常运行时，它不会动作。
继电保护定值整定计算公式大全(最新)

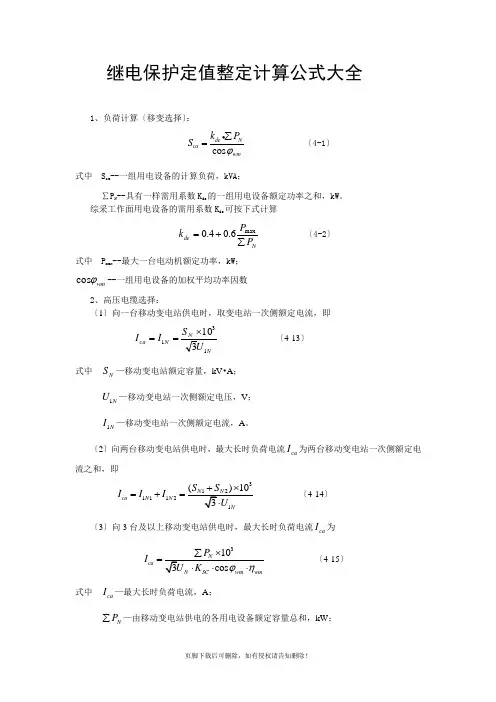

继电保护定值整定计算公式大全1、负荷计算〔移变选择〕：cos de Nca wmk P S ϕ∑=〔4-1〕式中 S ca --一组用电设备的计算负荷，kVA ；∑P N --具有一样需用系数K de 的一组用电设备额定功率之和，kW 。
综采工作面用电设备的需用系数K de 可按下式计算Nde P P k ∑+=max6.04.0 〔4-2〕 式中 P max --最大一台电动机额定功率，kW ；wm ϕcos --一组用电设备的加权平均功率因数2、高压电缆选择：〔1〕向一台移动变电站供电时，取变电站一次侧额定电流，即NN N ca U S I I 131310⨯== 〔4-13〕式中 N S —移动变电站额定容量，kV •A ；N U 1—移动变电站一次侧额定电压，V ； N I 1—移动变电站一次侧额定电流，A 。
〔2〕向两台移动变电站供电时，最大长时负荷电流ca I 为两台移动变电站一次侧额定电流之和，即31112ca N N I I I =+=〔4-14〕〔3〕向3台及以上移动变电站供电时，最大长时负荷电流ca I 为3ca I =〔4-15〕式中 ca I —最大长时负荷电流，A ；N P ∑—由移动变电站供电的各用电设备额定容量总和，kW ；N U —移动变电站一次侧额定电压，V ； sc K —变压器的变比；wm ϕcos 、ηwm —加权平均功率因数和加权平均效率。
〔4〕对向单台或两台高压电动机供电的电缆，一般取电动机的额定电流之和；对向一个采区供电的电缆，应取采区最大电流；而对并列运行的电缆线路，那么应按一路故障情况加以考虑。
3、 低压电缆主芯线截面的选择1〕按长时最大工作电流选择电缆主截面 〔1〕流过电缆的实际工作电流计算① 支线。
所谓支线是指1条电缆控制1台电动机。
流过电缆的长时最大工作电流即为电动机的额定电流。
NN N N N ca U P I I ηϕcos 3103⨯== 〔4-19〕式中 ca I —长时最大工作电流，A ；N I —电动机的额定电流，A ； N U —电动机的额定电压，V ； N P —电动机的额定功率，kW ； N ϕcos —电动机功率因数；N η—电动机的额定效率。
电力系统继电保护简易整定值计算方法解析

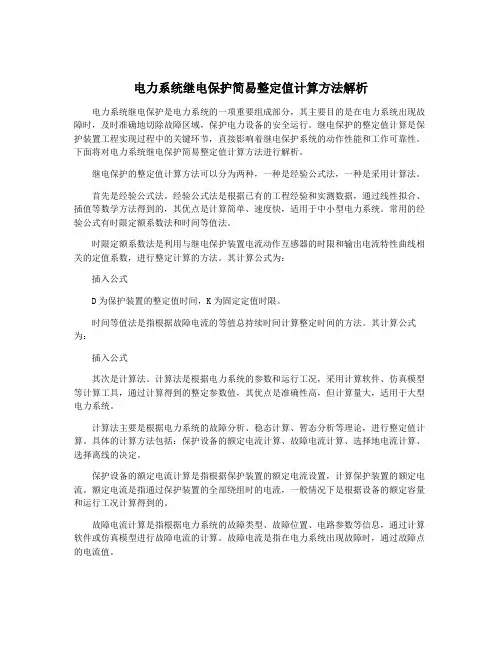

电力系统继电保护简易整定值计算方法解析电力系统继电保护是电力系统的一项重要组成部分，其主要目的是在电力系统出现故障时，及时准确地切除故障区域，保护电力设备的安全运行。
继电保护的整定值计算是保护装置工程实现过程中的关键环节，直接影响着继电保护系统的动作性能和工作可靠性。
下面将对电力系统继电保护简易整定值计算方法进行解析。
继电保护的整定值计算方法可以分为两种，一种是经验公式法，一种是采用计算法。
首先是经验公式法。
经验公式法是根据已有的工程经验和实测数据，通过线性拟合、插值等数学方法得到的，其优点是计算简单、速度快，适用于中小型电力系统。
常用的经验公式有时限定额系数法和时间等值法。
时限定额系数法是利用与继电保护装置电流动作互感器的时限和输出电流特性曲线相关的定值系数，进行整定计算的方法。
其计算公式为：插入公式D为保护装置的整定值时间，K为固定定值时限。
时间等值法是指根据故障电流的等值总持续时间计算整定时间的方法。
其计算公式为：插入公式其次是计算法。
计算法是根据电力系统的参数和运行工况，采用计算软件、仿真模型等计算工具，通过计算得到的整定参数值，其优点是准确性高，但计算量大，适用于大型电力系统。
计算法主要是根据电力系统的故障分析、稳态计算、暂态分析等理论，进行整定值计算。
具体的计算方法包括：保护设备的额定电流计算、故障电流计算、选择地电流计算、选择离线的决定。
保护设备的额定电流计算是指根据保护装置的额定电流设置，计算保护装置的额定电流。
额定电流是指通过保护装置的全部绕组时的电流，一般情况下是根据设备的额定容量和运行工况计算得到的。
故障电流计算是指根据电力系统的故障类型、故障位置、电路参数等信息，通过计算软件或仿真模型进行故障电流的计算。
故障电流是指在电力系统出现故障时，通过故障点的电流值。
选择地电流计算是指根据电力系统的接地方式和工况，通过计算地电流的大小和方向。
对于不同的接地方式，地电流的计算方法也不一样。
继电保护定值整定计算公式大全
继电保护定值整定计算公式大全一、过电流保护的定值整定计算公式：1.零序过电流保护定值计算公式：IＨＯＮ＝ＩＭＳ×（ＫＡ－1）÷｛（ＲＳＴＲＥ）÷３×Ｚ３｛（Ｘ´t）·｛Ｘ´´｛Ｘ´´´其中，ＩＨＯＮ为零序过电流保护的运行电流定值；ＩＭＳ为测量系统的基本电流选定定制；ＫＡ为零序过电流保护动作系数；ＲＳＴＲＥ为设备额定短路阻抗；Ｚ１为设备正序电抗；Ｘ１为设备正序电抗；Ｘ２为设备负序电抗；Ｘ３为设备零序电抗。
2.短路过电流保护的整定公式：Ｉ熔＝ＩＨｃ＋（ＸｌＣ×Ｒ）÷ＺI＿Ｃ×ＩΝ÷ＩＰ素分式其中，Ｉ熔为短路过电流保护的整定电流；ＩΙ２ｃ为设备二次侧短路故障电流；ＸｌＣ为电流互感器的互感系数；Ｒ为电流互感器的内阻；ＺｌＣ为电流互感器的线路阻抗；ＩＮ为变压器的额定电流；ＩＰ为变压器的额定功率。
二、跳闸保护的定值整定计算公式：1.距离保护的整定公式：ＳＥＴＲ＃1＝ＣＴＫ×ＳＥＴ×けｔｃｏｅｆ÷Ｚ其中，ＳＥＴＲ＃1为距离保护的整定系数；ＣＴＫ为电流互感器的互感系数；ＳＥＴ为线路的距离设置；け为绕组当前日期；Ｚ为线路的阻抗。
2.差动保护的整定公式：ＳＥＴＤ＃１＝Ｋ１×ＳＥＴ其中，ＳＥＴＤ＃１为差动保护的整定系数；Ｋ１为变压器的变比。
三、频率保护的定值整定计算公式：1.频率保护的整定公式：Ｓｅｔ（ｆ）＝ａ－ｂ×ｆ其中，Ｓｅｔ为频率保护的整定值；ａ为整定值的常数；ｂ为整定值的斜率；ｆ为频率。
四、电压保护的定值整定计算公式：1.过电压保护的整定公式：Ｕ总＝Ｕ设定×（ＫＡ－１）×（Ｒ２ＩＭＳ）÷３其中，Ｕ总为过电压保护的整定电压；Ｕ设定为过电压保护的动作电压设定值；ＫＡ为过电压保护的动作系数；ＲＩＭＳ为测量系统的基本电流选定定制。
电力系统继电保护简易整定值计算方法解析
电力系统继电保护简易整定值计算方法解析电力系统继电保护是电力系统中的一项重要保护措施，主要用于检测电力系统中的故障和异常情况，并通过切断电路或采取其他方式，保护电力设备的安全运行。
继电保护的整定值计算是设计一个可靠的保护系统的关键步骤之一。
整定值计算方法分为静态整定和动态整定两种。
静态整定主要是根据电力系统的参数和工作条件，通过经验公式或制定的规则进行计算。
首先需要确定保护的基本参数，包括主开入和主断出电流、动作时间等。
主开入电流是指在故障产生时保护所要划分出的故障区域的最大电流，通常是故障电流的一定倍数。
主断出电流是指断开电路时所能承受的最大电流，通常是负载电流的一定倍数。
这些倍数的选取依赖于系统的特点和保护的要求。
动作时间是指保护在故障发生后必须能够动作的时间，通常有两种方式来确定。
一种是通过对系统特性和故障类型的分析，确定保护的灵敏度和速度要求。
另一种是根据设备的保护特性曲线，通过计算得到。
然后，根据保护的类型和具体要求，选择合适的整定公式进行计算。
对于常用的过电流保护，可以根据不同类型的故障电流进行计算。
如果是短路故障，可以根据系统的短路容量和故障电流的水平，选择合适的整定公式进行计算。
如果是接地故障，可以根据系统的接地电阻和故障电流的水平，选择合适的整定公式进行计算。
对于差动保护，需要根据电流互感器的参数和系统的电流比进行计算。
根据系统的电流比和电流互感器的比率，可以得到保护相应的整定比率。
对于距离保护，可以根据系统的传输线参数和系统的故障距离进行计算。
根据系统的传输线参数，可以得到距离保护的整定值。
动态整定主要是通过模拟电力系统的运行状态，确定保护的整定值。
可以通过电力系统仿真软件进行模拟计算。
根据系统的负荷和故障情况，调整保护的参数，使保护能够在不同负荷和故障条件下正常工作。
整定值计算方法的准确性和合理性对于保护的可靠性和灵敏度起着重要的作用。
在进行整定值计算时，需要充分考虑电力系统的特点和工作条件，并结合经验和实际情况，选择合适的整定方法和计算公式，确保保护系统的可靠性和正确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力线路继电保护定值整定计算
，有时取1、51，25；Kjx继电器返回系数，取1、0N1- 电流互感器变比Igh---线路过负荷电流（最大电流）AI"d2(3)max----最大运行方式下线路末端三相短路超瞬变电流 A；Kph---- 配合系数，取1、1I" dz3------相邻元件的电流速断保护的一次动作电流I" d3(3)max最大运行方式下相邻元件末端三相短路稳态电流Icx-----被保护线路外部发生单相接地故障时，从被保护元件流出的电容电流Ic∑----电网的总单相接地电容电流Ny---------电压互感器变比瞬时速断保护 Idzj=KkKjx I"d2(3)max/N1带时限电流速断保护整定值Idzj=KkKjx I" d3(3)max/N1或
Idzj=KphKjx I" dz3(3)/N1应较相邻元件的过流保护大一个时限阶段,一般大0、5秒(定时限)和0、7秒（反时限）低电压保护整定值Udzj =Umin/KkKhNy应视线路上电动机具体情况而定单相接地保护保护装置的一次动作电流Idz≥KkIcx和Idz≤（Ic∑-Ixc）/1、25注：1----对于GL-
11、GL-
12、GL-
21、GL-22型继电器，取0、85;对于GL-13~GL-16及GL-
23~GL-26型继电器，取0、8;对于晶体管型继电器，取0、9~0、95；对于微机型的继电器，近似取1、0 ；对于电压继电器，取
1、25。
2----时限阶差△T，对于电磁型继电器，可取0、5 s ；对于晶体管型或数字式时间继电器，可取0、3s。
(1) 灵敏度校验。
⑴过电流灵敏度校验: Km =Kmax I"d2(3)min/Idz≥1、5式中：Kmax------相对灵敏度系数。
I dz------保护装置一次动作电流（A）， Idz= IdzjN1/ Kjx; I"d2(3)min-----最小运行方式下末端三相短路稳态电流。
⑵电流速断保护灵敏度系数 : KM（2）= I"d1(2)min/ Idz= Kmax I"d1(3)min/Idz≥2式中：I"d1(2)min---最小运行方式下线路始端两相短路超瞬变电流； I"d1(3)min---最小运行方式下线路始端三相短路超瞬变电流；⑶带时限电流速断保护灵敏度校验：
KM（2）=Kmax I"d2(3)min/Idz≥2式中：I"d2(3)min---最小运行方式下线路始端三相短路超瞬变电流。
GL继电器是电磁感应式反时限过电流继电器，同时具备反时限过流和速断保护功能，而DL继电器是是瞬时动作电磁式继电器，不具备反时限过流保护功能。
