安捷伦示波器使用方法

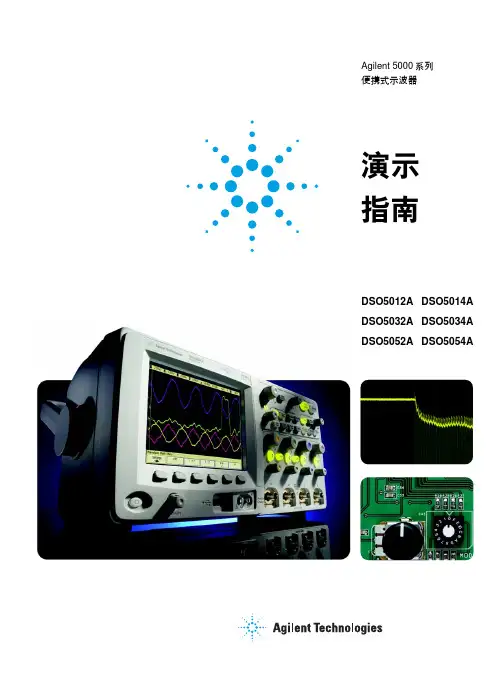

安捷伦5000系列演示指南(简体中文)
实验 1
使用高分辨率显示器和深存 储器查看马达启动程序
这个马达启动程序给传统示波器带来两大挑战:
1. 捕获一个启动程序需要在一段较长的时间内高速采集数 据。浅存储器示波器的采样率会出现严重衰退，从而导 致欠采样和混叠现象。
2. 复杂信号中隐藏着许多数据 — 受传统数字示波器在 显示亮度等级方面的限制，使用它们很难观测到这些 数据。
LXI 是 GPIB 的 LAN 基继承者，提供更快和更有效的连通能力。 安捷伦是 LXI 联盟的发起成员。
深圳分公司 地址: 深圳市高新区南区
黎明网络大厦 3 楼东区 电话: (0755) 82465500 传真: (0755) 82460880 邮编: 518057
选择 Measure，然后选择 Frequency。载波波形的频率 是多少?
使用 Vertical Scale 旋钮，将 volts/div调节至 500 mV/div。
使用 Vertical Position旋钮，将 波形下移大约2格 至屏幕中央。
按下 Acquire 菜单按钮，查看 当前的采样率。
缩小到 10 µs/div。 在演示板的 Microphone 输入上轻击 或向 Microphone 输入发出声音。观 察显示器的响应。
9
您需要演示板吗?
请与安捷伦公司联系。
提供英语、西班牙文、法文、德文、意大利文、简体中文、 繁体中文、日文、韩文、俄文和葡萄牙文版本。
按下前面板上 Horizontal 部分的 Main/Delayed 按钮。 20 µs/div时，采样率是 多少?
在演示板的 Microphone 输 入上轻击或向 Microphone 输入发出声音。观 察显示器的响应。
示波器的使用方法
示波器的使用方法
示波器是一种用于显示电信号波形的仪器，主要用于电子、电气、通信等领域的实验、研究和故障排查。
使用示波器需要以下几个步骤：
1. 连接电源：将示波器的电源线插入电源插座，并确保电源开关处于关闭状态。
2. 连接探头：将探头的接地线连接到示波器的接地端口，将探头的其他一端连接到待测电路中与信号相接位置。
3. 调整示波器控制：打开示波器的电源开关，调节控制面板上的各个旋钮和按钮，以便正确地显示待测信号波形。
4. 调整时间基准：通过旋转示波器上的时间基准旋钮，以便调整波形在水平方向上的显示范围和速度。
5. 调整垂直增益：通过旋转示波器上的垂直增益旋钮，以便调整波形在垂直方向上的显示范围和放大倍数。
6. 观察信号波形：在示波器的显示屏上观察待测信号的波形。
可以调整时间基准和垂直增益来获取清晰、稳定的波形显示。
7. 分析信号特征：根据示波器显示的波形，分析信号的频率、振幅、周期等特征。
8. 关闭示波器：完成使用后，关闭示波器的电源开关，并拔出
电源线。
请注意，示波器的具体使用方法可能因品牌和型号而有所差异，建议在使用示波器前先阅读并理解相关的使用手册或操作指南。
Agilent示波器使用
Agilent54621A/22A/24A示波器使用方法以Agilent54622A示波器为例，介绍一下Agilent示波器的使用方法：一、示波器的注意事项：使用示波器首先要保证，示波器和测试机器不能共地，否则会造成炸机或损坏示波器，所以我们为保证安全使用示波器，一般会将示波器电源线地线剪掉。
为保证测试波形的正确有效性，须根据所测试的波形，选择正确合适的频率、幅值范围；为保证所测试波形的正确有效性，尽量不要将已经抓住的波形展开，避免因将波形展开而造成波形失真，最好在测试时就选择好正确量程范围。
二、前面板纵览：如下图所示，54622A示波器的前面板：通过示波器的前面板的纵览，示波器主要包括显示和控制面板：1）、示波器显示包括通道采集、设置信息、测量结果，以及用于设置参数的软键，如图：通过上图可看出，示波器显示具体有以下内容：状态行：最上面一行，包括垂直、水平和触发设置信息；显示区：显示区包括波形采集、通道识别符，以及模拟触发和地电平指示器；测量行：测量行一般包括自动测量结果和游标测量结果，但它也能显示高级触发设置数据和菜单信息；软键：可以使用这些软键为前面板键设置其它参数。
2）、控制面板如图：我们首先看一下做出标识部分的旋钮、按键的功能，其它按键功能我们将在后面做详细讲解：标识1为水平扫描速度（时间/格）旋钮，当对其旋转时，注意所引起的状态行显示出扫描速度值的变化；标识2为延迟时间旋钮，旋转时注意在状态行中它的量值的变化，它是用于水平移动的，中心值为0.00s处，可以进行左右移动，移动显示数值为时基参考点（零位中心值）和触发点（旋钮所在位置）间的距离；标识3为扫描方式选择按键，可选择对波形采用何种方式扫描，在我们使用的这款示波器中，有三种选择方式：Main－采用主扫描模式测试波形，时间范围为50s～5ns;Roll－采用滚动模式测试波形，时间范围为50s～500ms;Delayed－采用延迟工作模式，此模式下波形分成两半，延迟扫描的图标会出现子阿显示屏首行中央，显示屏的上半部分显示主扫描，而下半部分显示延迟扫描；标识4为Entry旋钮，许多软键可使用此键来选择量值；标识5为2个通道的幅值调节范围，如果使用普通探棒，其幅值范围为50V～10MV，所以在测试超出此范围的波形时需使用差动探棒；标识6为位置旋钮，用来垂直移动信号，如果信号已过校准零位，会随着转动位置旋钮短时显示电压值，指示参考地电平与屏幕中心的距离，还应注意屏幕左端的参考地电平符号随位置旋钮的旋转而移动。
安捷伦示波器使用方法
4、进行单次采集
键可查看单步事件，而不会被以后的波形数据覆盖显示。 使用 Single 键可查看单步事件，而不会被以后的波形数据覆盖显示。 当您需要最大采样率和最大存储器深度以平移和缩放和最大存储器深度以平移和缩放时， 当您需要最大采样率和最大存储器深度以平移和缩放和最大存储器深度以平移和缩放时，可使 单次” 用“单次”。 1 将触发模式设置为“正常”，这将防止示波器立即自动触发。 将触发模式设置为“正常” 这将防止示波器立即自动触发。 2 如果要触发示波器通道事件，可将 Trigger Level 旋钮转至波形将通过的触发阈值。 如果要触发示波器通道事件， 旋钮转至波形将通过的触发阈值。 3 要开始单次采集，请按 Single 键。 要开始单次采集， 键时，此键将点亮为黄色，且示波器启动采集系统，搜索触发条件。 按 Single 键时，此键将点亮为黄色，且示波器启动采集系统，搜索触发条件。满足触发条件 即显示捕获的波形， 键变暗， 键点亮为红色。 时，即显示捕获的波形， Single 键变暗，而 Run/Stop 键点亮为红色。 将清除显示屏中的内容，接通触发电路， 键点亮为黄色， 当按 Single 时，将清除显示屏中的内容，接通触发电路，Single键点亮为黄色，示波器在显 键点亮为黄色 示波形之前会一直等待触发条件的发生。 示波形之前会一直等待触发条件的发生。 当示波器触发时，将显示单次采集且示波器停止（ 键呈红色亮起）。 当示波器触发时，将显示单次采集且示波器停止（Run/Stop 键呈红色亮起）。 4 要采集另一个波形，请再次按 Single。 要采集另一个波形， 。
6、手动设置探头衰减系数 手动设置探头衰减系数
如果示波器无法自动识别所连接的探头，可以按以下方式设置衰减系数： 如果示波器无法自动识别所连接的探头，可以按以下方式设置衰减系数： 1 按通道键。 按通道键。 2 按 Probe 软键 3 转动 Entry 旋钮 以设置所连接的探头的衰减系数。 以设置所连接的探头的衰减系数。 之间设置衰减系数。 可以用 1-2-5 顺序在 0.1:1 至 1000:1 之间设置衰减系数。必须设置合适的探头衰减系数才能 进行正确测量。 进行正确测量。
安捷伦 3000T X 系列示波器说明书
InfiniiVision 3000T X 系列示波器
技术资料
02 | Keysight | InfiniiVision 3000T X 系列示波器－技术资料
简洁的触控操作、揭示偶发异常轻松解决问题
InfiniiVision 3000A X 系列示波器将重新定义示波器。它能查看最详细的信号细节，比任 何其他示波器提供更多更出色的功能，更有效地保护您的投资。它同时也是惠普、安捷 伦以及是德科技的示波器系列中最成功的一款。如今，3000T X 系列将延续传统，再创 新高。 3000T X 系列在 3000A 系列的创新性能的基础上，新增了电容式触摸屏、触摸式用户界 面以及独一无二的区域触摸触发技术。所有这些增强特性结合业界领先的毫不妥协的波 形捕获率 100 万个波形/秒，可确保您能够查看完整的信号细节，并能发现任何潜在的 问题。新的分析功能将会帮助您快速解决最棘手的问题。 3000T X 系列重新定义了通用示波器的使用体验，为您提供所需要的全部性能和功能， 以使您能够更迅速地进行测量分析。
94%
1,114,000
94%
1,100,000
94%
1,113,000
94%
1,113,000
94%
Tektronix MDO3000 系列 波形捕获率 281,000 132 2,200 2,200 1,800 2,200 2,200
概率 50% 0.03% 0.55% 0.55% 0.45% 0.55% 0.55%
什么是波形波形捕获率 ?
当示波器采集、处理数据并在屏幕上绘制数据图形时，不可避免存在 "死区时间"，也就 是示波器完全遗漏信号的时间。总之，波形更新率越快，死区时间越短。死区时间越 短，示波器越有可能捕获到异常和偶发的事件。因此，选择具有极快波形更新率的示波 器至关重要。图 7 和 8 展示了示波器在两种波形捕获率下的区别。
安捷伦6000示波器中文手册
I/O、使仪
器和 10 MHz参考时钟同步、保修状态、数字信号检测、技术参数和特性等。
目录
1开始
检查包装内容
11
调节手柄
14
打开示波器电源
15
通风要求
15
连接示波器探头
17
检验基本示波器操作
使用文件资源管理器
201
8参考
升级到 MSO 或添加存储器深度
204
软件和固件升级
204
设置 I/O 端口
204
使用网络接口
205
使用 10 MHz 参考时钟
206
给示波器提供采样时钟
207
使两个或多个仪器的时基同步
208
检查保修和扩展服务状态
170
6显示数据
平移和缩放
174
设置波形扩展参考点
175
消除混叠
175
使用 XGA 视频输出
175
显示模式
176
无限余辉
176
网格亮度
176
矢量（连接点）
177
改变亮度以查看信号细节
178
采集模式
179
正常模式
179
峰值检测模式
1141A InfiniiMax 200 MHz 差分探头（接
1142A 电源）
1144A 800 MHz 有源探头（接
1142A 电源）
1145A 750 MHz 2 通道有源探头（接
1142A 电源）
示波器说明书安捷伦---2015.2.9
安捷伦示波器说明书解决multisim仿真速度慢multisim11.0中仿真时间步长的设定方法multisim10示波器的使用方法——同电子仿真软件MultiSIM 9中的虚拟示波器使用方法2011-06-13 22:16:43| 分类：IC -- 电子| 标签：|字号大中小订阅电子仿真软件MultiSIM 9中的虚拟示波器使用方法朱晓欣(原载《无线电》杂志07年第五期)在电子仿真软件MultiSIM 9中，除了虚拟双踪示波器和虚拟四踪示波器以外，还有两台高性能的先进示波器，它们分别是：跨国"安捷伦"公司的虚拟示波器"Agilent54622D"和美国"泰克"公司的虚拟数字存贮示波器"TektronixTDS2024"。
本刊06年第五期曾对Multisim7中的安捷伦虚拟示波器设置和显示有过简单介绍，读者可以参阅该文相关内容。
本文主要介绍安捷伦虚拟示波器的一些特殊其它功能和美国"泰克"公司的虚拟数字存贮示波器这两台高档次的示波器使用方法。
一、安捷伦虚拟示波器"Agilent54622D"的使用方法举例Agilent54622D虚拟示波器的带宽为100MHz，具有两个模拟通道和16个逻辑通道。
图一是它的放大面板图，它的各个开关、按钮及旋钮的排列和调节都和实物仪器完全一样，我们在自己的电脑里也能享受到使用高档次测量仪器的愉悦，且没有损坏仪器的担忧。
图一一、显示基本波形操作(这里以模拟通道1为例说明)首先在电子仿真软件MultiSIM 9电子平台上调出安捷伦虚拟函数信号发生器和安捷伦虚拟示波器各一台。
并按图二连好电路；双击安捷伦虚拟函数信号发生器图标"XFG1"打开电源开关，不作任何设置使用它的默认值，即：频率1kHz，幅值100mVpp的正弦波(可参阅上期介绍)。
安捷伦示波器使用说明
4.单次采集：
1.将触发模式设置为“正常”，这将防止示波器立即自动触发。 2.如果使用模拟示波器通道捕获事件，将 Trigger Level（触发电平）旋钮转至波形将通过 的触发阈值。 3.要开始单次采集，请按下 Single（单次）键。当按下 Single（单次）时，将清除显示屏 中的内容，接通触发电路，Single（单次）键呈黄色亮起，示波器在显示波形之前会一直等待触 发条件的发生。当示波器触发时，将显示单次采集且示波器停止（Run/Stop（运行/停止）键呈 红色亮起）。使用 Single（单次）键可查看单步事件，而不会被以后的波形数据覆盖显示。
Run（运行）。
9.电源和USB
1.电源开关 按一次打开电源；再按一次关闭电源。 2. USB 端口将 USB 海量存储设备从示波器移除之前，无需采取特殊的预防措施（无需“弹出” 它）。只需在文件操作完成时从示波器中拔出 USB 海量存储设备即可。
10.载入和保存
载入设置：File > Load > Setup文件格式 载入波形：File > Load > Waveform 载入想要的波形 保存设置：File > Save > Setup文件格式为.set 保存波形：File > Save > Waveform 文件格式为.h5，这种
4.5 垂直控制部分（Vertical）：
左旋钮：旋转调节波形振幅，按下可以进行微调。 右旋钮：调节波形的上下移动。
关于Auto、Arm’d和Trig’d Auto 表示示波器自动触发 Arm’d表示示波器的触发电流已经准备好，正在等待一个触发条件。 Trig’d表示trigger delay，表示延迟触发。触发方式是自动或者普通的时候，触发显示Trig’d ,
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、开始和停止采集
按 Run/Stop 键时，此键点亮为绿色，而示波器处于连续运行模式。 示波器检测每个探头上的输入电压，在触发条件满足时更新显示屏。 触发处理和屏更新率会根据示波器设置进行优化。 示波器显示同一信号的多次采集，其方式与模拟示波器显示波形的方式 相似。 再次按 Run/Stop 键时，此键点亮为红色，而示波器停止。 显示屏顶端状态行中的触发模式位置显示“Stop”。可通过旋转水平和 垂直控制旋钮平移和缩放储存的波形。 如果在示波器运行时按 Run/Stop 键，则此键将不停闪烁，直到当前采 集完成为止。如果采集立刻完成， Run/Stop 键将不闪烁。 在较慢扫描速度下，您可能不想等到采集完成。只需再次按Run/Stop。 采集将立即停止，屏幕上将显示部分波形。 可以使用无限余辉显示多个采集的结果。
10、使用标签
按前面板上的 Label 键。 这将打开通道的显示标签。当 Label 键变亮时，所显示通道的标签显示在已显示轨迹的左 边沿。通道标签默认为它们的通道号。 下图显示分配给通道 1 的标签“CHAN 1”的示例。
要关闭标签，请按 Label 键直到它不亮为止。 并可以使用Spell软键对通道标签进行更改并应用与新标识。
目录
1、示波器按键功能介绍 2、示波器常用操作 3、注意事项
1、示波器的检验
检验是否可以在示波器上显示信号： 1 按前面板上的 Save/Recall 键，然后按 Default Setup 软键。（软 键位于前面板上显示屏的正下方。）示波器被配置为默认设置。 2 将示波器探头从通道 1 连接到前面板上的 Probe Comp 信号端子。 3 将探头的接地导线连接到 Probe Comp 端子旁边的接地端子。 4 按 Autoscale。 5 示波器的显示屏上应该显示类似于此的波形
符合 USB标准的大容量存储设备以保存或调用示波器设置文件或波形。如果可以更新，您也可 以使用 USB端口更新示波器的系统软件或快速帮助语言文件。将 USB 大容量存储设备从示波器 取出之前无须采取特殊的预防措施（不需要将其“弹出”）。文件操作完成时只要从示波器拔出 USB 大容量存储设备即可。 只能将 USB 设备连接到 USB 主机端口。请勿尝试将主机连接到此端口来控制示波器。如果要连 接主机，请使用 USB 设备端口（有关详细信息，请参见《Oscilloscope Programmer's Quick Start uide》）。 4. 探头补偿端子 用这些端子的信号使每个探头的特性与其所连接的示波器通道相匹配。 5. 垂直位置控制 用此旋钮更改通道在显示屏上的垂直位置。每个通道对应一个垂直位置控制。 6. 通道打开/ 关闭键 使用此键打开或关闭通道，或访问软键中的通道菜单。每个通道对应一个通道打开/ 关闭键。 7. Math 键 通过 Math 键可以使用 FFT （快速傅立叶变换）、乘法、减法、微分和积分函数。
因技术 得品质
以服务
安捷伦示波器使用方法
部门： 作者： 日期：
目录
1、示波器按键功能介绍 2、示波器常用操作 3、注意事项
目录
1、示波器按键功能介绍 2、示波器常用操作 3、注意事项
1、示波器实物图
2、面板介绍
3、按键功能说明
1. 电源开关按一次打开电源；再按一次关闭电源。 2. 亮度控制顺时针旋转提高波形亮度，逆时针旋转降低亮度。 您可以像操作模拟示波器那样通过改变亮度控制显示信号细节。。 3. USB 主机以在任何通道源或任何执行的数学函数上使用自动测量。打开游标以聚焦在最近选择的 测量（显示屏软键上面测量线的最右方）
1 按 Quick Meas 键显示自动测量菜单。 2 按 Source 软键，选择要进行测量的通道或正在执行的数学函数。 只有显示的通道或数学函数可用于测量。如果为测量选择了无效的源通道，则将测量默认 为使源有效的列表中的最接近值。 如果测量所需的波形的一部分没有显示，或没有以进行测量的足够分辨率显示，显示的结 果将有信息，例如大于一个值、小于一个值、没有足够的边沿、没有足够的幅度、不完整 或波形被削波以指出测量可能不可靠。 3 通过按 Select 软键，然后转动 Entry 旋钮 从弹出列表选择所要的测量，您可以选择测量 类型。 4 按 Measure 软键进行选定的测量。 5 要停止进行测量，并从软键上方的测量行中擦除测量结果，请按Clear Meas 软键。
如果您看到波形，但方波形状不正确，与上面所示有所不同，执行步骤 “补偿示波器探头” 。 如果未看到波形，请确保电源符合要求、示波器加电正确、探头已牢固 连接到前面板示波器通道输入 BNC 和 Probe Comp 端子上。
2、显示屏解释
状态行 显示屏的最上一行包括垂直、水平和触发设置信息。 显示区 域显示区域包括波形采集、通道标识符以及触发和接地电平指示器。每个 通道的信息以不同颜色显示。 测量线 此线一般包含自动测量和游标结果，但也可以显示高级触发设置数据和菜 单信息。 软键 使用软键可以为所选的模式或菜单设置其他参数。
7、设置水平时基
按前面板 Horizontal 部分中的 Main/Delayed 键。
使用 Main/Delayed 菜单可以选择水平模式（Main、Delayed、Roll或 XY），并设置时 基游标和时间参考。 当前的采样率显示在 Vernier 和 Time Ref 软键上方。
8、游标测量
您可以使用游标对示波器信号进行定制电压或时间测量。 1 将信号连接到示波器并获得稳定的显示。 2 按 Cursors 键。查看软键菜单中的游标功能： • Mode — 设置游标测量电压和时间 (Normal)，或显示显示的 波形的二进制或十六进制逻辑值。 • Source — 为游标测量选择通道或数学函数。 • X Y — 为使用 Entry 旋钮调节选择 X 游标或 Y 游标。 • X1 和 X2 — 调节水平和正常测量时间。 • Y1 和 Y2 — 调节垂直和正常测量电压。 • X1 X2 和 Y1 Y2 — 转动 Entry 旋钮时一起移动游标。
5、水平和缩放
即使采集系统停止，也可以平移和缩放波形。 按 Run/Stop 键停止采集（或按 Single 键，允许示波器采集波形，然后停止）。当示波器 停止时， Run/Stop 键呈红色亮起。 2 将扫描速度旋钮转至水平缩放，将电压/ 格旋钮转至垂直缩放。 显示屏顶端的 ∇ 符号表示放大/ 缩小参考的时间参考点。 3 将 Delay Time 旋钮转至 ( ) 水平平移，将通道的垂直位置旋钮 () 转至垂直平移。 已停止的显示画面可能包含几个具有有用信息的触发，但只有最后的触发采集可进行平移和 缩放。 在很多情况下，检查信号电平或活动并不需要触发的显示。对于这些应用，使用“自动”触 发模式（这是默认设置）。如果仅需要采集触发设置指定的特定事件，可使用“正常”触发 模式。可以通过按 Mode/Coupling 键，然后按 Mode 软键来选择触发模式。
3、按键功能说明
18. Horizontal Main/Delayed 键按此键访问可以将示波器显示屏分成 Main 和 Delayed 部分的 菜单，在此还可以选择 XY 和 Roll 模式。也可以选择水平时间/ 格游标，并在此菜单上选择触 发时间参考点。 19. 水平扫描速度控制装置 动此旋钮调节扫描速度。这将更改显示屏上每个水平格的时间。如 果在已采集波形和且示波器停止后调节，则将产生水平拉伸或挤压波形的效果。 20. Measure 键按 Cursors 键打开可以用于进行测量的游标。 按Quick Meas 键访问一组预定义测量。 21. 显示屏显示屏对每个通道使用不同的颜色来显示捕获的波形。 22. Entry 旋钮Entry 旋钮用于从菜单选择项或更改值。其功能根据所显示的菜单而异。请注意，只要 Entry 旋钮可 用于选择值，旋钮上方的弯曲箭头符号 就会点亮。使用 Entry 旋钮在软键上显示的选项中进行 选择。 23. AutoScale 键按 AutoScale 键时，示波器将快速确定哪个通道有活动，并将打开这些通道 且对其进行定标以显示输入信号。 24. 软键 些键的功能根据显示屏上键正上方显示的菜单而异。
4、进行单次采集
使用 Single 键可查看单步事件，而不会被以后的波形数据覆盖显示。 当您需要最大采样率和最大存储器深度以平移和缩放和最大存储器深度以平移和缩放时，可使 用“单次”。 1 将触发模式设置为“正常”，这将防止示波器立即自动触发。 2 如果要触发示波器通道事件，可将 Trigger Level 旋钮转至波形将通过的触发阈值。 3 要开始单次采集，请按 Single 键。 按 Single 键时，此键将点亮为黄色，且示波器启动采集系统，搜索触发条件。满足触发条件 时，即显示捕获的波形， Single 键变暗，而 Run/Stop 键点亮为红色。 当按 Single 时，将清除显示屏中的内容，接通触发电路，Single键点亮为黄色，示波器在显 示波形之前会一直等待触发条件的发生。 当示波器触发时，将显示单次采集且示波器停止（Run/Stop 键呈红色亮起）。 4 要采集另一个波形，请再次按 Single。
8. 垂直灵敏度使用此旋钮更改通道的垂直灵敏度（增益）。 9. AutoProbe 接口将探头连接到示波器时，AutoProbe 接口尝试确定探头 的类型，并在 Probe 菜单中相应地设置其参数。限于该产品能够配套的探 头配合使用。其他厂家的探头需要修改探头阻抗和比例以匹配测试信号。
3、按键功能说明
11、保存波形
可以打印到文件或可以打印到 USB 打印机。使用 Print Config 菜单选择要创建的图像文件类型或设置打印 机。
10. 通道输入 BNC 连接器将示波器探头或 BNC 电缆连接到BNC 连接器。这是通道的输入连接 器。 11. Label 键按此键访问 Label 菜单，可以输入标签以识别示波器显示屏上的每个轨迹。 12. File 键按 File 键访问文件功能，如保存或调用波形或设置。或按 Quick Print 键打印显示屏上 的波形。 13. Utility 键按此键访问 Utility 菜单，可以配置示波器的 I/O 设置、打印机配置、文件资源管理 器、服务菜单和其他选项。 14. 触发控制装置 些控制装置确定示波器如何触发以捕获数据。 15. 运行控制装置按 Run/Stop 使示波器开始寻找触发。 Run/Stop键将点亮为绿色。如果触发模式设置为“Normal” ，则直到找到触发才会更新显示屏。 如果触发模式设置为“Auto”，则示波器寻找触发，如果未找到，它将自动触发，而显示屏将立 即显示输入信号。在这种情况下，显示屏顶部的 Auto 指示灯的背景将闪烁，表示示波器正在强 制触发。 再次按 Run/Stop 将停止采集数据。键将点亮为红色。现在您可以对采集的数据进行平移和放大。 按 Single 进行数据的单次采集。键将点亮为黄色，直到示波器触发为止。 16. Waveform 键使用 Acquire 键可以设置示波器以正常、峰值检测、平均或高分辨率模式进行 采集，还可打开或关闭实时采样。使用Display 键可以访问能够选择无限余辉菜单、打开或关闭 矢量或调节显示网格亮度。 17. 水平延迟控制装置 示波器运行时，使用此控制装置可以设置触发点相应的采集窗口。当示波 器停止时，可以转动此旋钮在数据中水平平移。这样就可以在触发之前（顺时针转动旋钮）或触 发之后（逆时针转动旋钮）查看捕获的波形。
