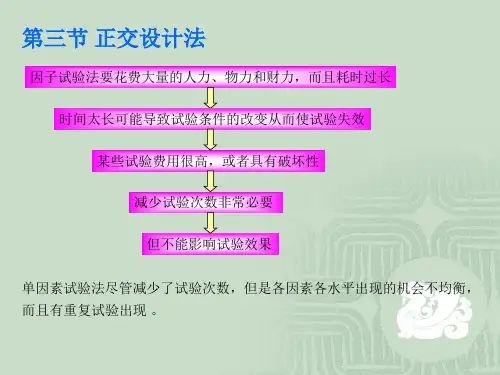

正交设计法
（三）二列间的交互作用表 交互作用的定义？ 交互作用 交互作用是多因素试验中经常遇到的问题，它是客观存在的 现象 。如果我们有把握认定交互作用影响很小，就可以忽略 不计，如果不能确认，就必须通过试验分析交互作用的大小。 那么如何通过试验分析交互作用是否存在呢？
例4：某个化学反应有两个影响因素A（反应时间）和B（反应 ： 温度），各考察两个水平(A1=2h,A2=4h)和（B1=35 oC,B2=80
了解了极差、主要因素和次要因素后，再来了解一下水平的选 取原则，有两点： 1）对主要因素，选使指标最好的那个水平。于是本例中A选 A3，C选C2； 2）对次要因素，以节约方便原则选取水平。本例中B可选B2 或者B1，选B1主要是为了节约试验的时间。 经过上述试验和分析后，我们得到两个较好的水平组合： A3B2C2和A3B1C2，但是这两个试验方案没有做过，须对二 者各做一次验证试验。 验证结果：A3B2C2的转化率为74％，A3B1C2的转化率为 75％。这样就得到了最优的工艺条件。
如果要考察交互作用，则为了使用方便，必须进行表头设计， 很多正交表已经给出了标准的表头设计。
2．3．3用正交表安排试验的步骤 ． ． 用正交表安排试验的步骤
采用正交表安排试验的一般步骤大致如下： （1）明确试验目的，确定试验指标； （2）挑选必须考察的因素和合适的水平，制定因素水平表； （3）根据因素水平表，选择合适的正交表，正确安排试验方 案； （4）按照试验方案进行试验获得试验指标，并对试验结果分 析，确定最优条件。
列号 1 2 3 4 5 6
交互作用表的用法： 交互作用表的用法：
1 (1)
2 3 (2)
3 2 1 (3)
4 5 6 7 (4)
5 4 7 6 1 (5)
正交设计助手
2.为提高烧结矿的质量，做下面的配料试验，各因素及其水平如 表（单位：t）
水平
A 精矿
B 生矿
因素
C 焦粉
D 石灰
E 白云石
F 铁屑
1
8.0
5.0
0.8
2.0
1.0
0.5
2
9.0
4.0
0.9
3.0
0.5
1.0
反应质量好坏的试验指标为含铁量，越高越好，用正交表L8（27）安排 试验。各因素放在正交表的1到6列上，8次试验所得含铁量（%）依次 为 50.9，47.1，51.4，51.8，54.3，49.8，51.5，51.3。试用正交设计 助手对结果进行分析，找出最右优配料方案。
2.创建与管理工程
打开软件后，在文件菜单项下可以“新建工 程”或“打开工程”，工程文件以lat作为扩展名。 如下图所示
注意：在“实验项目树”区域，右键点击当前的 工程名，可修改工程名称。
3.设计实验
新建实验：在当前工程文件中新增一个实验项 目，一个工程可包含多个实验项目。 每个实验项 目包括有 （1）实验名称、实验描述（实验编号及简要说明）、 选用的正交表类型(是标准正交表还是混合水平表) （2）选用的正交表 （3）表头设计结果（每个实验因素的名称、所在列 及各水平的描述）。 单击实验—新建实验，如下图所示
输入实验结果
极差分析
方差分析
方差分析结果
交互作用
考察A和C的交互作用
从交互作用表知道A2C2最好
练习题
1.扬州轴承厂为了提高轴承圈退货的质量，指定因素水平表如下
水平
1 2
上升温度A
800℃ 820℃
因素 保温时间B
6h 8h
PICT工具一键生成正交试验用例
我们看到，虽然生成的测试用例有重复的，但是保证了覆盖的全面性，这时我们可以进行适当筛选。
一、PICT简介 二、PICT的安装 1. 双击pict33.msi进行安装，一直点击next按钮 2、安装完后，安装目录如下
三、PICT的使用 1、在安装目录C:\Program Files (x86)\PICT下新建case.txt文本 2、在安装目录下cmd打开命令框，输入pict case.txt回车，生成正交试验用例
pict工具是在微软公司内部使用的一款承兑组合的命令行生成工具现在已经对外提供可以在下载
PICT工 具 一 键 生 成 正 交 试 验 用 例
PICT工具一键生成正交试验用例 作用： 1、解决手动设计大量测试用例、或覆盖不全面问题，提高测试效率 2、读取excel，将生成的参数组合自动带入脚本，进行接口自动化测试
正交设计助手-20220425180006
正交设计20220425180006一、正交设计简介正交设计是一款专注于实验设计与数据分析的智能工具，旨在帮助研究人员、工程师及各类实验爱好者快速、高效地进行正交实验设计。
通过本，用户可以轻松完成实验因素的筛选、实验水平设置、正交表以及实验结果分析，从而提高实验的准确性和效率。
二、功能特点1. 智能推荐正交表：根据用户输入的实验因素和水平，自动推荐合适的正交表，确保实验设计的科学性和合理性。
2. 一键实验方案：用户只需简单设置实验因素和水平，系统便会自动实验方案，节省实验设计时间。
3. 数据分析与图表展示：实验结束后，用户可导入实验数据，系统将自动进行数据分析，并以图表形式展示，便于用户直观了解实验结果。
4. 智能优化实验方案：根据实验结果，系统可提供实验方案的优化建议，助力用户进一步提高实验效果。
5. 云端存储与共享：支持实验数据云端存储，方便用户随时随地查看、分享和协作。
三、操作指南1. 注册登录：访问正交设计官网，注册账号并登录。
2. 创建实验项目：“创建实验”，填写实验名称、实验目的等信息。
3. 设置实验因素和水平：在“实验因素”模块，添加实验因素并设置相应水平。
4. 正交表：“推荐正交表”，系统将根据实验因素和水平智能推荐正交表。
5. 实验方案：确认正交表无误后，“实验方案”，并打印实验方案。
6. 实施实验：按照实验方案进行实验操作，记录实验数据。
7. 数据分析与优化：实验结束后，导入实验数据，系统将自动进行分析并展示图表。
根据分析结果，系统将提供实验方案优化建议。
四、应用场景1. 产品研发：帮助研发人员优化产品配方、工艺参数，提高研发效率。
2. 质量控制：用于分析影响产品质量的因素，制定合理的质量控制措施。
3. 教育培训：辅助教师和学生进行实验设计，提高实验教学效果。
4. 科研实验：为科研人员提供高效的实验设计工具，助力科研成果产出。
五、用户反馈与支持1. 在线客服：用户在使用过程中遇到任何问题，可通过官网在线客服功能寻求帮助。
常用化学软件与资源简介
B、键、链、原子基团的绘制：单击左边垂直工具条上 “Bond”或“Chain”工具按钮，选取单、双、叁键或链，在绘 图区单击鼠标左键或按住左键拖动鼠标即可绘制键或链。单 击左边垂直工具条上“Atom”工具按钮，在欲绘部位单击左键， 即出现文本输入框，可以直接从键盘输人或从下拉菜单中选 取欲输人的原子基因。 C、键、链、原子基团的编辑：点击左边工具条上的 “Select”按钮，双击欲编辑的键、链和原子基团，即弹出编 辑对话框，在对话框中修改完毕后点击“OK”即可。
☺
3、插入到word 方法一：首先，运行word，选择 “插入”——“对象”，在出现的对 话框中，选择“化学分子式文件”， 单击确定，出现一个方框，双击方框， 就可以像上面一样编辑方程式，编辑 完毕后单击对象外任一文档区返回 word编辑状态。单击对象，把鼠标移 到矩形框上的黑点上，拖动鼠标可以 改变对象大小。
4、 图文混排 ISIS/Draw2.4支持图文混排方式。有的反应式需在一定的 反应条件下进行，反应条件的描述只有通过文字表达。点击左 边工具栏上“Text”按钮，鼠标即变为“＋”字形，在欲写文本 处单击左键，输人所需的文本，输完后在任一处单击左键即可 （不可回车，否则程序认为你在换行）。若双击文本，弹出文 本编辑框，同其他文字处理软件一样，你可以选取字体、大小、 颜色等等修改文本属性。修改完毕，点击“Select”按钮，选中 结构式及文本。点击菜单栏“object”、“Group”，即将结构式 与文本组合为一个完整对象，进行整体拷贝、剪切、粘贴等等。
常用化学软件与网络资源简介
广东工业大学材料与能源学院 艾娇艳
引言
本文简单介绍了常用的几种化学作图、数据查 询与计算软件和一些常见的化学数据查询和软件下 载的网络资源，方便大家了解在专业学习中应当如 何使用这些软件和网络资源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
正交设计助手II 3.1 软件介绍及使用实例说明
一、软件各模块介绍
1.软件简介
正交设计助手II 3.1 是一款针对正交实验设计及结果分析而制作的专业软件。
正交设计方法是我们常用的实验设计方法，它让我们以较少的实验次数得到科学的实验结论。
但是我们经常不得不重复一些机械的工作，比如填实验安排表，计算各个水平的均值等等。
正交设计助手可以帮助您完成这些繁琐的工作。
此款软件支持混合水平实验，支持结果输出到RTF、CVS、HTML页面和直接打印。
2.创建与管理工程
打开软件后，在文件菜单项下可以“新建工程”或“打开工程”，工程文件以lat作为扩展名。
如下图所示
注意：在"实验项目树"区域，右键点击当前的工程名，可修改工程名称。
3.设计实验
新建实验：在当前工程文件中新增一个实验项目，一个工程可包含多个实验项目。
每个实验项目包括有
（1）实验名称、实验描述（实验编号及简要说明）、选用的正交表类型(是标准正交表还是混合水平表)
（2）选用的正交表（如L27_3_13或x_L2-3_8等）
（3）表头设计结果（每个实验因素的名称、所在列及各水平的描述）。
单击实验—新建实验，如下图所示
该软件支持混合水平实验设计，你将可以选择一个更为合适您的实验的混合水平表(使用工具blend.exe - 混合水平表编辑器 - 改造系统提供的标准正交表)。
如果是混合水平实验，要注意每列所能支持的最大水平数。
注意：右键点击当前的实验名称，可以修改实验信息或删除当前实验。
4.分析实验结果
（1）直观分析：根据所选用的正交表对当前实验数据作出基本的直观分析表。
（2）因素指标：以直观分析表的结果，作出当前的因素指标图（即效应曲线图）。
（3）交互作用：选择两个因素进行交互作用分析，作出交互作用表。
（4）方差分析：设定数据中的误差所在列，并选择所要采用的F检验临界值表。
计算出偏差平方和（S值）和F比。
并给出显著性指标。
注意：如果实验数据未正确输入，系统不能进行分析操作。
5.输出结果
（1）保存RTF:将当前选择的实验页，即当前打开工程的当前选定实验项目的当前结果页（如实验设计表或直观分析表等）输出成RTF文件，可以用Word打开阅览。
（2）保存CVS:同上述，将当前选定的实验项目的当前结果页（只能是表格）保存成CVS文件，可以用Excel打开阅览。
（3）保存HTML:同上述，将当前表格存成HTML文件。
（4）直接打印:同上述，将当前表格以草稿方式输出到打印机，适用于快速打印结果。
保存图形：将当前选择的实验因素指标图保存为BMP图形文件。
6.改造正交表
为了满足混合正交实验设计的需要，本软件提供了一个正交表改造工具-混合水平表编辑器：blend.exe。
可以对标准正交表进行合理的改造以适应用于特殊的实验设计要求。
文件-创建：以系统提供的多个标准正交表为源，通过两种方式来改造正交表。
(1)合并法-适用于在较少水平数的正交表中安排更多水平数的实验。
操作如下：选择一个正交表，并选择要合并的列，从菜单或工具栏上点“合并”，即可。
(2)拟水平法-适用于在较多水平数上的正交表中安排较少水平数的实验。
操作如下：先选择一个正交表，在右边表格里，选择一个要替换的单元格，点鼠标右键，会
弹出一个菜单，列出当前列的所有水平数，选一个水平数来替换当前选中的单元格的水平数。
完成编辑后，从菜单或工具栏执行“保存”，将改动被保存下来以供正交设计助手使用。
如果对改动不满意，可以点击“恢复”，将恢复到正交的初始状态。
文件-管理：可以删除保存的混合水平表。
如果对某个表不满意或是不再使用，请删除它。
系统为区分标准正交表与混合水平表，自动为每个生成的混合表加上了x_的前缀，请不要手工修改它。
二、正交设计助手使用实例
下面以分析某化合物合成实验中温度、配比、反应时间等对实验结果的影响为例详细介绍了正交设计助手的使用实例，该实验是3因素2水平，不考虑交互影响。
详细过程如下：
1.新建工程
2.选择新建实验项目，会出现设计向导。
依次填写实验名称及描述，选择正交表，因素（即影响因素）与水平（即每个因素下选的变化数值），最后点击确定。
3.点击工程前的“+”，就会出现你设置好的实验计划表4．输入实验结果
5．再选择分析按钮在其中选择所需分析方法，或者选择相应的分析方法的快捷键。
（1）点击直观分析，出现
（2）点因素指标，出现下图
这个结果说明120 ℃比100 ℃好，配比1:1比1:0.5 好，反应时间对实验结果没什么影响。
6．如需输出该效应曲线图，点击输出—保存图形，即可将此图形文件保存至指定目录。
7．如需保存工程可点<文件>选择<保存工程>或者点击快捷键。
注：该实验是3因素2水平，不考虑交互影响。
若考虑交互影响可参阅课堂课件中正交实验的表头设计的相关内容，然后选取合适的正交表即可。
若实验为混合正交，则需先借助混合水平表编辑器（blend.exe）改造标准正交表，然后再将将改动被保存下来以供正交设计助手使用即可。
