1：可实时显示高速度、高清晰度、色彩丰富的文字、图像、动态视频
2：支持播放格式AVI/ASF/WMV/RM/RMVB/MOV/SWF/VQF/DAC/MP3PRO/WMA等

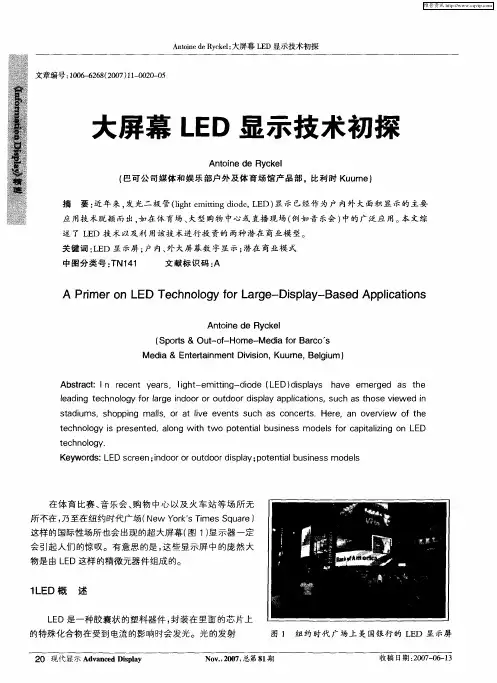

大屏幕LED显示技术初探
Ａ ｓｒｃ：Ｉ ｒｃ ｎ ｅ ｒ ． Ｉ ｈ － ｍｉ ｉ － ｉｄ （ Ｅ ｄｓ ｌ ｓ ｈ ｖ ｅ ｒｅ ａ ｔｅ ｂ ｔ ｔ ｅ ｅ ｔ ｙ ａ ｓ ｔ ｅ ｔ ｎ ｄｏ ｅ Ｌ ｉｐ ｙ ａ ｅ ｍｅｇ ｄ ｓ ｈ ａ ｎ ｉ ｇ ｔｇ Ｄ） ａ
ｌａ ｉｇ ｔ ｃ ｎ ｌｇ ｏ ｒ ｅ ｉｄ ｏ ｒｏ ｔ ｏ ｒｄｓ ｌｙ ａ ｐｉａ ｉｎ ， ｕ ｈ ａ ｈ ｓ ｉｗ ｅ ｎ ｅ ｄｎ ｅ ｈ ｏｏ ｙ ｆ ｒｌ ｇ ｏ ｒｏ ｕ ｄ ｏ ｉｐａ ｐ ｌ ｔ ｓ ｓ ｃ ｓ ｔ ｏ ｅ ｖｅ ａ ｎ ｃ ｏ ｄｉ ｓａ ｉｍ ｓ ｈ ｐ ｉｇ ｍａｌ，ｏ ｔ Ｉ ｅ ｅ ｅ ｔ ｕ ｈ ａ ｏ ｃ ｒｓ ｔ ｄｕ ，ｓ ｏ ｐｎ ｌ ｓ ｒａ ｉ ｖ ｎ ｓ ｓ ｃ ｓ ｃ ｎ ｅｔ ．Ｈｅ ｅ ｎ ｏ ｅｖｅ ｖ ｒ ，ａ ｖ ｒ ｉｗ ｆｔ ｅ ｏ ｈ ｔ ｃ ｎ ｌｇ ｒ ｓ ｎ ｅ ，ａｏ ｇ ｗ ｉ ｗ ｏ ｐ ｔ ｎ ｉｌ ｕ ｉｅ ｓ ｍ ｏ ｅｓ ｆ ｒｃ ｐｔ ｌ ｉｇ ｏ Ｅ ｅ ｈ ｏｏ ｙ ｉ ｐ ｅ ｅ ｔ ｄ ｌｎ ｔ ｔ ｏ ｅ ｔ ｓｎ ｓ ｓ ｈ ａ ｂ ｄ ｌ ｏ ａ ｉ ｉｎ ｎ Ｌ Ｄ ａｚ
： ＿
物是 由 Ｌ Ｄ这样 的精微 元器 件组 成 的。 Ｅ
豳 篝 ｌ ｄ
１Ｅ Ｄ概 Ｌ
述
醮霾
Ｌ Ｄ 是一 种胶 囊状 的 塑料器 件 ， 装在 里 面 的芯 片上 Ｅ 封 的特殊 化合物 在 受到 电流 的影 响时 会发光 。光 的发 射
２ 现代显示 Ａｄ ａ ｃｄＤｓｌｙ Ｏ ｖｎ ｅ ｉ ａ ｐ
Ａｎ ｏｎ ｅ Ｒｙ ｋ ｌ ｔ ｉｅ ｄ ｃ ｅ （ ｏｔ Ｓｐ ｒ ｓ＆ Ｏｕ － ｆ ｔ ｏ－Ｈｏ ｍｅ －Ｍｅ ｉ ｏ ｒｏ Ｓ ｄａ ｆ ｒＢａ ｃ
LED显示屏虚拟像素及技术原理分析

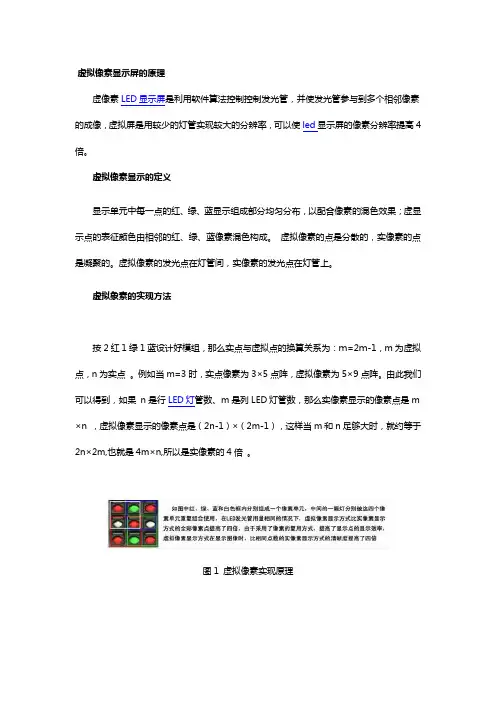

虚拟像素显示屏的原理虚像素LED显示屏是利用软件算法控制控制发光管，并使发光管参与到多个相邻像素的成像，虚拟屏是用较少的灯管实现较大的分辨率，可以使led显示屏的像素分辨率提高4倍。
虚拟像素显示的定义显示单元中每一点的红、绿、蓝显示组成部分均匀分布，以配合像素的混色效果；虚显示点的表征颜色由相邻的红、绿、蓝像素混色构成。
虚拟像素的点是分散的，实像素的点是凝聚的。
虚拟像素的发光点在灯管间，实像素的发光点在灯管上。
虚拟象素的实现方法按2红1绿1蓝设计好模组，那么实点与虚拟点的换算关系为：ｍ=2ｍ-1，m为虚拟点，n为实点。
例如当m=3时，实点像素为3×5点阵，虚拟像素为5×9点阵。
由此我们可以得到，如果n是行LED灯管数、m是列LED灯管数，那么实像素显示的像素点是m ×n ，虚拟像素显示的像素点是（2n-1）×（2m-1），这样当m和n足够大时，就约等于2n×2m,也就是4m×n,所以是实像素的4倍。
图1 虚拟像素实现原理图2 虚拟像素显示屏的模组分析图2 中的模组，以绿灯为例，行有16颗灯，列有8颗灯。
故其实点像素为16×8。
因为采用了虚拟像素技术，其实际像素点数为（16×2）×（8×2），即增加了4倍。
LED显示屏虚拟技术实现过程分析图4 LED显示屏虚拟技术显示过程虚拟技术显示过程分析：Time0：没有点亮。
其实点像素为4行4列。
Time1：与黄色标注一样的灯组合将构成一个像素。
产生4行4列的像素。
Time2：与黄色标注一样的灯组合将构成一个像素。
产生4行3列的像素。
Time3：与黄色标注一样的灯组合将构成一个像素。
产生3行4列的像素。
Time4：与黄色标注一样的灯组合将构成一个像素。
产生3行3列的像素。
fulltime：共产生7行7列个像素。
由此可以验证，虚拟像素与实点像素的关系为：m=2n-1。
大屏幕显示系统技术要求
大屏幕显示系统技术要求1.高分辨率：大屏幕显示系统需要具备高分辨率，以保证图像和文字的清晰度。
这意味着可以显示更多的细节和更丰富的色彩，提供更好的视觉体验。
目前常见的大屏幕显示系统分辨率有4K、8K等。
2.高对比度：大屏幕显示系统需要具备高对比度，以确保图像的明暗变化可以清晰地显示出来。
高对比度可以提高图像的细节表现力，使得画面更加生动、真实，并且有利于观众的观看体验。
3.高刷新率：大屏幕显示系统需要具备高刷新率，以确保图像在显示过程中能够流畅变化，减少画面的闪烁和模糊。
高刷新率可以提高图像的响应速度，使得运动场景等快速变化的图像更加清晰。
4.良好的色彩表现能力：大屏幕显示系统需要具备良好的色彩表现能力，以呈现出准确、鲜艳的色彩。
色彩的准确性和饱和度对于显示系统的质量尤为重要，能够提高图像的真实感，使得画面更加生动。
5.宽广的视角：大屏幕显示系统需要具备宽广的视角，以保证观众在不同位置都能够获得良好的视觉效果。
无论观众坐在大屏幕的哪个位置，都能够看到清晰、逼真的画面。
6.高亮度：大屏幕显示系统需要具备高亮度，以保持图像在明亮环境中的可见性。
高亮度可以提高图像的清晰度，使得画面在阳光直射下仍能够清晰可见。
7.抗眩光性能：大屏幕显示系统需要具备良好的抗眩光性能，以减少反射和眩光对图像的影响。
抗眩光性能可以提高图像的可视性，使得画面在强光照射下也能够清晰可见。
8.高稳定性：大屏幕显示系统需要具备高稳定性，以确保长时间稳定的图像显示。
在长时间使用或者长时间连续播放画面时，大屏幕显示系统需要能够保持图像的稳定，避免出现闪烁、残影等问题。
综上所述，大屏幕显示系统技术要求包括高分辨率、高对比度、高刷新率、良好的色彩表现能力、宽广的视角、高亮度、抗眩光性能和高稳定性等。
满足这些技术要求可以提供高质量的大屏幕显示效果，提升观众的视觉体验。
LED显示屏技术方案
LED显示屏技术方案系统分类异步控制U盘LED控制卡1.ED显示屏异步控制系统又称LED显示屏脱机控制系统或脱机卡。
主要用来显示各种文字、符号和图形或动画为主。
画面显示信息由计算机编辑，经RS232/485串行口预先置入LED显示屏的帧存储器，然后逐屏显示播放，循环往复，显示方式丰富多彩，变化多样。
其主要特点是：操作简单、价格低廉、使用范围较广。
1.ED显示屏简易异步控制系统只可以显示数字时钟、文字、特殊字符。
LED显示屏图文异步控制系统除具有简易控制系统的功能外，最大的特点是可以分区域控制显示屏幕内容。
支持模拟时钟显示、倒计时、图片、表格及动画显示。
具有定时开关机、温度控制、湿度控制等功能。
同步控制1.ED显示屏同步控制系统，主要用来实时显示视频、图文、通知等。
主要用于室内或户外全彩大屏幕显示屏。
LED显示屏同步控制系统控制LED显示屏的工作方式基本等同于电脑的监视器，它以至少60帧/秒更新速率点点对应地实时映射电脑监视器上的图像，通常具有多灰度的颜色显示能力，可达到多媒体的宣传广告效果。
其主要特点是：实时性、表现力丰富、操作较为复杂、价格高。
一套LED显示屏同步控制系统一般由发送卡、接收卡、和DVI显卡组成。
控制卡分类显示屏上的控制卡种类很多，生产控制卡的公司也很多，例如摩西尔，灵星雨，中庆，仰邦，诣阔，金涵等。
简单说分为：全彩同步卡异步脱机卡全彩视频脱机卡随着近2年LED显示屏的飞速发展，LED控制卡的市场也变的更加广阔，尤其是09年刚刚新起的U盘LED控制卡目前使用的最多，可用串口连接电脑，也可用U盘传递信息，省电脑、免布线、支持模拟时钟、流水边框，U盘LED控制卡可省电脑、省布线。
C型卡（分区卡）（U盘和串口双通讯功能）1、支持4扫、8扫、16扫的各种户内、户外、半户外单双色显示板，一卡多能任意设置。
2、支持流水边框和模拟时钟功能，更加突出显示屏内容。
3、最大可控范围单色114688点，双色点数减半,同时内置4个08接口和4个12接口，可扩展到8个接口。
大屏幕显示系统技术要求
2.3.12、大屏幕显示子系统1）指挥大厅大屏幕显示系统a) 系统概述在指挥中心大厅建设大屏幕显示系统，中间为无缝拼接屏，两侧和无缝拼接屏上方为LED显示屏。
显示系统可以根据需要方便快捷的调用显示任意一路监控图像，并且具有局部放大、多模式显示等功能。
要配备相应矩阵，支持模拟复合视频、数字高清视频、VGA信号的接入。
b) 需求分析目前大屏显示系统采用的方式有DLP背投显示墙、DID显示、MPD显示、电视墙、LED显示等等，但是要实现无缝拼接屏或者拼缝在1mm以内（肉眼几乎看不出缝隙）的大屏显示系统只有 DLP背投显示墙和LED全彩显示。
其中LED全彩显示的清晰度取决于LED的ph和点间距的值，点间距越大，清晰度越差，点间距越小，清晰度越高，目前点间距最小的为4mm，但是LED大屏显示在多画面分割显示上有缺陷，图像分割的越多，LED大屏显示的图像画面清晰度会下降的很厉害，很难显示多路高清信号，而目前第二监狱应急指挥中心图像需要显示多画面高清图像和高精准的GIS地图，所以LED大屏显示技术在第二监狱指挥中心内是不适合采用的。
根据以上分析，采用高清高亮LED光源DLP投影单元的拼接大屏是能满足第二监狱指挥系统图像显示系统应用的，并且DLP背投显示墙已经在众多的指挥中心内采用，是目前在指挥中心内最适合采用的大屏显示技术。
c) 方案设计（1）总体设计说明指挥中心大厅面积400㎡左右，宽度16.7.8米，纵深长度24.2.米，大厅中空结构。
指挥中心大屏幕显示系统根据建筑结构，规划设计规模可为：6行10列80英寸高清高亮LED光源DLP投影单元，DLP显示单元间采用2°夹角弧形拼接。
在DLP大屏幕上方和左右两侧设置双基色LED显示屏，左右两边LED宽4米与大屏幕等高，上方LED高1米，宽度与DLP+左右LED的宽度齐平。
现场定制组合屏底座高度(暂定为1.5米)。
具体尺寸图如下：（2）大屏视角分析i）水平视角分析如下：注：水平视角为大于160度，水平半增益全视角为70度。
各种屏幕优缺点介绍
详细讲解TFT\NOVA\OLED\AMOLED\IPS\SLCD\ASV等屏优缺点来源：天极网作者：天极网于09-22 21:45发表阅读：293771前言及TFT屏幕介绍目前在手机产品上，除了硬件上的差别之外，屏幕也已经成为了消费者购买手机的标准之一，不过毕竟屏幕材质实在够多，而消费者对它们的优缺点也不能一一了解，本文通过对目前九大手机屏幕材质的解析，让消费者有一个明明白白的消费观。
九大手机屏幕优缺点详解这九大手机屏幕材质及技术中，除了传统的TFT、OLED等屏幕之外，还有NOVA、AMOLED、Suoer AMOLED、Super AMOLED Plus、IPS、SLCD、ASV等这几年十分流行的屏幕材质及技术，下面我们就给大家来一一做一个全面的解析。
TFT屏幕由于性能均衡、产量高、造价低廉等特点，TFT屏幕被广泛的应用在手机产品上，是目前市场上最常见的屏幕，TFT(Thin Film Transistor)即薄膜场效应晶体管，属于有源矩阵液晶显示器中的一种。
它可以“主动地”对屏幕上的各个独立的像素进行控制，这样可以大大提高反应时间。
一般TFT的反应时间比较快，约80毫秒，而且可视角度大，一般可达到130度左右。
TFT所谓薄膜场效应晶体管，是指液晶显示器上的每一液晶象素点都是由集成在其后的薄膜晶体管来驱动。
从而可以做到高速度、高亮度、高对比度显示屏幕信息。
TFT属于有源矩阵液晶显示器，在技术上采用了“主动式矩阵”的方式来驱动，方法是利用薄膜技术所作成的电晶体电极，利用扫描的方法“主动拉”控制任意一个显示点的开与关，光源照射时先通过下偏光板向上透出，借助液晶分子传导光线，通过遮光和透光来达到显示的目的。
摩托罗拉XT702 手机屏幕优点：制造工艺成熟、还原能力和对比度较好屏幕不足：比较耗电、触控手感和灵敏度相对较差代表机型：摩托罗拉XT702(摩托罗拉旗下大部分手机都是采用TFT屏幕)OLED/NOVA 屏幕介绍OLED屏幕其实目前市场上OLED屏幕手机目前已经不是很多了，虽然在TFT屏幕主打的时代，这类屏幕还是比较先进的，Super AMOLED也是基于OLED屏幕衍变而来，但是由于AMOLED和Super AMOLED的普及，OLED屏幕正在逐渐的淡出手机市场。
大屏技术方案
目录1概述 (2)1.1需求分析 (2)1。
2产品优势 (3)1.3技术标准 (4)2设计方案 (4)2。
1方案概述 (4)2.2系统功能 (7)2。
3设备性能详细描述 (8)2。
3.1投影单元 (8)2.3.1.1投影单元技术指标 (8)2。
3。
1.2投影单元技术特点 (9)2。
3。
2大屏幕控制器 (14)2.3.2。
1大屏幕控制器技术指标 (14)2.3。
2.2大屏幕控制器技术特点 (14)2。
3。
3大屏幕控制软件 (17)2。
3。
4二次开发 (23)3方案设备清单 (25)4售后服务 (25)4.1质保措施 (25)4.2售后服务网点 (27)4。
3备品备件及专用工具 (27)5现场环境要求 (28)1概述1.1需求分析大屏幕显示系统广泛应用于城管、政府、电力、电信、公安、交通、能源和大型企业等各行各业,特别在城管项目上有诸多的成功案例和丰富的工程经验。
本技术方案专项目而设计，针对用户的使用需求,提供一套技术先进、功能强大、安全稳定、实用方便的显示系统解决方案，为用户构建一个资源共享、功能集成、信息互动的指挥调度平台，切实保证用户可以对系统进行智能化的管理.考虑到用户特点和大屏实际使用需求，认为大屏幕系统应满足以下设计标准和使用需求：1. 提供可视化的平台系统不仅是单纯的信息发布系统，更应是集成了各种应用系统的可视化信息共享平台。
要求所显示信息清晰、分辨率高，能针对不同需求采集不同信号同时在大屏幕上显示，比如视频会议、软件界面或欢迎画面等。
通过一个可显示超高分辨率图片的可视化平台显示系统提高业务能力，更好地展示企业形象。
2。
保证系统运行的可靠和稳定为保证系统能为用户实际调度、监控或会议中发挥最大作用，大屏幕显示系统必须具有良好的可靠性和稳定性并能很好地适应现场工作环境，因此系统是否具有良好的抗震、防尘、散热能力，是否配置了合理的硬件冗余结构是十分重要的。
同时还需满足系统7×24小时的运行需求,并且最大限度地降低故障发生率.投影单元应采用LED光源,控制器采用多风扇、多网段等冗余配置,以提高系统运行的可靠性和稳定性。
