矩阵切换系统说明书
矩阵切换微机控制系统使用说明书(中文版)
目录一、矩阵系统概述1.1矩阵系统功能 (4)1.1矩阵系统操作 (5)二、矩阵系统操作2.1 键盘密码登录 (5)2.2键盘操作加锁 (6)2.3 键盘操作解锁 (6)2.4 键盘密码设定 (6)2.5 选择监视器 (6)2.6 选择摄像机 (7)2.7 控制摄像机 (7)2.8 控制高速球 (8)2.9 操作辅助功能 (9)2.10 系统自由切换 (9)2.11 系统程序切换 (10)2.12 系统同步队列 (10)2.13 系统群组切换 (11)2.14 设防、撤防监视器 (11)2.15 设防警点 (11)2.16撤防警点 (12)2.17警点状态 (13)2.18报警响应 (13)2.19网络矩阵系统控制 (13)2.20计算机控制系统 (14)2.21 控制数字录像机、画面分割器 (14)2.22矩阵设置保存 (15)2.23 系统主机自锁 (15)三、菜单编程操作3.0 菜单主选项 (15)3.1 权限菜单 (16)3.1.1 键盘/监视器权限 (16)3.1.2键盘/摄像机权限 (17)3.1.3监视器/摄像机权限 (18)3.1.4警点/键盘权限 (18)3.1.5 网络/监视器权限 (18)3.2 切换设置 (19)3.2.1 设置系统程序切换 (19)3.2.2设置系统同步切换 (21)3.2.3设置系统群组切换 (22)3.2.4设置系统定时切换 (23)3.3 键盘设置 (24)3.4监视器设置 (25)3.5摄像机设置 (26)3.6报警设置 (26)3.6.1 设防状态 (27)3.6.2 报警端口设置 (27)3.6.3报警输出设置 (28)3.6.4 自动防范设置 (29)3.6.5 报警记录 (29)3.7 系统设置 (30)3.7.1 语言选择 (30)3.7.2 设置时间和日期 (30)3.7.3高速智能球设置 (31)3.7.4系统网络设置 (31)3.7.5 DVR选择设置 (32)3.7.6系统复位 (32)3.8 信息 (34)申明：产品的发行和销售由原始购买者在许可协议条款下使用；任何单位和个人不得将该产品全部或部分复制、再生或翻译成其它机器可读形式的电子媒介；本手册若有任何修改恕不另行通知；因软件版本升级而造成的与本手册不符，以软件为准。
矩阵VGA用户手册(通用)
VGA矩阵切换器16系列用户手册目录一.矩阵系统描述: (3)1.1矩阵系统功能说明 (3)1.2矩阵系统系列 (3)二、矩阵安装说明： (4)2.1矩阵面板及接口： (4)2.2串口通讯端口及连线方法 (4)三、矩阵的控制方式说明 (5)3.1面板按键输入操作方式: (5)3.2遥控控制操作方式 (6)3.3后台终端软件操作 (7)四、串口通讯协议： (10)五、矩阵设备电气计数参数 (11)六、常见故障及维护 (12)一.矩阵系统描述:1.1 矩阵系统功能说明VGA矩阵切换系统,是全交叉高性能的设备，应用于ＶＧＡ信号切换。
主要应用于电视广播系统信号切换和交换,多功能媒体会议厅,大屏幕显示工程政府会议厅，医院医疗讨论会议厅，电视台转播信号切换，交互式多媒体教室，及军队指挥视频会议厅。
VGA系列矩阵切换器优良品质来自我们雄厚的技术实力，我们选用业界性能最好的芯片，对切换器的电路的每一个细节进行精心的设计，以确保切换器的优良品质。
经严格测试，VGA切换器的信号带宽为500MHz(-3db),能支持分辨率为2048x1536 60hz的刷新频率和1024x768 200Hz的刷新频率，完全能满足各种严要求，高品质的场合；视频为200MHz （-3db），不仅能支持现在的各种制式的视频信号,也能满足将来的高清析电视(HDTV)的带宽要求。
VGA系列矩阵切换器为用户提供了很好的人机接口，方便用户使用。
VGA系列矩阵切换器带有单色或彩色中文液晶显示，RS232通讯接口，RS422通讯接口(可选)，带有断电现场保护功能，能读取和存储多达100个用户场景，还有专门的配套控制软件。
可以与计算机、遥控系统或各种远端控制设备配合使用。
系统配备了多套串口指令，兼容主流矩阵的串口指令集。
此说明书适于16系列全部VGA矩阵切换器，根据规模不同，略有差异。
1.2 矩阵系统系列➢矩阵命名规则: VGAXXYY；➢VGA:代表VGA矩阵；➢XX代表输入端口输: 如08 代表输入端口数为8；➢yy代表输出端口输: 如04 代表输入端口数为4；二、矩阵安装说明：2.1 矩阵面板及接口：前面板示意图：红外接收口成功指示灯电源指示灯操作灯嗡鸣器口LED）前面板由按键和液晶显示及状态灯组成，按键用于操作命令的输入；2U设备配置由128*32点阵组成，可显示两行共32个汉字的中文液晶，设备配置由128*64点阵组成的中文液晶，用于设备的操作和运行状态的显示，状态灯显示用户的操作状态。
矩阵VGA用户手册(通用)
VGA矩阵切换器16系列用户手册目录一.矩阵系统描述: (3)1.1矩阵系统功能说明 (3)1.2矩阵系统系列 (3)二、矩阵安装说明： (4)2.1矩阵面板及接口： (4)2.2串口通讯端口及连线方法 (4)三、矩阵的控制方式说明 (5)3.1面板按键输入操作方式: (5)3.2遥控控制操作方式 (6)3.3后台终端软件操作 (7)四、串口通讯协议： (10)五、矩阵设备电气计数参数 (11)六、常见故障及维护 (12)一.矩阵系统描述:1.1 矩阵系统功能说明VGA矩阵切换系统,是全交叉高性能的设备，应用于ＶＧＡ信号切换。
主要应用于电视广播系统信号切换和交换,多功能媒体会议厅,大屏幕显示工程政府会议厅，医院医疗讨论会议厅，电视台转播信号切换，交互式多媒体教室，及军队指挥视频会议厅。
VGA系列矩阵切换器优良品质来自我们雄厚的技术实力，我们选用业界性能最好的芯片，对切换器的电路的每一个细节进行精心的设计，以确保切换器的优良品质。
经严格测试，VGA切换器的信号带宽为500MHz(-3db),能支持分辨率为2048x1536 60hz的刷新频率和1024x768 200Hz的刷新频率，完全能满足各种严要求，高品质的场合；视频为200MHz （-3db），不仅能支持现在的各种制式的视频信号,也能满足将来的高清析电视(HDTV)的带宽要求。
VGA系列矩阵切换器为用户提供了很好的人机接口，方便用户使用。
VGA系列矩阵切换器带有单色或彩色中文液晶显示，RS232通讯接口，RS422通讯接口(可选)，带有断电现场保护功能，能读取和存储多达100个用户场景，还有专门的配套控制软件。
可以与计算机、遥控系统或各种远端控制设备配合使用。
系统配备了多套串口指令，兼容主流矩阵的串口指令集。
此说明书适于16系列全部VGA矩阵切换器，根据规模不同，略有差异。
1.2 矩阵系统系列➢矩阵命名规则: VGAXXYY；➢VGA:代表VGA矩阵；➢XX代表输入端口输: 如08 代表输入端口数为8；➢yy代表输出端口输: 如04 代表输入端口数为4；二、矩阵安装说明：2.1 矩阵面板及接口：前面板示意图：红外接收口成功指示灯电源指示灯操作灯嗡鸣器口LED）前面板由按键和液晶显示及状态灯组成，按键用于操作命令的输入；2U设备配置由128*32点阵组成，可显示两行共32个汉字的中文液晶，设备配置由128*64点阵组成的中文液晶，用于设备的操作和运行状态的显示，状态灯显示用户的操作状态。

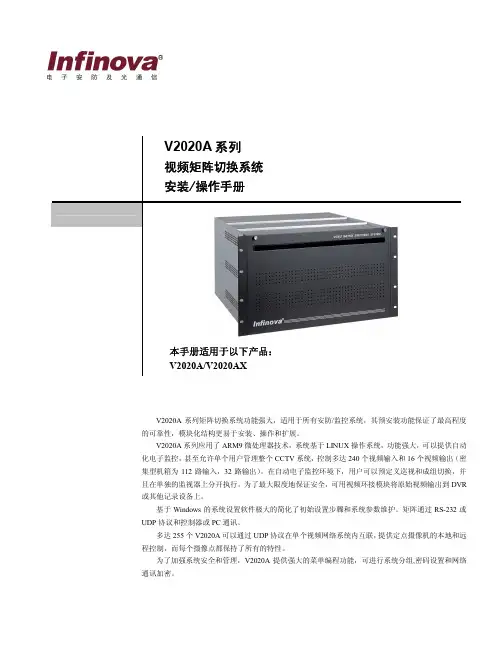

V2020 系列 中型矩阵切换.控制系统说明书
商标权声明
Infinova®为 Infinova 公司的注册商标，Infinova 公司拥有法定的商标权。
本安装手册中可能使用的其它商标及商标权属于其合法所有者拥有。
FCC 警示
V2020A 系列矩阵切换系统符合 FCC 规则第 15 章中的规定。
该设备的运行符合以下条件： z 设备的运行不会产生有害的干扰； z 设备的运行在一定程度上不受外部干扰，甚至是不良干扰的影响。
V2020A 系列矩阵切换系统经过检测，完全符合 FCC 规则第 15 章中关于 A 类电子设备的规定。这些限制性规定用于保证设备 在住宅区使用时，在一定程度上，运行不会受外部干扰的影响。该设备为电磁设备，因此需严格按照本手册说明进行安装和使用， 否则有可能对无线电通讯产生干扰。同时，特定环境下的安装无法保证完全杜绝干扰。
基于 Windows 的系统设置软件极大的简化了初始设置步骤和系统参数维护。矩阵通过 RS-232 或 UDP 协议和控制器或 PC 通讯。
多达 255 个 V2020A 可以通过 UDP 协议在单个视频网络系统内互联，提供定点摄像机的本地和远 程控制，而每个摄像点都保持了所有的特性。
为了加强系统安全和管理，V2020A 提供强大的菜单编程功能，可进行系统分组,密码设置和网络 通讯加密。
第二章 系统安装和硬件连接.................................................... 5 2.1 系统模块描述 ................................................................. 5 2.1.1 矩阵切换机箱 .......................................................... 5 2.1.2 中央处理器模块....................................................... 5 2.1.3 电源模块.................................................................. 5 2.1.4 数据缓冲模块 .......................................................... 6 2.1.5 带视频丢失检测的数据缓冲模块 ............................ 7 2.1.6 视频输入模块(VIM) ................................................ 7 2.1.7 视频输出模块（VOM） .......................................... 8 2.2 模块设置......................................................................... 8 2.2.1 数据缓冲模块开关................................................... 8 2.2.2 带视频丢失检测的数据缓冲模块开关..................... 9 2.2.3 视频输入模块开关..................................................10 2.2.4 视频输出模块开关..................................................10 2.2.5 ARM 模块................................................................11 2.3 安装 ...............................................................................11 2.4 硬件连接........................................................................11 2.4.1 视频输入连接 .........................................................12 2.4.2 控制线连接 .............................................................12 2.4.3 视频输出连接 .........................................................12 2.4.4 报警输入连接 .........................................................13 2.4.5 通讯口连接 .............................................................13 2.4.6 继电器输出连接......................................................14 2.4.7 以太网连接 .............................................................15 2.4.8 电源连接.................................................................15 2.4.9 网络视频连接 .........................................................15 2.4.9.1 视频电缆..............................................................15 2.4.9.2 单向网络连接 ......................................................16 2.4.9.3 双向网络连接 ......................................................16 2.4.9.4 混合网络连接 ......................................................17
矩阵切换控制器硬件说明书
矩阵切换控制器硬件说明书目录第一章系统简介---------------------------------------------------------------------------------------------11.1 矩阵系统功能及主要特点-------------------------------------------1 1.2 矩阵启动---------------------------------------------------------31.3 键盘启动---------------------------------------------------------31.4 软件启动-------------------------------------------------------------------------------------31.5 键盘的切换---------------------------------------------------------------------------------3第二章快速安装使用说明-------------------------------------------------------------------------------52.1矩阵连接示意图---------------------------------------------------52.2 矩阵各种接口说明-------------------------------------------------72.3 矩阵初始设置-----------------------------------------------------82.4 系统运行与操作---------------------------------------------------9第三章安装调试-------------------------------------------------------------------------------------------113.1 系统接口说明------------------------------------------------------------------------------113.1.1视频矩阵接口说明-----------------------------------------------------------------113.1.2 音频矩阵接口说明----------------------------------------------------------------123.1.3 并行报警主机接口说明----------------------------------------------------------123.1.4 键盘接口盒接口说明-------------------------------------------------------------133.2 系统分布------------------------------------------------------------------------------------143.3 系统布线------------------------------------------------------------------------------------153.3.1 电源布线------------------------------------------------------------------------------153.3.2 控制线布线-------------------------------------------------------------------------153.3.3 音频\视频线布线------------------------------------------------------------------153.4 系统调试--------------------------------------------------------163.4.1 系统上电--------------------------------------------------16 3.4.2 连接控制设备----------------------------------------------163.5 系统布线注意事项------------------------------------------------16 第四章控制键盘--------------------------------------------------------------------------------------------164.1 技术指标------------------------------------------------------174.2 概述----------------------------------------------------------174.3 功能介绍---------------------------------------------------------------------------------174.3.1 数字输入建-----------------------------------------------------------------------184.3.2 矩阵切换控制键-----------------------------------------------------------------184.3.3 变速摇杆--------------------------------------------------------------------------194.3.4 摄像机控制键--------------------------------------------------------------------194.3.5 解码器控制键--------------------------------------------------------------------204.3.6 矩阵综合控制键-----------------------------------------------------------------204.3.7 键盘设置建-----------------------------------------------------------------------214.4关于显示屏------------------------------------------------------------------------------224.5 系统编程---------------------------------------------------------------------------------234.6 键盘配件及接线------------------------------------------------------------------------26第五章矩阵设置软件--------------------------------------------------------------------------------------275.1 软件安装-----------------------------------------------------------------------------------275.2 系统连接-----------------------------------------------------------------------------------275.3矩阵登录-----------------------------------------------------------------------------------285.3.1 连接操作-------------------------------------------------285.3.2 设置-----------------------------------------------------295.3.3 串口说明-------------------------------------------------295.3.4密码设置-------------------------------------------------------------------------305.4注意事项----------------------------------------------------------------------------------30第六章报警主机设置软件------------------------------------------------------------------------------316.1 软件介绍--------------------------------------------------------316.2 连接示意图------------------------------------------------------316.3软件操作------------------------------------------------------------------------------------31第七章分控受权软件------------------------------------------------------------------------------------337.1 系统连接 -------------------------------------------------------337.2 授权软件使用说明-----------------------------------------------337.3 编辑授权信息---------------------------------------------------33 7.4 授权----------------------------------------------------------------------------------------357.5 修改密码----------------------------------------------------------------------------------35第八章切换设置------------------------------------------------------------------------------------------368.1 软件说明-------------------------------------------------------368.2 登录软件界面---------------------------------------------------36第九章字幕传输软件-----------------------------------------------------------------------------------379.1 字幕传输软件的安装--------------------------------------------37 9.2 运行软件前的准备工作------------------------------------------379.3 字幕传输软件的使用方法----------------------------------------37 9.3.1 登录系统--------------------------------------------------37 9.3.2 字幕定位、查找 -------------------------------------------37 9.3.3 字幕传输--------------------------------------------------37 9.3.4 造字------------------------------------------------------389.3.5 系统设置--------------------------------------------------38第十章常见问题解答-------------------------------------------------------------------------------------3910.1 安装篇------------------------------------------------------------------------------------3910.2 矩阵篇-------------------------------------------------------------------------------------3910.3 键盘篇-------------------------------------------------------------------------------------3910.4 软件篇-------------------------------------------------------------------------------------4110.5 报警篇-------------------------------------------------------------------------------------41阅读指南为了能更好地使用这套系统，在使用之前请务必仔细地阅读。
矩阵切换操作说明
矩阵切换操作说明
本矩阵系统总共64个通道，每个通道上的画面都可以切换到任意一个监视器上，具体切换方法如下：
1、电视墙总共有12个监视器，第一要想好要在哪个监视器上看图像画面，比如想在2号监视器上看到1号摄像机画面的话就在键盘上输入2 MON 1 CAM就可以把1号摄像机的画面显示到2号监视器上，数字2表示第2个监视器，数字1表示第1个摄像机。
再比如把16号摄像机切换到3号监视器上可输入3 MON 16 CAM.
2、云台控制方法，云台总共有4个，分别是1号摄像机、2号摄像机、3号摄像机、4号摄像机，用同样的方法切换这四个摄像机到相应的监视器，然后移动键盘上的操作摇杆便可以控制云台的上下左右移动，旋转摇杆可以进行摄像机的变焦操作。
3、如果要对摄像机进行更改通道名称的话按F1+A进入矩阵系统主菜单，系统主菜单将显示在1号监视器上，用键盘上的摇杆操作上下移动光标到摄像机位置后，按键盘上的ON键进入，然后输入要更改的摄像机通道，比如11号摄像机的话了输入011再按ON键进入，进入以后查阅说明书上的字符对照表输入相应的编码即可，名称编完后连续按OFF键即可退出，再按F1+A即可退出系统主菜单。
4、键盘每次如果断了电再加电的话了键盘的密码是：0000 ，输完4个0后按ACK键表示确认，然后便可以对键盘进行操作了。
矩阵切换器使用说明书
矩阵切换器
Professional Matrix
前言
感谢您使用本公司矩阵切换器，使用时请注意以下事项：
1．本产品所使用电源必须有电源保护地线，输入、输出设备的电源保护地 线要为同一保护地线。确保设备的输入电源为 AC 100～240V/50Hz。
2．使用计算机控制本产品时必须保证控制计算机与本产品的连接电源保护 地线是同一个地线。
1
矩阵切换器
目录
Professional Matrix
前 言....................................................................................................................... 1 目 录....................................................................................................................... 2 一、清单、外形及安装说明 ................................................................................... 4
7
矩阵切换器
AS AS1020-60 矩阵切换控制系统 说明书
●视频输入：BNC 插座，复合视频信号 0.5-1.5Vp-p ●视频输出：BNC 插座，2-16 个输出
●通讯端口：3 个 RS-485 数据口，1 个 RS-232 数据口 ●波特率：9600Bits/S
●屏幕显示：输出显示日期、时间、摄像机号码、报警状态、摄像机标题(8 个带有黑框的白色字符)
AS1020-60 矩阵切换控制系统采用了先进的大规模集成电路视音频矩阵切换技术和计算机控制技术，可以给用户提供卓越的 切换和系统控制性能。它具有完备的矩阵切换能力，可以在任意监视器上显示任意摄像机的图像和与之对应的声音，而且这种控 制可以通过手动操作和编程自动切换两种方式来实现。系统容量最大为 64 路输入、16 路输出，64 个报警探头，64 个解码器，8 个控制键盘。采用总线式控制结构，方便周边设备联结和扩容。通过 AS8094 控制码转换器可直接控制 ROBOT、SENSORMATIC 等多画面分割录像处理器；通过 ADT8094 控制码转换器可直接控制 ROBOT、SENSORMATIC 等多画面分割录像处理器；通过 AS2093 控制码转换器可以控制各种高速智能球；通过 AS2092 报警接口箱可以最多接 64 个报警输入及报警输出；通过 AS8096X 系统集成接口可以实现硬盘录像机和 IBMS 及其他系统对 AS1020-60 系列矩阵系统的控制；通过 AS2092X 报警接口箱可以最多接 64 个报警输入及报警输出；系统第一路有可选择的屏幕显示，可插入日期、时间、视频输入号、视频输入标题（最多 8 个 字 符 ） 和系统状态
●键盘密码
●自动报警调用，最多可有 64 个报警输入
●完善的操作权限设置
●自动切换
●32 个通用自动切换
●32 个同步切换
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Matrix System使用手册注：在使用本系统之前，请详细阅读本说明书，并请保管好该手册感谢您使用本系列产品！《矩阵切换系统使用手册》以VGA，A V混合矩阵作为使用说明，并可作为其它型号矩阵的使用参考。
如果在使用中遇到疑问，请首先阅读说明书。
正文中有设备操作的详细描述。
如果仍有疑问，请联系我们，我们将尽快给您满意的答复。
本手册只作为用户操作指南，不作为维修服务用途。
如有版本变动，将根据实际情况另作书面说明，详细请联系我们查询，请谅解。
为确保设备可靠使用及人员的安全，在安装，使用和维护时，请遵守以下事项：1．系统接地系统必须有完善的接地，否则，不仅造成信号干扰、不稳定或机械损坏，而且还可能因漏电引起人身事故。
2．禁止改变原设计禁止对本产品的机械和电器设计更改或增添任何部件，否则，生产厂家对由此所带来的危害性结果不负责任。
3．请勿使用两芯插头，确保设备的输入电源为220V 50Hz的交流电。
4．机器内有交流220V高压部件，请勿擅自打开机壳，以免发生触电危险。
5．不要将系统设备置于过冷或过热的地方。
6．设备电源在工作时会发热，因此要保持工作环境的良好通风，以免温度过高而损坏机器。
7．阴雨潮湿天气或长时间不使用时，应关闭设备电源总闸。
8．在下列操作之前一定要将设备的交流电源线从交流供电电源插座拔下：A．取下或重装设备的任何部件B．断开或重接设备的任何电器插头或其它连接9．非专业人士未经许可，请不要试图拆开设备机箱，不要私自维修，以免发生意外事故或加重设备的损坏程度。
10．不要将任何化学品或液体洒在设备上或其附近。
目录一产品简介 (1)1.1矩阵系统说明 (1)1.2矩阵系统的分类 (1)1.3 信号输入，远端控制及通讯端口说明 (1)1.4矩阵系统包装说明 (2)二面板示意图 (2)三接口说明 (2)四操作说明 (4)4.1矩阵前面板按键及操作说明 (4)4.2 输入输出切换的按键操作格式 (4)4.3 其它功能操作步骤说明 (5)五串行通讯协议及控制指令代码 (6)5.1RS-232串行通信协议 (6)5.2控制码 (6)5.3指令码解析 (6)5.4指令举例说明 (7)六矩阵系统技术参数 (8)6.1视频矩阵系统技术参数 (8)6.2 VGA矩阵系统技术参数 (9)七常见故障及维护 (10)一产品简介1.1矩阵系统说明本系列产品是一款专业化、高性能的信号切换设备，用于切换视频和VGA信号。
特别适用于各类多媒体工程中的信号综合一体化切换及显示的要求。
本系列矩阵切换器专业化的设计使得矩阵具有足够的带宽和优秀的负载驱动能力。
本系列产品的指令系统采用 16 进制定长编码，具有地址码、波特率设定及查询，蜂鸣器开关等特殊功能，便于矩阵级联及特殊应用场合时使用。
本系列矩阵切换器内部的 FLASH 存储器保存了矩阵切换所需的信息：切换状态掉电恢复、多组切换状态的保存及快速调用、信号分组切换、输出端口绑定等专业功能。
本系列矩阵切换器为用户提供了良好的人机接口，方便用户使用。
本系列产品带有单色点阵液晶显示，RS232通讯接口，红外遥控功能，能读取和存储16种用户场景，还有专门的配套控制软件。
可以与计算机，遥控系统或各种远端控制设备（如快思聪，AMX 等控制系统）配合使用。
此说明书适于此系列全部切换器，根据规模不同，略有差异。
1.2矩阵系统的分类根据不同场合及不同用户的需求，矩阵系列分为以下几类：视频矩阵 VIDEO 切换视频信号带宽100M Hz (-3dB)VGA矩阵 VGA 切换VGA模拟信号带宽350M Hz (-3dB)混合矩阵 VGA/V VGA视频信号混合切换可联控或分控RGB矩阵 RGBHV 切换RGBHV模拟信号带宽 350M Hz (-3dB)1.3 信号输入，远端控制及通讯端口说明Video矩阵的接口为视频输入、输出接口，接口为标准RCA接头或BNC插座或3.5mm 端子连接插座；VGA矩阵的接口为电脑输入/输出接口, 接口为标准15VGA HD15F接头；矩阵均提供标准 RS-232通讯接口, 红外遥控接收接口, 允许用户使用各种远端控制设备（如个人电脑、快思聪中央控制系统、AMX中央控制系统、CR-PGM中央控制系统等）以及遥控器对矩阵系统进行控制。
另外，根据本系统提供的通讯协议和控制代码，用户还可以自行编写软件对其进行控制操作。
1.4矩阵系统包装说明设备图标设备名称数量矩阵主机一台RS-232通讯连接线一根电源线一根各一份设备用户手册及合格证，保修卡二面板示意图图2.1 矩阵面板示意图三接口说明根据不同的矩阵型号, 输入接口分别由 8路、16路、24路、32路、64路 RCA端子（或 BNC插座和3.5mm连接插座）组成, 输出接口分为 8路、16路、24路、32路、64路RCA端子（或 BNC插座和3.5mm连接插座）组成。
接口端子参照机箱丝印图即可，如有疑问，请咨询公司技术服务。
RS-232通讯端口及连接方法本系列矩阵切换器提供了两个标准 RS-232串行通讯端口：RS-232输入端口和RS232输出端口，输入端口和计算机连接，输出端口接其它需要通过串口和计算机通讯的设备。
如果用户想用一台计算机或中控设备去控制多台串口设备，这样要占用太多的串口，而此设备可以实现多台设备级连。
控制信号从RS-232输入端口输入，从RS-232输出端口输出到其它设备，从而可以省去用户的多个串口。
连接方法可以参照图3.1和图3.2。
其中RS-232输入端口为 9针母接头，RS-232输出端口为9针公接头，引脚说明如下:图3.1 RS-232输入接口和计算机的连线示意图 图3.2 RS-232输出接口与AV 矩阵的连线示意图RS-232 端口 COM IN (D-SUB9F 孔) 接口定义控制电脑 VGA 矩阵 VGA 矩阵 A V 矩阵四操作说明4.1矩阵前面板按键及操作说明“1、2……9” ----数字键，输入和输出通道选择键，用于设定信号的输入和输出通道或用于状态调用或保存的号码选择。
“MODE” ----模式键，用于对VGA和VIDEO的选择键。
可同步切换计算机及视频通道或者单独切换计算机或视频通道。
例1：按键“1”＋“MODE”(选择VGA+V)＋“8”＋“ENTER”，表示将第1路计算机和视频输入信号同步切换到第8路的输出通道上(VGA视频混合矩阵有此功能)。
例2：按键“2”＋“MODE”(选择VGA)＋“6”＋“ENTER”，表示将第2路计算机输入信号单独切换到第6路的输出通道上(VGA矩阵有此功能)。
例3：按键“3”＋“MODE”(选择VIDEO)＋“5”＋“ENTER”，表示将第3路视频输入信号单独切换到第5路的输出通道上(视频矩阵有此功能)。
“SAVE” ----保存键，将当前所有输入输出的对应关系保存下来。
例4：按键“SAVE”＋“6”＋“ENTER”，表示将当前所有输入输出状态保存到第6个存储单元。
“LOAD” ----调用键，调用已保存的输入输出对应关系。
例5：按键“LOAD”＋“6”＋“ENTER”，表示调用第6个存储单元的输入输出连接状态，并执行此状态的切换。
“MENU” ----菜单键，可设置机器码，通讯波特率和蜂鸣器开关，查看矩阵状态。
“ESC” ----退出键。
退出当前菜单状态。
“ENTER” ----命令执行键，确认切换选择，执行切换动作。
4.2 输入输出切换的按键操作格式本系列矩阵切换系统可以使用前面板按键进行快速切换操作（各按键功能的详细说明请参考“4.1 矩阵前面板按键功能说明”）。
其操作方法如下：“输入通道”＋“切换模式”＋“输出通道”＋“命令确认键ENTER”其中：“切换模式”VGA及视频同步或单独切换模式，即面板上的“MODE”键，分别可以选择“VGA及视频同步切换”（VGA视频混合矩阵），“VGA单独切换”（VGA矩阵和混合矩阵）或“视频单独切换”（视频和混合矩阵）等三种方式。
“输入通道”要切换的信号源当前所连接的通道，面板上的“1－9”号按键，分别代表1到9路通道，大于9的通道通过两个或三个按键进行组合。
“输出通道”外围显示设备所连接的通道，面板上的“1－9”号按键，分别代表1到9路通道，大于9的通道通过两个或三个按键进行组合。
4.3 其它功能操作步骤说明1．将某路输入切换到某路输出通道操作步骤“输入通道数”＋“MODE”＋“输出通道数”＋“ENTER”其中“MODE”可选择切换模式。
2．将某路输入切换到所有输出通道操作步骤“输入通道数”＋“MODE”＋“0”＋“ENTER”其中“MODE”可选择切换模式。
3．将某路输出通道关闭输出操作步骤“0”＋“MODE”＋“输出通道数”＋“ENTER”其中“MODE”可选择切换模式。
4．将所有输出通道关闭输出操作步骤“0”＋“MODE”＋“0”＋“ENTER”其中“MODE”可选择切换模式。
5．储存当前所有输入输出的对应连接关系至1-16存储区操作步骤“SAVE”＋“1、2…16”＋“ENTER”其中“1、2…16”为16组状态存储区6．调用已保存的1-16存储区输入输出对应关系并执行操作步骤“LOAD”＋“1、2…16”＋“ENTER”其中“1、2…16”为16组状态存储区7．设置机器波特率操作步骤“MENU”＋“1”＋“1、2、3、4”＋“ENTER”其中“1、2、3、4”分别代表波特率2400bps，4800bps，9600bps，19200bps 8．设置机器地址码操作步骤“MENU”＋“2”＋“地址数”＋“ENTER”其中“地址数”可输入0－2559．设置机器蜂鸣器开关“MENU”＋“3”＋“1、2”＋“ENTER”其中“1、2”分别代表开启机器蜂鸣器和关闭机器蜂鸣器10. 查看机器当前设置参数“MENU”＋“4”可以查看机器类型“M X N”,机器当前地址码，机器当前波特率，蜂鸣器工作状态。
五串行通讯协议及控制指令代码在使用串口命令控制设备前，请仔细确认以下参数是否正确：1)波特率是否与控制设备一致；2)设备地址是否与命令中的一致；3)确认串口线是否两端是直连线，即第2针对第2孔，第3针对第3孔，具体参考前章节注释。
5.1RS-232串行通信协议通讯协议：波特率：19200 数据位：8 停止位：1 校验位：无5.2控制码控制码由下面6个字节组成：其中起始码和结束码表示控制命令的起始与结束。
当设备在RS-232总线上捕捉到数据FFH时，表示后续有控制命令写入，当接收到数据AAH后，表示接收到的控制字已经结束且完整有效。
中间四个字节分别代表设备的地址、指令类型、指令参数1(OPT1)和指令参数2(OPT2)。
设备在对这四个字节的内容进行译码后执行相应的操作。
