U400系列UPSEPS蓄电池监测管理系统用户手册
UPS操作手册

UPS操作手册目录UPS操作手册 (1)一、控制显示面板操作 (2)1.1控制显示面板 (2)1.2“历史记录”菜单下和当前记录窗中所有告警信息清单列表 (4)二、UPS主机操作 (7)2.1 UPS主机开关按键 (7)2.2 UPS开机步骤(进入逆变供电模式) (9)2.3维修旁路操作步骤(如并机系统由两个以上单机并联组成,请勿使用内部维修旁路) (10)2.4 关断并分离运行中的并机系统的其中一台UPS (10)2.5 恢复并机系统中已隔离的单机 (10)2.6关机步骤(完全关闭UPS和负载) (11)2.7紧急停机(EPO)步骤 (11)2.8 UPS复位步骤 (11)三、注意事项 (11)一、控制显示面板操作1.1控制显示面板操作控制显示面板按功能可分为三个区域:摸拟电流图(LED指示灯),LCD显示和菜单键,控制按钮。
1)查看摸拟电流图(LED指示灯)的状态摸拟电流图区域提供六个指示灯,这些指示灯用于显示UPS的供电路径。
并且,各指示灯通过颜色(红、绿、黄)和状态(亮、灭、闪烁)指示UPS的当前运行和告警状态。
各指示灯的状态意义描述见表:名称状态意义整流器指示灯绿色常亮整流器正常工作绿色闪烁市电正常,但整流器未工作红色常亮整流器故障灭整流器不工作,市电异常旁路指示灯绿色常亮负载电源由旁路提供红色常亮旁路电源异常或超出正常范围,或旁路开关故障灭旁路正常,负载电源不由旁路提供电池指示灯绿色常亮负载电源由电池提供绿色闪烁电池放电终止预告警红色常亮电池异常(电池故障、无电池或电池反接)或电池开关异灭电池和电池开关正常,电池充电中逆变器指示灯绿色常亮负载电源由逆变器提供绿色闪烁逆变器开机、启动、同步、或处于备用状态(ECO模式)红色常亮逆变器故障灭逆变器不工作2)检查告警蜂鸣器摸拟电流图区域提供告警蜂鸣器。
UPS在运行过程中可伴随三种不同的声音告警。
蜂鸣器声音告警描述:短暂的单鸣告警按任一功能操作键时,发出此告警声每隔1秒鸣叫1下UPS出现告警时(例如:主路电压异常),发出此告警声持续鸣叫UPS出现故障时(例如:主路熔丝断或其它硬件故障),发出此告警声3)参看LCD面板的数据操作控制显示面板上提供LCD显示屏和五个菜单键(F1,F2,F3,F4,HELP)。

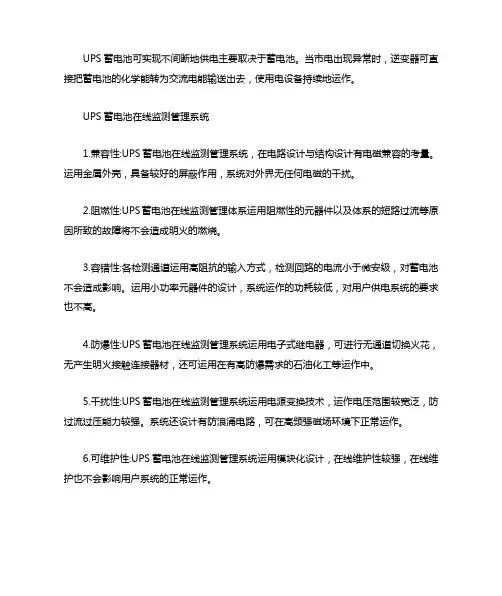

UPS蓄电池在线监测管理系统

UPS蓄电池可实现不间断地供电主要取决于蓄电池。
当市电出现异常时,逆变器可直接把蓄电池的化学能转为交流电能输送出去,使用电设备持续地运作。
UPS蓄电池在线监测管理系统1.兼容性:UPS蓄电池在线监测管理系统,在电路设计与结构设计有电磁兼容的考量。
运用金属外壳,具备较好的屏蔽作用,系统对外界无任何电磁的干扰。
2.阻燃性:UPS蓄电池在线监测管理体系运用阻燃性的元器件以及体系的短路过流等原因所致的故障将不会造成明火的燃烧。
3.容错性:各检测通道运用高阻抗的输入方式,检测回路的电流小于微安级,对蓄电池不会造成影响。
运用小功率元器件的设计,系统运作的功耗较低,对用户供电系统的要求也不高。
4.防爆性:UPS蓄电池在线监测管理系统运用电子式继电器,可进行无通道切换火花,无产生明火接触连接器材,还可运用在有高防爆需求的石油化工等运作中。
5.干扰性:UPS蓄电池在线监测管理系统运用电源变换技术,运作电压范围较宽泛,防过流过压能力较强。
系统还设计有防浪涌电路,可在高频强磁场环境下正常运作。
6.可维护性:UPS蓄电池在线监测管理系统运用模块化设计,在线维护性较强,在线维护也不会影响用户系统的正常运作。
UPS蓄电池应具备在启动放电瞬间可输出大电流这一特性,还可达到一定的容量需求,来确保逆变供电的时间。
对于UPS蓄电池好坏的判断业内有专用的蓄电池测量仪,但是一般的用户很少有这种仪器,而只是采用万用表。
下面几点维修中可简单判断蓄电池好坏的几点总结,以供参考。
1.从外观判断观察外观有无变形、凸出、漏液、破裂炸开、烧焦、螺丝连接处有无氧化物渗出等。
2.带载测量若外观无异常,UPS工作于电池模式下,带一定量的负载,若放电时间明显短于正常放电时间,充电8小时以后,仍不能恢复正常的备用时间,判定电池老化。
3.用万用表测量1电池放电模式下测量测量电池组中各个电池端电压,若其中一个或多个电池端电压显明高于或低于标称电压(标称电压12V/节),判断电池老化。
UPS电力说明书

UPS电力说明书目录一、简介 (1)二、外型结构与功能说明 (2)三、安置注意事项 (5)四、操作程序 (5)五、状况处理 (8)六、动作原理 (15)七、通讯接口说明 (16)八、特性表 (20)九、装箱清单 (20)一、简介(一)前言:本产品针对国内电网的实际情况,同时根据客户办公自动化的趋势,以精致的品质、优异的性能及人性化操作为设计导向。
安置空间的大小及位置,以及所产生的噪音对办公人员造成的干扰问题,我们已考虑在内,所以本产品是办公最佳的供电伙伴,使获得最佳的纯净电源品质,不再是一大负担。
(二)注意事项:本说明书能让你很轻易的操作及维护本系统。
为使本系统能正常发挥所有的功能,请注意下列事项:1.在使用前务必详细阅读此说明书。
2.遵照指示步骤,依法操作。
3.机器搬运时应小心轻放。
4.电源请依照说明施工。
5.为避免触电造成人员伤害及机器损坏,请勿打开机盖。
6.若长期不使用时,请每隔一段时间对电池充电一次。
7.避免超负载使用,以免造成UPS故障。
8.妥善保存说明书,作为日后参考。
9.机器若有异常现象,请依据『异常处理程序』处理。
10.请保持UPS的干净与清洁。
二、 外型结构与功能说明 (A)操作面板说明1. 输入指示灯 : 市电供电输入指示。
2. 旁路指示灯: 市电供电输出指示。
3. 输出指示灯: 逆变器供电输出指示。
4. 电池能量指示灯: 电池能量即将耗尽指示。
5. : 用户用电量超载指示。
6. : UPS 故障指示。
7. LCD 液晶显示器: 数据信号显示。
8. LCD 显示循环切换按钮: 数据信号显示项目切换按钮。
9. UPS 开关机循环按键: UPS 日常开关机循环按键。
(1) 按一下开关机循环按键后,UPS 逆变器开始启动,约20秒后转换成UPS 逆变器供电输出,UPS 由内部供电装置提供纯净的交流输出电源。
(2) 再按一下开关机循环按键后,可将UPS 逆变器关机,改由市电旁路供电。

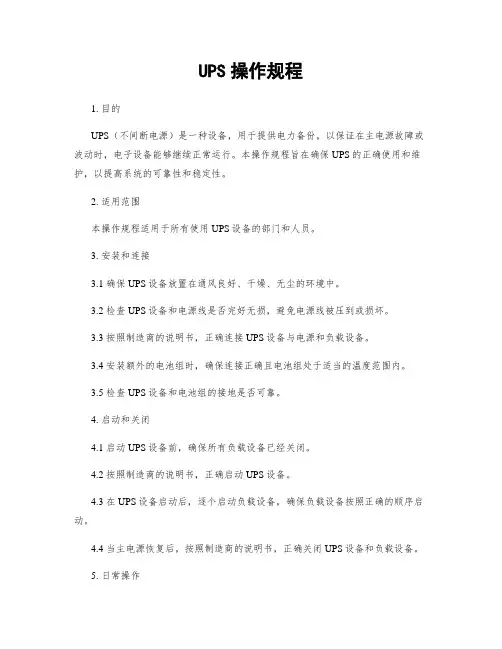

UPS操作规程

UPS操作规程1. 目的UPS(不间断电源)是一种设备,用于提供电力备份,以保证在主电源故障或波动时,电子设备能够继续正常运行。
本操作规程旨在确保UPS的正确使用和维护,以提高系统的可靠性和稳定性。
2. 适用范围本操作规程适用于所有使用UPS设备的部门和人员。
3. 安装和连接3.1 确保UPS设备放置在通风良好、干燥、无尘的环境中。
3.2 检查UPS设备和电源线是否完好无损,避免电源线被压到或损坏。
3.3 按照制造商的说明书,正确连接UPS设备与电源和负载设备。
3.4 安装额外的电池组时,确保连接正确且电池组处于适当的温度范围内。
3.5 检查UPS设备和电池组的接地是否可靠。
4. 启动和关闭4.1 启动UPS设备前,确保所有负载设备已经关闭。
4.2 按照制造商的说明书,正确启动UPS设备。
4.3 在UPS设备启动后,逐个启动负载设备,确保负载设备按照正确的顺序启动。
4.4 当主电源恢复后,按照制造商的说明书,正确关闭UPS设备和负载设备。
5. 日常操作5.1 定期检查UPS设备和电池组的运行状态,包括电压、电流、温度等参数。
5.2 定期检查UPS设备和电池组的连接线路和接地是否正常。
5.3 定期清洁UPS设备和电池组,确保散热良好,避免灰尘积聚影响散热效果。
5.4 定期检查UPS设备和电池组的电池容量,确保其能够提供足够的备用电力。
5.5 定期进行UPS设备的维护保养,如更换电池、清洁风扇、检查电路板等。
5.6 定期备份UPS设备的配置文件和日志,以便在需要时进行故障排除和恢复。
6. 故障处理6.1 当UPS设备发生故障时,及时记录故障现象、时间和相关参数,并通知维修人员。
6.2 在维修人员到达之前,尽量减少或停止负载设备的使用,以避免进一步损坏。
6.3 在维修人员到达后,配合其进行故障诊断和修复,确保UPS设备尽快恢复正常运行。
6.4 在UPS设备维修期间,根据实际需要,考虑使用备用UPS设备或其他临时备用电源。
UPS及电池使用维护手册

UPS及蓄电池使用维护手册UPS使用注意事项UPS注意事项1。
UPS的使用环境应注意通风良好,利于散热.并保持环境的清洁。
2. UPS输出插座应明确标识,请勿加入无关负载或短路.3。
切勿带感性负载,较适合计算机类弱感性负载配带,不能插接过多的票据打印机复印机、激光打印机、电动卷帘门、空调等强感性负载以免造成损坏。
4。
若用户在市电停电期间使用发电机供电,应保证发电机功率大于两倍UPS额定功率。
必须在发电机启动稳定后才能接入UPS。
5。
开启UPS负载时,一般遵循先大后小的原则.6。
UPS输出负载控制在60%左右为最佳,可靠性最好。
蓄电池使用的注意事项1. 建议电池在+5℃~+30℃(最好25℃)温度条件下使用,高温会缩短寿命,低温容量降低;2。
不同品牌、不同容量、不同新旧的电池严禁混合使用;3。
电池使用中会产生氢气,所以要远离火源,保持通风,防止爆炸;蓄电池及充电1. 当蓄电池电量不足时启动UPS自动充电,电量充满后处于浮充状态,通过电量指示灯观察充电是否充满.2. 电池供应时间与负载使用率有关.3. 如欲延长供电时间,请找专业人员并联电池组,勿自行加装,以免发生危险。
4。
电池请保持满电位,以延长寿命。
5。
UPS内有高压电及电子件,非技术人员请勿打开机器,以免发生危险。
UPS开机1.在初次送电过程调测完毕后,UPS系统进入使用过程,一般情况都带有负载。
如果UPS输入电源满足规定的输入条件,可进行以下操作。
一般UPS必须有交流输入才能开机。
2.安装准备工作完成,输入电源到达UPS机柜的输入端;3.闭合旁路空开和输出开关,等待旁路工作指示灯亮且为黄色;4.闭合主路输入开关;5.启动闭合电池输出开关,一些UPS需先开启电池开关,否则UPS机头会检测不到蓄电池进行报警。
6.负载电源将无间断地切换到由逆变供电.UPS关机UPS系统进行关机过程如下:1.关闭负载;2.关闭UPS控制按钮转至旁路;3.依次断开输入开关,电池柜内的电池开关。
UPS用户手册

操作步骤 1操作步骤1 简介本章描述操作人员在各种运行模式下的各种操作步骤,包括UPS开机步骤,将负载切换到旁路的操作步骤和UPS关机步骤。
注1:操作步骤中所涉及的所有用户操作键和LED显示参见第八章操作控制显示面板。
注2:所有安装在UPS机柜内,打开机柜前门(带锁)可见到的电源开关参见第五章安装图。
2 开机步骤(进入逆变供电模式)此步骤用于在UPS完全下电的情况下进行开机,即在此之前UPS未对负载供电或通过维修旁路开关给负载供电。
这里假设UPS安装完毕,并已经由工程师调试正常,且外部电源开关已闭合。
对于并机系统,应对每台单机操作完一个步骤后,再进行下一个步骤的操作。
1.打开UPS门,可见电源操作开关。
2.闭合旁路输入开关Q2 和UPS输出开关Q5,并闭合所有外部输出隔离开关(如有)。
此时,LCD显示开始运行。
UPS启动后,UPS首先工作于旁路供电状态。
此时,旁路指示灯和负载指示灯亮。
LED指示灯状态如下表(参见图58):3.闭合整流输入开关Q1。
整流器启动时,整流器指示灯呈绿色闪烁。
约30秒后,整流器开始正常运行,整流器指示灯转绿色常亮。
4.闭合外部电池开关QF1(仅适用于带外置电池的UPS)。
该开关位于电池柜(如使用电池柜)内或电池架(如使用电池架)附近。
5.系统检测到电池的存在,电池充电器开始运行后,红色电池指示灯灭。
6.断开(或确认断开)内部手动旁路开关Q3,并断开外部维修旁路开关(如有)。
7.持续按INVERTER ON (逆变启动)开关2秒钟。
逆变器启动,当逆变器与旁路电压频率同步时,逆变器指示灯闪烁。
逆变器启动后,UPS从旁路供电切换到逆变器供电。
此时,旁路指示灯灭,逆变指示灯绿色常亮。
操作步骤 2 8.检查确认LCD显示屏右上角无任何告警信息,且LED显示状态如下:3 开机步骤(进入经济模式)仅适用于调试工程师已设置经济模式的单机系统。
完成7.2节所述操作步骤后,确认面板旁路指示灯呈绿色常亮(表明负载由旁路市电供电)。
ups说明书

– 1、电源监控和管理软件 PowerChute Plus PowerChute Network Shutdown PowerChute Business Edition PowerChute Web Device Manager PowerChute Application Shutdown Utilities Management Platform Integration Enterprise Manager
第五章 UPS的监控与管理
– 2、UPS管理软件/智能附件的基本类型 按照通信方式划分,UPS管理软件和智 能附件大体可分为3类: 1)基于串行通信方式类产品; 2)基于Web产品; 3)基于SNMP的产品。该类产品与网 管产品发展密切相关,目前UPS厂家倡 导将电源管理系统的监控、管理集成到 整个计算机网络系统中。
第五章 UPS的监控与管理
– 6、J-Bus通信接口 J-Bus通信接口支持Modbus/Jbus协议, 将整个UPS管理集成在现场应用层;
– 7、USB通信接口
第五章 UPS的监控与管理
UPS软件、智能附件的类型与配置
– 1、对UPS软件、智能附件的一般性要求
通信方式; 数据采集及报告生成功能; 用户界面; 系统集成与数据保护问题。
第五章 UPS的监控与管理
电源保护由点面的转变; 对硬件和数据的保护网络可用性的保
护过程; 智能监控与管理是UPS技术发展的必然
趋势。
第五章 UPS的监控与管理
新技术的应用对电源保护技术提出了全新的 要求,体现在以下几个方面: – 1、强调UPS系统应具有良好的可用性; – 2、采用智能化UPS技术; – 3、对电源系统的可管理性提出更高的要求; – 4、降低电源系统的管理成本,提高电源系 统运行、维护的经济性。
UPS系统(蓄电池)维护保养手册

UPS系统(蓄电池)维护保养手册1. UPS设备维护1.1日常维护1.1.1每天巡检2次。
1.1.2检查UPS显示控制操作面板,确认液晶显示面板上的各项显示单元都处于正常运行状态,所有电源的运行参数都处于正常值范围内,在显示的记录内没有出现任何故障和报警信息,检查各信号灯工作正常。
1.1.3每天记录UPS的运行情况,电压、电流值,发现问题及时处理。
1.1.4仔细听运行时噪音是否有可疑的变化。
1.1.5观察风扇的过滤网是否堵塞。
1.1.6保持蓄电池外部清洁;1.1.7蓄电池组运行状态检查:a. 运行温升:蓄电池在浮充状态时不发热,若发现个别电池有发热现象应立即检查原因,及时处理,若发现整组电池发热,首先应检查电池的运行状态(强充或放电均有一定的温升),是否浮充电流过大或电池组发生外部微短路等现象,发现问题应及时处理。
b. 检查蓄电池组的连接点,接触是否严密,有无氧化,并涂以凡士林油。
1.1.8外观检查:a.是否有机械性损坏,设备内是否有小动物尸体;b.设备内部是否落有导电性的污垢或灰尘;c.堆积的灰尘是否影响了散热。
1.2定期维护1.2.1每月测量一次蓄电池组的电压及单体电池的电压,若发现电池的电压偏低或不均匀,及时处理。
1.2.2模拟市电失电试验:让蓄电池向直流母线放电,动作正常后,立即恢复交流电源,蓄电池应能自动切断放电回路,该试验的操作时间不超过5分钟,要确保UPS输出,不可间断,模拟失电试验每年两次(春检和秋检期间开展)。
1.2.3每年对蓄电池核对容量2次,对蓄电池核对容量有二个目的:a. 了解蓄电池的实际运行容量;b. 对蓄电池组进行一次活化,使电池容量均匀。
1.2.4每年对市电电源进行校验,采取从进线柜(低压配电室)分别断开主电源和备用电源的方法,检验进线开关的完好性(春检和秋检期间开展)。
1.2.5每年对UPS所有切换模式进行定期检验(春检和秋检期间开展),包括整流-逆变供电模式,蓄电池供电模式,自动旁路供电模式,手动旁路供电模式。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
U400-S2 系列 单一模块可同时监测串联使用的 48 只 UPS 蓄电池或并联使用的 2 组每组 24 只蓄电池。紧凑结构 设计、功能强大。
套筒组合工具
扳手组合工具 内六角扳手组合
测量仪器及电源
名称
附图
万用表
拆装六角型螺丝蓄电池端子使用,含内六角套筒最佳。 绝缘型
拆装六角型螺丝蓄电池端子使用。 绝缘型
拆装内六角螺丝蓄电池端子使用。 绝缘型
备注
连接过程中的电压、电流等相关参数的测量。 用于确认各个连接准确无误。
电源插座
为安装操作引入供电的电源,最好含 10m 以上的导线
5
连接工具
名称
附图
斜口钳
剥线钳 螺丝刀(2mm 一字) 电烙铁
热风枪
冲击钻
U400-S 系列 UPS 蓄电池监测管理系统
备注 截线用 采样线制作用 连接 U400-S 外部端子用 连接采样线及保险线时使用 热缩采样线与保险线连接部分热缩管 壁挂安装时,墙壁打孔用
连接附件
名称
附图
含连接端子保险线
采样线(0.2-0.5mm2) 内阻测试线 (0.5-1mm2)
模块扩展型号(注 1)
U400-S1-02** U400-S1-06** U400-S1-12** U400-S2-02** U400-S2-06** U400-S2-12**
单体电池电压测量范围
0-4V
0-10V
0-16V
0-4V
0-10V
0-16V
单体电池内阻测量范围
0-10mΩ
0-50mΩ
0-50mΩ
0-10mΩ
0-50mΩ
0-50mΩ
最大测试蓄电池容量(内阻)
1500Ah
1000Ah
300Ah
1500Ah
1000Ah
300Ah
单体电池电压测量精度
5‰
单体电池内阻重复精度
2%
电池组电流测量范围
100A-1000A 可选(与电流传感器有关)
电池组电流测量精度
电流传感器标称精度
环境温度测量范围
0-100℃
电池拆装工具 ........................................................................................................................... 5 测量仪器及电源 ....................................................................................................................... 5 连接工具.................................................................................................................................... 6 连接附件.................................................................................................................................... 6 系统说明 ................................................................................................................................................ 7 概述 ............................................................................................................................................ 7 U400-S 基本技术参数表 ....................................................................................................... 8 U400-S 基本定义 ................................................................................................................... 9 安装要求及程序.................................................................................................................................. 11 安装步骤 1:确认系统的摆放位置及走线方式 .............................................................. 12 安装步骤 2:电池的编号.................................................................................................... 12 安装步骤 3:制作各单体蓄电池的采样线 ...................................................................... 13 表 1: 几种典型配置的蓄电池组的连接......................................................................... 14 安装步骤 4:将采样线与各蓄电池连接........................................................................... 18 安装步骤 5:连接内阻测试信号线 ................................................................................... 18 安装步骤 6:传感器的连接 ............................................................................................... 20 安装步骤 7:通信线电缆的连接 ....................................................................................... 20 安装步骤 8:系统的供电.................................................................................................... 21 安装步骤 9:系统的接地.................................................................................................... 21
U400-S 系列的主要功能包括: ¨ 实时监测各单体蓄电池电压、内阻;电池组电压、电流和环境温度; ¨ 专利技术实现单电池内阻准确测试,第一时间发现劣化蓄电池; ¨ 完全在线的内阻测量,测试过程无需放电和断电; ¨ 放电状态下,自动记录放电数据,并生成各单体电池的放电曲线 ¨ 电池组/单电池浮充电压监测与超常判断和深度放电记录 ¨ 充放电流的实时监测、超常判断及故障记录 ¨ 环境温度(或标样电池温度)监测 ¨ 多样的网络连接方案,基于各种现场网路实现远程监控 根据 UPS 系统蓄电池配置不同,U400-S 系列提供 U400-S1 系列与 U400-S2 系列为各种容量与规 格的 UPS 蓄电池组提供完善的、高针对性的蓄电池监测解决方案。
环境温度测量精度
1℃ (25℃时)
额定工作电压
ห้องสมุดไป่ตู้
AC 200V- 240V
工作温度
0℃-60℃
通信接口
RS485
注 1:**代表系统连接电池总数,请在订货时说明
4、 安装现场应保证同时有两人以上进行操作,避免单人操作; 5、 安装过程中使用的所有工具应做到良好绝缘;同时,注意人员自
身防护; 6、U400-S 系统内含高压器件,请勿擅自打开机箱进行操作;
7、对于本手册中标有 行。
的内容,请按照手册中的说明严格执
3
U400-S 系列 UPS 蓄电池监测管理系统
U400-S 系列
UPS 蓄电池监测管理系统 安装调试手册
北京巨成科技有限公司
U400-S 系列 UPS 蓄电池监测管理系统
目录
重要声明 ................................................................................................................................................ 3 人员防护 ................................................................................................................................................ 4 安装工具 ................................................................................................................................................ 5
