钢绞线理论重量

1.概述

(1)定义：用配制好的钢丝在机器上按规定一次多根捻制成绞线称钢绞线。

(2)种类和用途：钢绞线根据配制的钢丝不同及用途不同可分为：镀锌钢绞线，预应力混凝土用钢绞线，铝包钢绞线。

①镀锌钢绞线：镀锌钢绞线主要用于吊架、悬挂、通讯电缆、架空电力线以及固定物件、拴系等。a、根据镀锌钢绞线的断面结构可分为三种：1×3、1×7、1×19，如图6—7-4所示；b、根据镀锌钢绞线公称抗拉强度的不同，镀锌钢绞线可以分为1175、1270、1370、1470和1570(N/mm2)，共5级。c、根据镀锌钢绞线内钢丝锌层厚度的不同，镀锌钢绞线可以分为a(特厚)级、B(厚)级、C(薄)级。

镀锌绞线的断面结构：

②预应力混凝土用钢绞线：预应力钢绞线是由圆形断面钢丝捻成的做预应力混凝土结构、岩土锚固等用途的钢绞线。a、根据预应力钢绞线的捻制结构分为1×2、1×3、1×7三种，如图所示。b、根据应力松弛性能分为Ⅰ级(普通松弛级)，Ⅱ级(低松弛级)。

预应力钢绞线的捻制结构：

Dk——钢绞线直径，mm；d0——中心钢丝直径，mm；

d——外层钢丝直径，mm；A——1×3结构钢绞线测量尺寸，mm。1×2结构钢绞线：

②预应力混凝土用钢绞线：

1×7结构钢绞线：

③铝包钢绞线：铝包钢绞线主要用于架空电力线路的地线和导线及电气化线路承力索。根据结构可分为四种：１×3，1×7，1×19，1×37(见图)。

铝包钢绞线结构：

2.规格及外观质量

(1)捻制镀锌钢绞线的钢丝表面应镀一层均匀、连续的锌，不得有斑疤、裂缝和缺镀等缺陷。镀锌钢绞线内各钢丝应紧密绞合，不应有交错、断裂和折弯等。钢绞线直径和捻距应均匀，切断后不松散。

(2)预应力钢绞线表面不得带有润滑剂、油渍等降低钢绞线与混凝土粘结力的物质。钢绞线表面允许有轻微的浮锈，但不得锈蚀成肉眼可见的麻坑。

(3)铝包钢绞线表面应光滑，不允许有露钢现象。绞合应均匀紧密，不应有缺丝、断丝、松股、破皮等现象，切断后应不松散。

3.化学成分检验

(1)钢绞线的化学成分一般不作规定。由于用作生产钢丝的各种规格、牌号的盘条已检验化学成份，并符合国家标准。

(2)镀锌钢绞线的单丝规定有锌层重量。如GB1200?88和YB/T500 4?93对直径1.00mm的镀锌单丝规定，见表：

镀锌单位的锌经重量

钢丝直径(mm) ：1.00

锌层重量≥(g/mm2) ：A：160

B：110

C：80

试验方法按GB2973-91执行。

4.物理性能检验

(1)力学性能。

①镀锌钢绞线与铝包钢绞线的力学性能指标分为两部分，即a、钢绞线内钢丝的力学性能。主要指标有：抗拉强度、伸长率、360°扭转次数；b、钢绞线的力学性能。主要指标有综合破断力。以上两部分均应符合GB1200?88、YB/T5400?93、YB/T123?1997、YB/T124?1997所规定的数值。

②预应力混凝土钢绞线力学性能指标为：最大负荷、伸长率、屈服负荷、松弛率。其试验结果应符合GB/T5224?1995所规定的数值。

③拉力试验按GB228?87(金属拉力试验方法)进行；扭转试验按GB2 39?84(金属材料扭转试验方法)进行。松弛试验按GB10120?88(金属应力松弛试验法)进行。

(2)电气性能：铝包钢绞线作为导线应检测其20℃直流电阻。试验结果应符合GB/T124?1997所规定的数值。

5.包装

一般情况各种钢绞线均应成盘交货。根据双方协议可加防潮纸、麻布、塑编布等补充包装。

6.主要生产厂及输往国家、地区

(1)我国主要的出口产地为辽宁、天津、上海、江苏、山东、四川

等省市的钢铁企业。主要销往日本、澳大利亚、新加坡、菲律宾等国家。出口商品质量稳定。

(2)我国主要从韩国、西班牙、德国等国进口预应力钢绞线。进口的预应力钢绞线曾发现松弛率指标不合格现象。

7.常用标准

(1)GB/T5224-1995预应力混凝土用钢绞线

(2)YB/T5004-1993镀锌钢绞线

(3)YB/T098-1997光缆用镀锌钢绞线

(4)YB/T124-1997铝包钢绞线

(5)ASTMA416-1996预应力混凝土用无涂层七丝钢绞线标准技术条件

(6)BS5896-1980预应力混凝土用高强度钢丝及钢绞线

(7)YB/T2278-1991铝包钢绞线及铝包钢芯铝绞线承力索

(8)AS1222.1-1992钢绞线及架空裸导线

(9)AS3607-1989导线-裸架空线、钢芯铝绞线及钢芯铝合金绞线

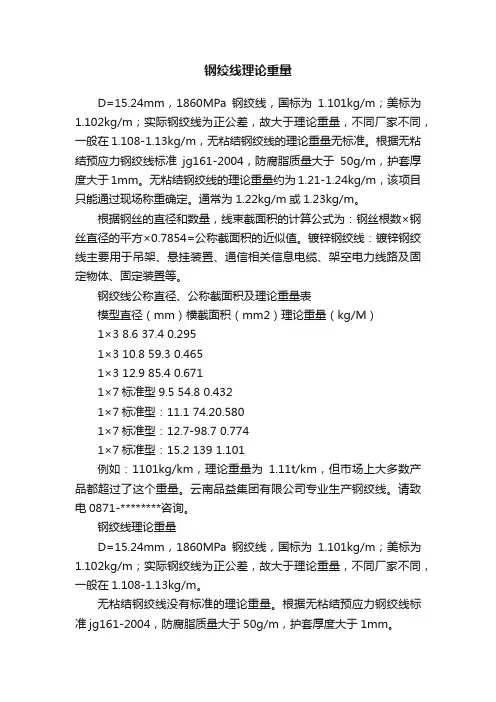

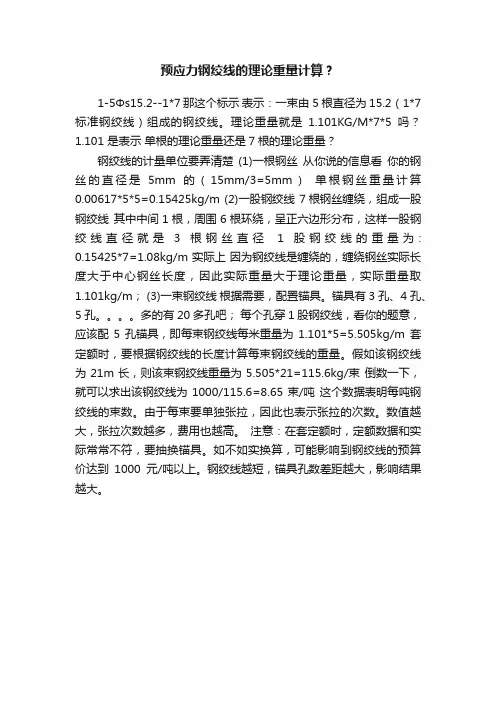

钢绞线公称直径、公称截面面积及理论重量：

钢丝绳(STEEL WIRE ROPE)

1.概述

(1)定义：用配制好的钢丝，在机器上，按规定一次多根捻制成

单股绳，后用6或8个这样的股，配以纤维芯，再次合成的绳称钢丝绳。

(2)种类和用途：钢丝绳的分类方法较多，各国的分法不同，常见

的有按钢绳结构、捻向、表面、用途、强度等分类。品种的多样，反映了用途的多样。

①按捻向分：有右捻(Z)、左捻(S)、交互右捻(SZ)、交互左捻(ZS)、

同向右捻(ZZ)、同同向左捻(SS)。

②按表面分：有光面和镀锌两类。

③按强度分：即按单丝的公称强度，把钢丝绳分为几种级别。各

国的定级标准不同。如，我国把圆股和异型股钢丝绳分为140、155、170、185、200(kg/mm2)，而日本则把圆股钢丝绳分为135、150、16

5、180(kg/mm2)，德国则是把圆股钢绳划分140、160、180和200(k g/mm2)4类。

④按结构分：此种分类的基本思想是要以直接通过展示钢绳内部结构组成，达到分类。具体格式是用整数、字母、符号按规定次序连结组合表示。它能对现有的全部圆股和异型股及封闭式钢丝绳进行分类。目前世界各国生产的钢绳，大约有50种左右，即如：6×19.6×37. 6×Fi(25)、8×W(19)、7×7+6×Fi(29)、6△×(３６)、6=(33)+6△(21)等类别。例：6×37：表示该绳有6股，每股共37根单丝；8×W(19)：表示有8股，每股19根丝，属瓦林吞捻制。见本节“7.常用标准”中提供的有关标准。

⑤按用途分：a.牵拉：拖船、浮运、货网等用钢绳；b.承载：起重、桥梁、索道等用钢绳；c.提升：电梯、矿井、缆车等用钢绳；d.固定：码头、高压线杆(塔)等定位用钢绳；e.专用：石油、化工、飞机等特定用钢绳。

2.主要生产厂及输往国家、地区

(1)主要有天津、上海、沈阳、陕西、江苏等地的钢丝绳厂生产。其产品除供应国内使用外，还输往菲律宾、新加坡、香港、西班牙、加拿大、埃及、也门等。

(2)我国进口的钢丝绳主要来自：德国、日本、英国、俄罗斯、韩国等。

3.规格及外观质量

(1)规格：表明钢绳的尺寸、结构、强度等项内容。由于各国生产
