甲醇精馏工艺流程
甲醇精馏工艺流程一、引言甲醇精馏是一种常用的分离和纯化技术，在化工工业中广泛应用。
本文将介绍甲醇精馏的工艺流程及其原理。
二、甲醇精馏工艺流程甲醇精馏工艺一般包括以下几个步骤：料液加热、汽液平衡、精馏塔、冷凝器和收集。
1. 料液加热将含有甲醇的混合物加热至沸点，使其部分液体蒸发成为蒸汽。
这一步骤通常在加热炉中完成，控制加热温度和时间，以确保混合物的充分蒸发。
2. 汽液平衡加热后的混合物在精馏塔中与附着在塔板上的液相进行接触，达到汽液平衡。
在平衡状态下，液相和蒸汽的组成达到一定的比例，这一比例与混合物的物理性质有关。
3. 精馏塔精馏塔是甲醇精馏过程中的关键设备。
它通常由多个塔板组成，每个塔板上都有液相和蒸汽的接触。
在精馏塔中，利用不同组分在液相和蒸汽相之间的分配差异，实现对甲醇的分离。
4. 冷凝器精馏塔中的蒸汽进入冷凝器进行冷却，转变为液体。
冷凝器通常采用冷却水循环冷却的方式，使蒸汽迅速冷却，凝结成液体。
冷凝器的效率对甲醇的回收率有重要影响。
5. 收集冷凝后的液体经过收集装置，最终得到纯度较高的甲醇产品。
收集装置通常是一个储存容器，用于收集冷凝后的甲醇液体。
收集后的甲醇可以进一步用于其他工艺或产品的生产。
三、甲醇精馏原理甲醇精馏的原理基于不同组分在液相和蒸汽相之间的分配差异。
在精馏塔中，组分相对挥发性差的物质偏向液相，而相对挥发性较高的物质偏向蒸汽相。
通过不断的汽液平衡和塔板间的传质传热，甲醇与其他组分逐渐分离。
四、总结甲醇精馏是一种常用的分离和纯化技术，其工艺流程包括料液加热、汽液平衡、精馏塔、冷凝器和收集等步骤。
通过控制加热温度和时间，利用精馏塔中的汽液平衡和塔板间的传质传热，可以实现对甲醇的分离和纯化。
甲醇精馏的原理基于不同组分在液相和蒸汽相之间的分配差异。
精馏工艺在化工工业中具有广泛的应用前景。
通过不断改进工艺流程和设备技术，可以提高甲醇精馏的效率和产量，满足不同领域的需求。
(完整word版)精馏、蒸馏、分馏和减压蒸馏
蒸馏、分馏、精馏和减压蒸馏蒸馏和分馏都是利用有机物沸点不同，在蒸馏过程中将低沸点的组分先蒸出,高沸点的组分后蒸出，从而达到分离提纯的目的。
不同的是，分馏是借助于分馏柱使一系列的蒸馏不需多次重复，一次得以完成的蒸馏（分馏就是多次蒸馏）,应用范围也不同，蒸馏时混合液体中各组分的沸点要相差30℃以上,才可以进行分离,而要彻底分离沸点要相差110℃以上。
分馏可使沸点相近的互溶液体混合物（甚至沸点仅相差1－2℃）得到分离和纯化。
蒸馏:是将液态物质加热到沸腾变为蒸气，又将蒸气冷却为液体这两个过程的联合操作。
通过蒸馏可除去不挥发性杂质，可分离沸点差大于30 o C的液体混合物，还可以测定纯液体有机物的沸点及定性检验液体有机物的纯度。
分馏:如果将两种挥发性液体混合物进行蒸馏,在沸腾温度下,其气相与液相达成平衡，出来的蒸气中含有较多量易挥发物质的组分，将此蒸气冷凝成液体，其组成与气相组成等同（即含有较多的易挥发组分)，而残留物中却含有较多量的高沸点组分（难挥发组分），这就是进行了一次简单的蒸馏。
如果将蒸气凝成的液体重新蒸馏，即又进行一次气液平衡,再度产生的蒸气中，所含的易挥发物质组分又有增高,同样，将此蒸气再经冷凝而得到的液体中，易挥发物质的组成当然更高，这样我们可以利用一连串的有系统的重复蒸馏，最后能得到接近纯组分的两种液体。
应用这样反复多次的简单蒸馏，虽然可以得到接近纯组分的两种液体，但是这样做既浪费时间，且在重复多次蒸馏操作中的损失又很大，设备复杂,所以，通常是利用分馏柱进行多次气化和冷凝，这就是分馏。
在分馏柱内,当上升的蒸气与下降的冷凝液互凝相接触时,上升的蒸气部分冷凝放出热量使下降的冷凝液部分气化，两者之间发生了热量交换，其结果，上升蒸气中易挥发组分增加，而下降的冷凝液中高沸点组分（难挥发组分）增加,如果继续多次，就等于进行了多次的气液平衡，即达到了多次蒸馏的效果.这样靠近分馏柱顶部易挥发物质的组分比率高，而在烧瓶里高沸点组分（难挥发组分)的比率高。
萃取精馏乙酸乙酯—乙醇共沸物的工艺流程
萃取精馏乙酸乙酯—乙醇共沸物的工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!为了得到高纯度的乙酸乙酯和乙醇，萃取精馏是一种常用的工艺方法。
实验六精馏实验word版

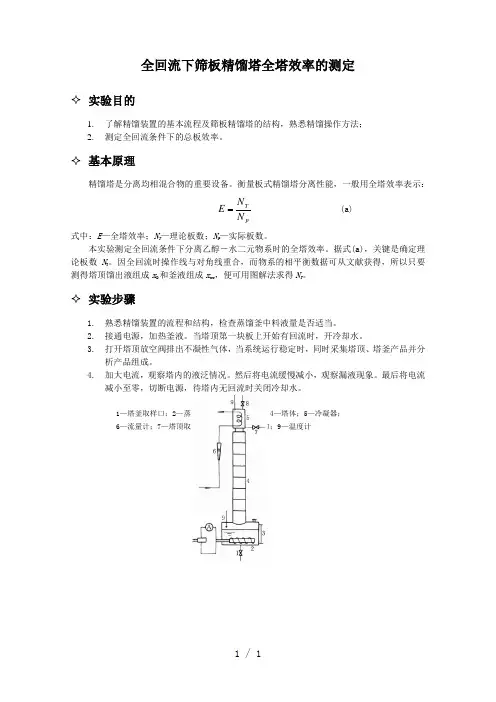

1 / 1全回流下筛板精馏塔全塔效率的测定✧ 实验目的1. 了解精馏装置的基本流程及筛板精馏塔的结构，熟悉精馏操作方法；2. 测定全回流条件下的总板效率。
✧ 基本原理精馏塔是分离均相混合物的重要设备。
衡量板式精馏塔分离性能，一般用全塔效率表示：pT N N E (a) 式中：E —全塔效率；N T —理论板数；N P —实际板数。
本实验测定全回流条件下分离乙醇－水二元物系时的全塔效率。
据式(a)，关键是确定理论板数N T 。
因全回流时操作线与对角线重合，而物系的相平衡数据可从文献获得，所以只要测得塔顶馏出液组成x D 和釜液组成x ww ，便可用图解法求得N T 。
✧ 实验步骤1. 熟悉精馏装置的流程和结构，检查蒸馏釜中料液量是否适当。
2. 接通电源，加热釜液。
当塔顶第一块板上开始有回流时，开冷却水。
3. 打开塔顶放空阀排出不凝性气体，当系统运行稳定时，同时采集塔顶、塔釜产品并分析产品组成。
4. 加大电流，观察塔内的液泛情况。
然后将电流缓慢减小，观察漏液现象。
最后将电流减小至零，切断电源，待塔内无回流时关闭冷却水。
1—塔釜取样口；2—蒸馏釜；3—料液指示计；4—塔体；5—冷凝器；6—流量计；7—塔顶取样口；8—不凝气排放口；9—温度计 全回流精馏塔部分回流下筛板精馏塔全塔效率的测定✧ 实验目的1. 熟悉精馏塔结构和精馏流程，掌握精馏操作方法；2. 测定精馏塔部分回流操作时的全塔效率。
✧ 基本原理精馏塔是分离均相混合物的重要设备。
衡量板式精馏塔分离性能，一般用全塔效率表示：pT N N E (a) 式中：E —全塔效率；N T —理论板数；N P —实际板数。
本实验测定部分回流条件下分离乙醇－水二元物系时的全塔效率。
据式(a)，实验的关键是求出N T 。
乙醇-水的相平衡数据可从文献获得。
为了求理论板数，必须确定精馏段、提馏段操作线及塔顶、塔釜产品浓度。
根据精馏理论，实验时若能测量得塔顶馏出液、塔釜产品组成、原料组成及温度、回流比，则可以解决上面的问题。
简述精馏的流程
简述精馏的流程
精馏的流程主要包括原料准备、加热蒸馏、冷凝收集和分馏四个步骤。
首先是原料准备。
精馏过程中需要准备好待分馏的混合物，通常是液态物质。
这些混合物可以是两种或两种以上的液体，它们具有不同的沸点。
在精馏过程中，通过控制温度，将这些液体分离出来。
接下来是加热蒸馏。
待分馏的混合物被加热至其沸点以上，使其部分或全部蒸发成气体。
这些气体进入精馏设备的上部，经过冷却后凝结成液体，并滴入收集瓶中。
然后是冷凝收集。
在精馏设备中设有冷却系统，将上部蒸发的气体迅速冷却，使其凝结成液体。
这样的液体便是所需的产品。
通过调节冷却系统的温度和速度，可以控制不同组分的凝结速度，实现不同组分的分离。
最后是分馏。
通过调节精馏设备的温度和压力，可以控制不同组分在不同温度下的沸点，从而实现不同组分的分离。
较低沸点的组分首先蒸发并凝结，被收集；而较高沸点的组分则在较高温度下蒸发，较低温度下凝结，也被分离出来。
精馏是一种通过加热蒸馏、冷凝收集和分馏等步骤将混合物中不同组分分离的方法。
通过控制温度和压力等参数，可以实现对不同组分的有效分离，得到纯净的产品。
精馏在化工、制药等领域有着广
泛的应用，是一种重要的分离技术。
乙醇精馏工艺流程

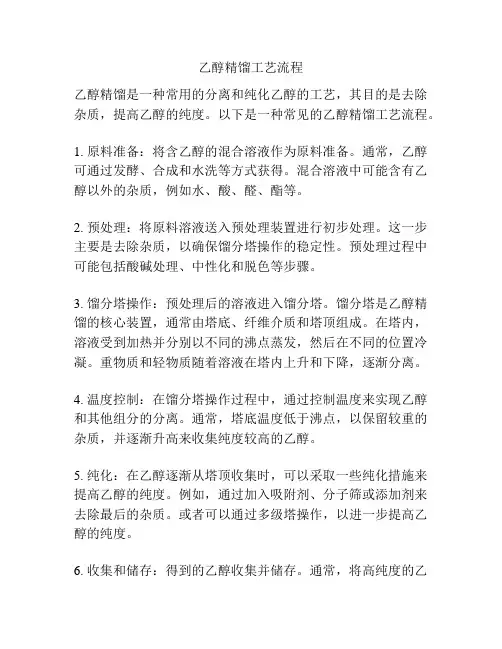

乙醇精馏工艺流程乙醇精馏是一种常用的分离和纯化乙醇的工艺，其目的是去除杂质，提高乙醇的纯度。
以下是一种常见的乙醇精馏工艺流程。
1. 原料准备：将含乙醇的混合溶液作为原料准备。
通常，乙醇可通过发酵、合成和水洗等方式获得。
混合溶液中可能含有乙醇以外的杂质，例如水、酸、醛、酯等。
2. 预处理：将原料溶液送入预处理装置进行初步处理。
这一步主要是去除杂质，以确保馏分塔操作的稳定性。
预处理过程中可能包括酸碱处理、中性化和脱色等步骤。
3. 馏分塔操作：预处理后的溶液进入馏分塔。
馏分塔是乙醇精馏的核心装置，通常由塔底、纤维介质和塔顶组成。
在塔内，溶液受到加热并分别以不同的沸点蒸发，然后在不同的位置冷凝。
重物质和轻物质随着溶液在塔内上升和下降，逐渐分离。
4. 温度控制：在馏分塔操作过程中，通过控制温度来实现乙醇和其他组分的分离。
通常，塔底温度低于沸点，以保留较重的杂质，并逐渐升高来收集纯度较高的乙醇。
5. 纯化：在乙醇逐渐从塔顶收集时，可以采取一些纯化措施来提高乙醇的纯度。
例如，通过加入吸附剂、分子筛或添加剂来去除最后的杂质。
或者可以通过多级塔操作，以进一步提高乙醇的纯度。
6. 收集和储存：得到的乙醇收集并储存。
通常，将高纯度的乙醇进行冷却和过滤，以去除可能残留的杂质，然后以适合的容器进行储存。
总结起来，乙醇精馏工艺流程包括原料准备、预处理、馏分塔操作、温度控制、纯化和收集储存等步骤。
通过这些步骤，可以将原料中的杂质去除，提高乙醇的纯度，以满足不同领域对乙醇的应用需求。
乙醇精馏工艺是一种重要的工业操作，广泛应用于化工、药品和食品等领域。
乙醇精馏工艺流程
乙醇精馏工艺流程乙醇精馏是一种常见的工艺，用于从发酵液中提取高纯度的乙醇。
乙醇精馏工艺流程通常包括发酵、蒸馏和精馏三个主要步骤。
下面将详细介绍乙醇精馏的工艺流程。
第一步：发酵乙醇精馏的第一步是发酵。
在这一步骤中，淀粉或糖类物质被微生物（通常是酵母）分解成乙醇和二氧化碳。
发酵过程中，需要控制温度、pH值和营养物质的供应，以促进酵母的生长和乙醇的产生。
发酵通常需要数天到数周的时间，直到发酵液中的乙醇浓度达到一定的水平。
第二步：蒸馏发酵液中的乙醇浓度通常不高，因此需要进行蒸馏来提取高纯度的乙醇。
蒸馏是利用液体成分的沸点差异将混合物分离的过程。
在乙醇精馏中，通常采用蒸馏塔进行蒸馏。
蒸馏塔是一个垂直的容器，内部有多个塔板，用于增加蒸馏液体与蒸汽的接触面积。
当发酵液被加热至其沸点时，乙醇和水蒸汽会上升到蒸馏塔的顶部。
第三步：精馏在蒸馏塔的顶部，乙醇和水蒸汽混合物进入冷凝器，被冷却成液体。
由于乙醇和水的沸点差异，乙醇液体会先凝结成液体，而水蒸汽则会继续向上升。
这样，乙醇和水就被分离开来了。
通过控制冷凝器的温度和压力，可以进一步提高乙醇的纯度。
最终，从冷凝器中收集到的液体就是高纯度的乙醇了。
乙醇精馏工艺流程的关键在于控制好发酵、蒸馏和精馏的各个参数，以确保提取出高纯度的乙醇。
同时，对设备的选择和操作也至关重要，例如蒸馏塔的设计和冷凝器的性能都会影响乙醇精馏的效果。
通过不断的优化和改进，乙醇精馏工艺已经成熟并被广泛应用于酒精生产、生物燃料生产等领域。
总之，乙醇精馏工艺流程是一个复杂而精密的过程，需要多方面的知识和技术来保证其顺利进行。
只有在严格控制各个环节的条件和参数的情况下，才能够得到高纯度的乙醇产品。
希望通过本文的介绍，读者对乙醇精馏工艺流程有了更深入的了解。
精馏工艺过程简介
精馏工艺过程简介精馏工艺是一种常用于分离液体混合物组分的方法，基于组分之间的沸点差异。
下面是精馏工艺过程的简要介绍：1.混合物供给：首先，混合物被供给到精馏塔的底部，通常称为塔底。
混合物可以是液体形式，也可以是液体与气体的混合物。
2.加热：混合物在精馏塔中被加热，通常通过加热器或蒸汽加热。
加热会使混合物沸腾，产生蒸汽。
3.蒸汽上升：蒸汽会沿着精馏塔向上升，通过塔内的填料或板块结构。
填料或板块结构有助于增加表面积，使蒸汽与液体接触，促进分离。
4.馏分分离：在精馏塔中，液体组分会因为其沸点的差异而分离。
沸点较低的组分会更容易转化为蒸汽，上升到塔的较高部分，而沸点较高的组分则会停留在较低部分。
5.冷凝：当蒸汽上升到精馏塔的较高部分时，它会遇到较低温度的冷凝器。
在冷凝器中，蒸汽会被冷却，转化为液体。
6.收集：冷凝后的液体称为馏分。
不同组分的馏分会根据其沸点差异在冷凝器中分别收集。
7.重复过程：分离后的馏分可能需要进一步纯化。
如果需要更高纯度的组分，可以将特定的馏分再次供给到一个新的精馏塔中进行进一步的精馏过程，以达到所需的纯度。
精馏过程基于组分之间的沸点差异。
沸点差异越大，分离效果越好。
在精馏塔中，填料或板块结构的设计也起到关键作用，它们增加了表面积，提供了更多的接触面积，促进了液体与蒸汽之间的传质和传热。
精馏工艺广泛应用于石油化工、化学工程和酿酒等领域。
通过精馏，可以从原油中提取出不同碳链长度的石油产品，如汽油、柴油和煤油。
在化学工程中，精馏用于分离和纯化化学品，以获得所需的纯度和产品。
在酿酒过程中，精馏用于提取酒精，并去除其他杂质。
精馏工艺是一种重要的分离技术，它在各个行业中发挥着重要作用，使我们能够获得所需的产品和纯度。
