集装箱码头主要装卸机械
集装箱码头常用装卸搬运机械
洋山四期 ----------自动化码头
THANKS
门座式起重机
旋转臂架起重机的一种， 因有门形底座（门座）而 得名，又称门吊、门机。 它有起升、旋转、变幅、 行走4个能协调工作的机 构。
2、水平运输机械
主要承担码头内集 装箱水平移位作业 的机械
牵引车 挂车 跨运车
牵引车
又称“拖头”，本身不具 备装货平台，必须和集装 箱挂车连接使用，才能实 现集装箱水平运输。
挂车
又称“拖车”或“平板”， 本身没有动力，仅是载箱 平台。集装箱码头常用的 是全挂车。
跨运车
集装箱跨运车是集装箱装 卸设备中的主力机型，通 常承担由码头前沿到堆场 的水平运输以及堆场的集 装箱堆码工作。由于集装 箱跨运车具有机动灵活、 效率高、稳定性好、轮压 低等特点，得到普遍的应 用。
➢实现桥吊与前方堆场的 装卸与换装
➢ 实现前/后方堆场间的 装卸与换装
➢ 实现底盘车的装卸与 换装
➢ 实现后方堆场与货运 站之间的装卸与搬运
3、场地装卸机械
主要承担码头 堆场集装箱堆 码作业的机械
龙门起重机 集装箱叉车 正面吊运机
龙门式起重机
龙门式起重机是桥式起重 机的一种变形。在港口， 主要用于室外的货场、料 场货、散货的装卸作业。
集装箱码头常用装卸搬运机械
目录
01 设备介绍 02 案例
1、岸边装卸机械
一、设备介绍
承担货物在码 头前沿与船舶 间的装卸作业 或船上货物翻 动移位作业的 机械。
岸边集装箱起重机 门座起重机
岸边集装箱起重机
是集装箱码头前沿装卸集 装箱船舶的专用起重机， 主要应用专用集装箱吊具 完成集装箱的装卸船作业。 为适应个别集装箱船舶上 的重件装卸，一些岸边集 装箱起重机备有重件吊钩， 亦有少数港口的岸边集装 箱起重机具有集装箱和抓 斗装卸两种功能。
港口营运行业-集装箱码头-设备设施清单
港口营运行业-集装箱码头-设备设施清单港口营运行业是一个与国际贸易密切相关的行业，集装箱码头是港口中非常重要的一部分。
在现代化的集装箱码头中，设备设施的完善与先进化对于提高港口的运营效率、降低成本以及保证贸易顺畅进行至关重要。
下面是一个集装箱码头的设备设施清单。
1. 集装箱起重机（Ship-to-Shore Crane）：这是集装箱码头最重要的设备之一，用于将集装箱从船上卸载到码头上，以及将集装箱从码头装载到船上。
它具有高度可调节的臂架和多向移动能力，可以适应各种尺寸和重量的集装箱。
2. 移动式起重机（Mobile Crane）：用于高吊装箱，通常用于装卸过程中需要额外提升能力的情况，例如超重集装箱或非标准尺寸的货物。
3. 集装箱堆垛机（Container Stacker）：用于将集装箱堆放在地面或堆场上。
它能够从堆场中抓取和堆放集装箱，以便存储和组织货物。
4. 汽车堆垛机（Straddle Carrier）：用于搬运集装箱，特别是从码头到堆场或车站之间的短途运输。
它可以在码头和堆场之间水平移动，并能够抓取和堆放集装箱。
5. 集装箱装卸车（Container Crane Truck）：用于从码头运输集装箱到内陆或其他目的地。
它可以提供高效的集装箱装卸服务，并快速转移集装箱以满足客户需求。
6.集装箱码头装卸设备：包括集装箱桥梁、集装箱卸载线、轨道系统、输送带等。
这些设备用于将集装箱从船上卸下、从码头装载到船上，以及在码头内部进行集装箱运输和转移。
7. 集装箱扩展桥梁（Container Quay Crane Extension）：用于增加码头起重机的作业能力，以应对大规模的集装箱运输需求。
它可以提高码头起重机的吊装范围和高度。
8.集装箱维修设施：包括集装箱修理工作台、维修设备和机械工具。
这些设施用于修理和维护集装箱的结构和设备，以确保其在运输过程中的安全性和完整性。
9.防火设备和灭火系统：包括火警报警系统、消防栓、灭火器等。

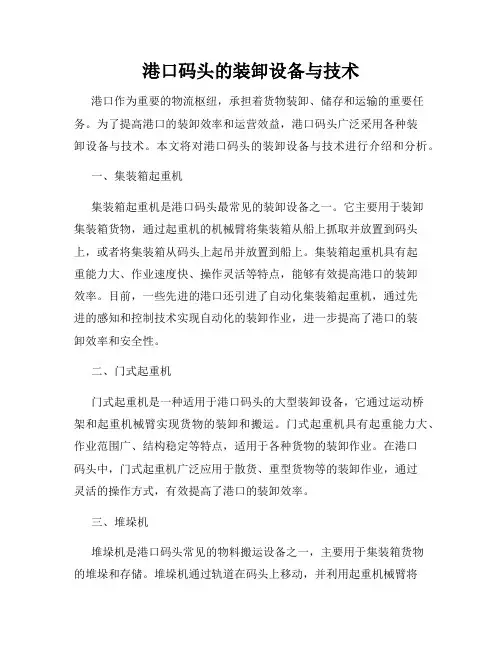

港口码头的装卸设备与技术
港口码头的装卸设备与技术港口作为重要的物流枢纽，承担着货物装卸、储存和运输的重要任务。
为了提高港口的装卸效率和运营效益，港口码头广泛采用各种装卸设备与技术。
本文将对港口码头的装卸设备与技术进行介绍和分析。
一、集装箱起重机集装箱起重机是港口码头最常见的装卸设备之一。
它主要用于装卸集装箱货物，通过起重机的机械臂将集装箱从船上抓取并放置到码头上，或者将集装箱从码头上起吊并放置到船上。
集装箱起重机具有起重能力大、作业速度快、操作灵活等特点，能够有效提高港口的装卸效率。
目前，一些先进的港口还引进了自动化集装箱起重机，通过先进的感知和控制技术实现自动化的装卸作业，进一步提高了港口的装卸效率和安全性。
二、门式起重机门式起重机是一种适用于港口码头的大型装卸设备，它通过运动桥架和起重机械臂实现货物的装卸和搬运。
门式起重机具有起重能力大、作业范围广、结构稳定等特点，适用于各种货物的装卸作业。
在港口码头中，门式起重机广泛应用于散货、重型货物等的装卸作业，通过灵活的操作方式，有效提高了港口的装卸效率。
三、堆垛机堆垛机是港口码头常见的物料搬运设备之一，主要用于集装箱货物的堆垛和存储。
堆垛机通过轨道在码头上移动，并利用起重机械臂将集装箱货物堆垛在指定的位置上，并实现堆垛过程中的转运。
堆垛机具有搬运效率高、操作灵活等特点，能够有效提高港口的货物堆放效率和空间利用率。
四、智能驳运输系统港口作为物流枢纽，大量的货物需要从码头运输到其他地方，而驳船作为港口的主要货物运输工具，智能驳运输系统则是提高港口运输效率的重要技术之一。
智能驳运输系统通过先进的无人控制技术、自动导航技术和智能调度技术，实现货物的高效运输和装卸，大幅提高了港口的货物吞吐量和运输效率。
五、信息化管理系统信息化管理系统是现代港口码头的重要组成部分，通过信息化技术实现对港口装卸作业、货物流动、设备运行等方面的全面监控和管理。
信息化管理系统利用物联网、云计算、大数据等先进技术，实现与各种装卸设备和技术的互联互通，提供实时的数据分析和决策依据，提高港口的运维效率和管理水平。
港口装卸主要机械配备表
用于运输货物和集装箱，能够在港口和堆场间进行快速的货物运输和搬运作业。
抓斗
用于装卸散装货物，通过开闭抓斗来夹取和卸载散装货物，提高装卸效率。
装船机
用于将货物装载到船舶上，可根据船舶的尺寸和货物类型进行灵活调整和操作。
卸船机
用于将货物从船舶上卸下，通常具有高效的卸货系统，可以快速完成卸船作业。
输送机
注意：以上机械设备可能因港口规模和类型的不同而有所差异，具体的配备和规格应根据实际情况进行确定。
---
*字数：232*
用于大量货物的连续输送，通过传送带或管道等设备，实现物料的快速搬运。
干船坞
用于船舶修理和维护，提供干船坞设备和工具，以便对船舶进行维修和检验。，确保货物的安全和合规性。
以上是港口装卸主要机械配备的简要介绍和功能说明。在港口作业中，合理使用这些机械设备可以提高装卸效率，加快货物流转速度。

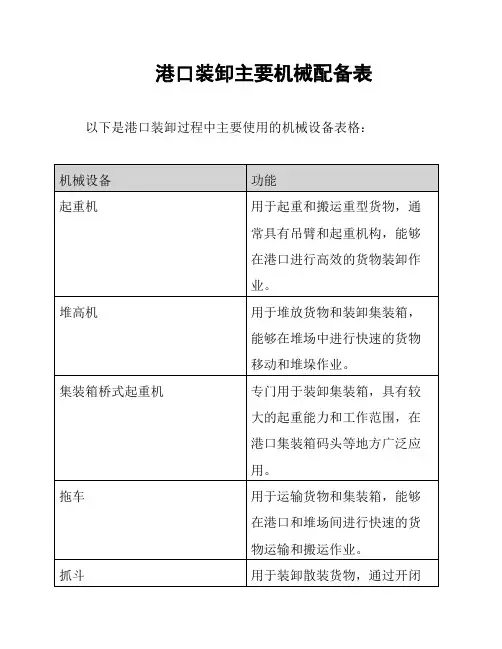

港口装卸主要机械配备表
以下是港口装卸过程中主要使用的机械设备表格：
机械设备
功能
起重机
用于起重和搬运重型货物，通常具有吊臂和起重机构，能够在港口进行高效的货物装卸作业。
堆高机
用于堆放货物和装卸集装箱，能够在堆场中进行快速的货物移动和堆垛作业。
集装箱桥式起重机
专门用于装卸集装箱，具有较大的起重能力和工作范围，在港口集装箱码头等地方广泛应用。

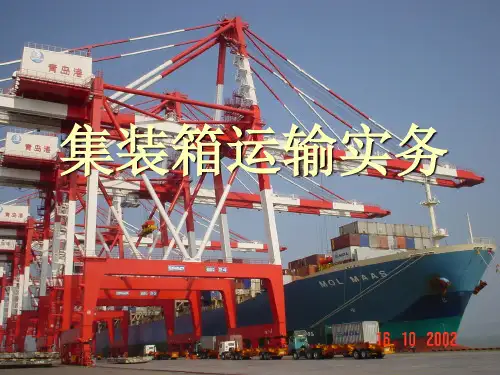

集装箱运输实务04集装箱码头装卸
三、 集装箱码头的布局
▪ 集装箱码头必须是一个全封闭的区域，以 保证海关监管。
（一）泊位 （Berth）
▪ 供集装箱船舶停靠和作业的场所叫泊位。
▪
目前新建集装箱码头泊位长度一般
为３５０m左右。
▪ 泊位有三种形式：顺岸式，突堤式，栈桥 式。目前常见的是顺岸式。
▪ 泊位设施：系缆桩，橡胶靠垫。
（二）前沿 （Frontier）
物。 ▪ ４箱门可开启２７０，水密性好。 ▪ ５内凹不超过３５ＭＭ，外凸不超过角件
外平面。
第三节 集装箱码头装卸机 械及装卸工艺
第一节 吊具
▪ 一分类： ▪ 1、四吊点吊具： ▪ 用于：桥吊、轮胎吊等 ▪ 2、单吊点吊具： ▪ 用于：门机
▪ 二、专用吊具：
▪ 特点：在吊具的四角设有旋锁装置和导向 装置。
▪ 1、固定式：只适合一种固定箱型。
▪ 2、伸缩式：能适合多种箱型。最常用。
▪ 3、组合式：双吊式吊具。
▪
如：两双桥吊上用的吊具。
▪ 第二节 集装箱码头的主要装卸机械
一、集装箱码头装卸机械分类：
▪ 1、按使用方式分：
▪ 岸边装卸机械 水平装卸机械 卸机械
堆场装
2、按驱动方式分： ▪ 电力驱动 热力驱动（内燃机驱动）
重箱 ▪ ３、冷藏箱区 ▪ ４、特种箱区：框架箱区，危险品箱区
（四）中控室 Control Tower
▪ 作用：指挥，监督，协调，控制码头船舶 作业计划的执行
（五）检查桥（闸口） Gate
▪ 作用： ▪ 是集装箱码头集卡车进出的唯一通道；
是海关对集装箱进出口业务监管的分界点； 是码头与各方对箱、货的交接点；是箱信 息的录入点。
集装箱运输实务

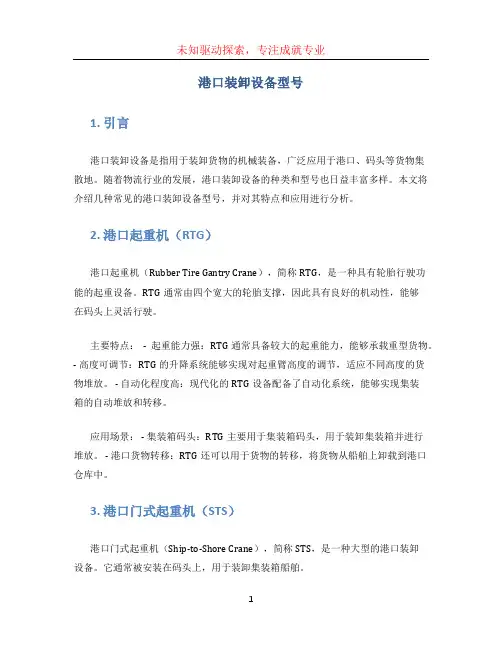

港口装卸设备型号
港口装卸设备型号1. 引言港口装卸设备是指用于装卸货物的机械装备，广泛应用于港口、码头等货物集散地。
随着物流行业的发展，港口装卸设备的种类和型号也日益丰富多样。
本文将介绍几种常见的港口装卸设备型号，并对其特点和应用进行分析。
2. 港口起重机（RTG）港口起重机（Rubber Tire Gantry Crane），简称RTG，是一种具有轮胎行驶功能的起重设备。
RTG通常由四个宽大的轮胎支撑，因此具有良好的机动性，能够在码头上灵活行驶。
主要特点：- 起重能力强：RTG通常具备较大的起重能力，能够承载重型货物。
- 高度可调节：RTG的升降系统能够实现对起重臂高度的调节，适应不同高度的货物堆放。
- 自动化程度高：现代化的RTG设备配备了自动化系统，能够实现集装箱的自动堆放和转移。
应用场景： - 集装箱码头：RTG主要用于集装箱码头，用于装卸集装箱并进行堆放。
- 港口货物转移：RTG还可以用于货物的转移，将货物从船舶上卸载到港口仓库中。
3. 港口门式起重机（STS）港口门式起重机（Ship-to-Shore Crane），简称STS，是一种大型的港口装卸设备。
它通常被安装在码头上，用于装卸集装箱船舶。
主要特点： - 大起重能力：STS起重机具备较大的起重能力，能够同时操作多个集装箱。
- 高度可调节：STS起重机的升降系统能够根据集装箱船舶的高度进行自动调节。
- 快速操作：STS起重机采用现代化的控制系统和自动化技术，可以快速进行装卸操作。
应用场景： - 集装箱码头：STS起重机可以用于装卸集装箱船舶，并将集装箱堆放到合适的区域。
4. 港口堆高机（Stacker）港口堆高机（Stacker）是一种用于堆放货物的特种装卸设备。
它通常用于堆放散装货物、木材等非集装箱货物。
主要特点： - 负重能力强：堆高机通常具备较强的负重能力，能够堆放较重的货物。
- 高度可调节：堆高机的叉臂可以根据货物的堆放高度进行调节。
集装箱码头及其设备
集装箱码头及其设备1. 简介集装箱码头作为货物运输和物流链的重要环节，是实现货物快速、安全、高效运输的关键组成部分。
集装箱码头设备是实现集装箱装卸、堆存、运输等工作的重要工具和机械设备。
本文将介绍集装箱码头及其设备的相关内容。
2. 集装箱码头的作用集装箱码头是货物运输的中转站和集散地，通过集装箱码头，货物可以从不同的运输工具（如船舶、卡车、铁路）之间进行转运和换装。
集装箱码头的作用包括：•实现多种运输方式之间的互联互通；•加速货物的装卸和转运速度；•提高物流的效率和可控性；•降低货物损失和风险。
3. 集装箱码头设备的分类集装箱码头设备主要分为装卸设备、堆存设备和运输设备三大类。
3.1 装卸设备装卸设备用于将集装箱从运输工具（如船舶）上装卸到码头或从码头装卸到运输工具上。
常见的装卸设备包括：•港口起重机：用于吊装和装卸集装箱，包括门座式起重机、桥式起重机等；•堆高机：用于水平移动和垂直抬升集装箱，以便于从堆场中装卸货物；•装卸机械手：用于自动化装卸集装箱。
3.2 堆存设备堆存设备用于将集装箱进行堆放和储存，以便于管理和组织货物的存放。
常见的堆存设备包括：•集装箱场地：用于存放和堆放集装箱的场地，通常包括露天堆场和堆放仓库；•堆垛机：用于将集装箱进行垂直堆放和提取，以节约空间；•集装箱码头管理系统：用于监控和管理集装箱堆场的设备和软件系统。
3.3 运输设备运输设备用于将集装箱从码头装车或从车辆上卸货，并进行内陆运输。
常见的运输设备包括：•卡车：用于将集装箱从码头运输到目的地，包括平板卡车和拖挂式卡车；•铁路车辆：用于将集装箱通过铁路进行长距离运输；•内滚设备：用于将集装箱从一个运输工具转移到另一个运输工具上。
4. 集装箱码头设备的发展趋势集装箱码头设备在不断发展和演变中，主要体现在自动化和智能化方面。
未来集装箱码头设备的发展趋势包括：1.自动化装卸设备的应用：通过机器人、自动化起重机等设备，实现集装箱的自动化装卸，提高工作效率和安全性。
码头机械知识点总结
码头机械知识点总结一、码头机械的分类1、装卸机械装卸机械是码头重要的设备之一，包括龙门吊、桥式起重机、集装箱堆垛机、堆高机等。
它们主要用于货物的装卸作业，提高了装卸效率，减少了人工成本。
2、运输机械运输机械主要用于货物的搬运和运输，包括装卸车、吊车、搬运机器人等。
它们可以帮助货物从货船或货车上卸下，并运送到指定的地点，提高了货物的运输效率。
3、堆垛机械堆垛机械主要包括火车堆垛机、海陆堆垛机、集装箱堆垛机等。
它们能够快速高效地堆放货物，提高了货物的存储密度和利用率。
4、集装箱处理设备随着集装箱运输的发展，集装箱处理设备逐渐成为了码头机械中的一个重要部分。
包括集装箱起重机、龙门吊、堆垛机、拖车等，这些设备能够将货柜从船只上卸下，并迅速地堆放在货场上。
5、码头换向设备码头换向设备主要包括集装箱货场堆放设备、集装箱交通换向设备，通过各种设备相互配合，实现货柜的卸车、存储和装车。
6、码头配套设备码头配套设备包括照明设备、通风设备、消防设备、航道标志、辅助设施等，这些设备为码头的正常运营提供了保障。
二、码头机械的性能指标1、装卸效率装卸效率是指在单位时间内完成装卸作业的能力。
影响装卸效率的因素有装卸机械的工作速度、装卸货物的方式、作业流程的合理性等。
2、可靠性可靠性是指装卸机械在规定的条件下按照设计要求正常工作的能力。
主要体现在机械的故障率、维修率、使用寿命等方面。
3、精度精度是指装卸机械在装卸货物过程中的定位和控制精度。
提高精度可以减少装卸作业中的错误和损失。
4、安全性安全性是指装卸机械在使用过程中对操作人员、设备和环境的保护能力。
主要体现在设备的防护功能、操作规程、应急措施等方面。
5、经济性经济性是指装卸机械的使用成本和效益。
主要体现在设备的价格、维护保养成本、装卸效率、可靠性等方面。
三、码头机械的维护和保养1、日常保养日常保养主要包括设备的清洁、润滑、调整和紧固。
定期检查设备的各项指标，及时发现并排除故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
集装箱船舶的大型化使得集装箱码头的泊位岸线 不断拉长，相应的装卸桥数量也不断提高，一个300 米的集装箱船舶泊位，平均配备集装箱装卸桥2-3台。
➢ 独立泊位
最好配备两台或以上
➢ 连续泊位
一般按每80-100米配备1台
.
外五期集装箱装卸桥极限位置
.
岸边装卸机械——集装箱装卸桥
装 ➢ 起重量
卸
吊具自重、标箱、非标箱、重大件、舱盖
.
装卸重箱的叉车
.
正面吊运机
.
轮胎式龙门起重机（RTG）
.
轮胎式龙门起重机
主要参数
➢ 起重量 ➢ 跨距 ➢ 起升高度 ➢ 轮压 ➢ 工作速度
Q=Qe+W
六列集装箱加一根车道 堆四过五，通常为11-12米 最大工作/非工作轮压
.
.
轨道式龙门起重机
.
轨道式龙门起重机
主要参数
➢ 起重量 ➢ 跨距和悬臂伸距 ➢ 起升高度 ➢ 门框通过宽度和基距 ➢ 工作速度
H=H1+Hຫໍສະໝຸດ H2=d1-g-h+(h0-h2)
.
.
岸边装卸机械——集装箱装卸桥
装 ➢ 起重量
卸
吊具自重、标箱、非标箱、重大件、舱盖
桥 ➢ 尺寸参数
的
起升高度、外伸距、内伸距、轨距、横梁净空高度、基距
主 ➢ 工作速度
要
起升速度
36/72 m/min -------> 90/180 m/min
参
桥 ➢ 尺寸参数
的
起升高度（H）= 轨上高度（H1）+轨下高度（H2）
主
外伸距（L）=最外档集装箱水平距（L1）+最外档箱
要
内伸距
倾斜移距（L2）+码头岸壁宽度（b）
参
轨距
数
横梁净空高度
基距
.
L=L1+L2+b
L1=a+B-c L2=(D-M+e+t+j) tg3°
H1=D-d2+e+t+j+0.5-(h0-h1) + x x=0.5Ftg3°
.
.
.
.
水平运输机械——牵引车
➢ 按司机室形式划分 平头式、长头式
➢ 按用途划分 长途公路车、短途场内车
➢ 按车速划分 高速车、低速车
➢ 按额定载重量划分 轻型车、重型车
.
水平运输机械——挂车
➢ 挂车的种类
按底盘前后车轴配置划分
全挂车、半挂车（底盘车）
按挂车有无铺底板面划分
骨架式、平台式
.
水平运输机械——挂车
第二章 集装箱码头主要装卸设备
.
集装箱码头主要装卸设备分类
➢ 岸边装卸机械
装卸桥、多用途门座起重机、高架轮胎式起重机
➢ 水平运输机械
牵引车、挂车、跨运车
➢ 场地装卸机械
叉车、龙门起重机、正面吊运机
.
A型集装箱装卸桥
.
H型集装箱装卸桥
.
.
.
岸边装卸机械——集装箱装卸桥
装 卸 桥 配 在 备 码 头 的
➢ 挂车与牵引车连接方式
半拖挂方式 全拖挂方式 双联拖挂方式
.
水平运输机械——跨运车 主要任务
➢ 实现桥吊与前方堆场的装卸与换装 ➢ 实现前/后方堆场间的装卸与换装 ➢ 实现底盘车的装卸与换装 ➢ 实现后方堆场与货运站之间的装卸与搬运
.
跨运车
.
场地装卸机械——叉车
➢ 起重量应保证能装卸所需的各种箱型 ➢ 起升高度应符合码头堆垛层数的需要 ➢ 货叉前壁至货物重心的距离取箱宽的1/2 ➢ 除标准货叉外，还应配备相关专用吊具 ➢ 货架应具有侧移和左右摆动功能
小车行走速度 240 m/min
数
大车行走速度 45 m/min 臂架俯仰时间 8 min
.
集装箱装卸桥的基本作业步骤
➢ 船舶靠泊前，将大车行至安全位置 ➢ 船舶靠泊后，将大车移至具体的作业舱位 ➢ 移动小车，放下吊具 ➢ 扭锁锁定，起升集装箱 ➢ 小车向陆侧移动，放置集装箱 ➢ 松开扭锁，吊具与集装箱分离 ➢ 吊具起升，进入下一步作业
