高分子防水卷材GB181731检测细则【VIP专享】
防水材料检验作业指导书
防水材料检验作业指导书1.适用范围本作业指导书适用于沥青防水卷材、合成高分子防水卷材、防水涂料等部分建筑防水材料性质的试验。
2.编制依据GB 18173.1—2012 《高分子防水材料第一部分片材》GB/T 529—2008 《硫化橡胶或热塑性橡胶撕裂强度的测定》（裤形、直角形和新月形试样）GB/T 328.1—2007 《沥青和高分子防水卷材抽样规则》GB/T 328.5—2007 《高分子防水卷材厚度、单位面积质量》GB/T 328.7—2007 《高分子防水卷材长度、宽度、平直度和平整度》GB/T 328.9—2007 《高分子防水卷材拉伸性能》GB/T 328.10—2007 《沥青和高分子防水卷材不透水性》GB/T 328.13—2007 《高分子防水卷材尺寸稳定性》GB/T 328.15—2007 《高分子防水卷材低温弯折性》GB/T 328.19—2007 《高分子防水卷材撕裂性能》GB/T 328.27—2007 《沥青和高分子防水卷材吸水性》3.检测项目防水卷材：拉伸性能、不透水性、低温弯折性、尺寸定稳性、撕裂性能、吸水性。
4.防水卷材检测技术1 拉伸性能仪器设备电子拉力试验机：有连续记录力和对应距离的装置，能按下面规定的速度均匀的移动夹具。
拉力试验机有足够的量程，至少2000N，夹具移动速度（100±10）mm/min和（500±50）mm/min，夹具宽度不小于50mm。
试验步骤试件准备a、试件表面的非持久层应去除。
b、试件在试验前在（23±2）℃和相对湿度（50±5）%条件下至少放置20h步骤将试件紧紧的夹在拉伸试验机的夹具中，注意试件长度方向的中线与试验机夹具中心在一条直线上。
为防止试件产生任何松弛推荐加载不超过5N的力。
试验在（23±2）℃进行，夹具移动的恒定速度为方法A（100±10）mm/min，方法B（500±50）mm/min。
高分子防水卷材GB18173.1检测细则
（三）高分子防水卷材检验实施细则一、评定标准：GB18173.1-2006《高分子防水材料第一部分片材》二、范围：本标准适用于以高分子为主材料，以压延法或挤压法生产的均质片材及高分子复合材料（包括带织物加增强）的复合片材，主要用于屋面防水及地下工程防水。
三、材料分类与标记1、分类：片采的分类如表1所示三元乙丙橡胶（EPDM）片材标记为：JL1- EPDM-20000 mm×1000 mm×1.2 mm。
3、片材的规格：片材的规格尺寸及允许偏差如表2表3所示，特殊规格由供需双方商定。
四、试验条件试样的停放时间和环境温度按下列要求：1、试验前需要将试样提前24h放入试验室中，在标准温度23土2℃下调整24h后试验。
2、试验室温度控制在23±2℃范围内，相对湿度60±15％。
五、样品的数量及尺寸制备1、取样方法（1）一同类型的5000m2片材为一批，随机抽取3卷进行尺寸和外观检验；上述检验合格的样品中再随机抽取1卷，在距外层端部500mm处裁取1000mm×1000mm2块进行物理性能检验。
（2）物理性能试验样品的切取：将抽取的一卷卷材放置于工作台面上展开，一块作物理力学性能检测用，另一块备用。
（3）物理性能试验样品的切取数量和尺寸，将调整好的试样进行切取，见表41、台秤：测量范围0～100 kg，最小分度值为0.2kg。
2、钢尺（1）：测量范围0～1000 mm，最小分度值为1mm。
3、钢尺（2）：测量范围0～200 mm，最小分度值为1mm。
4、钢尺（3）：测量范围0～300 mm，最小分度值为1mm。
5、钢卷尺（1）：测量范围0～15000 mm，最小分度值为1mm。
6、钢卷尺（2）：测量范围0～1500 mm，最小分度值为1mm。
7、厚度计：测量范围最小分度值为0.01mm、使用10 mm直径接触面，单位面积为0.2Mpa。
8、拉力机：测量范围0～2000N，最小分度值不大于5N，伸长范围夹具间（180mm）伸长1倍，夹具宽度不小于50 mm。

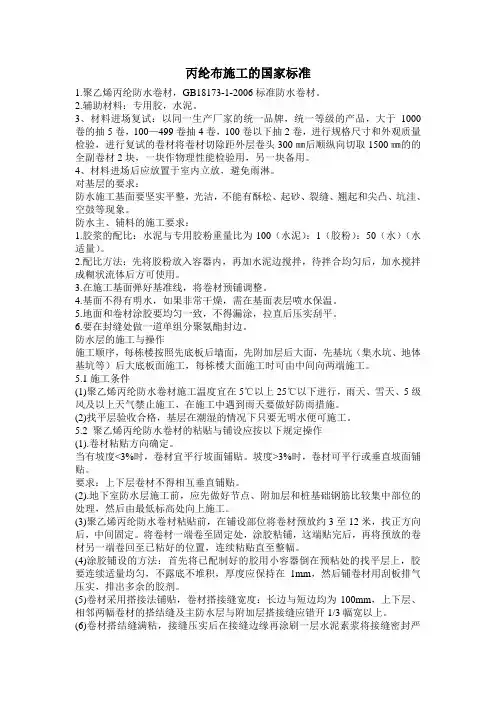

丙纶布施工的国家标准
丙纶布施工的国家标准1.聚乙烯丙纶防水卷材，GB18173-1-2006标准防水卷材。
2.辅助材料：专用胶，水泥。
3、材料进场复试：以同一生产厂家的统一品牌，统一等级的产品，大于1000卷的抽5卷，100—499卷抽4卷，100卷以下抽2卷，进行规格尺寸和外观质量检验，进行复试的卷材将卷材切除距外层卷头300㎜后顺纵向切取1500㎜的的全副卷材2块，一块作物理性能检验用，另一块备用。
4、材料进场后应放置于室内立放，避免雨淋。
对基层的要求：防水施工基面要坚实平整，光洁，不能有酥松、起砂、裂缝、翘起和尖凸、坑洼、空鼓等现象。
防水主、辅料的施工要求：1.胶浆的配比：水泥与专用胶粉重量比为100（水泥）：1（胶粉）：50（水）（水适量）。
2.配比方法：先将胶粉放入容器内，再加水泥边搅拌，待拌合均匀后，加水搅拌成糊状流体后方可使用。
3.在施工基面弹好基准线，将卷材预铺调整。
4.基面不得有明水，如果非常干燥，需在基面表层喷水保温。
5.地面和卷材涂胶要均匀一致，不得漏涂，拉直后压实刮平。
6.要在封缝处做一道单组分聚氨酯封边。
防水层的施工与操作施工顺序，每栋楼按照先底板后墙面，先附加层后大面，先基坑（集水坑、地体基坑等）后大底板面施工，每栋楼大面施工时可由中间向两端施工。
5.1施工条件(1)聚乙烯丙纶防水卷材施工温度宜在5℃以上25℃以下进行，雨天、雪天、5级风及以上天气禁止施工，在施工中遇到雨天要做好防雨措施。
(2)找平层验收合格，基层在潮湿的情况下只要无明水便可施工。
5.2 聚乙烯丙纶防水卷材的粘贴与铺设应按以下规定操作(1).卷材粘贴方向确定。
当有坡度<3%时，卷材宜平行坡面铺贴。
坡度>3%时，卷材可平行或垂直坡面铺贴。
要求：上下层卷材不得相互垂直铺贴。
(2).地下室防水层施工前，应先做好节点、附加层和桩基础钢筋比较集中部位的处理，然后由最低标高处向上施工。
(3)聚乙烯丙纶防水卷材粘贴前，在铺设部位将卷材预放约3至12米，找正方向后，中间固定。
防水材料检验检测作业指导书
防水材料检验检测作业指导书1.适用范围本作业指导书适用于沥青防水卷材、高聚物改性沥青防水卷材，合成高分子防水卷材、防水涂料2.编制依据GB 50207-2002 《屋面工程质量验收规范》GB 18242-2008 《弹性体改性沥青防水卷材》GB 18243-2008 《塑性体改性沥青防水卷材》GB 18967-2009 《改性沥青聚乙烯胎防水卷材》JC/T 690-2008 《沥青复合胎柔性防水卷材》GB 23441-2009 《自粘聚合物改性沥青防水卷材》GB/T 20474-2006 《玻纤胎沥青瓦》GB 326-2007 《石油沥青纸胎油毡》JC/T 504-2007 《铝箔面石油沥青防水卷材》NY/T 1059-2006 《聚乙烯丙纶复合防水卷材》GB 18173.1-2000 《高分子防水材料第一部分片材》GB 18173.2-2000 《高分子防水材料第二部分止水带》GB 18173.3-2002 《高分子防水材料第三部分遇水膨胀橡胶》GB 12952-2003 《聚氯乙烯防水卷材》GB 12953-2003 《氯化聚乙烯防水卷材》JC/T 684-1997 《氯化聚乙烯-橡胶共混防水卷材》GB/T 19250-2003 《聚氨酯防水涂料》GB/T 23445-2005 《聚合物水泥防水涂料》JC/T 852-1999 《溶剂型橡胶沥青防水涂料》JC/T 864-2008 《聚合物乳液建筑防水涂料》JC/T 902-2002 《建筑表面用有机硅防水剂》GB 18445-2001 《水泥基渗透结晶型防水材料》JC/T 408-2005 《水乳型沥青防水涂料》3.检测项目3.1防水卷材：拉伸性能、不透水性、低温柔性、低温弯折性、耐热性、尺寸定稳性、撕裂性能、剥离性能、吸水性、硬度（邵氏 A）、体积膨胀倍率。
3.2 防水涂料：固体含量、耐热度、粘结性能、拉伸性能、加热伸缩率、低温性能、不透水性、干燥时间、安定性、凝结时间、抗压强度、抗渗压力。
防水材料检测作业指导书
防水卷材检测作业指导书一、编制依据《屋面工程质量验收规范》（GB50207—2002)《弹性体改性沥青防水卷材》(GB18242—2000）《塑性体改性沥青防水卷材》(GB18243—2000）《改性沥青聚乙烯胎防水卷材》（JC/T633-1996）《高分子防水材料第一部分片材》(GB18173。
1-2000）二、试验条件1、送至试验室的试样在试验前应原封放于干燥处并保持在15∽30℃范围内一定时间，试验室温度应每日记录。
2、物理性能试验所用的水应为蒸馏水或洁净的淡水（饮用水），所用溶剂应为化学纯或分析纯。
三、试验仪器1、拉力试验机：能同时测定拉力与延伸率，测力范围0∽2000N，最小分度值不大于5N,伸长范围能使夹具间距伸长一倍，夹具夹持宽度不小于50mm。
2、不透水仪：具有三个透水盘的不透水仪，透水盘底座内径92mm,透水盘金属压盖上有7个均匀分布的直径25mm透水孔。
压力表测量范围为0∽0。
6Mpa，精度2。
5级。
3、电热恒温箱：带有热风循环装置。
4、温度计：0∽150℃，最小刻度0。
5℃。
5、柔度弯曲器：φ25mm、φ20mm、φ10mm金属圆棒或R为12。
5mm、10mm、5mm的金属柔度弯板。
6、温度计：0∽50℃，精确度0。
5℃7、低温制冷仪：范围0∽30℃，控制精度±2℃。
8、半导体温度计：量程30∽40℃,精度为0.5℃。
9、柔度棒或弯板:半径（r）15mm、25mm。
10、冷冻液：不与卷材反应的液体，如：车辆防冻液，多元醇，多元醚.（使用的仪器设备应在检定有效期内且使用正常）四、作业步骤1、接受委托检查标识卡上的信息是否正确.2、对送检材料进行外观质量的检查⑴沥青防水材料的外观质量要求：不允许有孔洞、硌伤、露胎、涂盖不均,距卷心1000mm以外的折纹、皱折，长度不大于100mm，距卷心1000mm以外的裂纹，长度不大于10mm，边缘裂口小于20mm,缺边长度小于50mm，深度小于20mm，每卷卷材的接头不超过1处，较短的一段不应小于2500mm，接头处应加长150mm。
防水卷材检验细则
目录1.目的 (2)2.适用范围 (2)3.检验依据 (2)4.试样准备 (2)5.检验方法及步骤 (2)6.检验过程中异常情况的处理 (3)7.检验数据的处理 (3)8.检验结果的判定 (4)防水卷材检验细则1 目的1.1 为统一检验作业要求，统一制备样品方法，统一实验步骤，统一数据处理方法，统一判定规则，以保证检验结果的准确性。
2 适用范围2.1 本检验细则适用于检验防水卷材的拉伸强度、断裂延伸率、不透水性、耐热度、低温柔性。
3 检验依据3.1 本检验细则编制依据：GB18242—2008《弹性体改性沥青防水卷材》GB18243—2008《塑性体改性沥青防水卷材》GB12953—2003《氯化聚乙烯防水卷材》4试样准备4.1 沥青防水卷材将取样的一卷卷材切除距外层卷头2500mm后，顺纵向截取长度为800mm的全副卷材两块，一块做物理性能检测用，另一块备用。
4.1.1 拉伸强度和断裂延伸率：250mm×50mm的试件纵向和横向各五块。
4.1.2 不透水性：150mm×150mm的试件三块。
4.1.3 耐热度：100mm×50mm的试件三块。
4.1.4 低温柔性：150mm×25mm的试件六块。
4.2 氯化聚乙烯防水卷材将被测样品在标准试验条件下放置24小时，按试验所需尺寸截取试件，试件距卷材边缘不小于100mm。
4.2.1 拉伸强度和断裂延伸率：哑铃型试件纵向和横向各六块。
4.2.2 不透水性：150mm×150mm的试件三块。
4.2.3 低温柔性：100mm×50mm的试件两块。
5 检验方法和步骤5.1 沥青防水卷材5.1.1 拉力和断裂延伸率：将试件放在试验温度下不少于24小时。
校准实验机，拉伸速度50mm/min，将试件夹持在夹具中心，不得歪扭，上下夹具间距离180mm。
启动试验机，至试件拉断为止，记录最大拉力及最大拉力时伸长值。
防水卷材送检
—防水卷材：如下SBS改性沥青防水卷材、APP改性沥青防水卷材: 同一厂家、规格不大于10000m2为一批，外观合格卷材中，每批随机取 1卷聚氯乙烯（PVC）防水卷材、氯化聚乙烯防水卷材：同一厂家、规格不大于5000m2为一批，任取 1卷，在距端部300mm处截取约3m作为试样。
三元乙丙卷材、橡胶防水卷材：同一厂家、规格不大于5000m2为一批，每批抽取 2m2橡胶止水带：同一厂家、规格抽取2m长改性沥青聚乙烯胎防水卷材：同一规格不大于1000m2为一批，每批抽取 1卷氯化聚乙稀—橡胶共混防水卷材：同一规格不大于250卷为一批，外观合格中每批抽取 1卷沥青复合胎柔性防水卷材：同一规格不大于1000m2为一批，每批抽取 1卷自粘橡胶沥青防水卷材：同一规格不大于5000m2为一批，每批抽取 2m2高分子防水卷材胶粘剂：同一规格不大于5吨为一批，每批抽取500ml 材料（1）沥青防水卷材（GB50207-2002）（GB50208-2002）1、石油沥纸胎油毡、油纸（GB326—89）2、石油沥青玻璃纤维胎油毡（GB/T147686—93）3、石油沥青玻璃布胎油毡（JC/T84—1996）4、铝箔面油毡（JC/T504—1992）（1996）5、沥青合胎柔性防水卷材（JC/T690—1998）6、自粘橡胶沥青防水卷材（JC/T840—1999）必试：纵向拉力耐热度柔度不透水性其它：（1）以同一生产厂的同一品种、同一等级的产品，大于1000卷抽5卷，100~499卷抽4卷宗，100卷宗以下抽2卷，进行规格尺寸帮外鸡肉质量检验。
在外观质量检验合格的卷材中，任取一卷作物理性能检验。
（2）将试样卷材切除距外层卷头250mm顺纵向截取600mm的2块全幅卷材送试。
序号材料名称及相关标准代号试验项目组批原则及取样规定12防水材料（2）高聚物改性沥青防水卷材：（GB50207—2002）1、改性沥青聚乙稀胎防水卷材（JC/T633—1996）2、弹性体改性沥青防水卷材（GB18242—2000）3、塑性体改性沥青防水卷材（GB18243—2000）6、高分子防水材料（第一部分片材）（GB18173.1—2000）必试：拉力断裂延伸率不透水性柔度耐热度（1）同上（2）将试样卷材切除距外层卷头2500mm后，顺纵向切取1000mm的全幅卷材试样2块。
[整理]GB+181731-高分子防水材料.
![[整理]GB+181731-高分子防水材料.](https://img.taocdn.com/s3/m/be38a18481c758f5f71f675e.png)
中华人民共和国国家标准GB 18173.1—2006代替GB 18173.1—2000高分子防水材料第1部分：片材Polymer water-proof materials--Part 1：Water-proof sheet2006-08-24发布 2007-05-01实施中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会前言本部分的第5章(不包括人工气候老化和粘合性能)和第8章为强制性的，其余为推荐性的。
GB 18173《高分子防水材料》分为三个部分：——第1部分：片材；——第2部分：止水带；——第3部分：遇水膨胀橡胶。
本部分为GB 18173的第1部分。
本部分代替GB 18173．1—2000((高分子防水材料第1部分片材》。
本部分修改采用儿s A 6008—2002((合成高分子系列屋面防水片材》，同时结合国内片材生产的发展及使用需要对原标准进行修订。
本部分与GB 18173．1—2000的主要差异如下：——增加了术语和定义(本版的3)；——增加了点粘合结构防水片材种类及技术指标(2000年版的3．1和4．3．1；本版的4．1、5．3．1)；——增加了FS2型复合片材表层与芯层复合强度指标(2000年版的4．3．1；本版的5．3．1)；——调整了均质片物理性能指标(2000年版的4．3．1；本版的5．3．1)；——取消了对部分复合片材不测量延伸率的规定(2000年版的4．3．3；本版的5．3．2、5．3．3)；——调整了片材拉伸试样数量及FS2型片材拉伸试样的形状(2000年版的5．3．1；本版的6．3．1)；——增加了复合片芯层厚度测量方法(本版的附录A)；——调整了粘合性能试验方法及指标(2000年版的5．3．12和4．3．1；本版的6．3．1、5．3．1)。
本部分的附录A、附录B、附录C、附录D为规范性附录。
本部分由中国石油和化学工业协会提出。
本部分由全国橡胶与橡胶制品标准化技术委员会橡胶杂品分技术委员会(SAC／TC 35／SC 7) 归口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.1从测量完尺寸的制品上裁取试验所需的足够长度试样，展开平在23±2℃标准环境下放置24h后裁取试片；
3.2测量每片试样的宽度和厚度记录，当试样厚度小于0.8 mm时，不考核胶断伸长率，厚度小于0.8 mm的性能允许达到规定性能的80％以上，准备进行拉伸试验；
3.3首先将拉力机电源打开，待拉力机稳定后调零；
3.4将裁好的按纵横向6片试样分别放入夹具内，拧紧上下夹具，根据不同材料调整夹具间距，（试验机夹持器移动速度橡胶类为500土50mm/min，树脂类为250土
50mm/min）。
3.5开动拉力机，复合片拉伸试验首先以25 mm/min的拉伸速度拉伸试样至加强层断裂后，在以250土50mm/min速度继续拉伸至试样完全断裂。
3.6记录试验结果及延伸率后进行计算，取中值作为强度值或延伸率。
3.7擦拭机器，关闭电源或继续试验。
4、撕裂强度
4.1片材的撕裂强度试验按无割口直角型试验执行，裁取纵横向各三块作撕裂强度试验；
4.2将裁好的样品在在23±2℃或27±2℃范围内进行，将调整后试样准备进行撕裂强度试验；
4.3测量试样撕裂区域的厚度不得少于三点，取中位数，厚度不得偏离所取中位数的2％；
4.4将拉力机电源打开，待拉力机稳定后调零；
4.5当采用直角型试样试验时，将试验延轴对准拉伸方向分别夹入上下夹持器一定深度，以保证在平行的位置上充分夹紧
4.6将纵横向六片试样分别放入夹具内，拧紧上下夹具，进行撕裂强度试验；
4.7将试样置于拉力机的夹持器上，开动拉力机直至试样撕裂，试验结束记录撕裂强度值，取中值。
4.8擦拭机器，关闭电源或继续试验。
4.9擦拭机器，关闭电源或继续试验；
5、不透水性
5.1观察调整环境温度并记录；
5.2水箱充水：打开水箱盖，将洁净水注满水箱。
5.3放松夹脚：启动油浆，在油压的作用下，夹脚活塞带动夹脚上升。
5.4水缸充水：打开水缸排气孔，先将水水缸内的空气排净，然后水缸活塞将水从水箱吸入水缸，完成水缸充水过程，关闭水缸排气孔。
5.5试座充水：当水缸充满水后，打开试座进水阀，由水同时向三个试座充水，三个试座充满水并以接近溢出状态时，关闭试座进水阀。
5.6水缸二次充水：由于水缸容积有限，当完成试座充水后，水缸内储存水已接近断绝，需通过水箱向水缸再次充水，其操作方法与第一次充水过程相同，待设备运行一切正常后，记录设备运行状态。
5.7将裁取的3个不透水性试样依次放在不透水仪试座上，卷材上表面作为迎水面，在底面层上沿密封圈一圈涂上热沥青，带冷却1h后，试件盖上金属盖后通过夹脚将试件压紧在试座上，如产生压力影响结果，可向水箱泻水达到减压目的。
5.8接通工作电源、设定水压力为0.3 Mpa、（按GB/T328）进行，安好进气阀、打开开关进行升压至设定压力。
5.9保持2h后，观察试验有无渗漏，并记录开始渗水时间，在标准规定的测试时间
八、检验结果评定
规格尺寸、外观质量及物理性能各项指标全部符合技术要求时，则为合格品。
若物理性能有一项指标不符合技术要求，应另取双倍试样进行该项复试，复试结果如仍不合格，则改批产品为不合格。
