附录11.1 ACS510 构成及功能ACS510 是ABB公司标准型的标量控制全数字交流变频器，广泛应用于各类工业领域，从风机水泵到各类恒转矩应用，包括恒压供水，污水处理，隧道通风，锅炉风机，中央空调等。
ACS510标准变频器模块从 0.75KW至160KW所有功率范围都是IGBT功率模块，并且在变频器内部设置了直流摆式电抗器（0.75KW-37KW）或进线电抗器(45KW-160KW)，从而有效地抑制了高次谐波对电网的影响； ACS510紧凑型的设计已经标配了适用于第一及第二环境的RFI滤波器，而无需任何额外的外部滤波器就可满足EMC标准；ACS510还内置了使用RS485协议的Modbus接口，可以很方便地与PLC或计算机通讯。
同时ACS510内部还可以安装三种类型的可选模块：I/O扩展模块、现场总线适配器、脉冲编码器接口模块等。
在大多数应用中，ACS510所具有的磁通制动功能可以满足系统快速停车的应用需要；如果系统需要频繁起制动或长时间制动，ACS510也可内置制动斩波器（可选）和制动电阻以实现有效的制动功率。
ACS510变频器满足多种应用要求-从最简单的到最复杂要求的应用。
1.2 ACS510 的功能描述ACS510标量控制的变频器是全数字技术的有电压中间回路的变频器，因此ACS510适用于风机、水泵和恒转矩等各种变速驱动应用场合。
ACS510还预置了八种应用宏，用户可根据实际的应用需要选择不同的应用宏，ACS510将自动管理输入输出和信号处理的配置，其灵活性提供了广泛应用的可能性。
♦助手型控制盘ACS510助手型控制盘具有下列性能：∙启动向导启动向导会引导用户完成所有的调试步骤语言的选择电机参数的设置应用宏及I/O口的设置PID调节器自优化相关参数的其他应用，如危险频率段的设置或恒定速度的设置。
∙维护助手根据所选择的维护基准：千瓦时（Kwh）/运行时间/电机旋转方向，设置预维护功能用户可以建立相关的应用或机械报警报警可以通过控制盘显示或继电器输出报警∙诊断助手当故障发生时，通过help键显示故障信息及维护建议∙与变频器的连接可随时插拔∙拷贝功能可实现将参数复制到控制盘的存储器中，可用于备份或拷贝参数到其他的ACS510上去♦传动优化功能通过传动优化功能可以实现电机的高效、低噪、稳定控制可改变恒压频比U/F改变IGBT的开关频率磁通优化–依据实际负载的变化，改变磁通的幅值♦应用宏ACS510内置了八种标准应用宏：ABB标准宏–通常方案3 –线型–用于瞬时型按键控制的场合交变型–提供了一种特别的I/O配置电动电位器–提供了与PLC相连接的经济型接口手动/自动–提供了典型的HVAC的I/O配置PID控制–用于多种闭环控制系统PFC宏–用于泵和风机控制的应用SPFC宏–用于泵和风机控制循环软起的应用♦标准I/O板OMIO包括：▪2路电压/电流模拟输入，0…10V/0(4)…20mA/10bits▪2路电流模拟输出，0(4)…20mA/10bits▪6路数字输入，+ 24V▪3路继电输出，2A/250VAC or 2A/30VDC ♦可编程的故障保护功能：外部故障功能-- 带有外部故障功能，通过定义一个数字输入口作为外部联锁信号输入，可以监视外部故障。
ABBACS510变频器参数设置
ABBACS510变频器参数设置首先，对于ACS510变频器的参数设置，需要了解以下几个关键参数：1. 额定功率（Rated power）：该参数表示变频器的额定功率，通常以千瓦（kW）为单位。
在设置该参数时，需要根据驱动设备的功率需求来确定。
2. 额定电压（Rated voltage）：该参数表示变频器的额定电压，通常以伏特（V）为单位。
在设置该参数时，需要根据所连接的电力系统的电压标准来确定。
3. 控制方式（Control mode）：该参数表示变频器的工作方式，包括速度控制、扭矩控制和位置控制等。
在设置该参数时，需要根据实际需求选择合适的控制方式。
4. 输出频率（Output frequency）：该参数表示变频器的输出频率范围，通常以赫兹（Hz）为单位。
在设置该参数时，需要根据被控制设备的工作频率范围来确定。
6. 最大输出电流（Maximum output current）：该参数表示变频器的最大输出电流，通常以安培（A）为单位。
在设置该参数时，需要根据被控制设备的电流需求来确定。
除了上述关键参数的设置，还有一些附加参数也需要注意，如过载保护设置、温度保护设置、过电压保护等。
这些参数的设置可以根据具体的应用情况和需求进行调整。
在进行ACS510变频器的参数设置时，可以通过以下步骤进行：1.连接变频器：将ACS510变频器正确连接到电力系统和被控制设备，确保电气连接正确无误。
2.进入参数设置模式：按照ACS510变频器的说明书，进入参数设置模式。
通常可以通过显示面板上的按键组合或者通信接口进行设置。
3.选择基本参数：设置变频器的额定功率、额定电压以及控制方式等基本参数。
4. 调整 output frequency：根据被控制设备的工作要求，设置变频器的输出频率范围。
5.设置加速时间和减速时间：根据实际需求，设置变频器的加速时间和减速时间。
6.设置保护参数：根据被控制设备的特性和工作环境，设置过载保护、温度保护和过电压保护等参数。
ABBACS510变频器主要参数设定
ABBACS510变频器主要参数设定ABBACS510变频器是ABB公司生产的一款中低压变频器，主要用于驱动各种电动机，在各种工业场合中广泛应用。
变频器主要参数的设置包括输入电压、输出电压、额定频率、输出电流、过载能力、过程控制参数等。
以下是ABBACS510变频器主要参数的设定详解：1.输入电压：输入电压表示变频器工作时的电源电压。
一般情况下，输入电压为380V/400V/415V/440V等，根据实际电源的电压来决定。
在设备安装前，需要确认设备的输入电压，以免发生设备损坏或发生故障。
2.输出电压：输出电压表示变频器对电机的输出电压。
输出电压的设定要根据电机的额定电压来进行调节。
一般情况下，输出电压与输入电压相同，但是也可以通过变频器的参数设定进行调节。
在设备调试和运行过程中，需要保持输出电压的稳定，在电机额定电压的范围内进行调节。
3.额定频率：额定频率表示电机的额定工作频率。
一般情况下，额定频率为50Hz或60Hz，根据实际需求来进行设定。
在实际工作中，需要根据生产工艺的要求以及电源的供电频率来确定变频器的额定频率。
4.输出电流：输出电流表示变频器对电机的输出电流。
输出电流的设定取决于电机的额定电流和负载要求。
根据实际需要进行设定，将输出电流控制在电机额定电流的范围内。
5.过载能力：过载能力表示变频器对负载的适应能力。
在设备运行中，可能会出现瞬时的负载过大的情况，要求变频器具有一定的过载能力，能够稳定地工作并驱动负载。
6.过程控制参数：过程控制参数包括加速时间、减速时间、PID参数等。
加速时间和减速时间表示电机从静止状态到额定转速或从额定转速到静止状态的时间。
PID参数表示变频器对于开闭环控制的参数，实现对负载的精确控制。
以上是ABBACS510变频器主要参数的设定。
在实际使用过程中，需要根据具体的应用要求和工艺要求进行参数的设定，并进行调试和优化，以保证变频器的正常运行。
ACS510变频器参数设定
ACS510变频器参数设定1.基本参数设定(1)变频器电源：根据实际使用的电源电压进行设定，包括单相220V和三相380V两种选项。
(2)频率设定：设定驱动电机工作的频率范围，通常为50Hz或60Hz。
(3)过载能力：根据实际情况进行设定，可以根据电机额定功率和负载类型来确定。
(4)过热保护：设定变频器内部温度过高时的保护措施，一般有直接切断输出、降低输出频率等选项。
2.轴控制参数(1)加速时间和减速时间：设定电机启动和停止的加速和减速时间，以确保电机工作的平稳性。
(2)停机方式：设定电机停止后的停机方式，可以设置为自由停机、刹车停机等不同选项。
(3)速度闭环控制：根据实际需求进行设定，可以选择开启/关闭速度闭环控制功能。
(4)轴控制模式：根据实际情况选择定速、快速定位、慢速定位等不同的轴控制模式。
3.输出相关设定(1)输出频率范围：根据实际需求设定电机的输出频率范围，以满足不同工况的要求。
(2)输出电压：根据实际需求调整输出电压的大小，以保证电机的正常运行。
(3)输出限制：根据电机的额定功率和负载情况，设置输出功率的限制，防止超载运行。
4.控制信号设定(1)开关信号设定：设定外部控制信号的类型和对应的功能，如启动、停止、正转、反转等。
(2)键盘设定：根据实际需要，设置键盘上不同按键的功能，如清零、复位、运行/停止等。
5.报警保护设定(1)欠压保护：设定变频器电源欠压时的保护方案，一般有保持工作、降低输出频率等选项。
(2)过压保护：设定变频器电源过压时的保护措施，可以选择直接切断输出等方式。
(3)短路保护：根据电机的额定功率和负载情况，设置短路保护的阈值，以保护电机和变频器的安全运行。
以上是ACS510变频器参数设定的一些基本内容，用户在进行参数设定时，应根据实际情况进行调整，以保证电机和变频器的正常运行。
同时，还应注意变频器的使用和维护，定期检查设备的工作状态，确保其性能和可靠性。
ABB变频器ACS510说明书
ABB变频器ACS510说明书ABB变频器ACS510说明书一、引言本文档是ABB变频器ACS510的说明书，旨在提供详细的产品信息和操作指南，帮助用户正确使用和维护该变频器。
二、产品概述此章节介绍ABB变频器ACS510的产品概述，包括产品特点、应用领域和技术参数等内容。
2.1 产品特点- 高效的能源调节，提高设备运行效率；- 简化的安装和调试过程，减少工作量；- 全面的保护功能，保障设备安全稳定运行；- 可靠的指示和监控功能，方便实时观察设备状态；- 多种通信接口，方便与其他设备进行连接和控制。
2.2 应用领域- 工业生产线的运动控制；- 污水处理设备；- 输送带系统；- 制冷和通风系统等。
2.3 技术参数本节详细列出ACS510的技术参数，包括输入和输出电压、额定功率、工作温度范围等。
三、安装和调试此章节介绍ABB变频器ACS510的安装和调试过程，包括物理安装、电气连接和参数设置等内容。
3.1 物理安装介绍变频器的安装位置选择、固定方法和散热要求等。
3.2 电气连接说明变频器的电源接线、电机接线、外部信号连接等。
3.3 参数设置介绍变频器的参数设置方法和常用参数表，包括基本参数、高级参数和控制参数等。
四、操作指南此章节提供ABB变频器ACS510的操作指南，包括启动和停止、运行模式切换、速度调节和保护功能设置等。
4.1 启动和停止指导用户如何正确启动和停止变频器，包括主电源开关、运行/停止按钮和远程控制等。
4.2 运行模式切换介绍变频器的不同运行模式切换方法，如手动模式、自动模式和远程模式等。
4.3 速度调节说明如何通过变频器调节电机的转速，包括参数设置和操作步骤等。
4.4 保护功能设置介绍变频器的各种保护功能设置方法，如过流保护、过载保护和过温保护等。
五、维护与故障排除此章节提供ABB变频器ACS510的维护指南和故障排除方法，帮助用户保持设备良好状态和解决常见问题。
5.1 维护方法介绍变频器的日常维护方法和周期性维护计划，包括清洁、紧固和润滑等。
ABB变频器ACS510说明书

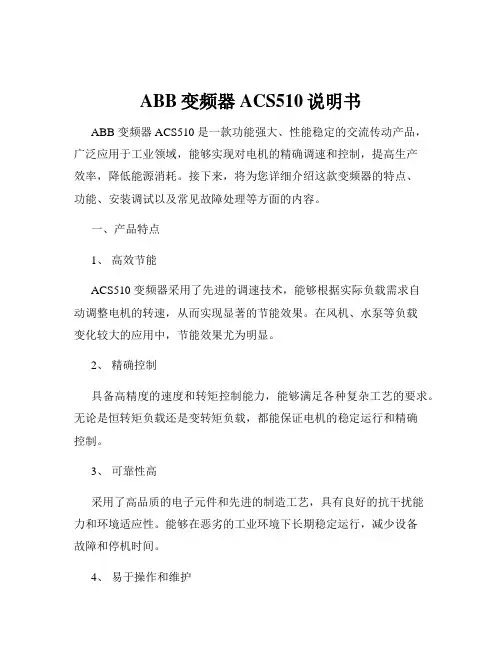

ABB变频器ACS510说明书ABB 变频器 ACS510 是一款功能强大、性能稳定的交流传动产品，广泛应用于工业领域，能够实现对电机的精确调速和控制，提高生产效率，降低能源消耗。
接下来，将为您详细介绍这款变频器的特点、功能、安装调试以及常见故障处理等方面的内容。
一、产品特点1、高效节能ACS510 变频器采用了先进的调速技术，能够根据实际负载需求自动调整电机的转速，从而实现显著的节能效果。
在风机、水泵等负载变化较大的应用中，节能效果尤为明显。
2、精确控制具备高精度的速度和转矩控制能力，能够满足各种复杂工艺的要求。
无论是恒转矩负载还是变转矩负载，都能保证电机的稳定运行和精确控制。
3、可靠性高采用了高品质的电子元件和先进的制造工艺，具有良好的抗干扰能力和环境适应性。
能够在恶劣的工业环境下长期稳定运行，减少设备故障和停机时间。
4、易于操作和维护配备了直观的人机界面，操作简单方便。
同时，提供了丰富的故障诊断和报警功能，便于用户及时发现和解决问题，降低维护成本。
二、功能介绍1、调速功能可以通过控制面板、外部模拟信号或数字信号等多种方式对电机的转速进行调节，调速范围广，精度高。
2、转矩控制支持转矩控制模式，能够根据设定的转矩值对电机进行精确控制，适用于需要精确转矩控制的应用场合。
3、多段速运行可预设多个不同的运行速度，通过外部端子或通信方式进行切换，满足不同工况下的需求。
4、制动功能具备直流制动和能耗制动功能，能够快速停车，提高设备的安全性和稳定性。
5、保护功能具有过流、过压、过载、短路、过热等多种保护功能，有效保护电机和变频器的安全运行。
三、安装调试1、安装环境安装地点应干燥、通风良好，无腐蚀性气体和粉尘。
环境温度应在－10℃至＋50℃之间，海拔高度不超过 1000 米。
2、安装方式ACS510 变频器可以壁挂式安装或柜式安装。
在安装时，应确保变频器与周围设备保持足够的间距，以便于散热和维护。
3、接线按照变频器的接线图，正确连接电源输入、电机输出、控制信号等线路。
ABB ACS510系列电机变频器说明
ABB ACS510系列电机变频器说明本文档介绍了ABB ACS510系列电机变频器的功能和使用说明。
引言ABB ACS510系列电机变频器是一种用于调节交流电机转速的设备。
它可以根据需要改变电源频率，以达到不同的转速要求。
本文档将分为以下几个部分进行介绍。
产品特点1. 电机转速调节ACS510系列电机变频器可以精确地控制电机的转速，以适应不同的工作要求。
用户可以通过参数设置和控制面板来实现电机转速的调节。
2. 过载保护ACS510系列电机变频器配备了过载保护功能，可以监测并保护电机免受过大负载的损害。
当电流超过设定的阈值时，变频器会自动采取保护措施，如降低输出电压或停止电机运行。
3. 过压保护变频器还具有过压保护功能，当电压超过设定范围时会自动采取措施，以防止电机和其他设备受到损坏。
4. 故障诊断ACS510系列电机变频器具备故障诊断功能，可以检测并报告电机和变频器可能出现的故障。
用户可以通过故障代码和报警信息来判断故障原因，并采取相应措施进行修复。
使用说明1. 参数设置在首次安装和使用ACS510系列电机变频器时，用户需要根据实际需求进行参数设置。
通过控制面板或者连接到计算机上的配置软件，用户可以设置电机转速、保护参数、通信设置等。
2. 运行控制ACS510系列电机变频器提供了多种运行模式和控制选项，用户可以选择适合自己需求的模式进行控制。
通过控制面板或者外部信号输入，用户可以启动、停止、暂停电机运行，调整转速等。
3. 维护和保养为了保持ACS510系列电机变频器的正常运行，用户需要进行定期的维护和保养工作。
这包括清洁设备表面、检查电缆连接、定期更换耗损件等。
总结ABB ACS510系列电机变频器是一款功能强大、易于使用的设备，可以满足不同的电机转速调节需求。
通过本文档的介绍，用户可以了解到其主要特点和使用说明，帮助用户正确、高效地使用该设备。
ABBACS510系列变频器说明
ABB 通用机械变频器- -ACS510 系列变频器ACS510系列用于风机泵类,如电厂的空冷岛机组，恒压供水等（替代ACS400系列）. ACS510系列变频器ACS510是ABB又一款杰出的低压交流传动产品，它可以简单地购买，安装，配置和使用，可节省相当多的时间。
ACS510传动应用于广泛的工业领域，适用各种类型负载。
ACS510还针对风机水泵应用作了特别的优化，典型的应用包括恒压供水，冷却风机，地铁和隧道通风等。
其主要特点：1、完美匹配风机和水泵：增强的PFC应用, 最多可控制7台泵；SPFC循环软启功能可依次调节每个泵；超越模式应用于隧道风机的火灾模式；两个独立的内置PID调节器PID1和PID2, PID1可设置两套参数，通过PID2可控制一个独立的外部阀门。
2、更经济：噪音最优化，当传动温度降低时增加开关频率，负载降低时自动降低电机磁通，简单安装，容易连接电缆，多种I/O和即插式可选件方便地连接到现场总线上。
3、更环保：EMC适用于第一及第二环境的RFI滤波器作为标配，变感量电抗器可根据不同负载匹配电感量，抑制和减少谐波。
在机械的连续生产过程中，每个单元所耗费的时间都是至关重要的。
从安装、参数设定以及调试等各步骤，该款传动是最快捷的。
基本型产品不仅有友好的用户界面，而且仍能提供高智能性。
改传动具有更多功能，以适应更广的需求。
应用领域：广泛的应用领域，适用各种类型的负载；针对风机水泵应用特别优化。
典型应用于恒压供水、冷却风机、地铁和隧道通风机等等简要说明：具有体积小，重量轻，安装和使用方便等特点。
其中无散热器型，结构更加轻巧，OEM商可自由设计散热方式。
适用于0. 12—2. 2KW的普通鼠笼电机的速度控详细介绍:具有体积小，重量轻，安装和使用方便等特点。
其中无散热器型，结构更加轻巧，OEM商可自由设计散热方式。
适用于0. 12—2. 2KW的普通鼠笼电机的速度控部件传动ACS 100技术特点电源电压：单相、三相，200〜240V±10%频率：50〜60Hz基本功率因素：0.98 （大约）电机电压：三相，0〜Umax;Umax （弱磁点设定值）频率：0〜300Hz*）连续负载能力（恒转矩，环境温度不超过40°C）Comp-AC额定电流12环境温度最大40°C时的过载能力：恒转矩：1.5*12,每10分钟允许过载1分钟恒转矩：1.25*12,每10分钟允许过载2分钟短时工作制，间歇性或周期性负载时的过载能力，可根据要求提供相应数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ACS510是杰出的低压交流传动产，更经济，更环保。
适用于各类型负载，针对风机、水泵应用做了特别的优化，可以完美匹配，目前已占据60%的市场份额。
典型的应用包括恒压供水，冷却风
机，地铁和隧道通风机等等。
ACS510功率范围是1.1-160KW，供电电压：380-480V。
一台变频器最多可以连接7个电机，使用时电机和变频器的功率要保持一致。
可使用基本型或助手型操作盘进行参数设置。
★ACS510系列变频器尺寸：
左边是一瓶统一绿茶，对比之下R1，R2，R3，R4尺寸的大小示意图Rx分别代表ACS510系列的6种尺寸产品，体积越大，功率越大，价格也越贵。
型号可以体现电流值尺寸标识[格式：前面板宽度×侧面板宽度×高度(带电缆接线盒的高度)，重量，单位（mm，kg）：
R1：（IP21）125×212×330(369)，6.5；
（IP54）213×234×461，8
R2：（IP21）125×222×430(469)，9；
（IP54）213×245×561，11
R3：（IP21）203×231×490(583)，16；
（IP54）257×254×629，17
R4：（IP21）203×262×596(689)，24；
（IP54）257×284×760，26变频器专栏ACS510全场现货，如有需求，请填写需求申请或拨打400-672-8859联系我们，技术
人员会根据您提供的需求帮助您选择最合适的商品。
★ACS510系列产品型号释义
★ABB ACS510系列变频器的性能特点：♦针对风机水泵进行了硬件和软件的优化，完美匹配风机水泵的使用。
一个变频器最多可以连接7个电机，电机和变频器的功率保持一致。
当电机工作至满负荷后，控制电路会自动切换至下一个电机启动，
让之前的电机满负荷运转。
但是上述功能需要有接触器控制电路支持。
标准ACS510系列变频器1拖7应用举例：
♦标配变感式电抗器，该电抗器采用专门降低谐波的专利技术制造，对降低谐波对设备造成的损害有非常重要的防护作用。
R1-R4模块采用直流输入式电抗器，可有效降低THD含量25%以上，效果显著。
♦节能降噪：配有散热节能模式，更省电，标配RFI滤波器，更经济；♦超越模式：紧急情况下，适用于通风隧道的火灾模式，一般用于地铁等隧道通风机。
增强了安全性；
●紧急情况下通过DI口激活
●激活后按预设频率运行，可PID调速
●激活后忽略绝大多数故障功能
●激活后忽略任何外部命令和给定值
●激活后忽略所有通讯指令
●通过密码保护
♦内置RS485接口：使用Modbus协议，降低了使用成本。
♦循环软起，能使得ACS510能作为一台软启动器，并且本身就是一台变频器，因此能实现软启和变
频器的联合工作组。
循环软启功能特点如下：●当电机1频率达到电网工频时，电机脱离传动单元，经过一段时间延迟后，直接接入电网运行；
●电机2链接到传动单元。
2号电机速度根据PID的给定值和实际值的运算结果逐步增加，直到满足
泵的实际工况。
●电机3、4、5、6，均按照2号电机的运行程序进行启动；
●停止电机的过程遵循PFC控制：停止辅助电机，并继续调节正在控制的电机速度。
♦安装简单，有效减少安装时间，可并排安装，有效节约安装空间，可靠的电缆连接。
♦助手型、基本型操作盘可选，2个软功能键，方便设置；可观察已修改过的参数，快捷修改；可保
存、复制已设置的参数，配置多台变频器的时候无需一一设置
♦通过应用宏设置参数，将现场实际使用过程中所需设定的参数数量减至最少。
选择一个宏会将所有的参数设置为该宏的默认值，可以用控制盘手动改变其他需要更改的参数。
如果您对订单流程有疑问，对使用产品有困惑，对配套PLC、传感器、手持表等产品不明确，
都可致电400-672-8859，中华自动化工程技术专家会为您及时解决。
★ACS 510的内部结构解析
★ACS 510的环境要求标准
中华自动化提醒您：要严格按照环境要求标准进行操作，以免造成变频器的损坏影响正常的工作。
★ACS510系列变频器的拆装和布线
★ACS510系列变频器装箱清单
标配：主机、说明书、软螺丝、安装模板
中华自动化友情提示：收到货品后，一定要认真检查产品是否有损坏，如果有问题，请及时与承运人联系，如果箱内物品与订单产品不一致，一定要及时致电400-672-8859与中华自动化客服联系。
★ACS510系列变频器可选配件
♦ABB滤波器：输入端内置，消除磁干扰，输入端滤波器不再另配♦操作面板：支持热插拔，可以一个变频器配一个面板，也可以多个变频器配一个面板。
面板主要用于设定电机转速的目标值、或者是PID回路的目标值，可以带2路PID回路。
♦电抗器：电缆距离决定是否配备电抗器，接于变频器输出端，ABB550、800系列产品会用到。
一般样册参数表上有各种型号的最大线长，一般来说100M以内不考虑配电抗器。
♦编码器：ABB变频器有编码器接收卡，可以单独订购，独立的编码器可以套在电机轴上使用，也可
以直接连接PLC。
♦面板延长线：普通的网线就行，ABB自带的3米线会比较贵，该线用于把面板拉至柜门上。
