热敏电阻应用举例
ntc热敏电阻作用 7个常见例子
7负温度NTC热敏电阻利用其特性，在N多种场合、N多种产品中发挥重要的作用。
随温度的增大、阻值变小；温度下降，阻值变大~NTC热敏电阻在体温探头的作用体温探头其温度精度达到±0.1℃。
这对NTC热敏电阻的要求是:体积小,高精度,高可靠,良好的耐热循环能力.档监护仪采用双道体温测量电路，用于重症病人监护方面.它要求一个体温探头能同时提供双道测量温度,以配合监护仪的双道测量电路. 传统的做法，是将两粒NTC热敏电阻并联起来，制作成一个体温探头。
但因受其尺寸限制，这种做法不能适应其小型化要求。
一是测量精度更准确，因其两粒芯片所测温度可以作对比，可以更能准确的测量出实际温度。
二是可靠性更强，在工作中，即使其中一粒芯片突然失效，另一粒芯片仍可继续工作。
NTC热敏电阻医用植入式传感器植入式传感器应当体积小，重量轻，并且和身体兼容，同时还要求其功率非常小。
更重要的是，它们不能随着时间的推移而衰变。
由于这类传感器属于第Ⅲ类医疗器械，因此需要有食品及药物管理局（FDA）的批准才能使用。
一般来讲，这类传感器价格非常昂贵，而且需要专家做外科手术进行移植。
NTC热敏电阻和体液相接触的外用传感器有几类一次性传感器是附在体外使用的，但是它们却是和体液相接触的。
比如一次性血压传感器（DSP），（见图5）。
这类传感器用于外科手术和重症监护，以便持续地监控病人的血压情况。
这是在给病人进行静脉输液（IV）的同时测量其血压的最理想方式。
这类传感器需要每24个小时更换一次，以保证传感器的清洁卫生。
这类传感器被连到一个监控器上，以便记录下所有的信息。
还有其它几类与药物或是体液相接触的传感器。
NTC热敏电阻 "临时性"插入传感器这类传感器要求能够通过切口插入体内（典型的方式是通过导管插入）。
和植入式传感器相比，这种传感器的危险性不高。
这种传感器的应用也很敏感，同样需要食品及药物管理局的批准才能使用。
根据外科手术的不同，这些传感器可能会发挥几分钟到几个小时的功效。
ntc热敏电阻应用场景
ntc热敏电阻应用场景NTC热敏电阻是一种能够根据温度变化而改变电阻值的元件。
它在很多领域都有广泛的应用，下面将介绍一些常见的应用场景。
1. 温度测量与控制领域NTC热敏电阻最常见的应用就是温度测量与控制。
它可以被用作温度传感器，通过测量电阻值的变化来间接测量环境温度。
例如，在家用电器中，我们常常可以见到使用NTC热敏电阻来实现温度控制的电热水壶、空调等设备。
在工业领域中，NTC热敏电阻也被广泛应用于温度测量与控制系统中，用来监测和调节各种设备的工作温度。
2. 电子产品领域NTC热敏电阻在电子产品中也有很多应用。
例如，在智能手机中，NTC热敏电阻可以用来测量电池温度，以防止电池过热或过冷而损坏。
在电脑主板中，NTC热敏电阻可以用来监测CPU温度，以保证计算机的稳定运行。
此外，NTC热敏电阻还可以用于电源管理、电路保护等方面。
3. 汽车电子领域在汽车电子领域，NTC热敏电阻也有着广泛的应用。
它可以用来测量引擎温度、发动机冷却液温度等，以帮助汽车的故障诊断和保护。
此外，NTC热敏电阻还可以用于汽车空调系统，通过测量车内温度来自动调节空调的工作模式和风量，提供舒适的驾驶环境。
4. 医疗设备领域在医疗设备领域，NTC热敏电阻也有很多应用。
例如，在体温计中，NTC热敏电阻可以用来测量人体温度。
在医疗仪器中，NTC热敏电阻可以用来监测和控制设备的工作温度，确保设备的正常运行。
5. 农业与环境监测领域NTC热敏电阻还可以应用于农业和环境监测领域。
例如，在温室大棚中，NTC热敏电阻可以用来监测和控制温室内的温度和湿度，为植物的生长提供最适宜的环境。
在环境监测仪器中，NTC热敏电阻可以用来测量大气温度和湿度，为气象预报和环境监测提供数据支持。
总结起来，NTC热敏电阻在温度测量与控制、电子产品、汽车电子、医疗设备以及农业与环境监测等领域都有着广泛的应用。
它的特性使得它成为了温度测量和控制的重要元件，为各种设备和系统的正常运行提供可靠的支持。

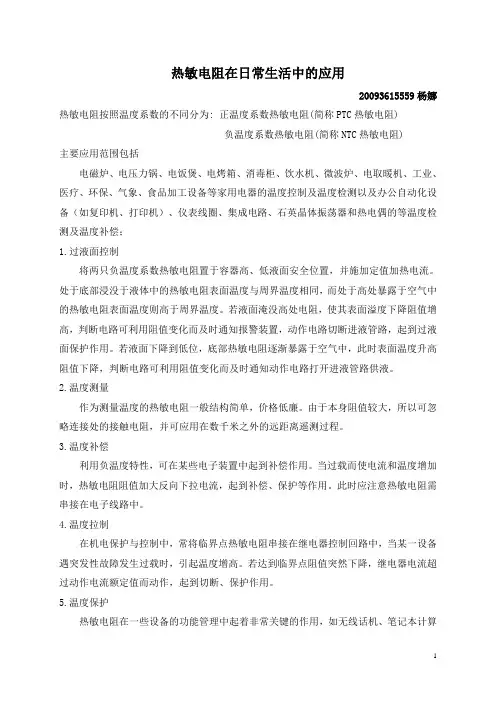

热敏电阻在日常生活中的应用
热敏电阻在日常生活中的应用20093615559杨娜热敏电阻按照温度系数的不同分为: 正温度系数热敏电阻(简称PTC热敏电阻)负温度系数热敏电阻(简称NTC热敏电阻)主要应用范围包括电磁炉、电压力锅、电饭煲、电烤箱、消毒柜、饮水机、微波炉、电取暖机、工业、医疗、环保、气象、食品加工设备等家用电器的温度控制及温度检测以及办公自动化设备（如复印机、打印机）、仪表线圈、集成电路、石英晶体振荡器和热电偶的等温度检测及温度补偿；1.过液面控制将两只负温度系数热敏电阻置于容器高、低液面安全位置，并施加定值加热电流。
处于底部浸没于液体中的热敏电阻表面温度与周界温度相同，而处于高处暴露于空气中的热敏电阻表面温度则高于周界温度。
若液面淹没高处电阻，使其表面溢度下降阻值增高，判断电路可利用阻值变化而及时通知报警装置，动作电路切断进液管路，起到过液面保护作用。
若液面下降到低位，底部热敏电阻逐渐暴露于空气中，此时表面温度升高阻值下降，判断电路可利用阻值变化而及时通知动作电路打开进液管路供液。
2.温度测量作为测量温度的热敏电阻一般结构简单，价格低廉。
由于本身阻值较大，所以可忽略连接处的接触电阻，并可应用在数千米之外的远距离遥测过程。
3.温度补偿利用负温度特性，可在某些电子装置中起到补偿作用。
当过载而使电流和温度增加时，热敏电阻阻值加大反向下拉电流，起到补偿、保护等作用。
此时应注意热敏电阻需串接在电子线路中。
4.温度拉制在机电保护与控制中，常将临界点热敏电阻串接在继电器控制回路中，当某一设备遇突发性故障发生过载时，引起温度增高。
若达到临界点阻值突然下降，继电器电流超过动作电流额定值而动作，起到切断、保护作用。
5.温度保护热敏电阻在一些设备的功能管理中起着非常关键的作用，如无线话机、笔记本计算机、等。
如果充电电阻很大，这些设备的电池完成充电就会很快。
但同时也会存在过热的危险。
如果过热使得温度超过电池的居里温度，电池的损坏就不能恢复。
热敏电阻应用案例
热敏电阻应用案例热敏电阻是一种能够根据温度变化而改变电阻值的元件，广泛应用于各种领域。
下面列举了10个热敏电阻的应用案例。
1. 温度测量：热敏电阻可以被用来测量环境或物体的温度。
通过测量热敏电阻的电阻值变化，可以推算出被测物体的温度。
这在工业自动化、医疗设备和家用电器等领域都有广泛应用。
2. 温度控制：热敏电阻可以与温控器或控制系统配合使用，实现对温度的精确控制。
例如，空调中的温度传感器就是使用热敏电阻来实现对室内温度的监测和控制。
3. 温度补偿：某些电子元件的性能受温度影响较大，为了保证其工作的稳定性，可以使用热敏电阻进行温度补偿。
通过热敏电阻的变化，可以实现对元件的偏差进行修正，提高系统的精度和稳定性。
4. 温度报警：在一些需要保持温度的系统中，当温度超过或低于设定的阈值时，热敏电阻可以触发报警或控制系统采取相应的措施。
例如，温度超过安全范围时，热敏电阻可以触发火灾报警器。
5. 温度补偿：一些电子元件的性能会随着温度的变化而改变，为了保证元件在不同温度下的工作性能，可以使用热敏电阻进行温度补偿。
通过热敏电阻的变化，可以实现对元件的偏差进行修正，提高系统的精度和稳定性。
6. 温度控制：热敏电阻可以与温度控制器或控制系统配合使用，实现对温度的精确控制。
例如，温度超过或低于设定的阈值时，热敏电阻可以触发控制系统采取相应的措施，例如打开或关闭冷却设备。
7. 温度补偿：在一些需要保持温度的系统中，当温度超过或低于设定的阈值时，热敏电阻可以触发报警或控制系统采取相应的措施。
例如，温度超过安全范围时，热敏电阻可以触发火灾报警器。
8. 温度补偿：热敏电阻可以用于对一些元件或系统的温度进行补偿。
例如，某些电子元件在温度变化下表现出不稳定的工作特性，使用热敏电阻可以对其进行补偿，提高系统的稳定性和精度。
9. 温度测量：热敏电阻可以用来测量环境或物体的温度。
通过测量热敏电阻的电阻值变化，可以推算出被测物体的温度。
热敏电阻的应用
热敏电阻的应用一、热敏电阻的概述热敏电阻是一种温度敏感元件，其电阻值随温度变化而变化。
具有灵敏度高、响应速度快、可靠性好等特点，广泛应用于各个领域。
二、热敏电阻的种类1. NTC热敏电阻：负温度系数热敏电阻，随着温度升高，其电阻值下降。
2. PTC热敏电阻：正温度系数热敏电阻，随着温度升高，其电阻值上升。
三、热敏电阻的应用1. 温度测量：利用热敏电阻的特性，可以将其作为温度传感器使用。
常见的应用场景包括空调、冰箱等家用电器中的温控系统、汽车发动机水温测量等。
2. 温控系统：利用热敏电阻来控制设备或系统的工作状态。
例如，在空调中使用NTC热敏电阻来检测室内温度，并根据设定值自动调节制冷或制热功能。
3. 保护系统：利用PTC热敏电阻的特性，可以将其作为过流保护器使用。
当电路中的电流超过额定值时，PTC热敏电阻的电阻值会急剧上升，从而限制电流通过，起到保护电路的作用。
4. 电源开关：利用PTC热敏电阻的特性，可以将其作为开关使用。
当温度升高时，PTC热敏电阻的电阻值上升，从而断开电路。
5. 光控系统：利用NTC热敏电阻与光敏二极管组合起来，可以构成光控系统。
当光线强度改变时，NTC热敏电阻的温度也会发生变化，从而改变整个系统的输出信号。
四、热敏电阻在实际应用中需要注意的问题1. 环境温度：由于热敏电阻是一种温度敏感元件，在使用时需要考虑环境温度对其工作性能的影响。
2. 温度范围：不同类型的热敏电阻适用于不同的温度范围，在选择时需要根据具体需求进行选择。
3. 稳定性：由于环境因素等原因可能会导致热敏电阻的电阻值发生变化，因此在实际应用中需要保持其稳定性。
4. 抗干扰能力：热敏电阻易受到外部干扰，因此在实际应用中需要考虑其抗干扰能力。
五、总结热敏电阻作为一种温度敏感元件，在各个领域都得到了广泛的应用。
在实际应用中，需要根据具体需求选择合适的类型，并注意环境温度、温度范围、稳定性以及抗干扰能力等问题。
热敏电阻适用范围
热敏电阻适用范围《热敏电阻适用范围》热敏电阻，这小玩意儿可在不少地方都能大显身手呢。
先说说家电领域吧。
家里的空调，那可是夏天的消暑神器。
空调里就有热敏电阻的身影。
它就像一个敏锐的温度小侦探，随时感知着周围的温度。
当室内温度高了，它能快速告诉空调的控制系统，然后空调就呼呼地吹出冷风来降温。
要是没有热敏电阻，空调可能就变成一个傻愣愣的机器，要么一直猛吹冷风，冻得人直哆嗦，要么就半天不制冷，热得人像热锅上的蚂蚁。
还有冰箱也离不开它呀，冰箱要保持内部温度稳定，才能让食物保鲜。
热敏电阻就负责监控温度，一旦温度有点不对劲儿，就会通知冰箱调整制冷的力度，就像一个忠诚的小卫士，守护着冰箱里的美食，不管是新鲜的蔬菜水果，还是美味的冰淇淋。
再看看汽车里，热敏电阻也是不可或缺的。
汽车发动机工作的时候会产生大量的热，就像一个大火炉。
如果温度过高，发动机可就容易出毛病了。
这时候热敏电阻就发挥作用了，它能精确地测量发动机的温度。
一旦温度达到了危险的界限，就会触发汽车的散热系统，让冷却液循环起来给发动机降温。
这就好比给发烧的病人敷上冰毛巾一样及时。
而且汽车的油温也需要监测，热敏电阻也能承担这个任务，确保汽车的各个机械部件都在合适的温度下工作，这样汽车才能平稳地在路上跑，不会半路上抛锚把人丢在路边干着急。
在医疗设备方面，热敏电阻也有它的用武之地。
就拿体温计来说吧，传统的水银体温计测量时间长，还容易摔碎有危险。
现在很多电子体温计里就有热敏电阻。
它能快速地测量出人体的温度，而且非常准确。
就像一个温柔的小护士，轻轻一碰就能知道你的体温情况。
还有一些医疗设备，比如那些需要精确控制温度的理疗仪器，热敏电阻能保证设备的温度不会过高或者过低，给患者带来安全有效的治疗。
在工业生产中，热敏电阻更是到处都是。
比如说在一些需要高温烧制的窑炉里，温度的控制至关重要。
热敏电阻就像窑炉的眼睛，时刻盯着温度。
如果温度偏差大了，烧制出来的产品可能就不合格，要么没烧透，要么就烧过头变形了。
热敏电阻温度传感器应用场景
热敏电阻温度传感器应用场景热敏电阻温度传感器是一种常用的温度传感器，广泛应用于各种工业、医疗、家电等领域。
它能够测量温度并将温度转换为电信号输出，从而实现对温度的监测和控制。
下面将详细介绍热敏电阻温度传感器的应用场景。
一、工业领域1.石油化工：在石油化工生产中，热敏电阻温度传感器被广泛应用于各种反应器、储罐、管道等设备的温度监测。
通过实时监测温度变化，确保生产过程的安全和稳定。
2.钢铁冶炼：钢铁冶炼过程中，高炉、转炉等设备的温度控制对产品质量和节能减排具有重要意义。
热敏电阻温度传感器能够提供准确的温度数据，为生产过程中的温度调控提供依据。
3.电力：在电力系统中，热敏电阻温度传感器主要用于监测发电机、变压器、电缆等设备的运行温度，防止设备过热引发故障，确保电力系统的安全稳定运行。
二、医疗领域1.医疗设备：热敏电阻温度传感器在医疗设备中应用广泛，如血液透析机、培养箱等。
通过实时监测设备内部的温度变化，确保设备的正常运行以及患者的安全。
2.医疗监测：在医疗监测中，热敏电阻温度传感器可用于监测患者的体温变化，为医生提供及时有效的病情信息。
三、家电领域1.空调：在空调系统中，热敏电阻温度传感器用于监测室内和室外的温度变化，从而控制空调的制冷或制热功能，实现舒适的室内环境。
2.冰箱：冰箱中的热敏电阻温度传感器用于监测冷藏室和冷冻室的温度，确保食物在合适的温度下保存。
3.热水器：热水器中的热敏电阻温度传感器用于监测水温，确保热水器的安全运行以及提供合适温度的热水。
四、汽车领域1.发动机：在汽车发动机中，热敏电阻温度传感器用于监测发动机的运行温度，确保发动机在合适的温度下工作，防止过热损坏。
2.排放系统：汽车的排放系统中也需要使用热敏电阻温度传感器来监测三元催化转化器等部件的温度，以确保其正常工作并降低排放。
五、环保领域1.废气处理：在废气处理系统中，热敏电阻温度传感器用于监测废气处理设备的运行温度，确保其正常工作并达到预期的废气处理效果。
热敏电阻在汽车上的应用
.
7
①灵敏度较高，其电阻温度系数要比金属大 10～100倍以上，能检测出10-6℃的温度变化； ②工作温度范围宽，常温器件适用于-55℃～ 315℃，高温器件适用温度高于315℃（目前 最高可达到2000℃），低温器件适用于273℃～55℃； ③体积小，能够测量其他温度计无法测量的 空隙、腔体及生物体内血管的温度；
.
8
④使用方便，电阻值可在0.1～100kΩ间任意 选择；
⑤易加工成复杂的形状，可大批量生产；
⑥稳定性好、过载能力强。
.
9
.
4
1)在温度检测方面，热敏电阻在汽车上主要 被用于空调的温度控制， 监测发动机冷却液 温度、 进气温度、排气温度、燃料温度、机 油温度、变速器油温度、座椅加热、催化转 换器、挡风玻璃的防霜等。
.
Байду номын сангаас
5
2)汽车的电机及电路保护控制方面，热敏电 阻的应用如：中央门锁装置、遮阳篷顶、座 椅调节装置、挡风玻璃刮水器电动机等。
3)液面高度监测方面，热敏电阻在车上的应 用有：制动液面监测、发动机机油及冷却水 液面高度监测、燃油高度监测等。
.
6
4)加热器方面，如：加热燃油等。 热敏电阻 可取代车上的下列部件：双金属驱动开关和 电位器，平面型操作开关和电位器，传导型 聚合物开关，金属膜传感器，一次性熔断丝， 电阻器件及硅制器件。
.
1
热敏电阻器是电阻值对温度极为敏感的一种 电阻器，也叫半导体热敏电阻器。它可由单 晶、多晶以及玻璃、塑料等半导体材料制成。 这种电阻器具有一系列特殊的电性能，最基 本的特性是其阻值随温度的变化有极为显著 的变化，以及伏安曲线呈非线性。
.
2
.
3
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.57能否举一个例子说明PTC热敏电阻的应用？
PTC热敏电阻应用举例
PTC热敏电阻可用于计算机及其外部设备、移动电话、电池组、远程通讯和网络装备、变压器、工业控制设备、汽车及其它电子产品中，作为开关类的PTC陶瓷元件，具有开发功能。
使电器设备避免过流、过热损坏；作为加热类的PTC陶瓷元件，它是一种温度自控的发热体，大量用于暖风机、电吹风、电蚊香、电熨斗等需要保持恒定温度的电器上，可省去一套温控线路。
（1）负载过电流、过热保护
右图为热敏电阻对负载电路的保护示意图。
热敏电阻动作后，电路中电流有了大幅度的降低，因而可同时起到过热保护和过流保护两种作用。
热敏电阻也适用于手提电脑及手机中
的锂离子电池和镍氢电池的短路及发热保护。
当手机电池过充电或短路时，电池发热，电池内部线路板上的PTC阻值上升，将电流限制在安全范围内。
某些水货手机电池内部用普通电阻代替PTCR，在发生短路故障时，保护作用很差。
（2）PTCR在电视机PTC消磁电路中的应用
彩色显像管的栅网、、荫罩等部件都是用金属材料做成的，易受到地磁场或机内、外杂散磁场的影响，会使这些金属部件磁化，使图像色彩出现异常，因此彩色电视机都设有自动消磁电路。
附着在显像管上的消磁线圈与PTCR串联组成消磁电路。
刚开机时， PTCR 冷电阻很小（约为12～18Ω），流过消磁线圈的50Hz电流很大，产生很强的交变磁场，电流同时也流过PTCR，使其温度上升，其阻值在几秒内迅速增大，电流逐渐减小，呈衰减波形，磁场逐渐减弱起到消磁的作用。
为了减小维持电流，可紧贴PTCR旁边，设置一个小功率加热电阻，使PTCR在电视机工作期间一直保持较高的温度，流过消磁线圈的电流可维持在很小的水平，以减小耗电。
电视机消磁电路用PTC热敏电阻
PTC消磁电路的电流时间曲线
PTC在电动机起动电路中的应用
（3）PTCR在电动机起动中的应用
将PTCR串联在电动机起动线圈电路中，在电动机起动的数秒钟里，有较大的起动电流；当电动机起动后，流过起动线圈的电流就很小。
（4）PTCR在电动机过热保护中的应用
将PTCR埋藏在电动机线圈中，当电动机线圈过热时，PTCR减小，启动电动机保护电路，切断电动机的电源。
在这个例子中，电动机的电流未流过PTCR，这与前面几个例子有较大的不同，PTCR只起到检测温度的功能，而不是当作可恢复保险丝使用。
