10桥梁施工机械设备

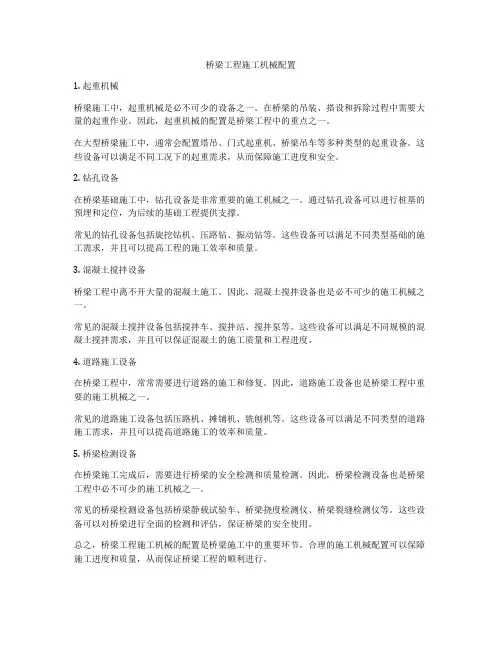

桥梁工程施工机械配置
桥梁工程施工机械配置1. 起重机械桥梁施工中，起重机械是必不可少的设备之一。
在桥梁的吊装、搭设和拆除过程中需要大量的起重作业。
因此，起重机械的配置是桥梁工程中的重点之一。
在大型桥梁施工中，通常会配置塔吊、门式起重机、桥梁吊车等多种类型的起重设备。
这些设备可以满足不同工况下的起重需求，从而保障施工进度和安全。
2. 钻孔设备在桥梁基础施工中，钻孔设备是非常重要的施工机械之一。
通过钻孔设备可以进行桩基的预埋和定位，为后续的基础工程提供支撑。
常见的钻孔设备包括旋挖钻机、压路钻、振动钻等。
这些设备可以满足不同类型基础的施工需求，并且可以提高工程的施工效率和质量。
3. 混凝土搅拌设备桥梁工程中离不开大量的混凝土施工。
因此，混凝土搅拌设备也是必不可少的施工机械之一。
常见的混凝土搅拌设备包括搅拌车、搅拌站、搅拌泵等。
这些设备可以满足不同规模的混凝土搅拌需求，并且可以保证混凝土的施工质量和工程进度。
4. 道路施工设备在桥梁工程中，常常需要进行道路的施工和修复。
因此，道路施工设备也是桥梁工程中重要的施工机械之一。
常见的道路施工设备包括压路机、摊铺机、铣刨机等。
这些设备可以满足不同类型的道路施工需求，并且可以提高道路施工的效率和质量。
5. 桥梁检测设备在桥梁施工完成后，需要进行桥梁的安全检测和质量检测。
因此，桥梁检测设备也是桥梁工程中必不可少的施工机械之一。
常见的桥梁检测设备包括桥梁静载试验车、桥梁挠度检测仪、桥梁裂缝检测仪等。
这些设备可以对桥梁进行全面的检测和评估，保证桥梁的安全使用。
总之，桥梁工程施工机械的配置是桥梁施工中的重要环节。
合理的施工机械配置可以保障施工进度和质量，从而保证桥梁工程的顺利进行。

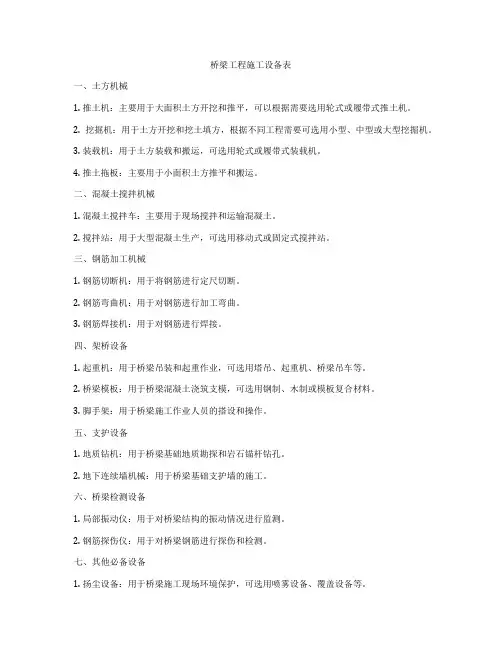

桥梁工程施工设备表
桥梁工程施工设备表一、土方机械1. 推土机：主要用于大面积土方开挖和推平，可以根据需要选用轮式或履带式推土机。
2. 挖掘机：用于土方开挖和挖土填方，根据不同工程需要可选用小型、中型或大型挖掘机。
3. 装载机：用于土方装载和搬运，可选用轮式或履带式装载机。
4. 推土拖板：主要用于小面积土方推平和搬运。
二、混凝土搅拌机械1. 混凝土搅拌车：主要用于现场搅拌和运输混凝土。
2. 搅拌站：用于大型混凝土生产，可选用移动式或固定式搅拌站。
三、钢筋加工机械1. 钢筋切断机：用于将钢筋进行定尺切断。
2. 钢筋弯曲机：用于对钢筋进行加工弯曲。
3. 钢筋焊接机：用于对钢筋进行焊接。
四、架桥设备1. 起重机：用于桥梁吊装和起重作业，可选用塔吊、起重机、桥梁吊车等。
2. 桥梁模板：用于桥梁混凝土浇筑支模，可选用钢制、木制或模板复合材料。
3. 脚手架：用于桥梁施工作业人员的搭设和操作。
五、支护设备1. 地质钻机：用于桥梁基础地质勘探和岩石锚杆钻孔。
2. 地下连续墙机械：用于桥梁基础支护墙的施工。
六、桥梁检测设备1. 局部振动仪：用于对桥梁结构的振动情况进行监测。
2. 钢筋探伤仪：用于对桥梁钢筋进行探伤和检测。
七、其他必备设备1. 扬尘设备：用于桥梁施工现场环境保护，可选用喷雾设备、覆盖设备等。
2. 强光灯具：用于夜间桥梁施工的照明作业，以保证施工质量和安全。
3. 手动工具：包括各种扳手、榔头、锤子等，用于桥梁施工的装拆和维修作业。
以上是桥梁工程施工所需要的主要设备表，每个设备的选择应根据具体工程的情况和需求进行，以确保施工的高效、安全和质量。
同时，在使用这些设备的过程中，也要加强对设备的检查、维护和保养，以延长设备的使用寿命和保证施工的连续进行。
桥梁施工机械设备
桥梁施工机械设备桥梁施工是建筑领域中重要的分支之一，需要使用各种机械设备来完成。
这些设备可以帮助施工人员减轻负担，提高效率和安全性。
本文将介绍桥梁施工中常见的机械设备。
起重机起重机是桥梁施工中最重要的机械设备之一，它可以用来搬运重物和吊装预制构件。
通常在大型桥梁的建设过程中，需要使用大型起重机。
塔式起重机塔式起重机是目前最常用的起重机之一，它主要是用于吊装大型构件和其他重物。
这种起重机拥有强大的承重能力，而且非常稳定，可以在较高的高度上工作。
移动起重机移动起重机通常用于施工现场的搬运和吊装。
这种起重机的优点是可以根据需要在建筑物周围移动，并且拥有相对较小的外形尺寸。
履带式起重机履带式起重机是一种特殊的移动起重机，它可以在较为恶劣的地面条件下工作。
这种起重机通常用于一些野外工作，如在地下或者在山区施工。
活动式支撑设备在桥梁施工中，活动式支撑设备通常用于支撑施工过程中的重量。
这些设备可以确保施工的平稳和安全，并且可以用于传输混凝土和其他建筑材料。
桥架桥架是通常用于支撑桥梁施工中的重量。
它由若干可移动的模块组成，支持施工的重量并且可以快速组装或拆卸。
支模支模主要用于桥面的混凝土浇筑中。
这种设备可以调整并支撑混凝土的形状，使其达到设计要求，同时确保施工的平稳和安全。
泵车泵车是另一个重要的施工设备，它可以用于将混凝土从搅拌站输送到施工现场。
这种设备通常由一个或多个泵站、管道和一个特殊的混凝土喷射头构成。
这种设备可以大大缩短施工时间，并且可以提高施工过程中的安全性和精度。
其他设备除了以上所述的设备之外，还有许多其他设备也被广泛应用于桥梁施工中。
这些设备包括但不限于：混凝土搅拌机、吊车、挖掘机、铲车等等。
桥梁施工中使用的机械设备可以大大提高施工的效率和安全性。
但是，使用这些设备需要非常小心，因为它们在错误的操作下会造成严重的财产损失和人身伤害。
因此，在施工中必须注意操作规程，并严格遵守安全规定，以确保机械设备的正常和安全运行。
桥梁施工主要施工机械设备表
桥梁施工主要施工机械设备表以下是桥梁施工中常用的主要施工机械设备表：
基础施工设备
- 钻孔设备：用于打桩、钻孔等基础工作。
- 掘进机：用于挖掘基础土层。
- 混凝土搅拌机：用于调制混凝土。
- 混凝土泵车：用于将混凝土输送至施工现场。
- 打桩机：用于驱动桩基。
- 地下水泵：用于排水。
支撑与结构施工设备
- 起重机：用于吊装大型预制构件。
- 施工架：用于支撑施工现场。
- 龙门吊：用于吊装、移动重型构件。
- 钢管脚手架：用于搭建施工工作平台。
- 塔吊：用于高空作业。
桥面施工设备
- 沥青摊铺机：用于铺设沥青或其他路面材料。
- 桥面铺装机：用于铺设桥面板。
- 碾压机：用于压实桥面。
环境保护设备
- 扬尘防护设备：如喷雾机、尘埃屏障等。
- 噪音防护设备：如噪音降噪器等。
其他设备
- 水泥破碎机：用于破碎废旧混凝土。
- 吊车：用于运输和吊装重型材料。
以上是桥梁施工主要施工机械设备表，根据具体的施工需要，可以灵活配置适当的设备，以提高施工效率和质量。
桥梁工程施工机具与设备
桥梁工程施工机具与设备桥梁工程是建筑工程中一个重要的领域，而桥梁工程施工机具与设备则是桥梁工程施工中必不可少的工具。
这些机具与设备的选用直接影响着桥梁工程的施工效率和质量。
本文将介绍一些常见的桥梁工程施工机具与设备，希望对大家有所帮助。
1. 基础施工机具在桥梁工程中，基础施工是非常重要的一环。
其中，挖掘机是使用最广泛的基础施工机具之一。
挖掘机的主要作用是用来挖掘土方，开挖基础坑、修整边坡等。
此外，还有钻孔机、压路机等机械设备也是基础施工中常用的工具。
2. 结构施工机具结构施工是桥梁工程中的核心环节，其中主要包括桥梁的梁板制作、预应力构件的加工、搭设模板脚手架等工作。
在这方面，塔吊、起重机和模板支撑系统是不可或缺的设备。
塔吊用于梁板的吊装，起重机用于吊装预应力构件，而模板支撑系统则用于支撑模板，保证施工质量。
3. 砼搅拌机桥梁工程中大量使用混凝土，而混凝土的质量直接关系到桥梁的安全和稳定性。
因此，砼搅拌机是桥梁工程中必备的设备之一。
砼搅拌机的作用是将水泥、砂、骨料等原材料搅拌均匀，以便用于浇筑桥梁结构。
4. 测量仪器在桥梁工程中，精确的测量是必不可少的。
测量仪器主要包括全站仪、电子水准仪、测距仪等。
这些仪器可以帮助工程师精确测量桥梁的位置、高程、线形等参数，保证施工的准确性。
5. 安全设备桥梁工程中安全工作是最重要的，因此安全设备是桥梁施工中必备的设备之一。
安全设备主要包括安全帽、安全鞋、安全带等，确保施工人员的人身安全。
总的来说，桥梁工程施工机具与设备种类繁多，每一种设备的作用都不可或缺。
只有充分利用这些机具与设备，合理规划施工过程，才能保证桥梁工程的顺利进行，确保桥梁的安全、稳定和质量。
希望本文所介绍的内容对大家有所启发，对桥梁工程的施工有所帮助。
10桥梁施工机械设备PPT课件
⑸ 龙门架
龙门架是一种最常用的垂直起吊设备。 在龙门架顶横梁上设行车时，可横向运输重物、构件； 在龙门架两腿下设有缘滚轮并置于铁轨上时，可在轨道上纵向运输； 如在两脚下设能转向的滚轮时，可进行任何方向的水平运输。
桥梁施工机械设备
桥梁施工常用的起重机具设备
小型龙门架
桥 梁 施 工 机 械 设 备
第二章 桥梁施工机械设备
2.1 概述 2.2 桥梁施工通用机械设备 2.3 桥梁施工常用的起重机具设备 2.4 其他常用机具及设备
桥梁施工机械设备
现代大型桥梁施工设备和机具主要有： (1)各种常备式结构(例如万能杆件、贝雷梁等)； (2)各种起重机具设备(例如千斤顶、吊机等)； (3)混凝土设备(例如拌和机、输送泵、振捣设备等)； (4)预应力张拉设备（锚具、张拉千斤顶）。
桥梁施工机械设备
其他常用机具及设备
空气压缩机进行桩底清孔
桥梁施工机械设备
其他常用机具及设备
桥梁施工机械设备
桥梁施工常用的起重机具设备
龙门架起吊拼装拱肋
桥梁施工机械设备
桥梁施工常用的起重机具设备
用公路装配式钢桥桁节（贝雷）拼装的龙门架
桥梁施工机械设备
桥梁施工常用的起重机具设备
⑹ 缆索起重机
可用于高差较大的垂直吊装和架空纵向运输。 吊装重量由几吨至上百吨。 纵向运距从几十米至几百米。
牵引索 用于拉动行车沿桥路方向在主索上移动(即水平运输)，故需一对牵引索。 塔架 是用来提高主索的临空高度及支承各种受力钢索的结构物。
塔架分类
木塔架
钢塔架
高度在20m以下时适用
高度在20m以上时适用
桥梁施工机械设备
桥梁施工常用的起重机具设备
市政桥梁工程施工机械设备一览表
市政桥梁工程施工机械设备一览表
1. 项目背景
市政桥梁工程是城市基础设施建设中的重要组成部分，为了提高施工效率和质量，合理选用适当的机械设备是至关重要的。
本文档旨在列举市政桥梁工程中所需的施工机械设备一览表。
2. 施工机械设备一览
以下是在市政桥梁工程中常用的施工机械设备一览表：
3. 设备选择原则
在选择施工机械设备时，需要考虑以下原则：
3.1 适用性原则
选择的设备应能够满足工程施工的需求，包括工作量、施工环境以及安全要求等因素。
3.2 效率原则
设备的工作效率应高于人工操作的效率，能够提高施工速度和质量。
3.3 经济原则
设备的选用应结合项目的预算，选择性价比较高的设备，以最大限度地节约成本。
3.4 可靠性原则
设备的质量应可靠，能够稳定运行，减少故障和停机时间。
4. 设备管理与维护
为确保施工机械设备的正常运行和延长使用寿命，需要进行定期的设备管理和维护工作，主要包括以下方面：
4.1 设备保养
定期进行设备的清洁、润滑和检查，及时发现并排除隐患，确保设备正常运行。
4.2 设备维修
及时对发生故障的设备进行维修，确保设备尽快恢复正常工作状态。
4.3 设备更新
根据市场发展和工程需要，定期评估设备的性能和效率，并及时更新更先进的设备，以提高施工效率和质量。
5. 结论
市政桥梁工程施工机械设备的合理选择和管理对于工程的顺利进行至关重要。
本文档提供了一份市政桥梁工程施工机械设备的一
览表，并阐述了设备选择原则和设备管理与维护方法，希望能够帮助项目参与者更好地进行市政桥梁工程的施工过程。
施工机械设备等资源配备及布置
施工机械设备等资源配备及布置第1节施工机械配备计划及保证措施（一）、拟投入本工程的主要施工机械设备为保证本工程施工的顺利进行及工程质量，将对本工程投入足够的设备。
我公司准备用于本工程施工机械目前已保养完毕，整装待发，此工程如由我公司中标，我们将在原有设备的基础上，再添置部分先进的施工机械为该工程服务，并在施工中，加强对机械施工设备的维护和保养，以充分发挥机械设备的优势，确保工程施工的均衡连续性。
1、桥梁施工机械设备（1）钻孔灌注桩设备GPS-10型钻机18台，并配备反循环设备装置，在砂砾层钻进困难时，采用反循环钻进。
配备8部泥浆槽罐车用于泥浆外运工作。
（2）起重安装设备配设50吨汽车吊机4台（KATO 50），并配备4部60吨运梁拖炮车（CQ301）,用于先张法板梁的运输和吊装作业；另外配设16〜25吨吊机10台（QY16/25）,基本保证在每个主要作业面有1台吊机作业，用于模板、支架安装及必要时砼起吊施工。
（3）钢筋施工机械设备钢筋切断机8台（GQ40）；钢筋弯曲机8台（GW40）；钢筋对焊机 6 台（UN1-125）；钢筋对焊机2台（UN1-150）；交流弧焊机12台（BX6-160）；交流弧焊机16台（BX6-315）；电动型材切割机6台（BG400）。
（4）模板施工机械设备木工圆锯机4台（MJ104）；木工刨板机4台（MB504）；木工刨床2台（MB106）；钻床2台（24016）。
（5）砼工程施工机械设备采用商品砼，拟投入的机械设备主要有：插入式震捣器60支（EN-50）；平板振动机12台（EW90-1）；附着式振捣器80台（ZB150）；混凝土搅拌运输车12辆（FV415）；汽车泵送机4辆（HB125-375）；固定式泵送机4台（HBT-50/60）。
（6）土方施工机械设备见道路、排水施工机械中所述。
（7）桥梁专用设备桥墩墩柱和盖梁均采用定型钢模型，具体配备数量详见施工方案中所述。
现浇连续箱梁整体钢模型1联（2X6跨）。
桥梁工程施工机械
桥梁工程施工机械一、施工机械介绍1. 钻机钻机是桥梁施工中常用的机械设备，主要用于桩基施工中的打桩和钻孔工作。
钻机可以根据需要选用不同的钻头和孔径，适用于各种岩层和土层的施工。
同时，钻机还可以根据需要进行旋挤桩、螺旋桩等工作，具有灵活多样的功能。
2. 塔吊塔吊是桥梁施工中常用的起重机械设备，主要用于吊装桥梁构件和其他重物。
塔吊具有起重能力大、作业范围广的特点，适合于高空作业和重物吊装。
同时，塔吊还可以通过变幅和变高等操作来适应不同的作业环境，具有较高的灵活性。
3. 混凝土搅拌车混凝土搅拌车是桥梁施工中必不可少的机械设备，主要用于混凝土的搅拌和运输工作。
混凝土搅拌车具有搅拌均匀、运输方便等优点，能够满足桥梁施工中对混凝土的需求。
同时，混凝土搅拌车还可以根据需要进行搅拌站和泵送站等作业，具有一定的多功能性。
4. 桥梁吊索桥梁吊索是桥梁施工中常用的起重机械设备，主要用于吊装桥梁构件和其他物体。
桥梁吊索具有起重能力大、结构简单等特点，能够满足桥梁施工中对吊装的需求。
同时，桥梁吊索还可以根据需要进行多点吊装和单点吊装等作业，具有较高的灵活性。
5. 振动锤振动锤是桥梁施工中常用的挖掘机械设备，主要用于振动沉桩和振动沉管等工作。
振动锤具有振动频率高、振动力大的特点，能够有效地改善土壤的密实度和承载力。
同时，振动锤还可以通过不同的配件和操作方式来适应不同的作业环境，具有一定的多功能性。
6. 测量仪器测量仪器是桥梁施工中必不可少的设备，主要用于施工中的测量和控制工作。
测量仪器包括全站仪、GPS定位仪、测距仪等，能够有效地提高施工的精度和效率。
同时，测量仪器还可以根据需要进行数据处理和分析，具有一定的智能化。
7. 泵车泵车是桥梁施工中常用的机械设备，主要用于混凝土的泵送工作。
泵车具有泵送距离远、泵送效率高的特点，能够满足桥梁施工中对混凝土的需求。
同时，泵车还可以根据需要进行搅拌和泵送一体化作业，具有一定的便捷性。
二、施工机械的作用1. 提高施工效率施工机械的使用能够有效地提高施工效率，减少人力和时间的浪费。
桥梁建设主要施工机械设备表
桥梁建设主要施工机械设备表本文档旨在提供桥梁建设主要施工机械设备的清单和相关信息。
以下是施工过程中常用的主要机械设备：1. 推土机- 功能：用于挖掘和推动土壤、岩石和其他材料。
- 型号：CAT D9、Komatsu D155。
- 购买或租赁：通常租赁使用。
2. 挖掘机- 功能：用于挖掘土壤、岩石和其他材料。
- 型号：CAT 320、Komatsu PC200。
- 购买或租赁：通常租赁使用。
3. 压路机- 功能：用于在土地上压实土壤和道路基层。
- 型号：Dynapac CC122。
- 购买或租赁：通常租赁使用。
4. 起重机- 功能：用于搬运重物和安装桥梁构件。
- 型号：XCMG QY50K、Tadano GR-500EX。
- 购买或租赁：根据具体项目需求决定。
5. 混凝土搅拌车- 功能：用于制备和搅拌混凝土。
- 型号：宇通H6、Zoomlion ZLJ5250GJBH。
- 购买或租赁：通常租赁使用。
6. 钢筋加工设备- 功能：用于加工和连接钢筋。
- 型号：TJK G2W、Jindi JBG-40D。
- 购买或租赁：通常租赁使用。
7. 桥梁检测设备- 功能：用于检测桥梁构件的质量和安全性。
- 型号：三和TH-RX50、伊顿EATON801。
- 购买或租赁：通常购买使用。
请注意，具体使用哪些机械设备应根据具体桥梁建设项目的要求和实际情况进行决定。
此列表仅供参考，具体需求还需要进行进一步调研和确定。
以上是桥梁建设主要施工机械设备的简要清单和信息。
如有任何疑问，请随时与我们联系。
