智能型超速离心机技术要求

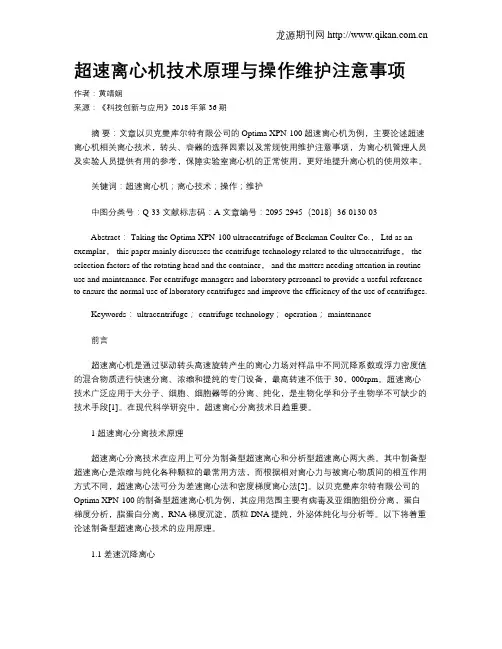

超速离心机技术原理与操作维护注意事项
超速离心机技术原理与操作维护注意事项作者：黄靖娴来源：《科技创新与应用》2018年第36期摘要：文章以贝克曼库尔特有限公司的Optima XPN-100超速离心机为例，主要论述超速离心机相关离心技术，转头、容器的选择因素以及常规使用维护注意事项，为离心机管理人员及实验人员提供有用的参考，保障实验室离心机的正常使用，更好地提升离心机的使用效率。
关键词：超速离心机；离心技术；操作；维护中图分类号：Q-33 文献标志码：A 文章编号：2095-2945（2018）36-0130-03Abstract： Taking the Optima XPN-100 ultracentrifuge of Beckman Coulter Co.， Ltd as an exemplar， this paper mainly discusses the centrifuge technology related to the ultracentrifuge， the selection factors of the rotating head and the container， and the matters needing attention in routine use and maintenance. For centrifuge managers and laboratory personnel to provide a useful reference to ensure the normal use of laboratory centrifuges and improve the efficiency of the use of centrifuges.Keywords： ultracentrifuge； centrifuge technology； operation； maintenance前言超速离心机是通过驱动转头高速旋转产生的离心力场对样品中不同沉降系数或浮力密度值的混合物质进行快速分离、浓缩和提纯的专门设备，最高转速不低于30，000rpm。
超速离心机
超速离心机一、工作要求1.1 电源要求：220V±10%交流，50/60Hz;输电线能承受25A或更高的电流；接地良好。
配备交流单相220V、容量25A、带有过载保护的空气开关的独立线路1.2 温度：2-40℃1.3 相对湿度：45-85%二、技术参数*2.1、最高转速≥100,000rpm，最大离心力≥803,000g,2.2、转速精密度：≤±2rpm，2.3、真正的样品目视平衡，最大不平衡量为±5mm。
2.4、真空密封变频电机驱动系统，直接驱动，无需更换碳刷。
*2.5、驱动部（电机和轴）十年免费保用2.6、空气冷却马达，无需使用CFC或其它化学冷却液2.7、离心腔采取半导体制冷，无需压缩机。
2.8、温度设定范围：0-+40℃，1℃步进。
2.9、转头温度控制精度：±0.5℃，利用红外检测器监测温度2.10、制冷设计：6个半导体制冷模块采用串并联设计2.11、自动干燥系统，可使离心室在每次离心后保持干燥*2.12、真空度最小可达：≤0.13Pa。
2.13、面板上显示高、中、低真空度2.14、内设脱湿装置，3小时内排出50ml水2.15、LED显示器：面板前部具有一个47cm长的LED显示器，可呈现不同的颜色，发光模式，亮度，以显示不同的操作状态2.16、LCD彩色触摸屏：6.5英寸，触摸式操作，具备离心力，离心时间的适时设定功能。
触摸屏显示语言有11种可选（中文，英语，日语，法语，德语，意大利语，韩语，荷兰语，葡萄牙语，俄语，西班牙语）2.17、提前预设需要延时启动的离心时间和结束时间，具备仪器预冷功能。
2.18、具有RTC（实际时间控制功能），可设置离心的起始时间和结束时间，及运行参数2.19、加减速模式：10级加速，10级减速（包括自由滑行）。
2.20、程序化操作：可存储≥1000个程序（30个步骤的）。
2.21、标准接口：USB (x2), LAN (x1)。

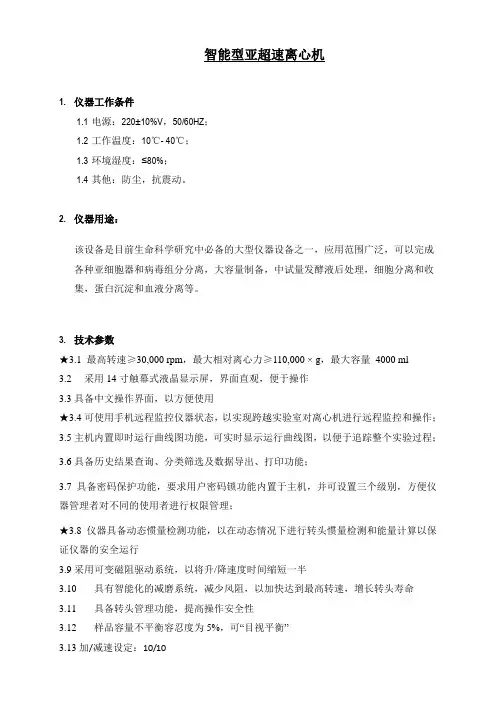

智能型亚超速离心机
智能型亚超速离心机1.仪器工作条件1.1电源：220±10%V，50/60HZ；1.2工作温度：10℃- 40℃；1.3环境湿度：≤80%；1.4其他：防尘，抗震动。
2.仪器用途：该设备是目前生命科学研究中必备的大型仪器设备之一，应用范围广泛，可以完成各种亚细胞器和病毒组分分离，大容量制备，中试量发酵液后处理，细胞分离和收集，蛋白沉淀和血液分离等。
3.技术参数★3.1最高转速≥30,000 rpm，最大相对离心力≥110,000 × g，最大容量4000 ml3.2采用14寸触幕式液晶显示屏，界面直观，便于操作3.3具备中文操作界面，以方便使用★3.4可使用手机远程监控仪器状态，以实现跨越实验室对离心机进行远程监控和操作；3.5主机内置即时运行曲线图功能，可实时显示运行曲线图，以便于追踪整个实验过程；3.6具备历史结果查询、分类筛选及数据导出、打印功能；3.7具备密码保护功能，要求用户密码锁功能内置于主机，并可设置三个级别，方便仪器管理者对不同的使用者进行权限管理；★3.8仪器具备动态惯量检测功能，以在动态情况下进行转头惯量检测和能量计算以保证仪器的安全运行3.9采用可变磁阻驱动系统，以将升/降速度时间缩短一半3.10具有智能化的减磨系统，减少风阻，以加快达到最高转速，增长转头寿命3.11具备转头管理功能，提高操作安全性3.12样品容量不平衡容忍度为5%，可“目视平衡”3.13加/减速设定：10/103.14时间设定：1分钟至99:59小时，另有连续时间运行(HOLD) 选择3.15区带/连续流操作界面以流程图显示，简单、直观，便于操作3.16可选配生物安全转头及HEPA过滤膜，防止样品悬浮粒子扩散到空气中3.17安全操作功能包括转头不平衡检测、超速保护、超温保护等；有生物安全转头及样品分离袋可供选择3.18转头为钢合金材质3.19原厂提供维修服务4. 附件及零配件4.1.30,000rpm 主机一台；4.2.30000rpm&50mL钛合金转头一套；4.3.50mL 离心管12支4.4.16000rpm&250mL超轻钢合金定角转头一套；4.5.250mL离心瓶12支；4.6.10000rpm&500mL 合金定角转头一套；4.7.500mL 离心瓶12支。

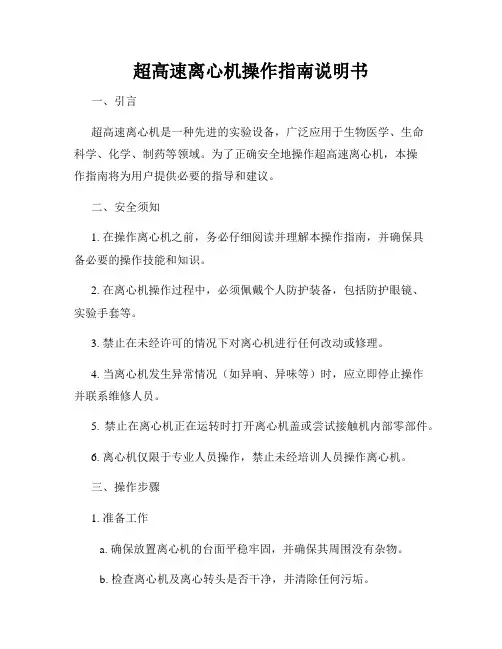

超高速离心机操作指南说明书
超高速离心机操作指南说明书一、引言超高速离心机是一种先进的实验设备，广泛应用于生物医学、生命科学、化学、制药等领域。
为了正确安全地操作超高速离心机，本操作指南将为用户提供必要的指导和建议。
二、安全须知1. 在操作离心机之前，务必仔细阅读并理解本操作指南，并确保具备必要的操作技能和知识。
2. 在离心机操作过程中，必须佩戴个人防护装备，包括防护眼镜、实验手套等。
3. 禁止在未经许可的情况下对离心机进行任何改动或修理。
4. 当离心机发生异常情况（如异响、异味等）时，应立即停止操作并联系维修人员。
5. 禁止在离心机正在运转时打开离心机盖或尝试接触机内部零部件。
6. 离心机仅限于专业人员操作，禁止未经培训人员操作离心机。
三、操作步骤1. 准备工作a. 确保放置离心机的台面平稳牢固，并确保其周围没有杂物。
b. 检查离心机及离心转头是否干净，并清除任何污垢。
c. 确认离心转头的容量和转速限制，不得超过规定数值。
d. 根据需要选择合适的离心转头，并确保其正确插入离心机主体上的插槽。
2. 样品装载a. 在进行样品装载前，必须确保样品已经被封装在合适的容器中，以防泄漏或气味扩散。
b. 检查样品容器是否干净完整，并确保样品量符合离心机转头容量的限制。
c. 将样品容器平衡地放置在离心转头的相应位置上，并确保盖好样品容器盖。
3. 参数设置a. 打开离心机电源，并按照说明书上的要求进行操作面板上的参数设置，包括转速、离心时间等。
b. 根据实验要求选择合适的离心模式，如常规（固定转速）模式、温控模式等。
4. 启动离心机a. 确认所有设置参数正确无误后，轻轻关上离心机盖，确保盖紧。
b. 按下启动按钮，离心机将开始运转，转速逐渐达到设定值，并开始倒计时。
5. 离心结束a. 当离心时间结束时，离心机将自动停止转动。
在打开离心机盖之前必须确保运转已完全停止。
b. 打开离心机盖时，请小心手部的位置，避免受伤。
四、维护保养1. 每次使用离心机后，应及时清理离心转头和离心机主体，并确保干燥。
超级离心机技术方案
超级离心机技术规格书设备名称: 超级焦油三相离心机(阿法拉伐) P2-3252009年11月2日一. 超级离心机技术规格：1．用途：脱除焦油中的水和焦油渣。
2．操作环境极端最高温度38.9℃极端最低温度-28。
2℃年平均最高温度℃年平均最低温度℃当地大气压:夏季平均气压：1002.2hPa冬季平均气压: 1023.4hPa环境湿度：最冷月平均相对湿度：52％最热月平均相对湿度：79％年平均降雨量：678.3m海拔高度：90.00m抗震设防烈度：7度安装位置室外3．技术要求3.1设备处理能力介质：焦油处理量：8~9t/h焦油中＞100μ渣：入口≤10％出口≤0。
1％焦油中水: 入口≤10%出口≤2%3。
2 介质温度＜100℃介质压力0.2～0。
3MPa（表）4．设备结构：卧式螺旋卸料5．使用寿命：螺旋体与转筒输送介质的耐磨层使用寿命5年，轴承、密封件一年。
5．设备材料：由甲方指定6．电源：380V 50HZ7．供货范围：2台每台主要包括本体1台、转筒驱动电机1台、螺旋驱动电机1台、主控制柜1套、现场控制柜1套、机器连接软管1套、进料流量计及调节阀1套、维修专用工具及备品备件等.驱动电机外形尺寸按 IEC60072-1规定。
卖方提供设备安装图及相关技术文件.二. 超级焦油三相分离离心机工艺保证值及规格：2。
1. 工艺保证值:2。
1.1. 设备型号P2—3252。
1.2单机进料8～9t/h,其中最高含固率≤10.0％。
2。
1.3 分离后焦油中含固率≤0.1%（颗粒大于100µ）2。
1。
4 分离后焦油中含水率≤2％2。
2. 卧式离心分离机规格:机型: P2—325，为逆流卧式螺旋卸料沉降离心机，由圆锥圆柱型转筒和内螺旋构成，在离心力作用下可对物料进行每天24小时连续的三相分离。
结构：柱锥形卧螺离心机，圆锥圆柱型转筒、内螺旋、罩壳、电机、行星减速机、变频器及控制系统、机座、轴承座组合、隔震垫、地脚螺栓等组成。

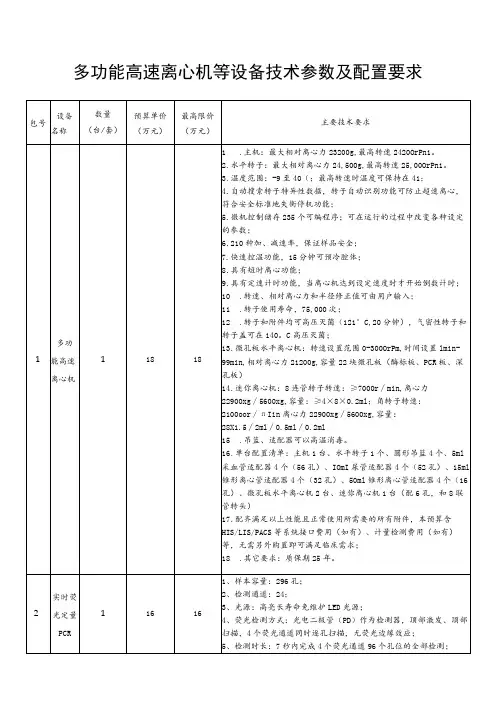

多功能高速离心机等设备技术参数及配置要求
15、其它要求：质保期25年，本项目仅限国产产品投标。
3
床单
位消
毒机
1
0.8
4.自动搜索转子特异性数据，转子自动识别功能可防止超速离心，符合安全标准地失衡停机功能；
5.微机控制储存235个可编程序；可在运行的过程中改变各种设定的参数；
6.210种加、减速率，保证样品安全；
7.快速控温功能，15分钟可预冷腔体；
8.具有短时离心功能；
9.具有定速计时功能，当离心机达到设定速度时才开始倒数计时；
2.手臂伸入检测功能：手臂伸入臂筒时，感知测量开始，启动语音引导；
3.测量精度：压力：±3mmHg;脉搏：±2%或土2次/分（取最大者）；
4.肘部位置传感器：电子肘部位置传感器，并有图标提示手臂放置位置是否正确；
5.臂简角度调节：自动上下浮动式臂筒；
6.平均测量模式：可进行2-3次的测量，并自动得出平均值；
7.单台主要配置要求：7.1主机1台；7.2搁手板1块；
8.配齐满足以上性能且正常使用所需要的所有附件，本预算含HIS/LIS/PACS等系统接口费用（如有）、计量检测费用（如有）等，无需另外购置即可满足临床需求；
9.其它要求：质保期25年，本项目仅限国产产品投标。
7
电动
吸引
器
5
0.3
1.51.极限负压值≤来自.08MPa;10.转速、相对离心力和半径修正值可由用户输入；
11.转子使用寿命，75,000次；
高速离心机技术参数
高速离心机技术参数★1、转速：≥15000rpm∕分；转速精度：≤IOOrpm★2、相对离心力控制及显示范围：≥18000g o3、类型：台式，无刷变频电机驱动。
4、容量：6*1.5ml∕2.0ml5、定时范围：0〜99分钟，具备瞬间离心及连续离心方式。
6、运行程序25个，转速/相对离心力两种控制方式，自动计算及显示相对离心力，随时可切换。
★7、噪音：≤65dB8、智能化控制、简单方便地操作、触摸面板，同时显示设定参数和运行参数。
设有减震装置，减少振动，运行平稳。
商务要求一、（本项目商务要求为不允许负偏离的实质性要求和条件）1、所有货物（包括零部件）须为全新的、未使用过的原装正品。
提交货物（含相关服务）的技术参数和配置应与招标文件的要求及其投标文件的技术要求（如果被评委会接受的话）相一致。
若招标文件及投标文件中无相应说明，则以国家有关部门最新颁布的相应标准及规范为准。
2、所有货物必须符合《医疗器械标准管理办法》等国家相关强制性要求。
2.1投标人所投高速离心机须在投标文件中提供符合以下条件之一的相应材料，否则视为商务要求未完全响应：条件一：医疗器械的第一类医疗器械备案凭证复印件和第一类医疗器械备案信息证明材料复印件。
条件二：医疗器械注册证复印件和医疗器械注册登记表复印件（医疗器械注册证批准日期为2016年7月1日以后的，无需提供医疗器械注册登记表），否则视为商务要求未完全响应。
3、技术支持3.1中标人应向招标人提供全方位及时而有效的技术支持和服务。
3.2中标人负责供货、运输并安装调试完毕。
4、质保及售后服务：4.1高速离心机须提供至少5年及以上的整套设备免费质保服务，费用均已包含在投标总报价中。
免费质保期满后，应提供优先的有偿售后服务及按不高于投标文件中主要配件、易损件清单所报价格供应原厂零配件等。
软件终身免费升级、免费使用。
4.2中标人须设有维修服务电话，负责解答用户在货物使用中遇到的问题，及时提出解决问题的建议和操作方法。
超速离心机操作应用及基本理论
超速离心机操作应用及基本理论高速离心机、超速离心机在医学生物领域里的实验室、医院、大中院校、科研单位等用于分离细胞和细菌;纯化和分离病毒、RNA、DNA、质粒和蛋白质等生物大分子。
下面简单介绍离心机操作、离心过程注意事项、离心技术等方面的常识。
1基本操作l)电源开启。
2)选择时间:按“time”选定时间后按“enter，，。
3)选择温度:按“temp”选定温度后按“enter”。
4)选择速度:按“甲m，’选定速度后按“enter”。
5)样品准备:高速离心机离心管样品加量多少都可以，但不能超过本管容量，一定要加盖平衡(差别不能过大)对称放人转子中。
高速离心机大多是角转子。
离心管容量50一5加mL 等。
超速离心机就不同于高速机，要求条件高，它有多种转子，角式、水平式，垂直式，还有区带转子，样品加人一定要满，尤其水平转子。
角转子加盖封盖以不外溢为准，平衡要用精确度高的天平，连同套管(水平)及盖子和螺丝(角转子)一起平衡。
对称放置和悬挂。
离心管容量5一30mL等。
6)转子准备:一般医学生物领域要离心的样品都要求低温，为保活性，所以要在离心前一个小时将转子放人冰箱冷藏室降温。
7)样品平衡好后，水平转子对称悬挂，角转子对称放置。
有提手的将转子提起，对准离心机转轴轻轻放置，切记一定要将把手拿下。
没有提手的用双手握两侧，对准转轴放置，确定放好后，关门启动(高速离心机一般没有真空系统，而超速离心机都有)。
8)离心完毕:高速离心机待转子停止、蜂鸣器响，方可打开门，超速离心机待放完真空、蜂鸣器响，方可开门，取出转子及样品，清洁转子及离心机腔体。
9)关闭电源，做好记录。
10)为让水汽蒸发，不要马上关离心机盖。
2离心过程注意事项l)离心转头的选用:离心中常用的是角转子和水平转子。
角转子常用来差速离心分离s(沉降系数)值相差较大(1:10)的样品。
水平转子常用于密度梯度和等密度离心。
另有一种垂直转子很少用，此转子主要用于等密度离心，以缩短离心时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能型超速离心机技术要求
1.温度控制系统
1.1. 离心室采用八块半导体制冷元件的固态制冷系统
1.2.利用热敏电阻和红外检测温度，准确度为±0.3︒C，设定温度范围 0 至 40︒C；
1.3. 环境操作温度范围为100C 至400C
1.4. 自动干燥系统，可使离心室在每次离心后保持干燥
2.真空系统
2.1. 真空度显示精度：1 micron
★2.2. 真空度少于 5 microns (0.7 Pa) ，面板上数字化显示真空度的数值.
2.3. 内设脱湿装置，可于3小时内排出10mL水.
3. 驱动系统
3.1．真空密封变频电机驱动系统，无碳刷，直接驱动
3.2. 最高转速100,000 rpm，最大相对离心力≥802,400 xg;
转速控制精度: ± 2 RPM
3.3. 目视平衡，样品量不平衡容忍度为± 10% 或±5mL
4. 控制、操作系统
4.1 大屏幕液晶屏显示，触幕式操作，带中文操作系统
4.2. 可预设实验开始或结束时间，及备有仪器预冷功能
4.3. 时间设定范围至999小时59分钟，另有连续时间运行 (HOLD) 选择
4.4. 10个加速，11个减速选择
4.5. 无限程序储存，且每个程序可设定30个步骤，以满足实验需求
★4.6可以使用手机或计算机远程监控仪器状态，以实现跨越实验室对离心机进行远程监控和操作，并可以本机模拟以下实验过程：
a)RNA最佳/最快沉降运行
b)替代转头运行
c)颗粒沉降运行
d)速率区带运行
e)质粒最佳分离运行
4.7 仪器可实时显示运行曲线图，以便于追踪整个实验过程
4.8 化学试剂耐受性数据库内置主机内，便于离心不同样品时离心管的选择；
4.9 具备密码保护功能，要求用户密码锁功能内置于主机软件，并可设置三个级别，方便仪器管理者对不同的使用者进行权限管理；
4.10区带/连续流操作具备授权功能，以便于对使用者进行权限管理；区带/连续流操作界面以流程图显示，简单、直观，便于操作；
4.11具备电子签名功能，以便于在运行记录中添加电子签名及备注；
★5. 安全操作设计
5.1. 转头动态惯量检测 (Dynamic Rotor Inertia Check)，若发现有超速情况，会自动设至最高容许转速
5.2. 可配备Top-loading安全水平转头。
6.转头配置：
6.1（定角转头） 8x13.5ml定角转头一套,最高转速90,000rpm,最大离心力694,000xg；
6.2（定角转头） 8x39ml定角转头套装，最高转速70,000rpm,最大离心力504,000xg；
6.3（水平转头）6x17ml插入式水平转头套装，最高转速32,000rpm，最大离心力187,000xg。
