井巷工程课程设计
井巷工程课程设计一、引言井巷工程是煤矿开采中的重要环节，其安全稳定运行对于煤矿生产具有重要意义。
本文将围绕井巷工程课程设计展开讨论，包括课程设计的目的、内容和方法等方面。
二、课程设计目的1. 培养学生的实践能力井巷工程是一门实践性很强的学科，需要学生通过实践来掌握其中的知识和技能。
因此，井巷工程课程设计旨在培养学生的实践能力，让他们能够在实际工作中运用所学知识和技能。
2. 提高学生的综合素质井巷工程涉及多个学科领域，如地质学、力学、材料科学等，需要学生具备较为广泛的知识储备。
因此，井巷工程课程设计还旨在提高学生的综合素质，培养他们具备较为广泛的知识储备和较强的综合分析能力。
三、课程设计内容1. 选题阶段选题是整个井巷工程课程设计中最为关键的环节。
在选题阶段，需要考虑以下几个方面：（1）实际性：选题应当与实际工作相结合，具有一定的应用价值。
（2）难度适宜：选题难度应当适宜学生的水平，既不能过于简单，也不能过于困难。
（3）可行性：选题应当具有一定的可行性，学生能够在规定的时间内完成。
2. 调研阶段在课程设计中的调研阶段，需要学生通过查阅文献、实地考察等方式来了解所选课题的相关知识和背景。
调研阶段主要包括以下内容：（1）文献查阅：通过查找相关文献来了解所选课题的相关知识和背景。
（2）实地考察：通过实地考察来了解所选课题的现场情况，并对所采集到的数据进行整理和分析。
3. 设计阶段在设计阶段，学生需要根据已经获得的调研材料，结合自身所学知识和技能，制定出具体的井巷工程方案。
设计阶段主要包括以下内容：（1）方案制定：根据调研材料和自身所学知识，制定出具体的井巷工程方案。
（2）技术计算：对所制定的方案进行技术计算，包括力学分析、材料计算等。
4. 实施阶段在实施阶段，学生需要根据已经制定好的方案进行实际操作，并对所采集到的数据进行整理和分析。
实施阶段主要包括以下内容：（1）现场操作：根据已经制定好的方案进行现场操作，并对所采集到的数据进行记录和整理。

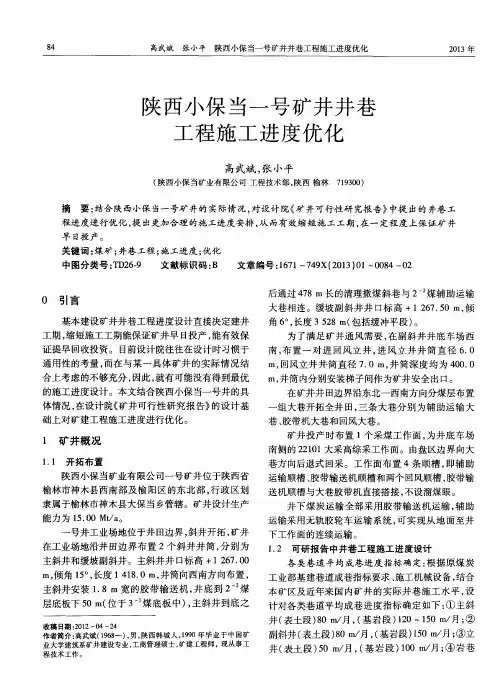

陕西小保当一号矿井井巷工程施工进度优化
