[工学]电工电子学练习题
电工电子学练习题及答案..
《电工电子学》练习题班级学号姓名南京工业大学二零一四年第1章 电路的基本概念1. 1 图中，五个元件代表电源或负载。
电压和电流的参考方向如图所示。
通过测量得知：A 41-=I ，A 62=I ，A 103=I ，V 1401=U ，V 902-=U ，V 603=U ， V 804-=U ，V 305=U ，试标出各电流的实际方向和各电压的实际极性，并指出哪些元件是电源，哪些元件是负载？题1.1的电路1.2 一电器的额定功率W 1N =P ，额定电压V 100N =U 。
今要接到V 200的直流电源上，问应选下列电阻中的哪一个与之串联，才能使该电器在额定电压下工作。
（1） 电阻值ΩK 5，额定功率2W ； （2） 电阻值ΩK 10，额定功率W 5.0； （3） 电阻值ΩK 20，额定功率W 25.0； （4） 电阻值ΩK 10，额定功率W 2。
1.3 有一直流电源，其额定功率W 200N =P ，额定电压V 50N =U ，内阻Ω=5.00R ，负载电阻R 可以调节，其电路如图所示。
试求（1） 额定工作状态下的电流及负载电阻； （2） 开路状态下的电源端电压； （3） 电源短路状态下的电流。
1.4 在图示电路中，已知V 101=U ，V 41=E ，V 22=E ，Ω=41R ，Ω=22R ， Ω=53R ， 1、2两点间处于开路状态，试计算开路电压2U 。
题1.4的电路1.5 求图示电路中开关S闭合和断开两种情况下a、b、c三点的电位。
题1.5的电路1.6 求图示电路中A点的电位。
题1.6的电路第2章 电路分析方法2.1 在图示电路中，R 1=R 2=R 3=R 4=30Ω，R 5=60Ω，试求开关S 断开和闭合时a 和b 之间的等效电阻。
2.2 用电源等效变换法求图示电路中6Ω电阻中的电流I 。
R 1 ab题2.1的电路图8 Ω题2.2的电路图2.3 电路如图所示，已知U S1=24V ，U S2=16V ，I S =1A ，R 1=R 2=8Ω，R 3=4Ω。
电工电子试题及答案
电工电子试题及答案一、单项选择题（每题2分，共20分）1. 电流的单位是（）。
A. 伏特B. 安培C. 瓦特D. 欧姆答案：B2. 在电路中，电阻的单位是（）。
A. 欧姆B. 伏特C. 安培D. 瓦特答案：A3. 以下哪种元件是二极管（）。
A. 电阻B. 电感C. 电容D. 晶体管答案：D4. 交流电的周期表示（）。
A. 电压变化一次的时间B. 电流变化一次的时间C. 电压和电流变化一次的时间D. 电压和电流变化两次的时间5. 电路中电流的参考方向是（）。
A. 从正极到负极B. 从负极到正极C. 任意方向D. 从电源到负载答案：A6. 欧姆定律表明电压、电流和电阻之间的关系是（）。
A. V = IRB. V = RIC. I = VRD. I = RV答案：A7. 电容器的单位是（）。
A. 欧姆B. 法拉C. 安培D. 瓦特答案：B8. 以下哪种波形是正弦波（）。
A. 方波B. 锯齿波C. 正弦波D. 脉冲波答案：C9. 电路中的功率表示为（）。
B. P = V^2/RC. P = I^2RD. P = V/I答案：A10. 电感的单位是（）。
A. 欧姆B. 法拉C. 亨利D. 安培答案：C二、多项选择题（每题3分，共15分）1. 以下哪些是电子元件（）。
A. 电阻B. 电感C. 电容D. 晶体管答案：ABCD2. 以下哪些是直流电的特性（）。
A. 电流方向不变B. 电流大小不变C. 电流方向和大小都不变D. 电流方向和大小都变化答案：ABC3. 以下哪些是电磁波的特性（）。
A. 传播速度等于光速B. 传播不需要介质C. 可以携带信息D. 可以产生电流答案：ABCD4. 以下哪些是电路的基本组成部分（）。
A. 电源B. 负载C. 导线D. 开关答案：ABCD5. 以下哪些是电流的效应（）。
A. 热效应B. 磁效应C. 化学效应D. 机械效应答案：ABCD三、判断题（每题1分，共10分）1. 电流总是从电源的负极流向正极。

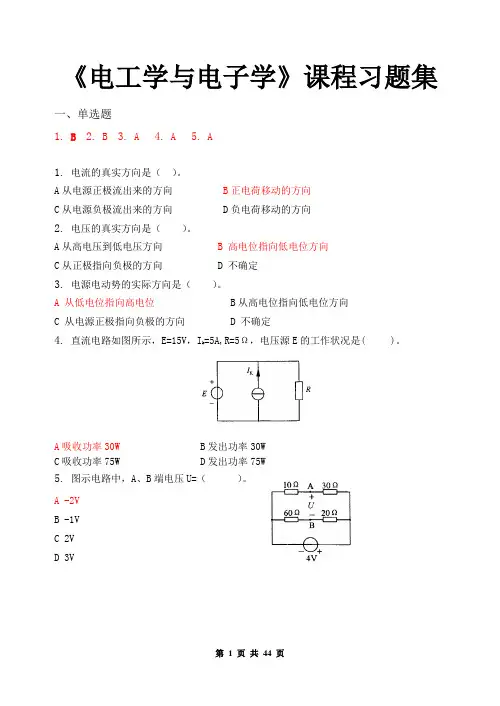

电工学与电子学_习题集(含答案)
《电工学与电子学》课程习题集一、单选题1. B2. B3. A4. A5. A1.电流的真实方向是（）。
A从电源正极流出来的方向 B正电荷移动的方向C从电源负极流出来的方向 D负电荷移动的方向2.电压的真实方向是（）。
A从高电压到低电压方向 B 高电位指向低电位方向C从正极指向负极的方向 D 不确定3.电源电动势的实际方向是（）。
A 从低电位指向高电位 B从高电位指向低电位方向C 从电源正极指向负极的方向D 不确定4.直流电路如图所示，E=15V，I k=5A,R=5Ω，电压源E的工作状况是( )。
A吸收功率30W B发出功率30WC吸收功率75W D发出功率75W5.图示电路中，A、B端电压U=（）。
A -2VB -1VC 2VD 3V7. A8. A9. A10. C6.某元件两端的电压、电流如下图所示，则此元件的功率为（）。
A P=6W，吸收电功率B P=6W，发出电功率C P=-6W，吸收电功率D P=-6W，发出电功率7.在直流电路的计算中，若选择了某一方向为电流的参考方向。
求解出来的电流或电压是正值。
则表示参考方向与实际方向（）。
A相同 B相反 C不一定8.在直流电路的计算中，若选择了某一方向为电流的参考方向。
求解出来的电流或电压是负值。
则表示参考方向与实际方向（）。
A相反 B相同 C不一定9.在列写回路电压方程时，若选择了电路图中电流的参考方向。
问：电压、电动势的方向应（）。
A 与电流的参考方向一致 B电压与电流一致，电动势与电流相反C 与电流的参考方向相反D 以上均不是10.下图所示电路中I为( )A 2AB 3AC 5AD 8A11. D12. D13. B15. C11. 任何一个有源二端线性网络的戴维南等效电路是( )A 一个理想电流源和一个电阻的并联电路B 一个理想电流源和一个理想电压源的并联电路C 一个理想电压源和一个理想电流源的串联电路D 一个理想电压源和一个电阻的串联电路12. 下面关于理想电压源说法错误的是（ ）。
电工电子学考试题及答案
电工电子学考试题及答案一、选择题（每题1分，共20分）1. 电阻是指材料对电流的阻碍程度。
下列哪种材料电阻最小？A. 铜B. 铁C. 木材D. 高分子材料2. 以下哪个元件可用于将交流电转换为直流电？A. 电容器B. 二极管C. 变压器D. 三极管3. 电流的单位是：A. 欧姆B. 安培C. 瓦D. 伏特4. 在电阻中，功率的计算公式是：A. P = U * IB. P = I / UC. P = U / ID. P = U + I5. 下列哪个元件可用于放大电流信号？A. 二极管B. 变压器C. 三极管D. 电容器6. 以下哪个器件常用于控制电流的流动方向？A. 电容器B. 电阻器C. 二极管D. 三极管7. 对于串联电路，下列哪个陈述是正确的？A. 电压总和等于电流总和B. 电阻总和等于电流总和C. 电阻总和等于电压总和D. 电流总和等于电压总和8. 以下哪个元件可用于将直流电转换为交流电？A. 电容器B. 二极管C. 变压器D. 三极管9. 下列哪个元件常用于控制电流的大小？A. 电容器B. 电阻器C. 二极管D. 三极管10. 对于并联电路，下列哪个陈述是正确的？A. 电压总和等于电流总和B. 电阻总和等于电流总和C. 电阻总和等于电压总和D. 电流总和等于电压总和11. 在直流电路中，电流的流动方向是：A. 从正极到负极B. 从负极到正极C. 双向流动D. 无法确定12. 下列哪个器件常用于放大电压信号？A. 二极管B. 变压器C. 三极管D. 电容器13. 在电阻中，电流的计算公式是：A. I = U * RB. I = R / UC. I = U / RD. I = U + R14. 阻抗是指电路对交流电流的阻碍程度。
下列哪个元件对交流电流阻力最小？A. 电感器C. 电容器D. 没有区别15. 下列哪个元件常用于控制电压的大小？A. 电容器B. 电阻器C. 二极管D. 三极管16. 以下哪种材料是半导体？A. 铜B. 铁C. 硅D. 铝17. 电压是指电路中的电势差，其单位是：A. 安培B. 瓦特C. 伏特18. 以下哪种材料是绝缘体？A. 铜B. 铁C. 铝D. 玻璃19. 电感是指材料储存电磁能量的能力。
工科--电工电子试题库(附答案)
子技术试题一、填空题 1、电路如图1所示，U= 伏。
答案：5V2、电路如图2所示，当开关K 打开时，V A = V ，V B = V ，U AB = V ； 当开关K 闭合时，V A = V ，V B = V ，U AB = V 。
答案：当开关K 打开时，V A = 10 V ，V B = 0 V ，U AB = 10 V ； 当开关K 闭合时，V A = 10 V ，V B = 4 V ，U AB = 6 V 。
3、电路图3的电流I= 安，U A = 伏，U B = 伏；U C = 伏，U BC = 伏。
答案：I= 0.001 安，U A = 5 伏，U B = 2 伏；U C = 0 伏，U BC = 2 伏。
4、如图4所示电路，则B 、C 间的等效电阻R BC = ，A 、C 间的等效电R AC =若在A 、C 间加10V 的电压时，则图中电流I= A 。
答案：R BC = 4Ω，R AC = 10Ω，I= 1 A 。
则电流源的I S = A ，R 0= Ω。
答案：I S = 10 A ，R 0= 0.5 Ω。
6、如图6所示图中，若U=10V ，I=2A ，则元件A 的功率P A= W ，此元件是（吸收或输出）功率；元件B 的功率P B = W ，此元件是 （吸收或输出）功率。
答案：P A = 20 W ，此元件是 吸收 （吸收或输出）功率；元件B 的功率P B = -20 W ，此元件是 输出 （吸收或输出）功率。
7、如图7答案：I 38、把一只110V 、9W 的指示灯接在380V 的电源上，应串联 欧的电阻，串接电阻的功率为 W 。
答案：应串联 3300 欧的电阻，串接电阻的功率为 22 W 。
9、有只额定值分别为40Ω、10W 的电阻，其额定电流为 A ，额定电压为 V 。
答案：额定电流为 0.707 A ，额定电压为 20 V 。
10、在如图8所示的电路中，已知I 1=1A ，I 2=3A ，I 5= 4.5A ，则I 3= A ，I 4= A ，则I 6= A 。

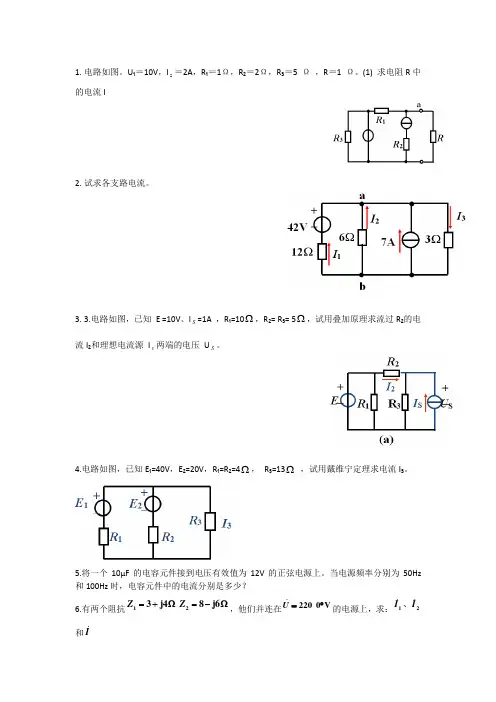

《电工电子学》练习题
1.电路如图。
U₁＝10V，Is＝2A，R₁＝1Ω，R₂＝2Ω，R₃＝5 Ω，R＝1 Ω。
(1) 求电阻R中的电流I2.试求各支路电流。
3.3.电路如图，已知E =10V、IS=1A ，R₁=10Ω，R₂= R₃= 5Ω，试用叠加原理求流过R₂的电流I₂和理想电流源Is 两端的电压US。
4.电路如图，已知E₁=40V，E₂=20V，R₁=R₂=4Ω，R₃=13Ω，试用戴维宁定理求电流I₃。
5.将一个10μF的电容元件接到电压有效值为12V的正弦电源上。
当电源频率分别为50Hz 和100Hz时，电容元件中的电流分别是多少？6.有两个阻抗j4Ω31+=Z j6Ω82-=Z，他们并连在V220︒=U 的电源上，求：21II、和I7.一星形联结的三相电路，电源电压对称。
设电源电压V AB ）（︒+=30t 314sin 2380u 。
负载为点灯组，若Ω===5C B A R R R ,求线电流及中性线电流N I .8.已知：5.37,300,4,12=Ω=Ω==βK R K R V U B C CC ,求CE U9.电路如下图所示，已知 R ₁= 10K Ω，uf A = -10 。
求：1. F R 、R ₂ ；10.分析下图的逻辑图，列出逻辑状态表11.设计一个三变量奇偶检验器。
要求: 当输入变量A、B、C中有奇数个同时为“1”时，输出为“1”，否则为“0”。
用“与非”门实现。
1.试用电压源与电流源等效变换的方法计算图示电路中1Ω电阻中的电流2.电路如图：已知：E₁=50 V、E₂=30 V、I1S =7 A、I2S=2 A、R₁=2Ω、R₂=3Ω、R₃=5Ω，试求：各电源元件的功率。
3.电路如图，已知E =10V、IS=1A ，R₁=10Ω，R₂= R₃= 5Ω，试用叠加原理求流过R₂的电流I₂和理想电流源Is 两端的电压US。
4.电路如图，已知E₁=40V，E₂=20V，R₁=R₂=4Ω，R₃=13Ω，试用戴维宁定理求电流I₃。
电工电子学考试题
一、是非判断（对的在括号内打“√”，错的打“×”）
1. 实际电压源外接负载，当负载开路时，该电压源内部有电流有功率损耗。
（×）
当负载开路时，理论上电压源内部不会有电流流过，因此不会有功率损耗。
2. 在电感性负载两端并联一合适大小的电容，可以提高功率因数减小线路的损耗。
（√）
通过并联电容，可以补偿电感负载的无功功率，从而提高功率因数，减少线路损耗。
3．电流的正方向就是电流的实际方向。
（×）
电流的正方向是人为规定的，可能与电流的实际方向相同，也可能相反。
4. 电压的极性（方向）是从高电位指向低电位。
（√）
电压的方向总是从高电位指向低电位。
5. 稳压二极管的稳压区是反向击穿区。
（√）
稳压二极管在反向击穿区工作时，其电压变化范围很小，因此可以用于稳压。
6. 晶体三极管和场效晶体管均为电流控制型器件。
（×）
晶体三极管是电流控制型器件，而场效晶体管是电压控制型器件。
1．右图所示电路中，输出功率的是
A．电压源 B．电流源C．电压源和电流源D．不能确定。
(完整版)工科--电工电子试题库(附答案)
答案：IS=10A，R0=0.5Ω。
6、如图6所示图中，若U=10V，I=2A，则元件A的功率PA=W，此元件是（吸收或输出）功率；元件B的功率PB=W，此元件是（吸收或输出）功率。
答案：PA=20W，此元件是吸收（吸收或输出）功率；元件B的功率PB=-20W，此元件是输出（吸收或输出）功率。
7、如图7所示的电路中，已知I1=0.01A，I2=0.3A，则I3=A。
答案：I3=0.29A。
8、把一只110V、9W的指示灯接在380V的电源上，应串联欧的电阻，串接电阻的功率为W。
答案：应串联3300欧的电阻，串接电阻的功率为22W。
9、有只额定值分别为40Ω、10W的电阻，其额定电流为A，额定电压为V。
答案：正向，反向。
57、三极管按其内部结构分为和两种类型。
答案：PNP，NPN。
58、三极管三个电极的电流存在关系。
答案： 。
59、三极管有三个工作状态，即、和状态，状态具有放大作用。
答案：放大、饱和、截止，放大。
60、三极管工作在截止状态时，相当于开关；工作在饱和状态时，相当为0.707A，额定电压为20V。
10、在如图8所示的电路中，已知I1=1A，I2=3A，I5=4.5A，则I3=A，I4=A，则I6=A。
答案：I3=4A，I4=0.5A，则I6=3.5A。
11、电路图如图9所示，则电路中的电流I=mA,Uab=V,Ubc=V,Va=V.
答案：I=1mA,Uab=4V,Ubc=4V,Va=10V.
答案：XL=20Ω，I=0.5A，P=0W。
26、在纯电容电路中，已知u=10sin(100t+30˚)V,C=20µF，,则该电感元件的感抗
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B
B
图-1
图-2
在图示1电路中，开关S在t=0瞬间闭合，若uC(0−)= 0V，则 i2(0+)为多少？。
由开关组成的逻辑电路如图2所示，设开关接通为“1”，断 开为“0”，电灯亮为“1”，电灯暗为“0”，则该电路为哪类门。
电路如题1图所示，已知I1＝1A，I2＝5A，I5＝4A，I4应 为多少？
(d)
600VA
在R，L串联的正弦交流电路中，R=40，XL=30，电路
的无功功率Q=480var，则视在功率S为( c )。
(a) 866VA
(b) 800VA
(c) 640VA
(d)
600VA
在图示正弦交流电路中，电压有效值U = 150 V，U2 = 100 V，电流有效值I = 10 A， 电路的有功功率 P = 900 W，电阻R2 = 6 。求电阻R1 ，感抗XL1及XL2。
Rb1=60KΩ, Rb2=20KΩ, Rc=6KΩ, RS=200Ω Re1=300Ω, Re2=2.7KΩ,RL=6KΩ,β=50, VBE=0.6V， 电容C1,C2,Ce 都足够大,试求： 1、静态工作点(IC,IB,VCE), 2、画出其小信号等效电路 3、放大倍数AV, 输入电阻Ri, 输出电阻R0
；从放大电路
输出端看进去的等效电阻称为
。
4、放大电路的静态工作点设置不当，会引起 失真或 失真。
5、测量某硅管BJT各电极对地的电压值如下，说明管子工作的区
域：（1）VC=6V、VB=0.7V、VE=0V，则管子工作的区域为 ；
（2）VC=3.6V、VB=4V、VE=3.3V，则管子工作的区域为 ；
电路如题2图所示，US1＝10V，US2＝2V，IS＝3A， R1＝R2 ＝4Ω，R3＝3Ω，R5＝R6 ＝10Ω按戴维南等效定 理将其等效成边图时，其电压源电压、内阻为多少？
1、硅二极管正向导通压降约为 V；锗二极管正向导通压降约为
V。
2、三极管电流放大作用是用较小的 电流去控制较大的 电流。
3、从放大电路输入端看进去的等效电阻称为
一个额定电压为220V、额定功率为200W的白炽灯（线性电阻） 与一个带有电阻的电感线圈串联后，外加频率为50HZ、电压是 220V的交流电源，测得电路电流I=0.5A,电路的功率因数COSΦ=0.6。 试求：
1.电路的总有功功率P； 2. 白炽灯消耗的实际功率PR； 3. 白炽灯两端电压UR； 4. 电感线圈的电阻RL和感抗XL； 5. 电感线圈的端电压URL。 根据给出的条:P=UICOSΦ=220X0.5X0.6=66W 白炽灯的电阻为：P=U×U÷R 所以R=242Ω 白炽灯消耗的实际功率 I×I×R=60.5W 白炽灯两端的电压 I×R=121V 电感线圈电阻I×I(RL+RD）=66 RL=22Ω 电感线圈的阻抗 193600=69696+XL×XL XL=352Ω
DC
QAnQCn
QBn
Q Q Q n1 n1 n1
C
B
A
000
000
100
100
110
110
101
101
011
011
001
001
010
010
111
111
电路如图所示，NA为线性有源二端网络，测得Uab=18V； 若将a、b短接，则短路电流为6A。试求NA在a、b处的戴 维宁等效电路。
（Uabo-18）/Ro+(24-18)/6=18/12
9.放大电路的静态工作电流过小，易引起输出波形饱和失 真，静态工作电流过大，易引起输出波形截止失真。
10、二进制数1001和二进制代码1001都表示十进制数9 。
已知图1中的US1=4V，IS1=2A。用图2所示的等效理想电流 源代替图1所示的电路，该等效电流源的参数为多少？
A
+
US1
-
_
A
IS
IS1
UL=0.5X352.7=176.34V
已知逻辑电路图及C，，的波形，列出逻辑状态转换表，说明其 逻辑功能（设Q0，Q1的初始状态均为“0”）。
在R，L并联的正弦交流电路中，R=40，XL=30，电路
的无功功率Q=480var，则视在功率S为( d )。
(a) 866VA
(b) 800VA
(c) 640VA
Uabo/Ro+24/6=6
可得Uabo=24V
Ro=12Ω
电路由JK触发器及与非门构成，试写出特性方程、驱动方程 和状态方程。该电路若在1K输入处以置0代替Qn，则电路功能是否 会改变？
1. 一个1/4W,100Ω的金属膜电阻，能够接在50V电源上使 用。 2. 输入电压 us(t)与其响应 i(t)同相位的条件是：RLC无 源网络的输入阻抗Zi(jω)的实部为零。 3.实际电流源的模型为理想电流源与电阻的串联组合。 4. 三极管输入电阻rbe与静态电流ＩE有关，因而rbe是 直流电阻。 5. 放大电路的三种组态都有电压放大作用。 6.稳压二极管在加正向偏压时，特性与普遍二极管一致。 7.电阻、电感、电容都是耗能的无源元件。 8.集成运算放大器工作在闭环状态时，就工作在线性区。
最大值:I=400÷100A U=0 V
i（t）=-2+4sinωt u(t)=200V
i
R1
XL 1
+
+
R2
u
u2
XL 2
－
－
时序逻辑电路如下图所示。
1.写出各触发器的驱动方程、状态方程； 2.列写状态转换表； 3.设QCQBQA初态为000，请画出八个CP脉冲下
QC、QB、QA
Q n 1 B
DB
QCn
Qn1 A
DA
QAnQBn
Qn1 C
（3）VC=6V、VB=4V、VE=3.7V，则管子工作的区域为 。
6、放大电路中，己知三极管三个电极的对地电位为VA= -9V， VB=-6.2V, VC=-6V, 则该三极管是 三极管，Ａ为 极，Ｂ为 极，Ｃ为 极。
7、三极管工作在饱和区时，发射结 ( ) ，集电结( )。
放大电路如图所示，己知VCC=12V,
写出右图的逻辑表达式F 异或逻辑式
A ≥1
B
11 ≥1
F ≥1
设二极管D1、D2、D3均
为理想，求输出电压uo
U0=-2V
化简逻辑表达式
已知uS=400sinωt V IS=4A，R1=R2=100Ω，ωL=1/ωC =50Ω。求：功率表读数、电流i(t)及电压u(t)。
I=-2A，U=2×100=200V
