施工现场临时用电配电箱标准化配置图集
施工现场临时用电配电箱标准化配置图集该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及住建部最新推广应用技术的规定，产品应通过CCC认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。
备注：下文中图片仅供参考。
一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。
（三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE 线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
（四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合住建部最新推广应用技术要求。
二、总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。

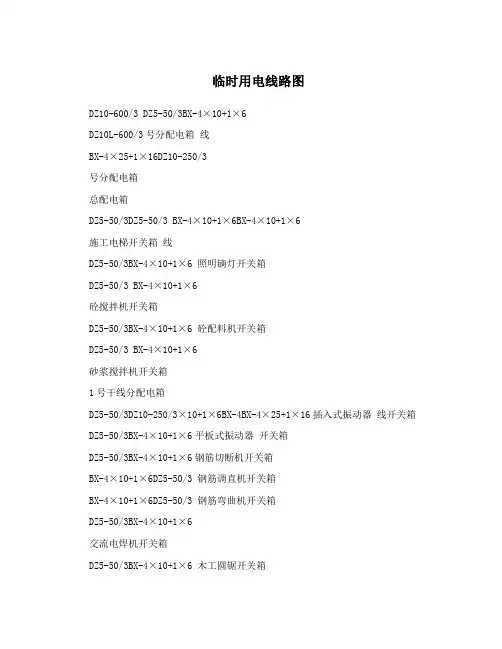

临时用电线路图
临时用电线路图DZ10-600/3 DZ5-50/3BX-4×10+1×6DZ10L-600/3号分配电箱线BX-4×25+1×16DZ10-250/3号分配电箱总配电箱DZ5-50/3DZ5-50/3 BX-4×10+1×6BX-4×10+1×6施工电梯开关箱线DZ5-50/3BX-4×10+1×6 照明镝灯开关箱DZ5-50/3 BX-4×10+1×6砼搅拌机开关箱DZ5-50/3BX-4×10+1×6 砼配料机开关箱DZ5-50/3 BX-4×10+1×6砂浆搅拌机开关箱1号干线分配电箱DZ5-50/3DZ10-250/3×10+1×6BX-4BX-4×25+1×16插入式振动器线开关箱DZ5-50/3BX-4×10+1×6平板式振动器开关箱DZ5-50/3BX-4×10+1×6钢筋切断机开关箱BX-4×10+1×6DZ5-50/3 钢筋调直机开关箱BX-4×10+1×6DZ5-50/3 钢筋弯曲机开关箱DZ5-50/3BX-4×10+1×6交流电焊机开关箱DZ5-50/3BX-4×10+1×6 木工圆锯开关箱2号干线分配电箱DZ5-50/3DZ15L-30/3BX-4×10+1×6BV-4×4+1×2.5施工电梯线施工电梯开关箱Hk1-15/3DZ10L-100/3BX-4×10+1×6BX-4×10+1×6 照明镝灯线照明镝灯开关箱DZ5-20/3DZ15L-30/3 BX-4×10+1×6BV-4×4+1×2.5混凝土搅拌机线混凝土搅拌机开关箱 - 2 -DZ5-20/3DZ15L-30/3 BV-4×2.5+1×1.5BX-4×10+1×6 灰浆搅拌机线灰浆搅拌机开关箱DZ5-20/3DZ15L-30/3BX-4×10+1×6BV-4×1+1×0.75 钢筋弯曲机线开关箱钢筋弯曲机DZ5-20/3DZ15L-30/3 BX-4×10+1×6BV-4×1+1×0.75钢筋切断机线开关箱钢筋切断机DZ5-20/3DZ15L-30/3 BX-4×10+1×6BV-4×2.5+1×1.5平板式振动器线平板式振动器开关箱- 3 -DZ5-20/3DZ15L-30/3 BX-4×10+1×6BV-4×2.5+1×1.5 插入式振动器线插入式振动器开关箱DZ5-20/3DZ15L-30/3 BX-4×10+1×6BV-4×1+1×0.75钢筋调直机线开关箱钢筋调直机DZ5-50/3DZ10L-100/3BX-4×10+1×6BX-4×10+1×6 交流电焊机线开关箱交流电焊机DZ5-20/3DZ15L-30/3 BX-4×10+1×6BV-4×1+1×0.75木工圆锯线开关箱木工圆锯- 4 -。
施工现场临时用电系统图
施工现场临时用电组织设计一、编制依据《低压配电设计规范》《建筑工程施工现场供电安全规范》《通用用电设备配电设计规范》《供配电系统设计规范》《施工现场临时用电安全技术规范》《建筑施工安全检查标准》二、单体建筑施工条件三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。
(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，总箱进线采用导线架空敷设，干线采用穿硬塑料管敷设，用电器导线采用穿硬塑料管敷设。
布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。
(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。
2、确定用电负荷:(1)、塔式起重机K x=0.3，Cosφ=0.6，tgφ=1.33将J c=40%统一换算到J c1 =25%的额定容量P n=48kWP e=n×(J c/J c1)1/2×P n =1×(0.4/0.25)1/2×48=60.72 kWP js=K x×P e=0.3×60.72=18.21kWQ js=P js×tgφ=18.21×1.33=24.29kvar(2)、建筑施工外用升降机K x=0.3，Cosφ=0.6，tgφ=1.33P js=0.3×30=9kWQ js=P js×tgφ=9×1.33=12kvar(3)、自落式混凝土搅拌机K x=0.6，Cosφ=0.85，tgφ=0.62P js=0.6×7.5=4.5kWQ js=P js×tgφ=4.5×0.62=2.79kvar(4)、对焊机K x=0.35，Cosφ=0.7，tgφ=1.02将J c=50%统一换算到J c1 =100%的额定容量P n=100kWP e=n×(J c/J c1)1/2×P n =1×(0.5/1)1/2×100=70.71 kW P js=K x×P e=0.35×70.71=24.75kWQ js=P js×tgφ=24.75×1.02=25.25kvar(5)、钢筋调直机K x=0.65，Cosφ=0.7，tgφ=1.02P js=0.65×7.5=4.88kWQ js=P js×tgφ=4.88×1.02=4.97kvar(6)、钢筋弯曲机K x=0.65，Cosφ=0.7，tgφ=1.02P js=0.65×3=1.95kWQ js=P js×tgφ=1.95×1.02=1.99kvar(7)、钢筋切断机K x=0.65，Cosφ=0.7，tgφ=1.02P js=0.65×5.5=3.58kWQ js=P js×tgφ=3.58×1.02=3.65kvar(8)、直滚滚丝机K x=0.65，Cosφ=0.6，tgφ=1.33P js=0.65×4=2.6kWQ js=P js×tgφ=2.6×1.33=3.47kvar(9)、木工圆锯K x=0.65，Cosφ=0.6，tgφ=1.33P js=0.65×3=1.95kWQ js=P js×tgφ=1.95×1.33=2.6kvar(10)、木工电刨K x=0.65，Cosφ=0.6，tgφ=1.33P js=0.65×0.7=0.45kWQ js=P js×tgφ=0.45×1.33=0.61kvar(11)、真空吸水泵K x=0.75，Cosφ=0.8，tgφ=0.75P js=0.75×4=3kWQ js=P js×tgφ=3×0.75=2.25kvar(12)、高扬程水泵K x=0.75，Cosφ=0.8，tgφ=0.75P js=0.75×20=15kWQ js=P js×tgφ=15×0.75=11.25kvar(13)、插入式振动器K x=0.3，Cosφ=0.7，tgφ=1.02P js=0.3×2.2=0.66kWQ js=P js×tgφ=0.66×1.02=0.67kvar(14)、平板式振动器K x=0.3，Cosφ=0.7，tgφ=1.02P js=0.3×1.1=0.33kWQ js=P js×tgφ=0.33×1.02=0.34kvar (15)、交流电焊机K x=0.5，Cosφ=0.4，tgφ=2.29将J c=50%统一换算到J c1 =100%的额定容量P n=S n×Cosφ=9×0.4=3.6kWP e=n×(J c/J c1)1/2×P n =1×(0.5/1)1/2×3.6=2.55 kWP js=K x×P e=0.5×2.55=1.27kWQ js=P js×tgφ=1.27×2.29=2.92kvar(16)、交流电焊机K x=0.5，Cosφ=0.4，tgφ=2.29将J c=50%统一换算到J c1 =100%的额定容量P n=S n×Cosφ=38.6×0.4=15.44kWP e=n×(J c/J c1)1/2×P n =1×(0.5/1)1/2×15.44=10.92 kW P js=K x×P e=0.5×10.92=5.46kWQ js=P js×tgφ=5.46×2.29=12.51kvar(17)、高压汞灯K x=0.6，Cosφ=0.7，tgφ=1.02P js=0.6×6×1.1=3.96kWQ js=P js×tgφ=3.96×1.02=4.04kvar(18)、碘钨灯K x=0.3，Cosφ=0.7，tgφ=1.02P js=0.3×5×1=1.5kWQ js=P js×tgφ=1.5×1.02=1.53kvar(19)、白炽灯K x=0.9，Cosφ=1，tgφ=0P js=0.9×2×1=1.8kWQ js=P js×tgφ=1.8×0=0kvar(20)、打夯机K x=0.9，Cosφ=0.9，tgφ=0.48P js=0.9×9×1=8.1kWQ js=P js×tgφ=8.1×0.48=3.92kvar(21)、荧光灯K x=0.75，Cosφ=0.85，tgφ=0.62P js=0.75×1.5×1.2=1.35kWQ js=P js×tgφ=1.35×0.62=0.84kvar(22)、碘钨灯K x=0.3，Cosφ=0.7，tgφ=1.02P js=0.3×6×1=1.8kWQ js=P js×tgφ=1.8×1.02=1.84kvar(23)、碘钨灯K x=0.3，Cosφ=0.7，tgφ=1.02P js=0.3×10×1=3kWQ js=P js×tgφ=3×1.02=3.06kvar(24)、白炽灯K x=1，Cosφ=1，tgφ=0P js=1×2.2×1=2.2kWQ js=P js×tgφ=2.2×0=0kvar(25)总的计算负荷计算，总箱同期系数取Kx=0.95总的有功功率P js=K x×ΣP js=0.95×(18.21+9+4.5+24.75+4.88+1.95+3.58+2.6+1.95+0.45+3+15+0.66+0. 33+1.27+5.46+3.96+1.5+1.8+8.1+1.35+1.8+3+2.2)=115.23kW总的无功功率Q js=K x×ΣQ js=0.95×(24.29+12+2.79+25.25+4.97+1.99+3.65+3.47+2.6+0.61+2.25+11.25 +0.67+0.34+2.92+12.51+4.04+1.53+0+3.92+0.84+1.84+3.06+0)=120.44kvar 总的视在功率S js=(P js2+Q js2)1/2=(115.232+120.442)1/2=166.68kVA总的计算电流计算I js=S js/(1.732×U e)=166.68/(1.732×0.38)=253.25A3、1号干线(1号总配电柜)线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。
临时用电配电箱及开关箱安全要求
采用两级漏电保 护系统
两级保护：除在末级开关箱内加装漏电保护器外，还要在总配电箱 中加装一级漏电保护器，形成两级保护。
供电系统
TN-S系统的作用
相线碰壳时重复接地可 降低零线上的对地电压
在零线断裂时重复接 地可减轻触电的危险
零线断裂，三相负载不 平衡时，重复接地可减 轻电气设备损害程度
01 用电组织设计的全部资料 02 修改用电组织设计的资料 03 用电技术交底资料 04 用电工程检查验收表 05 电气设备的试验、检验凭单和调试纪录 06 接地电阻、绝缘电阻和漏电保护器漏电动
作参数测定记录表 07 定期检查、复查表
08 电工安装、巡检、维修、拆除工作记录
临时用电基本管理要求
5.临时用电应定期检查，对安全隐患及时处 理，并复查验收。
