富锌环氧漆
环氧富锌漆施工工艺
环氧富锌漆施工工艺1. 环氧富锌漆的简介1.1 环氧富锌漆的定义环氧富锌漆是一种具有高性能防腐蚀能力的涂料，其主要成分是环氧树脂和富锌防腐颜料。
它不仅具有良好的物理和机械性能，还能够有效地提供金属表面的防腐蚀保护。
1.2 环氧富锌漆的特点•优异的耐候性：环氧富锌漆能在恶劣的气候和环境中长期保持良好的保护性能。
•高度的附着力：环氧树脂可以牢固地附着于金属表面，不易剥离。
•高耐化学性：环氧富锌漆可以抵抗多种化学物质的侵蚀和腐蚀。
•薄膜性能稳定：环氧富锌漆形成的薄膜稳定性好，不易老化和破裂。
2. 环氧富锌漆施工前的准备工作2.1 表面处理在施工环氧富锌漆前，必须对金属表面进行彻底的清洁和处理，以确保涂层能够良好地附着。
表面处理的步骤主要包括： 1. 去除金属表面的油污和杂质。
2. 清除旧漆膜和锈蚀物，可以采用机械清洗、喷砂、抛光等方法。
3. 进一步清除金属表面的锈蚀物，可以采用酸洗、钢丝刷刮擦等方法。
2.2 防护措施在施工环氧富锌漆时，必须采取一定的防护措施，以避免涂层污染和人身安全问题。
主要的防护措施包括： 1. 使用适当的防护设备，如手套、面具、护目镜等。
2. 在施工区域周围设置警示标志，提示他人远离施工现场。
3. 避免漆料接触皮肤和眼睛，如有接触应及时用清水冲洗。
3. 环氧富锌漆施工工艺步骤3.1 底漆施工底漆是环氧富锌漆的第一层涂料，它能提供金属表面的良好附着力和防腐蚀保护。
底漆施工的步骤主要包括： 1. 将环氧富锌底漆按照规定的比例进行充分搅拌，以确保涂料的均匀性。
2. 使用刷子、滚筒或喷枪将底漆均匀地涂刷在金属表面上。
3. 等待底漆干燥，时间一般根据环境条件和底漆厚度来定。
3.2 中间涂层施工中间涂层的作用是进一步加强涂层的防腐蚀能力和耐久性。
中间涂层施工的步骤主要包括： 1. 将环氧富锌中间涂层按照规定的比例进行充分搅拌。
2. 将中间涂层均匀地涂刷在已经干燥的底漆表面上。
3. 等待中间涂层干燥，时间一般根据环境条件和涂层厚度来定。
环氧富锌底漆
环氧富锌底漆环氧, 富锌底漆环氧富锌底漆是以锌粉为填料，固体环氧树脂为基料，以聚酰胺树脂或胺加成物为固化剂，加以适当混合溶剂配制而成的高固体分环氧底漆，其中锌粉在涂料中的含量要超过85%，以形成连续紧密的涂层而紧密地与金属接触。
由于在涂膜受侵蚀时锌的电位比钢铁的电位低，因此涂膜中的锌为阳极，先受到腐蚀，基材钢铁为阴极，受到保护。
而锌作为牺牲阳极形成的氧化产物又对涂膜起到一种封闭作用，更加强了涂膜对基体的保护。
环氧富锌底漆不但防腐性能良好，而且附着力强，并与下道涂层，如环氧云铁中间漆和其他高性能面漆有着良好的粘结性。
此外，由于涂膜中锌粉含量极高，因此此底漆在今后的焊接工艺中不会破坏和脱落，这使环氧富锌底漆可用于一般钢板上作车间预涂底漆用，20μm的环氧富锌底漆涂膜，其防锈性能可超过6个月。
表1为用聚酰胺树脂等固化剂的环氧富锌底漆参考配方。
表1①混合溶剂参考配方视要求的挥发速度和施工工艺不同而有不同的配比，见表2。
②Versamild 115聚酰胺固化剂为Henkel公司产品，胺值为230～245。
前言溶剂在漆中的作用往往不为人们重视，认为它是挥发份，最后总是挥发掉而不会存留在漆膜中，所以对漆膜质量影响不大。
实际上，各种溶剂的溶解力，挥发速率等因素将极大地影响油漆生产、贮存、施工、漆膜光泽、附着力及表面状态等多方面的性能。
在常规液态涂料中溶剂约占30-50%体积份。
溶剂在涂料中的主要作用有：◆溶解、分散涂料中的树脂，并调节其粘度和流变性，使其易于涂装。
◆增加涂料储存稳定性。
◆改善涂膜外观，如光泽丰满度等。
◆增加涂料对被涂基材的润湿性，提高附着力。
◆组成合理的挥发速率赋予涂料最佳的流动性和流平性。
不同树脂系列只能溶于不同活性溶剂中，在同一油漆配方中，常常采用多种树脂，所以多种活性溶剂配合可达较佳效果。
配方原则：在T各活性溶剂间取得性能最稳定和最佳平衡，同时尽可能多地加入填充溶剂优化成本核算和调节施工粘度。
环氧富锌底漆使用方法
环氧富锌底漆使用方法环氧富锌底漆是一种高性能的防腐底漆，主要用于金属表面的防腐蚀涂装。
它具有耐候性好、附着力强、耐化学腐蚀、防锈防蚀的特点，被广泛应用在钢结构、海洋工程、桥梁、石油化工设备等领域。
使用环氧富锌底漆时，首先要确保表面清洁干净，无油污、锈蚀、污垢等杂质。
接下来，我们按照以下步骤进行操作：1. 表面处理：首先要对金属表面进行处理，去除锈蚀、氧化物和油污。
可以通过喷砂、喷丸、刷洗等方法进行表面清理，确保金属表面光洁均匀。
2. 底漆涂装：将环氧富锌底漆搅拌均匀后，可以使用刷涂、辊涂或喷涂的方式进行涂装。
刷涂适用于小面积和较复杂的构造部件；辊涂适用于平整面积较大的构件；喷涂适用于大面积涂装。
3. 涂装前注意事项：在涂装之前，需要将加固剂、稀释剂等辅助涂料按照一定比例加入环氧富锌底漆中，并进行充分搅拌均匀。
注意根据环境温度和涂装条件调整配比，确保涂装效果。
4. 涂装厚度：环氧富锌底漆的涂装厚度一般为50-100μm，可以根据不同的使用环境和需求进行调整。
注意控制好每次涂装的厚度，避免过厚或过薄。
5. 干燥时间：环氧富锌底漆涂装完成后，需要放置一定时间进行干燥。
在通风良好、温度适宜的条件下，一般需要24小时左右才能完全干燥。
待底漆干燥后，可以进行涂覆中间层和面漆的工作。
6. 涂装环境要求：在涂装环境中，应确保温度适宜，通风良好，不能有风尘、杂质等干扰涂装效果的存在。
同时，要注意防水、防潮、防火等措施，确保涂料质量和作业安全。
7. 定期检查和维护：在涂装工程完成后，需要每隔一段时间对涂层进行检查和维护。
发现局部损坏或者脱落的情况，应及时修补，以延长底漆的防腐性能。
总的来说，环氧富锌底漆的使用方法主要包括表面处理、底漆涂装、涂装前注意事项、涂装厚度、干燥时间、涂装环境要求和定期检查维护等。
在使用过程中，需要严格按照操作规程进行施工，确保涂装效果和防腐效果。
环氧富锌底漆施工工艺及注意事项
环氧富锌底漆施工工艺及注意事项环氧富锌底漆是以环氧树脂、锌粉为主要原料，增稠剂、填料、助剂、溶剂等组成的特种涂料。
主要用于钢管、储罐、钢结构、集装箱等。
环氧富锌底漆特性：防腐性能优异，附著力强，漆膜中锌粉含量高，具有阴极保护作用，耐水性能优异。
该产品防腐性能优异、机械性能好、附著力强，具有导电性和阴极保护作用。
一道成膜在75um以上，可用作车间预涂底漆。
其厚膜在15-25um时进行焊接，不影响焊接性能，此产品也可作为各种管材、煤气柜的防锈底漆使用。
环氧富锌底漆主要用途：适用于大气环境下，钢铁构件的防腐防锈底漆，特别是严苛的腐蚀环境、或者中长期的耐候需求情况下。
例如钢结构桥梁底漆、储罐外防腐底漆、集装箱外防腐底漆、钢结构防锈漆、船壳底漆、海港设施防腐底漆等。
环氧富锌底漆基本参数：颜色及外观：灰色、无光。
比重： 2.2-2.4kg/L干膜厚度：60μm湿膜厚度：80μm理论用量：270g/㎡²包装规格：25kg+2.5kg锌粉含量：干膜锌粉含量在80%左右。
稀释剂配比：实际使用两桶油漆配一桶稀料(11公斤)。
环氧富锌底漆施工技术参考：干燥时间：(25℃)表干≤1h，实干≤24h，完全干燥7d。
熟化时间：(20℃)30分钟。
适用期：配置完成的油漆需在6小时之内用完。
建议涂装道数：无气喷涂一道，刷涂或滚涂1-2道。
前道配套用漆：直接涂装在除锈质量达到Sa2.5级的钢铁表面上。
后道配套用漆：环氧面漆、氯化橡胶面漆、云铁环氧中间漆、氟碳面漆、丙烯酸面漆。
环氧富锌底漆技术指标：环氧富锌底漆施工工艺:(1)将预涂物表面进行除油、除锈、除尘处理，喷砂除锈应达到GB8923—92标准Sa2.5级，手工除锈应达到3.0级。
(2)施工前将组份一搅拌均匀，按配比加入组份二搅拌均匀,并用专用稀释剂调整至施工粘度，放置半小时熟化。
(3)环氧富锌底漆可喷涂、刷涂，施工环境温度应在10℃以上。
室外施工喷涂后24小时内不得淋雨，底漆施工完毕，24小时后喷涂面漆，七天后交付使用。
环氧富锌底漆的用途及施工方法

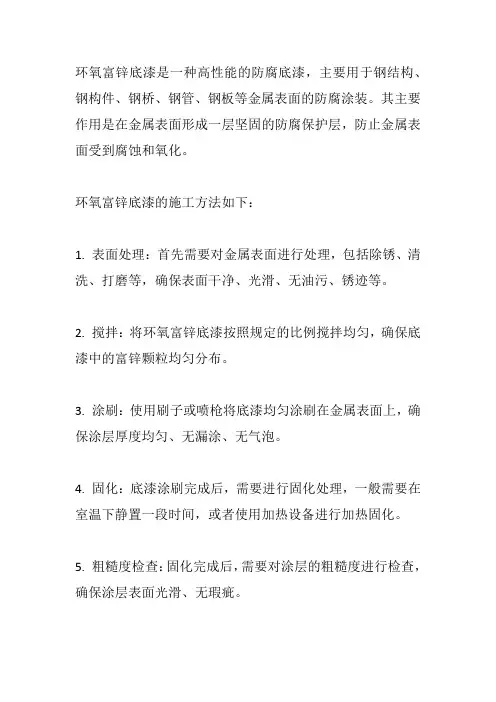

环氧富锌底漆是一种高性能的防腐底漆，主要用于钢结构、钢构件、钢桥、钢管、钢板等金属表面的防腐涂装。
其主要作用是在金属表面形成一层坚固的防腐保护层，防止金属表面受到腐蚀和氧化。
环氧富锌底漆的施工方法如下：
1. 表面处理：首先需要对金属表面进行处理，包括除锈、清洗、打磨等，确保表面干净、光滑、无油污、锈迹等。
2. 搅拌：将环氧富锌底漆按照规定的比例搅拌均匀，确保底漆中的富锌颗粒均匀分布。
3. 涂刷：使用刷子或喷枪将底漆均匀涂刷在金属表面上，确保涂层厚度均匀、无漏涂、无气泡。
4. 固化：底漆涂刷完成后，需要进行固化处理，一般需要在室温下静置一段时间，或者使用加热设备进行加热固化。
5. 粗糙度检查：固化完成后，需要对涂层的粗糙度进行检查，确保涂层表面光滑、无瑕疵。
6. 涂装面漆：最后需要在底漆表面涂装面漆，以增强涂层的耐久性和美观度。
需要注意的是，环氧富锌底漆的施工需要在干燥、无风、无雨的环境下进行，避免底漆受到外界环境的影响。
同时，施工前需要对底漆的质量进行检查，确保底漆质量符合要求。
富锌环氧底漆的作用

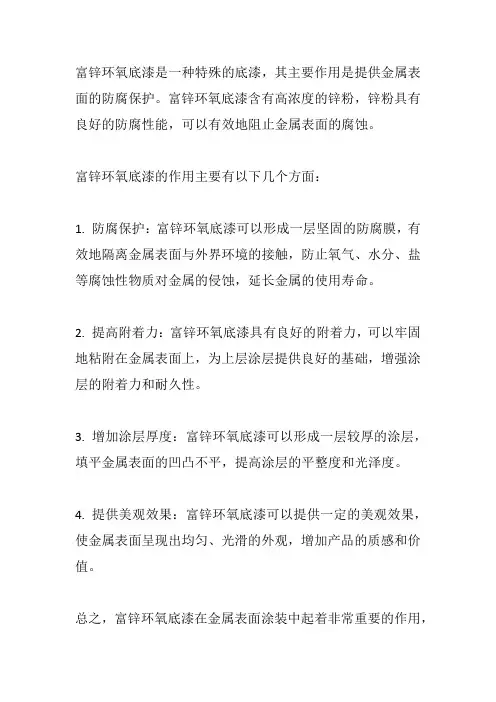

富锌环氧底漆是一种特殊的底漆，其主要作用是提供金属表面的防腐保护。
富锌环氧底漆含有高浓度的锌粉，锌粉具有良好的防腐性能，可以有效地阻止金属表面的腐蚀。
富锌环氧底漆的作用主要有以下几个方面：
1. 防腐保护：富锌环氧底漆可以形成一层坚固的防腐膜，有效地隔离金属表面与外界环境的接触，防止氧气、水分、盐等腐蚀性物质对金属的侵蚀，延长金属的使用寿命。
2. 提高附着力：富锌环氧底漆具有良好的附着力，可以牢固地粘附在金属表面上，为上层涂层提供良好的基础，增强涂层的附着力和耐久性。
3. 增加涂层厚度：富锌环氧底漆可以形成一层较厚的涂层，填平金属表面的凹凸不平，提高涂层的平整度和光泽度。
4. 提供美观效果：富锌环氧底漆可以提供一定的美观效果，使金属表面呈现出均匀、光滑的外观，增加产品的质感和价值。
总之，富锌环氧底漆在金属表面涂装中起着非常重要的作用，
可以提供有效的防腐保护，增加涂层的附着力和耐久性，同时也能提升产品的美观效果。
环氧富锌底漆执行标准
环氧富锌底漆执行标准一、范围本标准规定了环氧富锌底漆的技术要求、试验方法、包装、标志、运输和贮存要求。
本标准适用于环氧富锌底漆的生产、检验、使用和贮存等各个环节的技术管理工作。
二、规格和型号环氧富锌底漆的标准规格一般是5kg/桶、20kg/桶和200kg/桶等，其型号按技术要求进行编制。
三、技术要求1.外观要求环氧富锌底漆应该呈现出均匀的涂布性能，无明显凝固现象，无异物和沉淀物。
颜色应该是光亮的银白色。
2.基本性能硬度：45-70铅笔硬度覆盖力：≥0.6m²/kg耐盐雾腐蚀：≥800h附着力：≥1级耐水性：24h无明显变化耐候性：≥1500h固体含量：≥50%3.施工要求环氧富锌底漆的施工应该按照技术要求进行。
涂层的厚度应该在30-50um之间，涂布时应该注意避免气泡和流挂的情况。
4.贮存要求环氧富锌底漆应该存放在室内干燥通风处，远离高温和火源。
存储温度不得超过35℃，其贮存期一般为12个月。
四、试验方法1.外观检查：将涂层涂布于玻璃片上，观察其外观是否均匀，无空鼓、流挂等现象。
2.硬度测定：使用带有30度圆头铅笔，试验时从硬度大的铅笔开始进行测试，直到不再产生划痕为止。
3.耐盐雾腐蚀试验：在环温（35±2）℃下，采用NSS或CASS法进行测试。
4.附着力测试：按照GB/T 9286-1998标准进行测试。
5.耐水性测试：将样品浸泡于水中24h，检查其外观是否有明显变化。
5.耐候性测试：在环境温度为(63±2)℃且湿度为(50±5)%下进行测试，持续时间为1500h。
五、包装、标志、贮存和运输1.包装：环氧富锌底漆应该采用铁桶等密封包装。
2.标志：每个包装上应该注明产品名称、型号、数量、生产日期、批次号等信息。
3.贮存和运输：产品在运输和贮存时应该采取防止破损和雨淋等措施，避免出现了包装破损、渗漏等现象。
六、质量保证环氧富锌底漆应该按照合同要求进行出货，其质量保证期应该不少于12个月。
环氧富锌底漆执行标准
环氧富锌底漆执行标准环氧富锌底漆是一种用于金属表面防腐蚀的底漆，其执行标准对于产品的质量和使用具有重要的指导意义。
本文将对环氧富锌底漆执行标准进行详细介绍，以便制定和执行相关标准的单位和个人能够更好地了解和遵守相关规定。
一、产品分类和命名。
环氧富锌底漆按照其性能和用途可分为多种类型，如耐高温环氧富锌底漆、水性环氧富锌底漆等。
在执行标准中，对于不同类型的环氧富锌底漆，应有清晰的分类和命名规定，以便使用者能够准确选择和使用。
二、技术要求。
环氧富锌底漆的技术要求包括外观、干燥时间、附着力、硬度、耐盐雾性能等多个方面。
执行标准应对这些技术要求进行详细列举，并给出相应的测试方法和标准数值，以确保产品的质量稳定和可靠。
三、质量控制。
在生产过程中，对于环氧富锌底漆的质量控制至关重要。
执行标准应对原材料的选择、生产工艺、成品检验等方面进行规范，以确保产品的质量符合要求。
四、包装和运输。
环氧富锌底漆的包装和运输对产品的质量和安全具有重要影响。
执行标准应对包装规范、标识要求、运输条件等进行规定，以确保产品在运输过程中不受损坏，保证产品质量完好。
五、使用和维护。
在使用环氧富锌底漆时，应按照执行标准中的要求进行正确的使用和维护。
执行标准应对产品的使用方法、注意事项、维护周期等进行规定，以确保产品能够发挥最佳的防腐蚀效果。
六、质量监督和检验。
为了确保环氧富锌底漆产品的质量，执行标准应对产品的质量监督和检验进行详细规定。
包括对生产企业的质量管理体系审核、产品质量抽检、产品合格证书颁发等方面的规定，以确保产品质量的可控和可靠。
总结：环氧富锌底漆执行标准对于产品的质量和使用具有重要的指导意义，只有严格遵守执行标准的要求，才能够生产出高质量的产品，确保产品在使用过程中能够发挥最佳的防腐蚀效果。
希望相关单位和个人能够严格执行相关标准，确保产品质量和使用安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
富锌环氧漆1、富锌涂料的简介环氧富锌漆是以环氧树脂、锌粉、硅酸乙酯为主要原料，增稠剂、填料、助剂、溶剂等组成的特种涂料产品,该漆自然干燥快，附着力强，有较佳的户外耐老化性等特点。
2、富锌涂料的组成由环氧树脂为基料配以聚酰胺、锌粉、助剂而成。
3、富锌涂料的特性防腐性能优异，附着力强，漆膜中锌粉含量高，具有阴极保护作用，耐水性能优异。
该产品防腐性能优异、机械性能好、附着力强，具有导电性和阴极保护作用。
一道成膜在75um以上，可用作车间预涂底漆。
其厚膜在15-25um 时进行焊接，不影响焊接性能，此产品也可作为各种管材、煤气柜的防锈底漆使用。
4、富锌涂料的防腐蚀机理主要防腐作用有：屏蔽作用、电化学防护、涂膜自修复和钝化作用。
（1）牺牲锌粉的保护作用富锌涂料含有大量的锌粉，锌粒子之间，锌粒子与钢铁表面之间紧密接触，锌电位比铁更负，所以在电解质溶液中锌原子容易失去电子变成阳极，铁则为阴极。
在阳极区锌由于失去电子而被腐蚀掉，在阴极区钢铁表面不段得到电子，从而得到保护。
欲使涂膜导电发挥牺牲阳极的作用，要求整个涂层必须有良好的导通性，使整个涂层与钢铁基材体系形成电化学回路，富锌涂层才能起到电化学保护作用。
（2）屏蔽作用富锌涂料的屏蔽作用重要靠难溶盐的生成和腐蚀产物。
传统的富锌涂料采用球状锌粉，它们之间是以点接触的形式来传输电子，并和钢材基体也保持电接触。
由于是点接触，所以涂层的导通性较差，为了提高涂层的电导率，必须添加大量的锌粉，此时的锌粉的体积浓度远远超过了CPVC，粘结剂不足以填补涂层间的空隙，从而形成了多孔隙的涂层结构。
现在很多锌粉从颗粒状变化为鳞片状时，更加强了物理屏蔽作用，因为鳞片状锌粉的加入增加渗透距离的同时，在涂层中形成了无数的微小区域，减少了涂层与金属基体之间的热膨胀系数之差，降低了涂层硬化时的收缩率、涂层内部的应力，抑制了涂层的龟裂、脱落，提高了涂层的粘结力和抗介质渗透能力，从而提高了涂层的防腐蚀性能。
锌的腐蚀产物随腐蚀介质的不同而不同，有氧化锌、氢氧化锌、碱式碳酸锌、碱式氧化锌硫酸锌等，由于这些物质的形成使得体积膨胀，填满涂膜的空隙，从而防止铁表面与氧、水等有害介质的进一步接触，起着物理屏蔽作用。
同时这些腐蚀产物可以使涂膜紧密的结合起来，增大电阻，减缓电化学腐蚀的速率，锌粉的消耗速率就会大大降低，其耐久性就会提高。
（3）涂膜的自修补作用当涂膜上有部位被机械损伤后，露出基体金属，在较小面积内腐蚀电流能流向钢铁露出部分，则锌的产物就沉积在此处形成一层保护膜，延缓腐蚀继续发生。
（4）钝化作用涂料对钢材有着良好的钝化作用，涂料成膜过程中随水分的蒸发，涂层的PH值发生变化，钢材基体的电极电位不是一直处于受电化学保护的状态，因此涂料对钢材基材有着良好的钝化作用。
5、富锌涂料的应用富锌涂料包括无机富锌涂料和有机富锌涂料,对钢铁具有电化学保护作用,防锈性能优良;耐海水、耐油、耐盐类、耐大气腐蚀,导电性好,不影响焊接施工.无机富锌涂料可长期在400℃以上高温环境中使用;有机富锌涂料可做重防腐涂料的底漆,如"环氧富锌底漆+环氧云铁漆+氯化橡胶面漆"构成的重防腐涂料配套体系,使用寿命可达7～15年.因此国内外的船舶、海洋采油设施、热力管道、桥梁、石油化工设备管线及高架铁塔等防腐蚀措施,越来越多地采用富锌涂料作为防腐涂料.6、富锌涂料的技术要求HG/T3668-2000项目指标颜色及外观灰色，色调不定，漆膜平整粘度，S（涂-4杯）≥20干燥时间，h，≤表干：1；实干：24冲击强度，kg•cm-1≥50柔韧性mm 1耐盐水性，72h 通过表面处理所有表面必须清洁、干燥且无污染。
应按照ISO8504进行评估和处理。
裸钢清洁度：喷砂处理至Sa2.5级（ISO8501-1：1998）。
根据暴露情况，亦可用动力工具清洁，最低St2级，无氧化皮（ISO8501-1：1988）。
涂有车间底漆的钢材清洁、干燥和完好的经认可的车间底漆。
前道配套用漆无或硅酸锌系列车间底漆。
后道配套用漆环氧涂料、氯化橡胶涂料、丙烯酸涂料、聚氨酯涂料、氯磺化聚乙烯涂料、高氯化聚乙烯涂料、互穿网络涂料、聚硅氧烷涂料、氟树脂涂料、漆酚涂料等中间漆或面漆。
不适合与油性类配套使用7、富锌涂料的施工参考1、被涂物表面必须无氧化皮，铁锈，油污等。
2、底材温度须高于露点3℃以上，当底材温度低于5℃时，漆膜不固化，故不宜施工。
3、甲组份开桶后，必须搅拌均匀，然后在搅拌下按配比要求将乙组倒入甲组份中，充分混合均匀，静置，熟化30min后，加适量稀释剂，调至施工粘度。
4、油漆混合后在6h内用完。
5、刷涂、空气喷涂、滚涂均可。
6、涂装过程中必须不断搅拌，以免沉淀。
7、涂装间隔：底材温度℃5-10 15-20 25-30最短间隔h 48 24 12最长间隔不超过7天。
8、推荐膜厚：60-80um。
8、富锌涂料的分类（一）有机富锌涂料有机富锌涂料常用环氧树脂、氯化橡胶、乙烯基树脂和聚氨酯树脂为成膜基料。
最为常用的是环氧富锌涂料，其中聚酰胺固化环氧富锌底漆是有机富锌底漆中应用最大的品种。
有机富锌涂料的有机成膜物的导电性能差，必须增加锌粉含量以保证导电性。
美国钢结构涂装协会SSPC Paint—20中规定有机富锌涂料锌粉占干膜质量不少于77%，无机富锌涂料锌粉占干膜质量不少于74%，此规定就是为了增加涂膜导电性的。
此外，有机树脂的粘结性优于无机树脂，这样也为高含量锌粉附着提供了更好的保证。
有机型防锈性能比无机稍差，导电性、耐热性、耐溶剂性不如无机型的，但施工性能好，对钢材表面的处理质量容忍度较大。
同时环氧富锌底漆与大多数涂料可以兼容，且配套涂层之间有着协同作用，使配套涂层的寿命较单独使用时提高1.5—2.4倍。
冷涂锌涂料是近年来新出现的一个涂料品种，主要是代替热镀锌或者说是在热镀锌施工较困难的情况下，可以使用。
是由锌粉、有机树脂和溶剂组成。
因此应该划分为有机富锌涂料中。
此涂料的特点是锌粉含量高，来达到良好的防腐蚀效果。
（二）无机富锌涂料无机富锌涂料有溶剂型和水性两类。
溶剂型无机富锌涂料是以正硅酸乙酯为基料，因为正硅酸乙酯可以溶于有机溶剂，喷涂后，在溶剂挥发的同时正硅酸乙酯中的烷氧基吸收空气中水分并发生水解反应，交联固化成高分子硅氧烷聚合物。
也就是硅酸乙酯水解缩聚，形成网状高聚物涂膜的过程。
水性无机富锌涂料是由水性无机硅酸盐（纳、钾、锂）树脂、锌粉、助剂组成的双组分涂料。
现在也开发出磷酸盐类的富锌涂料，水性无机富锌涂料的发展已经有50多年的历史了，该产品最早是由美国航空航天总署（NASA）研发出来的，作为太平洋小岛的卫星接收站的防锈用。
水性无机富锌涂料分为后固化型和自固化型两种，后固化型无机富锌涂料漆膜干燥后，需要加热或者涂上酸性固化剂（稀磷酸或者MgCl2水溶液），施工较为复杂，漆膜较脆。
目前市场上广泛应用的是水性自固化无机富锌涂料。
9、水性无机富锌涂料的优缺点我国的水性无机富锌涂料研制于20世纪80年代，自90年代起，我国自行研制的水性无机富锌涂料得到了长足的发展，特别是近年来，水性无机富锌涂料的发展更是如火如荼。
（一）水性无机富锌涂料的优点水性无机富锌涂层有着极佳的附着力，在成膜机理上与普通涂料有着本质的区别，涂料一般由树脂、颜料（填料）、助剂和溶剂所组成。
在漆液中颜料是分散在高分子树脂溶液中以悬浮状态存在的，当涂料涂装成膜后，漆膜依靠树脂和底材之间的物理及化学结合力粘附在被涂物上，而颜料则是依靠树脂的粘结力留在涂膜之中的。
而水性无机富锌底漆的成膜机理的特殊性则在于它是将大量的锌粉分散在以小分子状态存在的硅酸盐溶液中，锌粉在其中不仅是颜料，同时又是涂料的固化剂，当此涂料涂装成膜后硅酸盐中的羟基即可以和锌离子发生反应，形成硅酸锌聚合物。
硅酸盐中的大量存在的羟基（-OH）不仅易与锌粉起交联作用，而且也可以和钢材中的铁原子起键合作用,形成络合物，使底材表面的铁原子也成为涂膜高分子结构中的一个组成部分。
正因为如此，其附着力优于通常依靠涂料中树脂和底材之间靠物理及化学结合所形成的附着力。
此外，水性无机富锌涂料（以硅酸盐涂层为例）在形成涂层时是以聚硅氧烷（Si—O—Si）相结合，此键能比C—C键能大的多，因此有着耐高温及耐辐射性能。
在成膜初期溶于水，但固化后耐水优良，具有陶瓷般的表面硬度和良好的耐磨性。
由于水性无机富锌涂层有着良好导电性，所以漆膜不受焊接和切割损伤。
（二）水性无机富锌涂料存在的问题该类涂料综合性能优良，有很多优势，但在实际应用中存在很多缺点：涂层的微观多孔导致屏蔽性能较差、电化学极化率增大造成涂层过早失效、涂层较厚时有裂纹倾向、施工性能不如有机类好，条件较为苛刻；还有高模数硅酸盐涂料虽然防腐性能优良，但黏度较高容易凝胶，稳定性差。
特别是水性环氧树脂涂料在成膜时，大部分水分蒸发后，环氧树脂乳胶粒子相互接触，而残余的水分和固化剂分子则处在分散相粒子的间隙。
水分进一步蒸发，分散相粒子开始凝结，同时固化剂分子扩散到分散相粒子的界面及内部发生固化反应，扩散速度变慢，粒子之间很难凝结成膜，固化反应进行的不完全，不能形成均匀致密的涂膜，导致防腐性能与溶剂型有差异。
总之，水性富锌涂料的发展与溶剂型相比存在防腐性能、施工性能、成本等差异问题。
10、富锌涂料的研究方向（1）由于富锌涂料在施工时对钢材表面前处理较为苛刻和严格，特别是相对表面前处理难以达到标准时，因此作为预涂底漆的富锌涂料有朝着低表面处理富锌底漆的方向发展。
该产品在富锌涂料中引入化锈、稳锈剂活性颜料和其它一些防锈颜料替代部分锌，可以直接涂装在已锈钢结构基材上，对于锈蚀不是很严重的钢材除去浮锈即可以直接现场施工。
其中，化锈、稳锈剂的主要作用是把活性的锈惰性化，呈稳定状态，并能很好的附着在钢材表面起到一般防锈底漆的作用，从而达到除锈、稳锈、转化三方面结合的功能。
（2）受石油资源和环境保护法规对有机挥发化合物（VOC）的限制，涂料工业正朝着水性、粉末、高固体分、光固化等环保型涂料方向发展。
富锌涂料也不例外，正由溶剂型向水性方向发展。
其中的无机富锌涂料也是由溶剂型正硅酸乙酯向水性硅酸盐方向发展。
（3）在水性无机富锌涂料中，已经由最初的高黏度、低物质量比逐步改进成现在的低黏度、高物质量比类型。
最初的黏度太高，容易胶凝，稳定性差，施工不方便。
现在高物质量比，树脂中可以参与涂膜交联的SiO2越多，则树脂在成膜过程中可以容纳的锌粉越多，涂膜的防腐性能越好，涂层的固化时间也大为缩短。
但国内高模数硅酸钾富锌涂料尚处于开发阶段，目前国内推广的大部分依赖进口，价格较贵。
同时也有报道，低模数（2—4）硅酸钾富锌涂料也有发展，该涂料节省材料、降低成本，从经济效益方面也是很可观的。
