乘客电梯五方通话要求与验收规范方案使用规范方案
乘客电梯五方通话要求与验收规范方案使用规范方案乘客电梯“五方通话”是目前一个流行的提法，指在下列五个方位之间的对讲通话：1、电梯轿厢；2、电梯机房；3、电梯轿顶；4、电梯底坑；5、物业值班室（救援服务处所）。
乘客电梯“五方通话”的法规、标准、规依据主要有：（一）国务院《特种设备安全监察条例》。
具体规定条文如下：第十条：特种设备的生产单位，应当依照本条例规定以及国务院特种设备安全监督管理部门制订并公布的安全技术规的要求，进行生产活动；第二十四条：特种设备使用单位应当使用符合安全技术规要求的特种设备。
……（二）中华人民国强制性国家标准《电梯制造与安装安全规》（GB 7588-2003）。
具体规定条文如下：5.10 紧急解困如果在井道中工作的人员存在被困危险，而又无法通过轿厢或井道逃脱，应在存在该危险处设置报警装置。
该报警装置应符合14.2.3.2和14.2.3.3的要求。
14.2.3 紧急报警装置14.2.3.1 为使乘客能向轿厢外求援，轿厢应装设乘客易于识别和触及的报警装置。
14.2.3.2 该装置的供电应来自8.17.4中要求的紧急照明电源或等效电源。
注：14.2.3.2不适用于轿与公用网连接的情况。
14.2.3.3 该装置应采用一个对讲系统以便与救援服务持续联系。
在启动此对讲系统之后，被困乘客应不必再做其他操作。
14.2.3.4 如果电梯行程大于30m，在轿厢和机房之间应设置8.17.4述及的紧急电源供电的对讲系统或类似装置。
（附：8.17.4 应有自动再充电的紧急照明电源，在正常照明电源中断的情况下，它能至少供1W灯泡用电1h。
在正常照明电源一旦发生故障的情况下，应自动接通紧急照明电源。
）（三）国家质量监督检验检疫总局颁布的特种设备安全技术规TSG T5001-2009《电梯使用管理与维护保养规则》。
具体条文容：第九条使用单位应当履行以下职责：（一）保持电梯紧急报警装置能够随时与使用单位安全管理机构或者值班人员实现有效联系；……（七）电梯发生困人时，及时采取措施，安抚乘客，组织电梯维修作业人员实施救援；……在实际生活中，除了电梯轿厢会产生困人的情形外，在井道中工作的人员同样也存在被困危险，而这些人员可能无法通过轿厢或井道逃脱，其被困的主要方位就是电梯的轿顶、底坑；另一方面，最能实现紧急救援联络的方位就是物业值班室（救援服务处所）及电梯机房。
电梯五方通话布线要求
电梯五方通话布线要求
1、布线原则：采用总线方式布线，根据布线总长度最短原
则可以采用多路总线方式。
单根总线布线总长度不能超过3000米。
在超过3000米的情况下可以通过增加分路器的方式，分路器最多可将系统分为8路总线，每一个端口对应的线路长度不能超过3000米（包括所有分支线路的总长度）。
2、电缆规格：采用普通RVV 电缆 3芯，需要考虑预留一定
备线（建议每路）3根）。
电缆线要求：
1. 芯数：3芯以上
2. 每芯截面积：不小于0.75mm2
3. 导体电阻：不大于26.4賚och/km
4. 额定电压：不小于100V
5. 耐电压（交流）：500V/min
6. 绝缘电阻（20℃ min）：80M賚och/km
7. 连续使用温度范围：-5℃至+70℃
8. 静电容量：104.4pf/m。
乘客电梯五方通话要求及验收规范使用规范.doc
乘客电梯“五方通话”是目前一个流行的提法，指在下列五个方位之间的对讲通话：1、电梯轿厢；2、电梯机房；3、电梯轿顶；4、电梯底坑；5、物业值班室（救援服务处所）。
乘客电梯“五方通话”的法规、标准、规范依据主要有：（一）国务院《特种设备安全监察条例》。
具体规定条文如下：第十条：特种设备的生产单位，应当依照本条例规定以及国务院特种设备安全监督管理部门制订并公布的安全技术规范的要求，进行生产活动；第二十四条：特种设备使用单位应当使用符合安全技术规范要求的特种设备。
……（二）中华人民共和国强制性国家标准《电梯制造与安装安全规范》（GB 7588-2003）。
具体规定条文如下：5.10 紧急解困如果在井道中工作的人员存在被困危险，而又无法通过轿厢或井道逃脱，应在存在该危险处设置报警装置。
该报警装置应符合14.2.3.2和14.2.3.3的要求。
14.2.3 紧急报警装置14.2.3.1 为使乘客能向轿厢外求援，轿厢内应装设乘客易于识别和触及的报警装置。
14.2.3.2 该装置的供电应来自8.17.4中要求的紧急照明电源或等效电源。
注：14.2.3.2不适用于轿内电话与公用电话网连接的情况。
14.2.3.3 该装置应采用一个对讲系统以便与救援服务持续联系。
在启动此对讲系统之后，被困乘客应不必再做其他操作。
14.2.3.4 如果电梯行程大于30m，在轿厢和机房之间应设置8.17.4述及的紧急电源供电的对讲系统或类似装置。
（附：8.17.4 应有自动再充电的紧急照明电源，在正常照明电源中断的情况下，它能至少供1W 灯泡用电1h。
在正常照明电源一旦发生故障的情况下，应自动接通紧急照明电源。
）（三）国家质量监督检验检疫总局颁布的特种设备安全技术规范TSG T5001-2009《电梯使用管理与维护保养规则》。
具体条文内容：第九条使用单位应当履行以下职责：（一）保持电梯紧急报警装置能够随时与使用单位安全管理机构或者值班人员实现有效联系；……（七）电梯发生困人时，及时采取措施，安抚乘客，组织电梯维修作业人员实施救援；……在实际生活中，除了电梯轿厢会产生困人的情形外，在井道中工作的人员同样也存在被困危险，而这些人员可能无法通过轿厢或井道逃脱，其被困的主要方位就是电梯的轿顶、底坑；另一方面，最能实现紧急救援联络的方位就是物业值班室（救援服务处所）及电梯机房。
电梯五方通话系统资料
电梯五方通话系统资料
一、项目概述
邯郸市码头镇枫丹美庐小区，所有楼房均配备了电梯，根据技术监督部门对电梯检验标准的要求，该小区内的所有电梯必须实现“五方通话”功能。
“五方通话”功能主要是进行这五个地方的通话：（1）电梯轿厢，（2）电梯轿厢顶，（3）电梯底坑，（4）电梯机房，（5）值班室。
如要满足该要求，本小区需要部署一套电梯五方通话系统。
二、需求分析
用户提出的要求：
1、电梯必须实现“五方通话”，当电梯出现故障的时候，被困于电梯内的人员通过电梯呼救按钮可以联系到值班室发出呼救信号。
2、安装要简单方便，不需要布太多线路，易施工，易操作，易维护。
使用人员易于管理。
用户楼盘信息：
邯郸市码头镇枫丹美庐小区共有16栋楼，每栋均为12层、6层，共有24个单元电梯。
其中每栋楼的单元详细信息如下：
××小区电梯布局表
楼号单元数电梯数楼高备注
1 4 1 12层
2 4 1 12层
3 4 1 6层
4 4 1 6层
5 4 1 6层
.. 2 1 6层
15 2 1 6层
16 2 4 11层
三、方案设计
根据用户实际需求，为该小区选择FM无线电梯五方通话系统。
该系统具备
1。

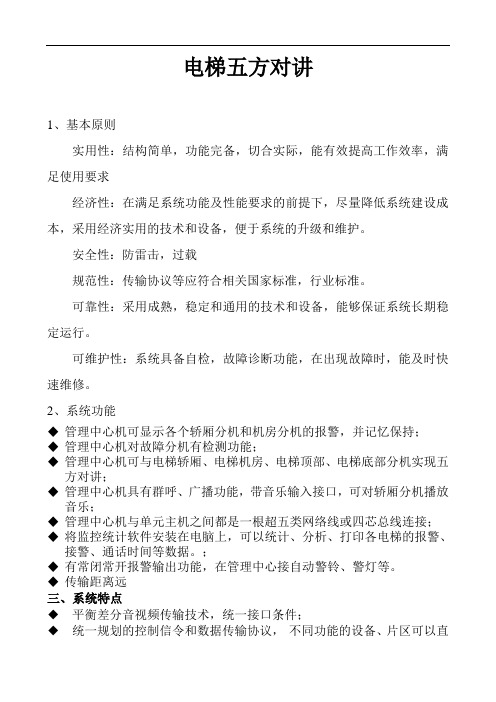

电梯五方对讲的要求2012.11.19
电梯五方对讲1、基本原则实用性：结构简单，功能完备，切合实际，能有效提高工作效率，满足使用要求经济性：在满足系统功能及性能要求的前提下，尽量降低系统建设成本，采用经济实用的技术和设备，便于系统的升级和维护。
安全性：防雷击，过载规范性：传输协议等应符合相关国家标准，行业标准。
可靠性：采用成熟，稳定和通用的技术和设备，能够保证系统长期稳定运行。
可维护性：系统具备自检，故障诊断功能，在出现故障时，能及时快速维修。
2、系统功能◆管理中心机可显示各个轿厢分机和机房分机的报警，并记忆保持；◆管理中心机对故障分机有检测功能；◆管理中心机可与电梯轿厢、电梯机房、电梯顶部、电梯底部分机实现五方对讲；◆管理中心机具有群呼、广播功能，带音乐输入接口，可对轿厢分机播放音乐；◆管理中心机与单元主机之间都是一根超五类网络线或四芯总线连接；◆将监控统计软件安装在电脑上，可以统计、分析、打印各电梯的报警、接警、通话时间等数据。
；◆有常闭常开报警输出功能，在管理中心接自动警铃、警灯等。
◆传输距离远三、系统特点◆平衡差分音视频传输技术，统一接口条件；◆统一规划的控制信令和数据传输协议，不同功能的设备、片区可以直接相连；◆抗静电及防雷设计，确保联网系统稳定运行；◆通话、报警功能均可由单一5类线或六芯/四芯总线传输；四、系统组成1、单元内部：电源、单元主机、机房分机、轿厢分机、轿顶分机、井底分机。
2、外网部分：联网控制器、管理中心机、电脑、电源、监控软件。
3、线路组成：单元线、联网线。
五、系统配置说明◆单元设备配置：1、每单元配置1台单元主机；2、每单元配置1台轿厢分机（外挂式、单元线绑在电梯的随行电缆上）；3、每单元配置1台机房分机、1台轿顶分机；1台井底分机◆联网设备配置：1、每个联网组团配置一台联网控制器，可根据需要增加。
2、每个联网小区可根据需要配置所需数量的管理中心机。
3、每台管理中心机、联网控制器配置一台UPS不间断电源。
乘客电梯五方通话要求与验收规范方案使用规范方案
乘客电梯“五方通话”是目前一个流行的提法，指在下列五个方位之间的对讲通话：1、电梯轿厢；2、电梯机房；3、电梯轿顶；4、电梯底坑；5、物业值班室（救援服务处所）。
乘客电梯“五方通话”的法规、标准、规依据主要有：（一）国务院《特种设备安全监察条例》。
具体规定条文如下：第十条：特种设备的生产单位，应当依照本条例规定以及国务院特种设备安全监督管理部门制订并公布的安全技术规的要求，进行生产活动；第二十四条：特种设备使用单位应当使用符合安全技术规要求的特种设备。
……（二）中华人民国强制性国家标准《电梯制造与安装安全规》（GB 7588-2003）。
具体规定条文如下：5.10 紧急解困如果在井道中工作的人员存在被困危险，而又无法通过轿厢或井道逃脱，应在存在该危险处设置报警装置。
该报警装置应符合14.2.3.2和14.2.3.3的要求。
14.2.3 紧急报警装置14.2.3.1 为使乘客能向轿厢外求援，轿厢应装设乘客易于识别和触及的报警装置。
14.2.3.2 该装置的供电应来自8.17.4中要求的紧急照明电源或等效电源。
注：14.2.3.2不适用于轿与公用网连接的情况。
14.2.3.3 该装置应采用一个对讲系统以便与救援服务持续联系。
在启动此对讲系统之后，被困乘客应不必再做其他操作。
14.2.3.4 如果电梯行程大于30m，在轿厢和机房之间应设置8.17.4述及的紧急电源供电的对讲系统或类似装置。
（附：8.17.4 应有自动再充电的紧急照明电源，在正常照明电源中断的情况下，它能至少供1W灯泡用电1h。
在正常照明电源一旦发生故障的情况下，应自动接通紧急照明电源。
）（三）国家质量监督检验检疫总局颁布的特种设备安全技术规TSG T5001-2009《电梯使用管理与维护保养规则》。
具体条文容：第九条使用单位应当履行以下职责：（一）保持电梯紧急报警装置能够随时与使用单位安全管理机构或者值班人员实现有效联系；……（七）电梯发生困人时，及时采取措施，安抚乘客，组织电梯维修作业人员实施救援；……在实际生活中，除了电梯轿厢会产生困人的情形外，在井道中工作的人员同样也存在被困危险，而这些人员可能无法通过轿厢或井道逃脱，其被困的主要方位就是电梯的轿顶、底坑；另一方面，最能实现紧急救援联络的方位就是物业值班室（救援服务处所）及电梯机房。
乘客电梯五方通话要求及验收规范使用规范
乘客电梯五方通话要求及验收规范使用规范乘客电梯是一种非常重要的交通工具，为了确保乘客的安全和使用的舒适度，乘客电梯五方通话系统应该符合以下要求和验收规范。
首先，在乘客电梯五方通话要求方面，主要包括以下几个方面。
1.高音质：乘客电梯五方通话系统应该有清晰的声音效果，确保乘客可以听清对话内容。
2.抗干扰能力：乘客电梯五方通话系统应该具备强大的抗干扰能力，能够在电梯运行时能够保持通话质量稳定。
3.多功能性：乘客电梯五方通话系统应该具备多种功能，例如通话、紧急报警等，以满足各种不同的需求。
4.易操作性：乘客电梯五方通话系统应该简单易用，操作方便，可以方便地进行呼叫、接听等操作。
5.安全可靠性：乘客电梯五方通话系统应该具备高度的安全可靠性，确保在紧急情况下可以及时响应和处理。
其次，在乘客电梯五方通话验收规范使用规范方面，主要包括以下内容。
1.设备验收：在安装乘客电梯五方通话系统前，应进行设备验收，确保设备符合相关的标准和规定。
2.功能测试：安装完毕后，应进行功能测试，测试系统的各项功能是否正常运行，例如是否能够正常通话、报警等。
3.通话质量测试：应进行通话质量测试，测试系统的语音质量是否符
合要求，确保乘客在通话时能够听清对方的声音。
4.干扰测试：应进行干扰测试，测试系统的抗干扰能力是否符合要求，确保在电梯运行时不会受到干扰。
5.安全功能测试：应进行安全功能测试，测试系统在紧急情况下是否
能够及时响应和处理，例如紧急报警功能是否正常。
乘客电梯五方通话要求及验收规范使用规范
乘客电梯“五方通话”是目前一个流行的提法，指在下列五个方位之间的对讲通话：1、电梯轿厢；2、电梯机房；3、电梯轿顶；4、电梯底坑；5、物业值班室（救援服务处所）。
乘客电梯“五方通话”的法规、标准、规范依据主要有：（一）国务院《特种设备安全监察条例》。
具体规定条文如下：第十条：特种设备的生产单位，应当依照本条例规定以及国务院特种设备安全监督管理部门制订并公布的安全技术规范的要求，进行生产活动；第二十四条：特种设备使用单位应当使用符合安全技术规范要求的特种设备。
……（二）中华人民共和国强制性国家标准《电梯制造与安装安全规范》（GB 7588-2003 ）。
具体规定条文如下：5.10 紧急解困如果在井道中工作的人员存在被困危险，而又无法通过轿厢或井道逃脱，应在存在该危险处设置报警装置。
该报警装置应符合14.2.3.2 和14.2.3.3 的要求。
14.2.3 紧急报警装置14.2.3.1 为使乘客能向轿厢外求援，轿厢内应装设乘客易于识别和触及的报警装置。
14.2.3.2 该装置的供电应来自8.17.4 中要求的紧急照明电源或等效电源。
注：14.2.3.2 不适用于轿内电话与公用电话网连接的情况。
14.2.3.3 该装置应采用一个对讲系统以便与救援服务持续联系。
在启动此对讲系统之后，被困乘客应不必再做其他操作。
14.2.3.4 如果电梯行程大于30m ，在轿厢和机房之间应设置8.17.4 述及的紧急电源供电的对讲系统或类似装置。
（附：8.17.4 应有自动再充电的紧急照明电源，在正常照明电源中断的情况下，它能至少供1W 灯泡用电1h 。
在正常照明电源一旦发生故障的情况下，应自动接通紧急照明电源。
）（三）国家质量监督检验检疫总局颁布的特种设备安全技术规范TSG T5001-2009 《电梯使用管理与维护保养规则》。
具体条文内容：第九条使用单位应当履行以下职责：（一）保持电梯紧急报警装置能够随时与使用单位安全管理机构或者值班人员实现有效联系；……（七）电梯发生困人时，及时采取措施，安抚乘客，组织电梯维修作业人员实施救援；……在实际生活中，除了电梯轿厢会产生困人的情形外，在井道中工作的人员同样也存在被困危险，而这些人员可能无法通过轿厢或井道逃脱，其被困的主要方位就是电梯的轿顶、底坑；另一方面，最能实现紧急救援联络的方位就是物业值班室（救援服务处所）及电梯机房。
电梯紧急报警的“五方通话”
电梯紧急报警的“五方通话”
正确理解电梯报警的“五方通话”
从事电梯安装施工过程的朋友都知道，乘客电梯和载货电梯紧急报警要有“五方通话”，其实这仅是业内施工朋友的大众口语。
大家知道，规定设置紧急报警装置的目的是为了在一旦发生电梯困人事故时，被困乘客可以随时使用轿厢内的紧急报警装置向外求救，以免对乘客发生进一步的伤害。
所谓的“五方通话”是指，轿厢、值班室（或监控室、或消控室、或门卫、或大楼管理机构等）、机房、轿顶（井道顶）、底坑这五方之间的通话。
按电梯标准和电梯安全技术规范的规定，并不是所有电梯都要求装“五方通话”的，有时甚至只有“两方通话”也能满足安全规范的要求。
1、轿厢、值班室必须设置紧急报警装置，否则就是不满足电梯安全技术规范的规定。
2、如电梯行程大于30m，则在机房应设置报警装置。
否则，机房不设报警装置也是允许的。
3、如在井道中工作的人员存在被困危险，而又无法通过轿厢或井道逃脱，应在存在该危险处的井道顶（或轿顶）、或底坑设置报警装置。
否则，可以不设。
由此可知，如某电梯只有2层2站，在井道中也不存在人员被困危险，不就只要“两方通话”就满足规定了。
另外，紧急报警装置须配备应急电源（轿内电话与公用电话网连接的
情况例外）且能自动接通，同时紧急报警装置应为双工制式的对讲系统。
电梯五方通话方案
电梯五方通话方案1. 引言电梯作为现代建筑中必不可少的设施之一，为我们的生活提供了极大的便利。
然而，在繁忙的城市中，电梯频繁使用也带来了一些问题，其中之一就是电梯内通话的问题。
为了满足用户的需求，提高电梯通话的便利性和质量，我们设计了一种创新的电梯五方通话方案。
本文将详细介绍这一方案的设计思路和实施细节。
2. 方案概述电梯五方通话方案旨在通过改良电梯的通话系统，实现电梯内多方通话的功能。
该方案包括以下主要组件：•通话控制器：负责控制电梯的通话功能，支持多方通话和呼叫转接功能。
•扬声器和麦克风：用于声音的输入和输出，确保通话的清晰度和信号的稳定性。
•电梯内部显示屏：用于显示通话状态和选择通话对象。
•按钮和触摸屏：用于选择通话对象、接听和拒绝通话。
3. 通话控制流程电梯五方通话方案基于以下通话控制流程：1.用户进入电梯并按下希望通话的按钮或屏幕。
2.电梯通话控制器接收到用户的呼叫信号，并保留用户和电梯两个通话参与者。
3.通话控制器向其他待通话的电梯发送通话请求。
4.其他电梯通话控制器收到通话请求后，显示通话请求信息，并等待用户的接听或拒绝。
5.如果其他电梯上的用户接听了通话请求，他们将作为第三、四、五个通话参与者加入到通话中。
如果没有其他用户接听，则呼叫将被转接或取消。
6.通话控制器将所有通话参与者的声音进行混音处理，并通过扬声器播放出来。
7.所有通话参与者可以通过话筒进行对话，以实现多方通话的目标。
4. 实施细节为了实施该方案，需要注意以下几个关键细节：4.1 扬声器和麦克风的选择为了保证通话的音质和稳定性，需要选择质量优良的扬声器和麦克风。
扬声器应具备高保真音质和适当的音量，而麦克风应能够准确捕捉用户的声音。
4.2 电梯内部显示屏和按钮的设计电梯内部显示屏应具备高清晰度和较大的尺寸，以便用户更清楚地看到通话状态和选择通话对象。
按钮和触摸屏应设计合理，易于使用，并提供明确的用户指导，以避免误操作和困惑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五方通话并不是法规和国家标准的直接要求，法规和国家标准上写得比较原则，而采用五方通话是满足这些法规和国家标准的比较简明的方法。
现在提供一些法规和国家标准的规定供参考：
TSG T7002-2005《曳引和强制驱动式电梯型式试验细则》（该细则是法规级的）
18.1轿内报警装置轿厢内应装设乘客易于识别和触及的报警装置
18.2报警装置的电源该装置的供电应来自紧急照明电源或等效电源（连接到公用电话网的除外）
18.3轿内报警装置的型式紧急报警装置应采用一个双向对讲系统，以便与救援服务持续联系。
在启动此对讲系统之后，轿内被困乘客应不必再做其它操作
18.4对讲系统如果电梯行程大于30m，在轿厢和机房之间设置由紧急电源供电的对讲系统或类似装置
18.5井道内的报警装置如果在井道中工作的人员存在被困危险，而又无法通过轿厢或井道逃脱，应在存在该危险处设置报警装置。
该报警装置也应符合上述18.2和18.3条的规定
GB 7588-2003《电梯制造与安装安全规范》（该规范是强制性国家标准）
5.10 紧急解困
如果在井道中工作的人员存在被困危险，而又无法通过轿厢或井道逃脱，应在存在该危险
处设置报警装置。
该报警装置应符合14.2.3.2和14.2.3.3的要求。
14.2.3 紧急报警装置
14.2.3.1 为使乘客能向轿厢外求援，轿厢内应装设乘客易于识别和触及的报警装置。
14.2.3.2 该装置的供电应来自8.17.4中要求的紧急照明电源或等效电源。
注：14.2.3.2不适用于轿内电话与公用电话网连接的情况.
14.2.3.3 该装置应采用一个对讲系统以便与救援服务持续联系。
在启动此对讲系统之后，被困乘客应不必再做其他操作。
14.2.3.4 如果电梯行程大于30m，在轿厢和机房之间应设置8.17.4述及的紧急电源供电的对讲系统或类似装置。
以上两项法规和国家标准都是必须执行的。
实际使用中，如果不采用五方通话，另一个常见方法是在轿厢内安装一个可以打外线的电话。
