NTP子母钟系统
医院时钟系统方案介绍(NTP结构)详解16页PPT
❖
SDN2401型数字日历子钟适合于在大厅、
食堂、会议室及综合性活动室等地，壁挂
式安装。
产品—子钟（备选）
❖ - SAN40型单面指针式子钟。品牌：Hillyton(岭通） ❖ 产品简述：不锈钢外壳，钟面直径400mm，外观与普通石英电子钟无
异，“时、分、秒” 三针走时。NTP网络对时接口，RJ45，可与计算 机局域网共用网络、共用交换机。日常运行时，每秒自动访问同网络 内的时间服务器（PN20A母钟）以获得标准时间信息。钟面LOGO处具 有秒闪圆点，可直观指示该子钟是否处 于同步工作状态。 SAN40型指针式子钟适合于在医院办公 室、家属等候室等场地壁挂式安装。 （可与SDN1401互换选配）
管显示“秒”计时信息。秒字符右下角具有秒闪圆点，可直观指示该 子钟是否处于同步工作状态。NTP网络对时接口，RJ45，可与计算机 局域网共用网络、共用交换机。日常运行时自动访问同网络内的时间
服务器（PN20A母钟）以获得标准时间信息。
❖
SDN1401型单面子钟一般壁挂式安装在医院
❖
办公室、家属等候室等场地。
高度精准；
★除时间显示类子钟设备外，可以同时为各计算机局域 网等其他智能化网络设施提供标准时基；
★在设备运行正常情况下，系统时间的准确性永不需要 人工调校。
系统结构
3、系统总体结构 本项目系统整体由母钟（含卫星天线）、时钟管理系
统主机、通信链路（医院智能化设备网）及各类终端子钟 等组成。
产品—母钟
方案优势—信号架构
（2）选择NTP对时系统结构
以PN20A型母钟为核心的岭通时钟系统，通常有RS485总 线型信号结构和NTP网络对时信号结构2种系统方式可选择 。本系统采用NTP网络对时信号结构，可以省去专线敷设 ，只要将子钟和母钟分别就近接入同一个计算机局域网即 可。这样的好处，在日后整个建筑群扩大需要时钟系统扩 容时，将体现得尤为充分。同时，局域网结构的通用性和 安全性，也是技术潮流所在。
子母钟系统介绍

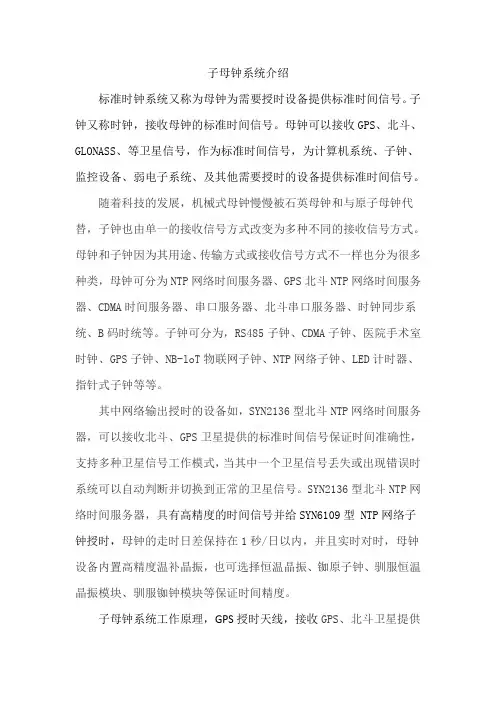

子母钟系统介绍标准时钟系统又称为母钟为需要授时设备提供标准时间信号。
子钟又称时钟，接收母钟的标准时间信号。
母钟可以接收GPS、北斗、GLONASS、等卫星信号，作为标准时间信号，为计算机系统、子钟、监控设备、弱电子系统、及其他需要授时的设备提供标准时间信号。
随着科技的发展，机械式母钟慢慢被石英母钟和与原子母钟代替，子钟也由单一的接收信号方式改变为多种不同的接收信号方式。
母钟和子钟因为其用途、传输方式或接收信号方式不一样也分为很多种类，母钟可分为NTP网络时间服务器、GPS北斗NTP网络时间服务器、CDMA时间服务器、串口服务器、北斗串口服务器、时钟同步系统、B码时统等。
子钟可分为，RS485子钟、CDMA子钟、医院手术室时钟、GPS子钟、NB-loT物联网子钟、NTP网络子钟、LED计时器、指针式子钟等等。
其中网络输出授时的设备如，SYN2136型北斗NTP网络时间服务器，可以接收北斗、GPS卫星提供的标准时间信号保证时间准确性，支持多种卫星信号工作模式，当其中一个卫星信号丢失或出现错误时系统可以自动判断并切换到正常的卫星信号。
SYN2136型北斗NTP网络时间服务器，具有高精度的时间信号并给SYN6109型 NTP网络子钟授时，母钟的走时日差保持在1秒/日以内，并且实时对时，母钟设备内置高精度温补晶振，也可选择恒温晶振、铷原子钟、驯服恒温晶振模块、驯服铷钟模块等保证时间精度。
子母钟系统工作原理，GPS授时天线，接收GPS、北斗卫星提供的标准时间信号，通过同轴电缆传输给母钟SYN2136型北斗NTP网络时间服务器，母钟收到GPS、北斗卫星信号后，经过交换机转换生成标准时间信号，并传输给NTP网络子钟SYN6109、计算机系统、监控设备、弱电子系统、及其他需要授时的设备，SYN2136型时间服务器通过RJ45网口接入时钟网管监控系统，用来管理和维护系统，以及统一局域网和电脑的时间，实现时间同步。
工作原理如图所示：子母钟系统可以为、地铁、机场、医院、学校、体育场馆、车站、政府部门、研究所、工厂、等场所提供统一的标准时间系统。
NTP子母钟系统(技术方案)—持久百成 3
NTP子母钟系统技术方案持久百成CJTC6300北京持久百成钟表有限公司目录第一部分 NTP子母钟技术方案 (4)1.系统技术规范 (4)2. 时钟系统优化设计 (5)2.1概述 (5)2.1.1 系统特点 (5)2.1.2优化后的时钟同步系统具有以下优势： (6)2.2系统设计原则 (6)2.2.1 安全性、可靠性 (6)2.2.2 经济合理性 (7)2.2.3 先进性、成熟性、可持续性 (7)2.2.4 标准性、开放性、互联互通性 (7)2.2.5 可用性 (7)2.2.6 可兼容性和可扩充性 (7)2.2.7 抗干扰性 (8)2.2.8 环保低功耗 (8)2.2.9 制造工艺规范化 (8)2.2.10 设备管理集中化 (8)2.3时钟同步系统架构 (8)2.3.1方案优化的必要性 (8)2.3.2时钟同步系统优化方案 (9)2.3.4具体工作原理如下： (10)2.4系统设备结构 (11)2.4.1 NTP中心母钟 (11)2.4.1.5 NTP中心母钟配置 (12)3. 功能简介 (13)3.1 时间源 (13)3.2 NTP中心母钟系统 (13)3.3 NTP接口卡 (14)3.4 NTP子钟 (14)3.6 监控终端 (15)4.系统技术性能指标 (15)4.1 GPS/北斗天线 (15)4.2 NTP中心母钟 (15)4.3 NTP接口： (16)4.4 GPS/北斗接收单元 (16)4.5高稳晶振守时单元 (17)4.6 NTP指针式子钟 (17)5.高精度NTP授时系统 (22)6.可远程调试的子母钟系统 (23)7.高精度授时授频相统一系统 (24)8.智能多时源自动化、协商授时时间同步系统 (25)9.子母钟的多电源供电电源系统 (26)10.子母钟的智能电源系统 (27)第一部分NTP子母钟技术方案1.系统技术规范我公司按照ISO9001国际质量认证体系的要求，制定相应的企业标准和生产工艺流程，在产品设计、生产检验、安装调试、包装运输、运行和售后服务过程中，严格执行有关标准和相关技术规范，以更好地满足用户的需求。
精工子母钟系统应用说明

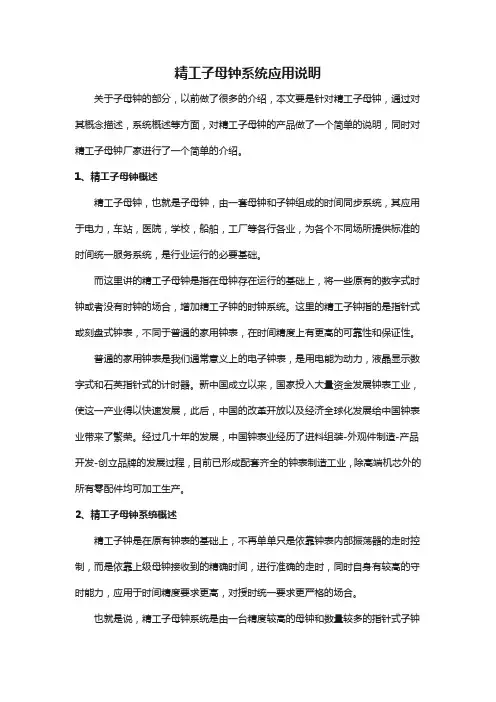

精工子母钟系统应用说明关于子母钟的部分，以前做了很多的介绍，本文要是针对精工子母钟，通过对其概念描述，系统概述等方面，对精工子母钟的产品做了一个简单的说明，同时对精工子母钟厂家进行了一个简单的介绍。
1、精工子母钟概述精工子母钟，也就是子母钟，由一套母钟和子钟组成的时间同步系统，其应用于电力，车站，医院，学校，船舶，工厂等各行各业，为各个不同场所提供标准的时间统一服务系统，是行业运行的必要基础。
而这里讲的精工子母钟是指在母钟存在运行的基础上，将一些原有的数字式时钟或者没有时钟的场合，增加精工子钟的时钟系统。
这里的精工子钟指的是指针式或刻盘式钟表，不同于普通的家用钟表，在时间精度上有更高的可靠性和保证性。
普通的家用钟表是我们通常意义上的电子钟表，是用电能为动力，液晶显示数字式和石英指针式的计时器。
新中国成立以来，国家投入大量资金发展钟表工业，使这一产业得以快速发展，此后，中国的改革开放以及经济全球化发展给中国钟表业带来了繁荣。
经过几十年的发展，中国钟表业经历了进料组装-外观件制造-产品开发-创立品牌的发展过程，目前已形成配套齐全的钟表制造工业，除高端机芯外的所有零配件均可加工生产。
2、精工子母钟系统概述精工子钟是在原有钟表的基础上，不再单单只是依靠钟表内部振荡器的走时控制，而是依靠上级母钟接收到的精确时间，进行准确的走时，同时自身有较高的守时能力，应用于时间精度要求更高，对授时统一要求更严格的场合。
也就是说，精工子母钟系统是由一台精度较高的母钟和数量较多的指针式子钟组成（精工子钟），可以通过总线（RS232/485等）和网线进行连接通讯，具体根据现场系统布置确定，目前应用最多的额为网络精工子母钟系统。
由总线系统构成的精工子母钟系统是由一套独立的母钟通过接收卫星信号，获取标准的时间信息，通过总线传输，子母钟之间通过统一的协议收发形式，组成的一套精工子母钟系统。
总线系统的精工子母钟系统图如下所示：如上所示，总线系统的精工子母钟系统一般是通过线揽直接并式或串式的方式进行，除了对线揽的要求外，不需要其他设备的辅助。
子母钟系统说明
子母钟系统说明子母钟系统说明随着科技的不断发展，计时已经成为了人们日常生活和工作中不可或缺的一部分。
为了能够更加准确地掌握时间，许多领域都开始使用子母钟系统。
本文将详细介绍子母钟系统的原理、功能和使用方法，以便读者更好地了解和掌握这一计时技术。
一、引言子母钟系统是一种高精度的计时设备，广泛应用于铁路、航空、电力、交通等领域。
它由一组子钟和母钟组成，通过数据网络进行连接，实现了时间同步和数据共享。
子母钟系统能够提供高精度、高稳定性的时间服务，是许多行业进行时间管理的关键设施。
二、背景知识子母钟系统是基于GPS（全球定位系统）的高精度计时系统。
其核心原理是利用GPS信号接收机接收GPS卫星信号，通过解码获取高精度的时间信息。
母钟作为系统的主控设备，负责接收GPS信号，并将时间信息分配给各个子钟。
子钟则负责显示时间，可以根据需要设置不同的显示格式。
三、功能特点1、时间显示：子母钟系统能够显示当前的时间信息，包括年、月、日、时、分、秒等。
2、闹钟功能：用户可以设置闹钟，子钟会在指定时间到达时发出提示音。
3、定时器功能：用户可以设置定时器，子钟会在指定时间到达时进行倒计时。
4、数据共享：子母钟系统可以通过数据网络将时间信息共享给其他设备，实现时间同步。
5、故障检测：系统能够实时监测子钟和母钟的工作状态，一旦出现故障能够立即报警。
四、使用方法1、安装：将子钟和母钟安装在合适的位置，并确保电源和网络连接稳定。
2、连接：将子钟和母钟通过数据网络进行连接，确保数据传输畅通。
3、设置：在母钟上设置时间、闹钟、定时器等参数，并将设置信息同步到各个子钟。
4、操作：根据需要操作子钟，查看时间、设置闹钟和定时器等。
五、注意事项1、避免强磁场干扰：子母钟系统对磁场比较敏感，应避免附近存在强磁场物体。
2、确保电源稳定：避免电压波动对系统造成影响。
3、保护设备安全：避免对设备进行剧烈震动或撞击。
4、定期维护：定期对子钟和母钟进行维护，确保设备正常运行。
NTP子母钟系统—持久百成
NTP子母钟系统（技术方案）—持久百成时间，如同一条不息流动的河流，承载着信息时代的节奏与秩序。
在这个数字化的世界中，同步时间的重要性不言而喻。
今天，我们就来聊聊NTP子母钟系统，一款让时间同步变得简单、稳定的解决方案。
一、项目背景随着科技的发展，各类信息系统如雨后春笋般涌现，而时间同步成为保障系统正常运行的关键因素。
NTP子母钟系统作为一种高精度时间同步方案，广泛应用于金融、通信、交通、能源等领域。
我们的项目旨在为客户提供一套稳定、高效、易于维护的NTP子母钟系统，确保时间同步的准确性。
二、技术原理NTP（NetworkTimeProtocol）网络时间协议，是国际上广泛采用的时间同步协议。
NTP子母钟系统由母钟和子钟组成，母钟作为时间服务器，通过接收GPS卫星信号或其他时间源信号，为子钟提供精确的时间信息。
1.母钟：母钟内置高性能GPS模块，接收卫星信号，通过NTP协议与互联网时间服务器进行时间同步。
同时，母钟具备时钟源备份功能，当GPS信号丢失时，可自动切换至其他时间源，确保时间同步的连续性。
2.子钟：子钟接收母钟提供的时间信息，通过NTP协议与母钟进行时间同步。
子钟具备独立运行能力，即使与母钟断开连接，也能保持时间同步。
三、系统架构1.时间服务器：负责接收GPS卫星信号或其他时间源信号，为整个系统提供精确的时间基准。
2.交换机：连接时间服务器和子钟，实现数据传输。
3.子钟：分布在各个节点，实现时间同步。
4.管理平台：对整个系统进行监控和管理，包括时间同步状态、设备状态等。
四、实施方案1.现场勘查：了解现场环境，确定设备安装位置、电源接入、网络连接等。
2.设备安装：按照设计图纸，安装时间服务器、交换机、子钟等设备。
3.网络连接：确保设备间网络连接正常，为时间同步创造条件。
4.参数配置：配置时间服务器、子钟等设备的参数，确保时间同步准确性。
5.系统调试：对整个系统进行调试，确保时间同步稳定、可靠。
医院时钟系统方案介绍(NTP结构)16页PPT
方案优势—技术核心
5、产品及系统选择的结构优势 （1）PN20A型母钟
母钟是整个时钟系统的核心，母钟设备的技术结构直 接决定了一套时钟系统产品的技术档次高低。岭通PN20A 型系统母钟，是目前市场上技术最领先的产品，它采用高 集成度的模块化结构技术，把其他厂家往往需要几个设备 组合的所有功能单元及接口单元，都集成设计在同一个2U 标准19英寸机箱内。从而使整套系统结构简洁、脉络清晰、 维护简便，并且功能强大。
方案描述
标准时钟系统
1、功能描述
标准时钟系统是由一套中心母钟和一群子钟组成。 在系统运行正常情况下，母钟以接收卫星（GPS/北斗 系统）同步时间信号方式，不断校准自身时间准确度 ，并通过各种适用的信号链路，来统一系统内所有子 钟设备（包括网络计算机终端）的时间显示。
2、系统优点
★可以使大集群、广区域的所有时钟显示都高度统一、
❖
SDN2401型数字日历子钟适合于在大厅、
食堂、会议室及综合性活动室等地，壁挂
式安装。
产品—子钟（备选）
❖ - SAN40型单面指针式子钟。品牌：Hillyton(岭通） ❖ 产品简述：不锈钢外壳，钟面直径400mm，外观与普通石英电子钟无
异，“时、分、秒” 三针走时。NTP网络对时接口，RJ45，可与计算 机局域网共用网络、共用交换机。日常运行时，每秒自动访问同网络 内的时间服务器（PN20A母钟）以获得标准时间信息。钟面LOGO处具 有秒闪圆点，可直观指示该子钟是否处 于同步工作状态。 SAN40型指针式子钟适合于在医院办公 室、家属等候室等场地壁挂式安装。 （可与SDN1401互换选配）
❖ 4、产品的选择：岭通时钟系统
❖ （1）母钟：型号PN20A。品牌：Hillyton(岭通）
医院时钟系统方案介绍(NTP结构)详解
产品—通用子钟（主选）
❖ （2）子钟：以医院常用子钟型号作介绍
❖ - SDN1401/1402型-单/双面数字子钟。品牌：Hillyton(岭通） ❖ 产品简述：4英寸红色数码管显示“时、分”信息；2.3英寸红色数码
管显示“秒”计时信息。秒字符右下角具有秒闪圆点，可直观指示该 子钟是否处于同步工作状态。NTP网络对时接口，RJ45，可与计算机 局域网共用网络、共用交换机。日常运行时自动访问同网络内的时间
2、系统优点
★可以使大集群、广区域的所有时钟显示都高度统一、
高度精准；
★除时间显示类子钟设备外，可以同时为各计算机局域 网等其他智能化网络设施提供标准时基；
★在设备运行正常情况下，系统时间的准确性永不需要 人工调校。
系统结构
3、系统总体结构 本项目系统整体由母钟（含卫星天线）、时钟管理系
统主机、通信链路（医院智能化设备网）及各类终端子钟 等组成。
xxxxxxxxxx人民医院 时钟系统方案
上海岭通电子科技有限公司 2016年6月
方案描述
标准时钟系统
1、功能描述
标准时钟系统是由一套中心母钟和一群子钟组成。 在系统运行正常情况下，母钟以接收卫星（GPS/北斗 系统）同步时间信号方式，不断校准自身时间准确度 ，并通过各种适用的信号链路，来统一系统内所有子 钟设备（包括网络计算机终端）的时间显示。
产品—手术室子钟（主选2）
❖ - SDN2230型嵌入式数字日历子钟。品牌：Hillyton(岭通） ❖ 产品简述：上下双联显示 “年、月、日”及“时、分、秒” 信息，
显示窗口高170mm宽400mm；NTP网络对时接口、RJ45，可与计算机局 域网共用网络、共用交换机。日常运行时，每秒自动访问同网络内的 时间服务器（PN20A母钟）以获得标准时间信息。秒字符右下角具有 秒闪圆点，可直观指示该子钟是否处于同步工作状态。
