心电轴
心电图心电轴

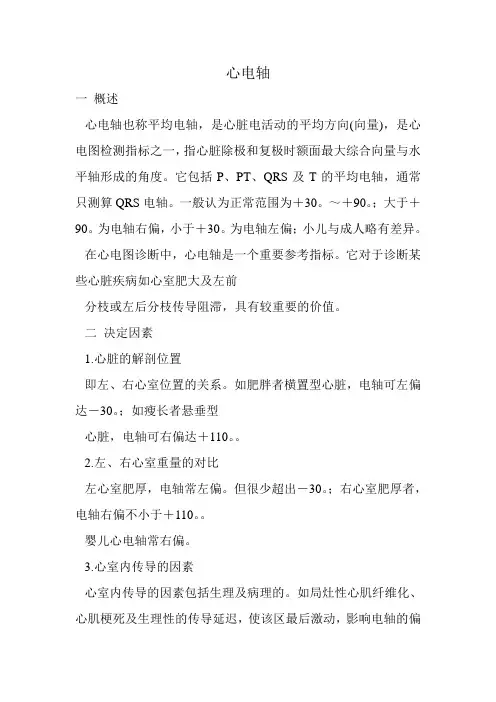

心电轴一概述心电轴也称平均电轴，是心脏电活动的平均方向(向量)，是心电图检测指标之一，指心脏除极和复极时额面最大综合向量与水平轴形成的角度。
它包括P、PT、QRS及T的平均电轴，通常只测算QRS电轴。
一般认为正常范围为＋30。
～＋90。
；大于＋90。
为电轴右偏，小于＋30。
为电轴左偏；小儿与成人略有差异。
在心电图诊断中，心电轴是一个重要参考指标。
它对于诊断某些心脏疾病如心室肥大及左前分枝或左后分枝传导阻滞，具有较重要的价值。
二决定因素1.心脏的解剖位置即左、右心室位置的关系。
如肥胖者横置型心脏，电轴可左偏达－30。
；如瘦长者悬垂型心脏，电轴可右偏达＋110。
2.左、右心室重量的对比左心室肥厚，电轴常左偏。
但很少超出－30。
；右心室肥厚者，电轴右偏不小于＋110。
婴儿心电轴常右偏。
3.心室内传导的因素心室内传导的因素包括生理及病理的。
如局灶性心肌纤维化、心肌梗死及生理性的传导延迟，使该区最后激动，影响电轴的偏移。
三临床意义电轴偏移在很大程度上受生理因素影响，但在某些情况下，对诊断有一定帮助。
例如临床诊断二尖瓣狭窄，电轴应右偏；如为左偏，须考虑是否同时伴二尖瓣关闭不全或主动脉瓣病变。
又如房间隔缺损电轴应右偏；若电轴左偏，又有P-R间期延长，应考虑为原发孔型的房间隔缺损。
电轴左偏45。
以上，提示有左前分支阻滞。
1.电轴右偏的临床意义(1)儿童及部分正常人，一般为轻度右偏。
(2)左后半分支传导阻滞及右束支传导阻滞。
(3)右心室肥大。
(4)慢性阻塞性肺气肿。
(5)侧壁心肌梗死。
(6)预激综合征。
2.电轴左偏的临床意义(1)可见于部分正常人，一般－30。
，主要是成年人。
婴幼儿不应有电轴左偏，电轴左偏可能左室肥大。
(2)左前分支传导阻滞与左束支传导阻滞，左前分支阻滞通常－45。
(3)左室肥大。
(4)慢性阻塞性肺气肿(称假性电轴左偏)。
(5)下壁心肌梗死。
(6)预激综合征。
3.电轴极度右偏或左偏的意义临床上常见的病因有慢性阻塞性肺气肿及先天性心脏病引起的右心室肥大，室性异位心律，特别是右束支阻滞图形的室速。
心电图导联体系及心电轴
Ⅱ导联
Ⅱ导联将左下肢电极与心电图机的正 极端相连，右上肢电极与负极端相连，反 映左下肢（F）与右上记出一个向上波； 反之，为一个向下波
Ⅲ导联
Ⅲ导联：将左下肢与心电图机的正极端 相连，左上肢电极与负极端相联，反映左 下肢（F）与左上肢（L ）的电位差，当F 的电位高于L时，描记出一个向上波；反之， 为一个向下波 .
ＣＲ４导联
双极胸导联，其负极（红线） 置于右上肢前臂，正极（黄 线）置于V4R处，在疑有右 室梗塞时应用。
ＶＥ或Ｖ３Ｅ导联
单极胸导联，ＶＥ将探查电极置于胸 骨剑突处，在疑有下壁梗塞时应用。 Ｖ３Ｅ将探查电极置于ＶＥ水平线与 Ｖ３垂线之交点，用于确定前间壁梗 塞范围的大小。
心脏内导联
将顶端带有电极的导管插入心房或 心室，可在不同部位记录单极心电 图。心腔内心电图的记录有助于导 管电极起搏治疗的定位、心律失常 的鉴别以及电生理研究。
振幅法测定心电轴
查表法
查表法：按I、III导联正负 波幅值代数和的二个数值， 从一专用的心电轴表中直接 查得相应的额面心电轴。
心电轴正常范围与偏移
心电轴偏移及其临床意义
心电轴的正常变动范围较大，约在－ 30°～ +110 °，一般在0 °～+90°之间，正常心电 轴平均约为 +60。自+30 °～ -90°为电轴左 偏， +30°～ -30 °属电轴轻度左偏（图14 ）， 常见于正常的横位心脏（肥胖、腹水、妊娠等）、 左室肥大和左前分支阻滞等。 +90°～+110 ° 属轻度电轴右偏，常见于正常的垂直位心脏和右 室肥大等；越过 +110°的电轴右偏，多见于严 重右室肥大和左后分支阻滞等。
心电图导联及心电轴
心电图导联及心电轴一、心电图导联心脏除极，复极过程中产生的心电向量，通过容积导电传至身体各部，并产生电位差，将两电极置于人体的任何两点与心电图机连接，就可描记出心电图，这种放置电极并与心电图机连接的线路，称为心电图导联（ lead）。
常用的导联如下：（一）标准导联亦称双极肢体导联，反映两个肢体之间的电位差。
Ⅰ导联将左上肢电极与心电图机的正极端相连，右上肢电极与负极端相连，反映左上肢（ L）与右上肢（R ）的电位差。
当L 的电位高于R 时，便描记出一个向上的波形；当R 的电位高于L 时，则描记出一个向下的波形。
Ⅱ导联将左下肢电极与心电图机的正极端相连，右上肢电极与负极端相连，反映左下肢（ F）与右上肢（R ）的电位差。
当F 的电位高于R 时，描记出一个向上波；反之，为一个向下波（图 14-3-1）。
Ⅲ导联：将左下肢与心电图机的正极端相连，左上肢电极与负极端相联，反映左下肢（ F）与左上肢（L ）的电位差，当F 的电位高于L 时，描记出一个向上波；反之，为一个向下波（图 14-3-1）。
图14-3-1 标准导联的连接方式（二）加压单极肢体导联标准导联只是反映体表某两点之间的电位差，而不能探测某一点的电位变化，如果把心电图机的负极接在零电位点上（无关电极），把探查电极接在人体任一点上，就可以测得该点的电位变化，这种导联方式称为单极导联。
Wilson 提出把左上肢，右上肢和左下肢的三个电位各通过 5000欧姆高电阻，用导线连接在一点，称为中心电端（ T）。
理论和实践均证明，中心电端的电位在整个心脏激动过程中的每一瞬间始终稳定，接近于零，因此中心电端可以与电偶中心的零电位点等效。
在实际上，就是将心电图机的无关电极与中心电端连接，探查电极在连接在人体的左上肢，右上肢或左下肢，分别得出左上肢单极导联（ VL）、右上肢单极导联（ VR）和左下肢单极导联（ VF）（图14-3-2 ）图14-3-2 单极肢体导联的连接方式由于单极肢体导联（ VL、VR 、VF）的心电图形振幅较小，不便于观测。
心电轴偏移的分类
心电轴偏移的分类
心电轴偏移是指心脏除极所产生的电向量的综合方向发生偏离正常范围的现象。
在心电图中，心电轴的正常范围为-30度至90度。
心电轴偏移可分为以下几种类型：
1. 心电轴左偏：心电轴位于-30度至-90度之间，常见于左前分支阻滞、左心室肥厚等病变。
2. 心电轴右偏：心电轴位于90度至180度之间，常见于左后分支阻滞、右心室肥厚等病变。
3. 心电轴不确定：心电轴位于-90度至-180度之间，可能存在于肺心病、冠心病、高血压等疾病中，也可见于正常人。
心电轴偏移的临床意义主要在于对心脏病变的诊断和评估。
例如，心电轴左偏可能提示左心室肥厚，而心电轴右偏可能提示右心室肥厚。
此外，心电轴偏移还与心肌缺血、心律失常等疾病有一定关系。
判断心电轴偏移的方法有多种，常用的有以下几种：
1.目测法：通过观察I、aVF导联QRS波群的主波方向，必要时结合II导联QRS波群的主波方向来判断。
2.振幅法：分别计算I导联和III导联的QRS波群振幅的代数和，然后在I 导联和III导联上画出这两个数值的垂直线，电偶中心0点与两垂直线交叉点的连线即为心电轴。
3.坐标图法：将标准肢体导联轴（I、II、III）平行移动，使之和加压肢体导联轴（aVR、aVF、aVL）一并通过坐标图的轴中心点，构成额面六轴系统，从而判断心电轴偏移。
了解心电轴偏移的分类和临床意义，有助于临床医生对心脏病患者进行更准确的诊断和治疗。
在实际应用中，多种方法相结合可以提高心电轴偏移的判断准确性，为患者提供更好的医疗服务。
临床实用心电图入门 第四讲 心率_心电轴与心电图伪差
中国乡村医药杂志临床实用心电图入门第四讲心率、心电轴与心电图伪差薛松维 北京市朝阳区中医医院 心内科主任医师一、利用心电图计算心率利用心电图计算心率是掌握心电图实用技术的第一个体现。
方法有以下几种：１．心率计算公式法（１）心率(次/m in)=60s/R-R间期秒数(s)。
R-R间期代表了一个心动周期所需要的时间。
如R-R间期为3个大格，每个大格=0.20s，3个大格=0.60s，套入公式法(1) 60s/0.60s=100，即该心率为100次/m i n。
公式法(1)需要首先将R-R间期的格数换算成秒数，相对麻烦一些。
２．心率计算公式法（２）心率(次/m in)=1500/R-R间期小格数。
按照正常心电图仪走纸速度为25mm/s，心电图仪每分钟走纸为25mm×60s=1500m m，即心电图每分钟为1500个小格。
如R-R间期为3个大格，3个大格=15个小格，套入公式法(2)1500/15=100，即该心率为100次/min。
公式法(2)比较直接、简便易行，多被临床医生采用。
注意：公式法中所说的R-R间期只是为了更简便快捷地辨认，因为心电图波形中QRS振幅较P波振幅大得多，R-R间期比P-P间期更明显、更容易识别。
实际上，正确提法应为P-P间期。
因为心动周期起于P波(心房除极)，终于下一个P波前(心室复极后)。
正常心脏节律的心房与心室为1∶1传导关系，所以R-R间期就等于P-P间期。
但在心律不齐，特别是心房纤颤时，上述公式法并不适用。
３．目测法计算心率为了节约计算心率的时间，在心律规整时可采用简便的目测法，粗略地推算心率。
此种方法虽不十分精确，但非常适合临床应用，每位医生必须掌握。
首先计算R-R间期的大格数，并参考多出来的小格数加以修正。
如心电图R-R间期为1个大格，心率为300次/min；2个大格，心率为150次/min；3个大格，心率为100次/min(见图4-1);4个大格，心率为75次/min；5个大格，心率为60次/min; 6个大格，心率为50次/min，以此类推。
心电轴的测量与意义
心电轴的测量与临床意义
XXX
2023.4.15
了解心电轴
心电轴
概念：通常是指 形成的角度。
的平均心电轴，即心室除极时综合心向量与Ⅰ导联轴所
：指心脏电活动时可以用一 个单一的向量表示，根据其大小、方向 可以由一个心脏发出的箭头表明。
每个心动周期会产生的综合向量，构成 一个环状轨迹，称为心电向量环，并与 心电图上的各个波对应，分别形成P环 、QRS环、T环。
V5、V6导联呈RS型，R/S＜1，呈顺钟向 SⅡ；avR导联Q/R＞1，R波振幅
转位
＜0.5mV，V5、V6导联呈qRs、
Rs、RS型，R/S＞1
④临床意义
见于SⅠ、SⅡ、SⅢ综合征，重度右心室肥 见于左前分支阻滞、左心室肥大 大及正常变异等
一、目测法
Ⅰ、Ⅱ、Ⅲ导联QRS波群呈rS型，S波振幅＞ 0.3mV，SⅡ＞SⅢ；avR导联Q/R＜1，V5、V6导联 呈RS型，R/S＜1，呈顺钟向转位
①
②
③
④
目测法简易判定电轴偏移
一、目测法
鉴别要点
假性电轴左偏
真性电轴左偏
①QRS环体主居位置 左下、右上象限
左上象限
②电轴偏移程度 -90°~+180°
0°~-90°
③心电图特征
Ⅰ、Ⅱ、Ⅲ导联QRS波群呈rS型，S波振 Ⅰ、avL导联呈qR型。RavL＞RⅠ，
幅＞0.3mV，SⅡ＞SⅢ；avR导联Q/R＜1， Ⅱ、Ⅲ、avF导联呈rS型，SⅢ＞
真、假电轴都表现为R波在Ⅰ导联正向，Ⅱ导联负向，进 一步区别要看Ⅲ导联。 1、QRS主波朝向左上方为真性左偏。此位置与Ⅲ导联的负向 轴最近，因此Ⅲ导联的S波最深；与Ⅱ导联负向轴距离较远， 因此SⅢ>SⅡ。 2、假性电轴左偏时，QRS波群的起始部分位于左下方，而中 末段位于右上。QRS中末向量与Ⅱ导联的负向轴最近，在Ⅱ导 联上的S波最深；而此向量与Ⅲ导联负向轴较远，因此SII>SIII
PPT课件第12节心电轴和心电图导联体系龙殿法原创全民看懂心电图象形图谱健康宣教科普讲座
龙殿法│全民看懂心电图 之 象形图谱 V.3.0
肢体导联 包括标准肢体导联I、II、III及加压肢体导联aVR、aVL、aVF。肢体导联的电极主要放置于 右臂（R)、左臂（L)、左腿（F) 。
加压肢体导联的电极位置及正负极连接方式
第12节│心电轴和心电图导联体系
龙殿法│全民看懂心电图 之 象形图谱 V.3.0
左/工
Ⅰ导联 Ⅲ导联ຫໍສະໝຸດ 第12节│心电轴和心电图导联体系
龙殿法│全民看懂心电图之象形图谱│V3.0
目测法确定电轴是否偏移：如果Ⅰ主波向下，Ⅲ主波向上，则右偏。 把Ⅰ导联放在上面，把Ⅲ导联放到 下面。 “右”字里面有个“口”，Ⅰ导联和Ⅲ导联的主波相互对接后就形成了一个“口”字。
右/口
Ⅰ导联 Ⅲ导联
第12节│心电轴和心电图导联体系
第12节│心电轴和心电图导联体系
龙殿法│全民看懂心电图 之 象形图谱 V.3.0
肢体导联 包括标准肢体导联I、II、III及加压肢体导联aVR、aVL、aVF。肢体导联的电极主要放置于 右臂（R)、左臂（L)、左腿（F) 。
标准肢体导联的电极位置及正负极连接方式
第12节│心电轴和心电图导联体系
平均心电轴：心电轴通常指的是平均QRS心电轴，它是心室除极过程中全部瞬间向量的综合（平均 QRS向量），借以说明心室在除极过程这一总时间内的平均电势方向和强度。它是空间性的，但心电图学 中通常所指的是它投影在前额面上的心电轴，可用任何两个肢体导联的QRS波群的振幅或面积计算出心电 轴。正常心电轴的范围为-30°~ +90°之间；电轴位于-30°~-90°范围为心电轴左偏；位于+90°~+180°范 围为心电轴右偏；位于-90°〜-180°范围，定义为“不确定电轴”。除测定QRS波群电轴外，还可用同样 方法测定P波和T波电轴。
心电图导联体系及心电轴通用课件
间接连接是指将电极连接到心电图机上，但需要通过电缆或其他设备进行信号 传输。
02
心电轴
心电轴的定义
心电轴
心脏的电激动在体表产生的电位差向量综合形成 的方向。
正常心电轴
从右上方向左下方。
心电轴偏移
由于心脏在胸腔内的解剖位置以及激动过程中各 个部位产生的电位差影响，心电轴可发生偏移。
心电轴的测量方法
诊断心脏传导阻滞与心律失常的依据
诊断心脏传导阻滞
心电图导联体系可以检测心脏传导系统的功能，从而协助诊断心脏传导阻滞。特别是对于完全性房室传导阻滞， 心电图导联体系可以检测出P波与QRS波群之间的分离现象。
诊断心律失常
心电图导联体系可以检测出各种心律失常时的心电活动变化，从而协助诊断心律失常。例如，室性心律失常时可 以在心电图上观察到连续三个或以上的室性期前收缩。
心电图导联体系对心电轴的影响
导联位置
不同的心电图导联位置会对心电 轴产生影响，如肢体导联和胸导
联对心电轴的影响不同。
导联方向
不同的心电图导联方向会对心电 轴产生影响，如垂直方向和水平
方向对心电轴的影响不同。
导联数量
不同的心电图导联数量也会对心 电轴产生影响，如12导联和3导
联对心电轴的影响不同。
04
诊断心肌缺血与梗死的依据
诊断心肌缺血
心电图导联体系可以检测心肌缺血时的心电活动变化，从而 协助诊断心肌缺血。特别是对于稳定型心绞痛，心电图导联 体系可以检测出心肌缺血的ST段压低和T波倒置等表现。
诊断心肌梗死
心电图导联体系在急性心肌梗死的诊断中具有重要作用。它 可以检测出心肌梗死时的ST段抬高和Q波形成等表现，同时 也有助于判断心肌梗死的范围和程度。
