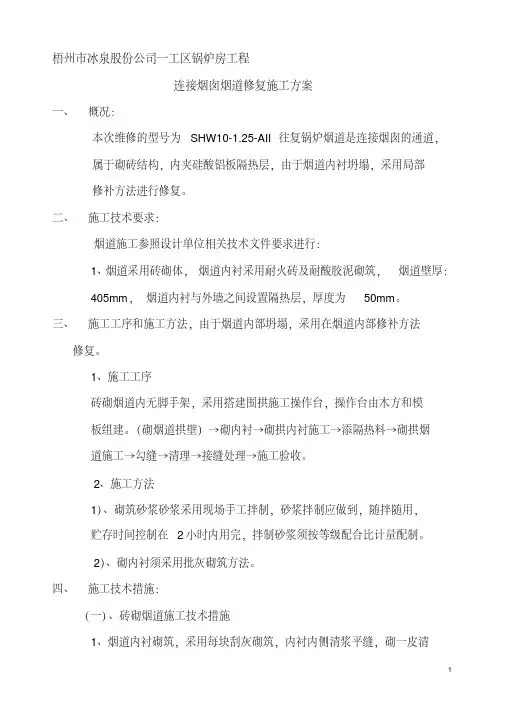

梧州市冰泉股份公司一工区锅炉房工程连接烟囱烟道修复施工方案一、概况：本次维修的型号为SHW10-1.25-AII往复锅炉烟道是连接烟囱的通道，属于砌砖结构，内夹硅酸铝板隔热层，由于烟道内衬坍塌，采用局部修补方法进行修复。
二、施工技术要求：烟道施工参照设计单位相关技术文件要求进行：1、烟道采用砖砌体，烟道内衬采用耐火砖及耐酸胶泥砌筑，烟道壁厚：405mm，烟道内衬与外墙之间设置隔热层，厚度为50mm。
三、施工工序和施工方法，由于烟道内部坍塌，采用在烟道内部修补方法修复。
1、施工工序砖砌烟道内无脚手架，采用搭建围拱施工操作台，操作台由木方和模板组建。
（砌烟道拱壁）→砌内衬→砌拱内衬施工→添隔热料→砌拱烟道施工→勾缝→清理→接缝处理→施工验收。
2、施工方法1）、砌筑砂浆砂浆采用现场手工拌制，砂浆拌制应做到，随拌随用，贮存时间控制在2小时内用完，拌制砂浆须按等级配合比计量配制。
2）、砌内衬须采用批灰砌筑方法。
四、施工技术措施：（一）、砖砌烟道施工技术措施1、烟道内衬砌筑，采用每块刮灰砌筑，内衬内侧清浆平缝，砌一皮清一次，原浆勾缝，内衬砌筑砖缝需饱满，不允许有“瞎缝”和“透缝”。
2、砖体砌筑灰缝厚度，内衬：水平灰缝厚度为3~5mm，垂直灰缝厚度为5mm。
3、内侧均采用标准耐火砖砌筑，或者在圆弧分段使用异形砖，弥补砌砖体时灰缝过大和过小甚至出现瞎缝的通病。
4、砂浆拌制按计量投料，拌和均匀，随拌随用，采用积灰桶存料，每次收工时清理积灰干净，用水冲刷。
5、按照施工图，做好定位放线工作，测量出中心点，用钢圈尺量好模板、隔热层、内衬相应半径，再进行施工。
6、烟囱施工质量和安全措施（二）、施工质量验收标准1、建筑工程施工质量验收统一标准GB50300—20012、砌体工程施工质量验收规范GB50203—20113、烧结普通砖GB5101—20034、烟道设计图（三）、砖砌烟道质量技术措施1、先砌内衬砖，然后在内衬与外墙之间的间隙填充隔热材料。
砖砌60m烟囱及烟道施工方案(修改后)概要
李家坝煤矿锅炉房及附属工程60米砖烟囱及烟道施工方案编制：审核：审批：目录一、编制依据 (1)二、工程概况 (1)三、施工部署 (2)四、施工工序和方法 (3)五、砖烟囱质量技术措施 (6)六、施工的质量要求及工艺标准 (7)七、悬臂式桅杆计算 (10)八、安全及文明施工计划及措施 (11)九、附表一：施工重大危险源辨识 (14)附表二：施工进度计划表 (15)十、附图：现场平面布置图 (16)烟囱烟道施工方案一、编制依据：1、设计图纸2、国家法规、现行规范、规程《砌体工程施工质量验收规范》 GB50203—2010《砼结构工程施工质量验收规范》 GB50204—2010《烟囱施工及验收规范〉 GB5007—2008《烧结普通砖》 GB5101—2003《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2011《施工现场临时用电安全技术规范》 JGJ46—20053、现行国家标准、图集《砖烟囱》 04G211二、工程概况:单位工程名称为：李家坝煤矿锅炉房及附属工程。
烟囱、烟道为工程的一个子单位工程.本工程布置于锅炉房南侧，结构形式为砖砌结构,设计高度60米，其设计标高±0。
000m，相当于绝对标高1440。
70m.烟囱选用标准图集《砖烟囱》04G211中编号60/2.0—0.55—400，即烟囱高度60m，顶部口内径为2.0m，依据设计图纸烟囱顶部圈梁向内加宽，使出口内径减至1.6米，基本风压为0.55KN/㎡.基础为圆板型基础，C30素混凝土，基础埋深为2.6米，基础下为1。
6米高C30钢筋砼承台.承台下地基处理为人工挖孔墩基础,C30砼、墩长8.9米，直径0。
9米。
烟道基础素混凝土，强度为C30，厚度为500mm.基础底标高为—1.5 m，基础下作1米厚3：7灰土处理。
烟道纵向设置4个进烟口，烟道端部设一个出灰口。
烟道顶部为半圆拱顶。
施工技术要求：烟囱施工参照04G211图集。
住宅楼烟道工程施工方案
一、工程概况本工程为某住宅楼烟道施工项目，位于XX市XX区XX街道，建筑总面积为XX万平方米，共有XX栋住宅楼，每栋楼设有厨房和卫生间，共计XX个烟道出口。
烟道设计要求为砖混结构，采用耐高温、防火性能好的材料。
二、施工准备1. 施工组织成立专门的烟道施工小组，由项目经理、技术负责人、施工员、质检员等组成，明确各自职责，确保施工顺利进行。
2. 材料准备（1）砖：选用耐火、抗高温的黏土砖，尺寸为240mm×115mm×53mm。
（2）水泥：选用32.5级普通硅酸盐水泥。
（3）砂：中粗砂，细度模数为2.5～3.0。
（4）钢筋：采用HPB300级钢筋，直径为6～8mm。
（5）防水材料：采用SBS改性沥青防水卷材。
3. 施工设备（1）搅拌机：用于搅拌水泥砂浆。
（2）砖夹：用于砌筑砖块。
（3）水平尺：用于检查烟道水平度。
（4）线锤：用于检查烟道垂直度。
（5）切割机：用于切割钢筋。
三、施工工艺1. 烟道定位根据设计图纸，确定烟道位置，并标出砖墙厚度、烟道出口位置等。
2. 钢筋绑扎根据设计图纸，绑扎钢筋，确保钢筋间距、直径符合要求。
3. 砌筑砖墙（1）首先，在烟道位置处挖出砖墙基础，深度应满足设计要求。
（2）将钢筋绑扎在基础上，确保钢筋与基础牢固连接。
（3）开始砌筑砖墙，砖块应平整、垂直，砌筑过程中应随时检查水平度和垂直度。
（4）砖墙砌筑完成后，进行抹灰，确保砖墙表面平整、光滑。
4. 防水施工（1）在烟道出口处，铺设防水材料，确保防水层与砖墙连接牢固。
（2）防水层铺设完成后，进行密封处理，防止雨水渗透。
5. 烟道检查（1）检查烟道水平度和垂直度，确保符合设计要求。
（2）检查砖墙砌筑质量，确保砖墙表面平整、光滑。
（3）检查防水层施工质量，确保防水效果良好。
四、施工质量控制1. 施工过程中，严格按照设计图纸和施工规范进行施工。
2. 加强施工人员的技术培训，提高施工质量。
3. 施工过程中，严格执行验收制度，确保工程质量。
住宅烟道工程施工方案
住宅烟道工程施工方案一、施工工序及注意事项：1. 施工前准备a. 确认施工图纸，了解烟道工程施工范围及要求。
b. 确定施工队伍，分工明确，保证施工顺利进行。
c. 准备所需施工材料和工具，确保施工过程中的实用性和安全性。
2. 烟道开凿a. 按照设计图纸要求，在墙体或天花板上标示烟道的位置和尺寸。
b. 使用电动工具或手动工具，开凿烟道，保持烟道的平整和垂直度。
c. 施工过程中需要注意防尘措施，确保工作环境清洁。
3. 烟道墙体施工a. 根据设计要求，选择合适的砖块或建筑材料，进行砌筑烟道墙体。
b. 确保砖块的水平度和垂直度，使用水平仪和垂直仪进行检查。
c. 砌筑过程中需要注意砖缝的填充和保证墙体的牢固性。
4. 烟道衬里安装a. 在烟道内安装防火衬里，确保烟道的耐高温和防火性能。
b. 根据烟道尺寸和形状，选择适当的衬里材料，并按照要求进行安装。
c. 安装过程中需注意衬里的平整度和光滑度，确保烟道畅通无阻。
5. 烟道顶部封堵a. 在烟道顶部进行封堵处理，防止污染物逆流或外界异物进入。
b. 使用耐高温材料进行封堵，确保封堵的牢固性和密封性。
c. 封堵后，进行充分检查，确保烟道的完整性和安全性。
二、质量控制措施：1. 施工工艺：严格按照施工图纸和设计要求进行施工，确保烟道的尺寸、平整度和垂直度符合标准。
2. 施工材料：选择符合国家标准和设计要求的建材，保证烟道的防火性能、耐高温性能和耐久性。
3. 安全措施：施工过程中，要严格遵守安全操作规程，保证施工人员的人身安全，并做好现场防尘、防火、通风等工作。
4. 工艺检查：在施工过程中，进行工艺检查，定期对施工质量进行抽查和测试，发现问题及时处理。
三、施工进度安排：1. 制定详细的施工计划，包括施工工序、施工时间、人员安排等。
2. 组织施工人员按计划进行施工，确保施工进度的合理性和高效性。
3. 定期检查施工进度，发现问题及时调整，并与相关单位进行协调，确保工期的完成。
烟道专项施工方案
烟道专项施工方案一、概述烟道是工业生产中常见的设备，具有排烟、除尘等功能。
为了确保烟道的正常运行，保障环境安全和生产效率，需要定期进行专项施工。
本文将针对烟道专项施工方案进行详细介绍。
二、施工前准备在进行烟道专项施工前，需要做好以下准备工作：1.制定施工计划：根据烟道的具体情况制定施工计划，包括施工过程、施工周期、人员配备等。
2.检查设备状态：对烟道设备进行全面检查，确保设备处于良好状态。
3.确定施工方案：根据烟道的实际情况确定施工方案，包括清洁、维护、修复等内容。
三、施工过程烟道专项施工主要包括清洁、检修和维护等环节：1.清洁：采用专业清洁设备对烟道进行清洗，确保烟道内部的通畅。
2.检修：对烟道设备进行全面检修，包括检查设备运行情况、更换损坏部件等。
3.维护：定期对烟道设备进行维护，延长设备的使用寿命。
四、施工安全在进行烟道专项施工时，要注意以下安全事项：1.穿戴防护装备：施工人员需佩戴防护眼镜、手套等防护装备。
2.遵守安全操作规程：严格遵守操作规程，确保施工过程安全。
3.定期排查隐患：定期对施工现场进行安全检查，及时发现隐患。
五、施工完成验收施工完成后，需要进行验收工作：1.检查施工质量：对施工过程进行质量检查，确保施工符合要求。
2.进行设备启动测试：启动烟道设备进行测试，检查设备运行情况是否正常。
3.编制施工总结报告：对施工过程进行总结，提出改进建议。
六、总结通过本文介绍，我们了解了烟道专项施工方案的基本内容，包括施工前准备、施工过程、施工安全、施工完成验收等环节。
只有严格按照方案进行施工，才能确保烟道设备的正常运行，保障生产效率和环境安全。
烟道施工方案
烟道施工方案烟道是指用于排出烟气的通道，烟道施工方案是为了保证烟道的安全、高效运行而制定的一系列施工策略和步骤。
下面是一个大致的烟道施工方案，总共700字。
烟道施工方案一、施工前准备1. 确认施工的烟道位置和尺寸，进行现场勘察，并绘制详细的施工图纸。
2. 评估施工的风险，并采取相应的安全措施，包括建立安全防护措施、提供安全装备和培训工人等。
3. 购买所需的材料和设备，包括砖块、水泥、砂浆、烟道管道等。
4. 招募合适的施工团队，包括工程师、砖瓦工、电焊工等。
5. 确定施工的时间计划和进度安排。
二、施工步骤1. 清理施工区域，确保没有障碍物和杂物。
2. 使用尺子、水平仪等工具，按照施工图纸的要求，标示出烟道的位置和尺寸。
3. 使用钢筋刨子将烟道的外部砖墙刮平，并清除杂质。
4. 用水泥浆涂抹砖墙，以增加其牢固性和耐火性。
待水泥干燥后，进行下一步操作。
5. 用砂浆将砖块一层一层地铺砌起来，注意砖块之间的间隙要保持一致。
6. 在铺砌砖块的过程中，定期使用水平仪检查烟道的垂直度和水平度。
7. 烟道管道的连接部分使用专用的连接件进行固定，确保其密封性和稳固性。
8. 在烟道连接处安装适当的防火装置和防尘装置，以确保烟道的安全和正常运行。
9. 完成砖墙的铺砌后，对其进行打磨和涂抹防火漆，以提高其耐火性。
10. 检查烟道的整体质量和安全性，并进行相关测试，如烟道通风测试、密封性测试等。
三、施工后维护1. 针对烟道进行定期巡检和维护，确保其正常运行和安全使用。
2. 定期清除烟道内的积灰和积尘，以保持其通畅性和效率。
3. 定期检查防火装置和防尘装置的工作状态，如有损坏或失效的情况，及时更换或修复。
4. 注意烟道的保养和管理，如尽量避免烟道受潮、受损等情况，防止其出现结构性问题。
5. 如有需要，定期对烟道进行维修和加固，以确保其长期稳定运行。
总结：烟道施工方案需要在施工前进行充分的准备工作，包括确定位置和尺寸、评估风险、购买材料和设备等。
烟道砌筑维修施工方案
烟道砌筑维修施工方案一、破损情况分析烟道在使用过程中，由于长期受到高温烟气的腐蚀作用，可能会出现破损情况。
常见的破损情况包括烟道砌体脱落、砖块裂缝、砖块表面起皮、烟道壁体开裂等。
这些破损情况不仅会影响烟气的流通，还可能导致安全隐患。
二、维修方案1. 砌筑方案根据破损情况，确定砌筑方案。
一般情况下，可以采用以下方法进行修复：•对于砖块脱落的情况，首先清除砖块周围的杂物和旧砂浆，然后重新砌筑，使用高温耐火砂浆粘接。
•如果砖块表面有起皮现象，可以用钢丝刷将起皮的表面清理干净，重新刷涂耐高温的耐火涂料。
•对于烟道壁体开裂的情况，需要先清理开裂部位，然后采用耐火胶浆填补裂缝。
2. 验收标准在进行砌筑工作后，必须进行验收。
验收标准包括：•砌筑表面平整，无明显凹凸；•砖块之间接缝严密，无漏缝；•砌体整体牢固，无松动现象。
3. 安全措施在进行砌筑施工时，必须注意安全。
操作人员必须穿戴符合要求的防护装备，严禁在未封闭烟道的情况下进行作业，避免发生意外事故。
三、施工流程第一步：准备工作1.清理施工现场，确保没有杂物干扰施工；2.准备所需的砌筑工具和材料，如砖块、耐火砂浆、高温涂料等；3.搭建安全防护设施，确保施工人员安全。
第二步：砌筑作业1.根据破损情况，选择相应的修复方案进行砌筑；2.采用专业砌筑工具，按照规范要求进行砌筑作业；3.确保砌筑质量，避免砌体开裂或砖块脱落。
第三步：验收和清理1.完工后进行验收，确保砌筑质量符合要求；2.清理施工现场，及时清除杂物和余留材料；3.将砌筑工具清洗干净，储存到指定位置。
四、总结烟道砌筑维修施工是一项重要的工作，必须根据实际破损情况采取相应的修复措施。
在进行施工过程中，注意安全，保证质量，才能保障烟道的正常运行和使用寿命。
以上是针对烟道砌筑维修施工的方案和施工流程，希望对您有所帮助。
烟道施工方案
烟道施工方案一、烟道概况焦炉烟道全长200.75m，其中分烟道长141.67m，总烟道长40.92m，汇合烟道长18.16m；分烟道跨度2100mm，两侧直墙高1330mm，拱高920mm；总烟道跨度2720mm，烟道弯管间距1200mm,两侧直墙高1860mm，拱高1340mm。
总烟道与分烟道衬墙宽均为粘土耐火砖和MU10机制红砖。
二、施工总体计划安排1、施工顺序要求“先铺底砖，再砌两侧直墙，最后砌筑烟道拱顶”。
2、施工进度计划：（1）分烟道施工工期25天，其中分烟道铺底5天，分烟道两侧直墙砌筑8天，分烟道拱顶砌筑12天。
（2）汇合烟道施工工期10天，其中汇合烟道铺底2天，汇合烟道两侧直墙砌筑4天，汇合烟道拱顶砌筑4天。
（3）主烟道施工工期25天，其中主烟道铺底7天，主烟道两侧直墙砌筑6天，主烟道拱顶砌筑12天。
三、施工方法砌筑烟道衬砖用的灰浆成分如下：粘土质耐火砖砌筑选用粘土火泥泥浆（粘土火泥80%，42.5R硅酸盐水泥20%），MU10机制红砖砌筑选用M5耐热砂浆。
1、分烟道砌筑（1）分烟道底砌筑烟道底部宽度为2100mm，底部砌筑采用粘土质耐火砖，粘土质火泥泥浆。
砌筑前首先清扫烟道底部，然后根据图纸要求选择立砌一皮粘土砖。
根据砖层线控制好砖层标高；用靠尺板检查表面平整度；保证砖的长度方向应与气流方向垂直。
（2）分烟道直墙砌筑分烟道直墙由粘土质耐火砖层和MU10机制红砖层组成，砌筑时以线杆上的砖层线逐层砌筑（砌筑前干排验缝）。
直墙一侧粘土质耐火砖19层，高度为1330mm，卧缝为5mm，MU10机制红砖25层卧缝为5mm。
砌筑时，根据烟道底面的直墙轮廓线先砌筑粘土质耐火砖，然后逐块砌筑粘土质耐火砖与砼之间的MU10机制红砖，粘土砖与红砖之间要填充10mm厚的复合硅酸盐板材，砌筑时必须保证灰缝饱满严实。
烟道直墙采用粘土质耐火砖层（230mm×113mm×65mm）和MU10机制红砖（240mm×115mm ×53mm）砌筑。
烟道施工方案
烟道施工方案
烟道施工方案可以分为以下几个步骤：
1. 前期准备：首先，需要对烟道位置进行测量和标注，并且确保烟道位置不会与其他
建筑结构或者管道冲突。
同时，需要准备所需的施工材料和设备。
2. 烟道设计：根据烟道的功能和使用需求，绘制烟道的详细设计图纸，包括烟道的尺寸、材料和路径等。
3. 施工准备：根据设计图纸，准备所需的施工材料和设备，包括砖块、水泥、钢筋、
砂浆以及工具等。
同时，清理施工区域，并且确保施工场地的安全。
4. 打地基：在施工区域挖掘地基，并且根据设计要求浇筑混凝土基座。
确保基座的平
整和稳固。
5. 砌筑烟道：根据设计图纸，使用砖块和砂浆进行烟道的砌筑。
确保砖块的粘合牢固，并且保持烟道的垂直和水平。
6. 安装烟道口：烟道口是烟道的出口，需要根据设计要求进行安装。
通常烟道口由不
锈钢材料制成，可以防止火灾和烟雾逸出。
7. 检查和测试：在施工完成后，需要对烟道进行检查和测试，确保烟道的质量和功能
符合设计要求。
测试包括烟道的抽烟效果和烟道的结构稳定性。
8. 完工和验收：经过检查和测试合格后，进行烟道的清理和整理。
最后进行烟道的验收，并且记录相关资料。
总的来说，烟道施工需要根据具体的设计要求和相关规范进行操作，确保烟道的安全和有效性。
施工过程中需注意施工现场的环境保护，包括防尘、减噪等措施。
此外，施工人员需要具备相关的技能和经验，以确保施工质量和安全。
烟道施工方案
烟道施工方案烟道施工方案一、项目背景为了满足建筑物排烟的需求，对烟道进行施工是必要的。
本施工方案旨在确保烟道的安全性、稳定性和功能性。
二、项目目标1. 在合理的时间内完成烟道的施工工作。
2. 确保烟道的稳定性和强度，以满足正常使用的要求。
3. 综合考虑烟道与建筑物的相互关系，确保施工安全。
4. 配备合适的设备和材料，保证施工的质量和可持续性。
5. 完成施工后的清理工作，确保现场整洁无障碍。
三、施工步骤1. 施工准备a. 确定施工区域，清除施工区域的障碍物。
b. 按照安全要求设置施工场地的警示标识。
c. 采购和准备所需的设备和材料。
2. 烟道承重结构施工a. 根据设计要求，搭建烟道的承重结构。
b. 使用合适的立柱和梁杆，使烟道具备足够的稳定性和强度。
3. 烟道隔离材料施工a. 在烟道内部铺设防火板或隔离材料，确保烟道的耐高温性能。
b. 使用合适的粘接剂和固定件，将防火板或隔离材料固定在烟道内壁。
4. 烟道外保护和防火处理a. 在烟道周围设置防护措施，以防止外部物体对烟道的损害。
b. 对烟道进行防火处理，使其具备一定的防火能力。
5. 烟道入口和出口设置a. 在烟道的适当位置设置入口和出口，以便烟气顺利排出。
b. 确保入口和出口的尺寸和位置符合设计要求。
6. 烟道清理和完工a. 清理施工现场，保持整洁无障碍。
b. 对烟道进行清洁和检查，确保烟道通畅。
c. 检查烟道的建筑质量和安全状况，确保施工的质量。
四、安全措施1. 确保施工现场的安全，设置警示标识和隔离带。
2. 使用防护装备，如安全帽、安全鞋等。
3. 铺设防滑垫和防火布。
4. 严禁在施工区域吸烟或使用明火。
5. 操作前进行安全培训，确保工人了解施工环境和操作规程。
6. 定期检查施工设备和材料，确保其安全性和可靠性。
以上是本烟道施工方案的主要内容，通过严格按照方案进行施工，可以确保烟道的安全性和功能性，满足建筑物的要求。
在施工过程中请务必遵守安全规定，确保施工人员的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
烟道砌筑维修施工方案
烟道是建筑物中用于排除烟雾和废气的通道，因此烟道的砌筑和维修施工十分重要。
下面将详细介绍一套烟道砌筑维修施工方案。
1.施工前准备：
在开始施工前，首先要对烟道进行检查和评估。
检查烟道的内外墙面是否有破损、开裂或脱落的情况。
还要检查烟道的通风情况，确保通风畅通。
同时，还要对施工区域进行标记和围挡，确保施工的安全性。
2.砌筑材料选择：
选择合适的砌筑材料对于烟道的建设至关重要。
考虑到烟道内温度较高和烟气的腐蚀性，应选择抗高温和耐腐蚀的材料。
常见的砌筑材料包括耐火砖、耐高温水泥、耐高温石棉板等。
3.砌筑施工步骤：
第一步，清理烟道内部的灰尘和杂物，确保烟道干净。
第二步，涂布防火涂料。
防火涂料可以提供烟道的防火性能，有效减少火灾的风险。
第三步，填充隔热材料。
在烟道的壁面和顶部填充隔热材料，提高烟道的隔热性能，减少热能的散失。
第四步，砌筑砖墙。
使用耐火砖或其他合适的砌筑材料进行砖墙的砌筑。
确保砌筑牢固和均匀。
第五步，修补砖缝。
对于砌筑过程中出现的砖缝，可以使用高温耐腐蚀的砌筑胶进行修补。
4.维修方法：
如果烟道出现破裂或脱落的情况，需要进行维修。
维修步骤如下：
第一步，清理破损处的灰尘和杂物。
第二步，填补破裂或脱落处。
使用高温耐腐蚀的砌筑胶将破损处填补。
第三步，涂刷防火涂料。
为了增加维修部位的防火性能，可以涂刷防
火涂料。
第四步，维修砖缝。
修补砖缝的方法同砌筑过程中的修补方法。
5.安全措施：
在烟道砌筑和维修过程中，一定要重视安全。
施工人员应佩戴防护设备，如安全帽、防护眼镜、口罩等。
同时，要遵循相关的施工规范和操作
规程，确保施工过程的安全性。
总结：
对于烟道的砌筑和维修施工，需要在施工前进行充分的评估和准备工作。
选择合适的砌筑材料，按照一定的施工步骤进行砌筑和维修。
同时要
重视安全，保证施工过程的安全性。
通过这套烟道砌筑维修施工方案，可
以确保烟道的安全和正常使用。
