SLT291-2020水利水电工程钻探规程 编制说明
水利水电钻探施工
钻探施工水利水电1．1高科技仪ﻭﻭﻭﻭ1水利水电工程施工技术的主要分类ﻭ器ﻭ随着科学技术的和进步，水利水电工程在施工过程中引进了很多先进技术,以此提高工程的施工效率,如检测、勘探仪器等.传统的测量技术仅仅只是测量，所需的人力物力资源较大，且其不确定性较大。
而的应用很好地解决了测量数据的不准确问题。
由此可见，高科技仪器的应用为水利水电工程的带来了很多的可能。
1。
2计算CAD技术的应用ﻭ计算机CAD技术从应用之初就将其定义为应用型的软件，与此同时，在计算机不断的过程中，ＣAD技术也得到了应用.多年证明施工单位将计算机与其他技术相结合，使得数据的获得更加方便，也保证了工程设计的科学性和合理性，提高了工程施工的实效性。
１。
3GIS技术与数据库技术ﻭ通过应用地理信息系统以及数据库技术构建工程信息系统,GＩS技术和数据库技术的相结合有效提高了工程设计以及施工的灵活性以及准确性。
传统的工程信息系统通常只是对工程相关的数据进行收集、整理和检索等等。
但是地理信息系统具有三维全景成像模拟功能,全面地展现了施工过程的时间以及空间关系，在近乎真实的情况下展现地质构成，为工程的后期实施提供了依据。
1.4钻探技术上述工程中白云岩为一种沉积碳酸岩，主要由白云石组成，常混入石英、长石、方解石和黏土矿物，呈灰白色，白云岩岩层易于破碎的特性,加之岩石风化较深，故白云岩普遍存在岩石胶结性差、结构酥松、破碎，强度值波动幅度大等特点。
该类地层在钻探过程中,存在岩芯采取率低、岩芯采取质量差、岩芯品质不好等问题，利用常规钻探工艺技术，很难达到岩芯采取规范标准,钻探现场布置全面图3所示。
为了满足可研阶段对工程地质条件查明的深度要求，确保工程勘察质量，必须依据白云岩地层的特点，结合现有常规钻探工艺技术，寻求满足勘察成果质量要求的特殊钻探工艺技术方法。
白云岩作为沉积碳酸岩，在钻进过程中,磨擦容易生热，膨胀系数较大,尤其在强风化、中等风化程度的白云岩地层中进行工程地质勘探，岩石可钻级别小于Ｖ级,岩层结构更加酥松、破碎，岩芯呈粉状、偶见块状，用常规的硬质合金钻具干法钻进工艺技术施工，钻进效率非常低，且易发生孔内“烧钻”及“抱钻"事故,处理事故辅助时间较长,成本加大，钻进经济效益较差.微风化、弱风化的白云岩,仍具有胶结性差、结构酥松、破碎等特点,造成孔壁不稳定的现状，只得采取有效的护壁措施,改善孔壁的稳定性,才能获得正常的钻进进尺.进行压水试验时，又需要保证孔壁的原状,只有对已有效的护壁泥皮进行破坏和清除才能有效进行试验，压水试验在水头作用下，原状孔壁的不稳定性进一步加剧，护壁难度加大。
2020江西省水利水电工程系列定额修编说明
分列意义不大，合 并方便使用
混凝土工程
趾板 二道止水
塑性填料、橡胶止 水
塑性填料、铜片止 水
SL228-2013《混凝 土面板堆石坝设 计规范》
模板工程
直 墙 圆 拱 形 隧 洞 分顶拱、边墙，堵 顶拱、边墙合并，
原方法很难使用
衬砌钢模板
头模板分顶拱、边 顶拱、边墙、底板
3
砂石备料工程 钻孔灌浆工程 疏浚工程
第七章《电气设备安装》，包括发电电压设备、控制保护系统、计 算机监控系统、工业电视系统、直流系统、厂用电系统、电缆、母线、 接地装置、保护网及铁构件共 10 节，219 个子目。基本上属于重新组 合修订。
第八章《变电站设备安装》，包括电力变压器、断路器、隔离开关、 互感器、避雷器、高压熔断器、一次拉线共 5 节，59 个子目。增加了 10kV 级一下等级。
个子目。按照现行常用的调速设备，按工作压力 2.5MPa 与调速工参数 重新确定定额子目。具体子目和型式与 06 定额全然不同。
第三章《水轮发电机安装》，包括竖轴水轮发电机、横轴水轮发电 机、贯流式（灯泡式）水轮发电机安装共 3 节，36 个子目。具体项目 划分、定额子目确定方式同第一章。
第四章《进水主阀安装》，本章定额包括蝴蝶阀、球阀及电动闸阀 安装共 3 节，24 个子目。具体项目划分、定额子目确定方式同 06 定额， 但根据水利机械专业意见对闸阀尺寸等边界条件做了调整，以适应现 行水利机械专业定额。
治，沥青贯入式路面， 简易公路，临时房屋， 隧洞木支撑
表2 章名 土方工程 石方工程 堆砌石工程 混凝土工程 模板工程 砂石备料工程 钻孔灌浆工程 锚喷支护工程 疏浚工程 其他工程 合计
增加子目数 165 127 94 64
钻探工程编录具体工作方法及技术要求
钻探工程技术要求一、钻孔原始地质编录要求（一）准备工作（二）钻孔地质编录二、采样（化学分析样的采取）（一）采样目的（二）采样准备（三）布样原则及要求（四）样品编号原则（五）岩矿心取样方法三、钻孔资料整理（一）文、图、实物资料整理（二）编制钻孔柱状图（三）钻孔地质剖面图四、钻孔原始地质编录应提交的主要资料五、钻探工程质量六项指标钻探工程技术要求一、钻孔原始地质编录要求钻孔原始地质编录是对钻探取得的岩矿心（包括岩屑、岩粉）进行观察，并对观察过程及所揭示的地质现象进行真实、准确的记录。
（一）准备工作1、施工准备2、技术准备编录人员应熟悉矿区的基本地质特征，包括地层及分布状况、岩性组合特征、矿产种类及矿层（体）赋存状态、褶皱、断裂、矿带分布及特征、矿区岩矿层划分单元等；了解和熟练掌握原始编录的有关规定、程序、要求、方法等；了解钻孔施工设计。
A、编写钻孔设计书编录人员应会同探矿人员，在矿区钻孔位置确定后，编写钻孔设计书。
钻孔设计书应包括以下主要内容：（1）钻孔编号、设计孔深、钻孔方位（斜孔）、钻孔倾角。
（2）岩矿层分层起止井深（由上至下）（3）岩矿层分层柱状图、分层岩石名称、断层、破碎带井深。
（4）各分层岩心、矿心、矿层顶底板岩心等的采取率要求（以矿区设计为准）。
（5）孔深校正及要求（一般直孔每100m校正一次，斜孔50m校正一次，误差±1‰）。
（6）钻孔结构及钻进方法等。
、B、钻孔安装通知书C、钻孔施工通知书、（二）钻孔地质编录钻孔编录工作，应随钻孔施工进度在钻探施工现场及时进行，在预计见矿井段，编录人员要跟综指导，确保钻探质量。
1、检查整理岩矿心（1）检查钻孔施工记录在编录前，编录人员应详细检查钻探班报表、包括“孔深校正及弯曲度测量记录表”、“钻孔简易水文观测记录表”中记录的回次进尺、井深、有关水文观测数据等是否齐全、准确。
（2）检查岩矿心整理情况在施工现场，将岩心箱依井深顺序排列。
仔细检查岩心长度及编号是否正确，岩矿心摆放有无拉长现象，发现岩矿心顺序有颠倒的，应予以调整，发现破碎的岩矿心有人为拉长现象时，应恢复到正常长度后重新丈量，并通知机长当班记录员更正班报表。

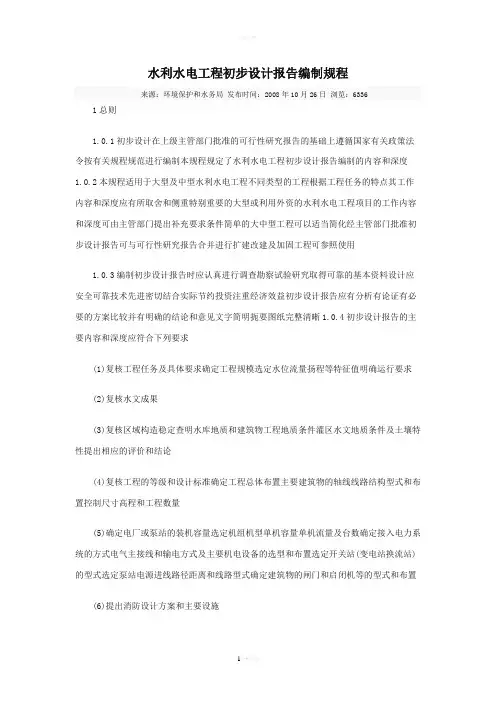

水利水电工程初步设计报告编制规程
水利水电工程初步设计报告编制规程来源：环境保护和水务局发布时间：2008年10月26日浏览：6336 1总则1.0.1初步设计在上级主管部门批准的可行性研究报告的基础上遵循国家有关政策法令按有关规程规范进行编制本规程规定了水利水电工程初步设计报告编制的内容和深度1.0.2本规程适用于大型及中型水利水电工程不同类型的工程根据工程任务的特点其工作内容和深度应有所取舍和侧重特别重要的大型或利用外资的水利水电工程项目的工作内容和深度可由主管部门提出补充要求条件简单的大中型工程可以适当简化经主管部门批准初步设计报告可与可行性研究报告合并进行扩建改建及加固工程可参照使用1.0.3编制初步设计报告时应认真进行调查勘察试验研究取得可靠的基本资料设计应安全可靠技术先进密切结合实际节约投资注重经济效益初步设计报告应有分析有论证有必要的方案比较并有明确的结论和意见文字简明扼要图纸完整清晰1.0.4初步设计报告的主要内容和深度应符合下列要求(1)复核工程任务及具体要求确定工程规模选定水位流量扬程等特征值明确运行要求(2)复核水文成果(3)复核区域构造稳定查明水库地质和建筑物工程地质条件灌区水文地质条件及土壤特性提出相应的评价和结论(4)复核工程的等级和设计标准确定工程总体布置主要建筑物的轴线线路结构型式和布置控制尺寸高程和工程数量(5)确定电厂或泵站的装机容量选定机组机型单机容量单机流量及台数确定接入电力系统的方式电气主接线和输电方式及主要机电设备的选型和布置选定开关站(变电站换流站)的型式选定泵站电源进线路径距离和线路型式确定建筑物的闸门和启闭机等的型式和布置(6)提出消防设计方案和主要设施(7)选定对外交通方案施工导流方式施工总布置和总进度主要建筑物施工方法及主要施工设备提出天然(人工)建筑材料劳动力供水和供电的需要量及其来源(8)确定水库淹没工程占地的范围核实水库淹没实物指标及工程占地范围的实物指标提出水库淹没处理移民安置规划和投资概算(9)提出环境保护措施设计(10)拟定水利工程的管理机构提出工程管理范围和保护范围以及主要管理设施(11)编制初步设计概算利用外资的工程应编制外资概算(12)复核经济评价1.0.5初步设计文件应根据需要将下列资料列为附件(1)可行性研究报告的审查意见专题报告的审查意见重要会议纪要等(2)有关工程综合利用水库淹没对象及工程占地的迁移和补偿铁路公路及其它设施改建设备制造等方面的协议书及主要有关资料(3)水文分析复核报告(4)工程地质勘察土壤调查等报告及有关专门性工程地质问题研究报告(5)水库淹没处理和移民安置规划报告(6)工程永久占地处理报告(7)水工模型试验报告及其它试验研究报告(8)机电金属结构设备专题论证报告(9)其他专题报告1.0.6初步设计报告应按本规程第2章至第13章规定进行编制将综合说明列为第一章依次编排2综合说明2.0.1绪言简述工程地理位置工程任务兴建缘由可行性研究报告的主要结论上级主管部门的审批意见勘测设计工作过程以及有关部门及地方达成的协议2.0.2水文简述工程所在地区的自然概况包括地理位置水系地形等情况气象水文泥沙水质及地下水的资料情况说明各项主要特征值及分析成果2.0.3地质简述区域地质水库及工程所在地区的地质概况主要工程地质问题的结论性意见岩土物理力学性质和参数天然及人工建筑材料调查试验的主要成果2.0.4工程任务和规模简述本工程有关地区的经济发展及所在河流开发概况本工程在流域治理开发中的任务和主次系统担负防洪灌溉治涝城镇和工业供水通航过木垦殖等任务的工程应说明其对地区工农业生产和居民生活所发挥的作用具有发电效益的工程应说明电力系统现状和发展状况以及本电站在系统中的作用简述工程规模水利水能和泥沙计算成果各项特征值的确定调度运用原则和运行方式综合利用效益以及各项技术经济指标2.0.5工程布置及主要建筑物简述本工程的地址(坝轴线闸轴线厂址站址渠线堤线等)和总体布置方案的比较选定主要建筑物的规模等级标准布置型式和主要尺寸运行和泄洪方式及基础处理措施等2.0.6水力机械电工金属结构及采暖通风简述机组和其它主要机电设备的选型和布置水电站(泵站)接入电力系统方式电气主接线方案金属结构选型和布置采暖及通风的主要设备和布置2.0.7消防简述工程消防设计方案和主要设施2.0.8施工简述施工条件对外交通导流方案主要建筑物施工方法施工总布置主要施工工厂设施总工程量施工进度及工期施工强度所需劳动力建筑材料主要施工设备用风用水和用电的数量和来源以及施工占地数量等2.0.9水库淹没处理及工程永久占地(1)简述水库淹没所涉及地区的社会经济情况水库淹没标准淹没范围及实物指标移民安置规划专项设施迁建规划及概算简述库底清理措施及库区综合开发规划(2)简述工程永久占地的范围和实物指标移民安置和专项设施迁建的规划及补偿投资2.0.10环境保护简述环境保护设计的依据和对主要不利影响采取的措施2.0.11工程管理简述水利工程的管理机构人员编制管理及保护范围主要管理设施工程调度运用方式及工程监测等2.0.12设计概算简述设计概算的编制原则及依据工程静态总投资总投资和年度投资投资构成2.0.13经济评价简述经济评价的主要成果及结论2.0.14结论及今后工作意见综述本工程建设总的结论意见提出今后工作意见2.0.15综合说明附图附表2.0.15.1附图(1)河流流域和工程地理位置图(2)工程总体布置图(或透视图的照片)(3)工程地质图主要建筑物区地质剖面图(4)枢纽工程总布置图和主要建筑物剖面图(5)电力系统地理接线及电站电气主接线图(6)施工导流布置图(7)施工总布置图(8)施工总进度图(9)库区淹没范围图2.0.15.2附表(1)工程数量汇总表(2)总概算表分年度投资表(3)工程特性表(水利水电枢纽工程特性表见附录A) 3水文3.1流域概况3.1.1简述流域自然地理概况流域和河流特性工程上游水利和水土保持措施概况3.2气象3.2.1简述流域内及邻近地区气象台站分布与观测情况3.2.2根据可行性研究报告编制以后新增加的气象资料复核流域及工程所在地区主要气象要素特征值3.3水文基本资料3.3.1简述流域内水文站分布及主要测站的测验情况3.3.2水文资料整编及资料复核情况(1)说明可行性研究报告编制以后新增加资料的整编和复核情况对新出现的大洪水需详加说明(2)根据新增加资料并结合对可行性研究报告的审查意见和要求检验前阶段基本资料是否需要修正3.4径流3.4.1复核径流系列及代表性分析成果3.4.2说明增加资料后的径流计算成果并与可行性研究阶段径流成果比较3.5洪水3.5.1简述暴雨洪水特性3.5.2复核历史洪水3.5.3设计洪水(1)说明增加新资料后设计洪水计算成果并与可行性研究阶段的洪水成果相比较(2)用暴雨资料推算设计洪水时说明增加新资料后设计暴雨和产汇流参数设计洪水成果并与可行性研究阶段的成果比较3.5.4入库洪水复核可行性研究阶段的入库洪水成果3.5.5可能最大洪水复核可行性研究阶段的可能最大暴雨及可能最大洪水成果3.5.6分期设计洪水说明分期原则及时期划分峰量选择原则参数计算和采用成果并与可行性研究阶段成果比较3.5.7洪水地区组成和遭遇说明洪水地区组成的规律性及干支流洪水遭遇特性说明设计洪水地区组成的推求方法参数计算和洪水过程线成果3.5.8涝区设计涝水流量说明增加新资料后涝区的设计涝水流量并与可行性研究阶段成果比较3.6地下水3.6.1复核本地区地下水资源总量及可开采资源量3.7泥沙3.7.1说明可行性研究报告编制以来增加新资料后的悬移质推移质和输沙量计算成果复核泥沙特征值及颗粒级配3.8设计断面的水位流量关系曲线3.8.1根据可行性研究后的实测资料对原定水位流量关系曲线进行复核检验并提出成果3.9水文泥沙测验站网及水情自动测报系统3.9.1说明施工期水(雨)情测报站网规划确定报汛通信方式3.9.2在多泥沙河流上根据需要编制库区水文泥沙测验站网规划3.9.3提出运行期水情自动测报系统的总体设计专题报告3.10其他3.10.1水质说明工程所在河段天然状态下的水质情况3.10.2冰情简要说明工程所在河段冰情性质当水库区或坝下游邻近河段冰情严重时分析说明特殊冰情(冰塞冰坝等)对工程施工运行的可能影响情况3.10.3潮汐简述工程所在地区的潮汐规律及其特征水位说明潮汐与洪水遭遇特性3.10.4水面蒸发说明观测情况与蒸发量特征值3.11水文附图附表3.11.1附图(1)流域水系图(标准水文气象站及已建在建水利水电工程位置)(2)径流洪水泥沙有关插补关系图(3)峰量关系图(4)主要站年降水量年径流量年输沙量频率曲线图(5)主要站年暴雨量洪峰洪量频率曲线图(6)典型与设计洪水(潮水位)过程线图(7)工程场址的水位流量关系曲线图(8)主要控制站水位流量关系曲线图(9)悬移质推移质泥沙颗粒级配曲线图3.11.2附表(1)年月径流系列表(包括区间径流)(2)旬平均径流系列表(3)代表年逐日平均流量表(4)洪峰洪量系列表(5)典型和设计洪水过程线表(6)年月输沙量系列表(包括区间输沙量)(7)年月含沙量系列表4工程地质4.1概述4.1.1概述本工程可行性研究阶段勘察的主要工程地质问题及评价包括区域构造稳定性建库条件坝(闸站)址选择和主要建筑物工程地质条件说明本阶段完成的工作内容和工作量4.2水库区工程地质条件4.2.1地质概况说明水库区工程地质概况4.2.2水库渗漏对有渗漏问题的水库特别是喀斯特地区的水库说明渗漏地段的地形地层岩性地质构造和水文地质条件说明渗漏的边界条件和渗漏型式预测渗漏损失水量提出防渗处理的意见4.2.3库岸稳定说明库区(特别是近坝和靠近城镇及重要经济对象地段)坍滑体和潜在不稳定岩土体的分布范围体积地质结构边界条件和水文地质条件论述在施工期和水库运行期失稳的可能性预测近期和远期的滑动崩坍方式和规模提出监测和处理措施的意见4.2.4水库浸没说明水库周边大坝下游及其邻谷地区可能浸没地段的地质和水文地质条件预测可能浸没地段的范围和浸没程度以及造成的影响提出需要采取处理措施的意见4.2.5固体径流说明水库区有无大量固体径流的来源和范围4.2.6水库地震说明库区的地质结构水文地质和地震地质条件预测水库诱发地震的可能位置和震级4.2.7防护工程如库区需采取防护工程措施时说明其工程地质和水文地质条件4.3枢纽区工程地质条件4.3.1挡水建筑物(1)说明选定坝(闸)址的地形地层岩性地质构造岩体风化物理地质现象水文地质条件岩土体的物理力学性质等(2)说明各比较坝(闸)线的主要工程地质问题包括影响坝(闸)基和坝(闸)肩稳定的软土层软弱夹层断层破碎带的位置规模性状及组合情况各含水层水位分布及水力联系等特别是顺河断层缓倾角软弱结构面的分布和特征提出坝(闸)型坝(闸)线的选择意见评价选定的坝(闸)基岩土体的变形抗滑渗透稳定性渗漏量和坝(闸)肩土体的稳定条件进行坝基岩体质量分类提出岩土物理力学性质参数和基础处理的意见4.3.2泄水建筑物(1)说明各比较方案地段的地形地貌地层岩性地质构造岩体风化岩土体的透水性地下水位物理力学性质及其主要工程地质问题提出方案选择意见(2)说明选定泄水建筑物地段的主要工程地质条件评价堰基边坡和洞室围岩的稳定条件以及下游消能段抗冲刷条件进行工程地质分段或围岩分类提出岩土物理力学性质参数和基础处理措施的意见4.3.3引水建筑物(1)说明各比较方案地段的地形地貌地层岩性地质构造岩体风化水文地质条件岩土体物理力学性质及其主要工程地质问题提出方案选择的意见(2)评价选定的引水建筑物线路进出口地段地基边坡和围岩的稳定性及渗透稳定性进行工程地质分段或围岩分类对深埋引水洞还应说明地应力等情况提出岩土物理力学性质参数和基础处理措施的意见4.3.4厂房(泵站)和开关站(变电站换流站)(1)说明各比较方案地段的地形地貌地层岩性地质构造岩体风化水文地质条件岩土体物理力学性质及其主要工程地质问题对深埋大跨度地下厂房应说明地应力等情况提出方案选择的意见(2)评价选定建筑物地段的主要工程地质条件对地面建筑物应着重评价地基和边坡的稳定性对地下建筑物应着重评价进出口洞脸和围岩的稳定性对大跨度的地下洞室应根据主要结构面的组合和地应力情况提出轴线选择的意见进行围岩分类提出岩土物理力学性质参数和基础处理措施的意见4.3.5通航过木建筑物概述通航过木建筑物地段的工程地质条件并进行评价提出基础处理措施的意见4.3.6施工临时建筑物说明建筑物地段的工程地质条件并进行评价4.4输(排)水线路及主要建筑物工程地质条件4.4.1输(排)水渠道(1)分段说明选定线路的地形地貌地层岩性地质构造岩体风化物理地质现象近代地震活动情况水文地质条件岩土体物理力学性质说明膨胀土湿陷性黄土粉细砂淤泥软土分散性土冻土等特殊土的分布和性质对傍山渠道应着重说明山坡岩土体的稳定性泥石流的分布特征和对渠道的影响(2)评价地基边坡的稳定条件和渗透性预测产生浸没的可能性进行工程地质分段提出处理措施的意见4.4.2输(排)水隧洞(1)分段说明选定线路的地形地貌地层岩性地质构造岩体风化物理地质现象水文地质条件岩土体物理力学性质等对过沟和浅埋地段应着重说明岩土体的组成结构强度和透水性对深埋地质构造复杂的洞段应着重说明地应力地温情况及有无有害气体放射性元素等情况(2)评价进出口边坡和围岩的稳定性预测发生涌水涌砂的可能性进行围岩分类提出岩土物理力学性质参数和处理措施的意见4.4.3渡槽倒虹吸涵闸和桥梁说明渡糟倒虹吸涵闸和桥梁布置地段的工程地质条件并进行评价提出岩土物理力学性质参数和处理措施的意见4.5堤防及河道整治工程地质条件4.5.1堤防(1)分段说明堤防沿线的地形地貌堤基岩土层的组成和结构应着重说明膨胀土湿陷性黄土粉细砂淤泥软土分散性土等不良地层的分布和性质以及含水层的分布结构和渗透性等对已建堤防应说明堤基岩土的组成和性质堤身的填筑质量过去溃口和改道的情况以及有无潜在隐患等(2)评价堤基的抗滑稳定渗透稳定和抗冲能力在地震基本烈度大于度(含度)的地区应评价堤基土在振动条件下产生液化的可能性提出岩土物理力学性质参数和处理措施的意见4.5.2河道(1)分段说明河道沿线的地形地貌和地层岩性应着重说明膨胀土湿陷性黄土粉细砂淤泥软土分散性土等的分布和性质以及含水层的分布结构地下水位补给排泄关系和渗透性等(2)评价边坡的稳定性和渗透稳定性提出处理措施的意见4.6灌(排)区水文地质条件和土壤调查4.6.1灌(排)区水文地质条件说明灌(排)区第四纪以来的沉积环境地形地貌地层岩性以及含水层的分布结构渗透性富水程度水质特征地下水位及其动态预测灌(排)水后地下水位和水质的可能变化等进行水文地质分区提出灌(排)水方式的意见4.6.2灌(排)区土壤调查说明灌(排)区地形地貌土壤的组成结构分布物理化学性质含盐量毛细水饱和带高度给水度以及产生浸没的地下水临界深度等对已建灌(排)区要说明盐碱土的性质分布和现状预测灌(排)水对土壤环境和工程环境的影响进行土壤分区提出土壤改良措施的意见4.7天然建筑材料4.7.1概述本工程所需天然建筑材料的种类数量和质量要求详查天然建筑材料说明各料场的分布储量质量有效层和无效层等以及开采运输条件提出建筑材料的物理力学试验成果4.7.2在天然骨料缺乏的地区应提出人工骨料料源及质量评价4.7.3当利用施工开挖料作筑坝材料和人工骨料时应按照天然建筑材料勘探规程进行调查提出质量评价4.8结论4.8.1扼要综述该工程的主要工程地质问题的评价及结论4.8.2提出本工程技施设计阶段勘察工作的意见4.9工程地质附图附表4.9.1附图(1)区域地质图(2)水库区综合水文地质工程地质图(3)主要建筑物区工程地质图(附地层柱状图)(4)主要建筑物区工程地质纵横剖面图(5)坝(闸)址基岩地质图(包括基岩等高线图)(6)坝(闸)址渗透剖面图(7)喀斯特区水文地质图(8)专门性问题工程地质图(9)灌区水文地质图(10)灌区土壤分布图及土壤改良分区图(11)天然建筑材料分布图(12)典型钻孔柱状图及坑槽洞井展示图4.9.2附表岩石土壤土料砂料水质试验成果表5工程任务和规模5.1综合利用水库及水力发电工程5.1.1地区社会经济概况5.1.1.1地区社会经济概况(1)概述本工程有关地区的社会经济情况人口土地矿产水资源能源等项资源各种自然灾害情况工农业交通运输业的现状及发展计划主要国民经济指标和该地区在全国国民经济发展中的地位优势和方向水资源和能源的开发和供应状况(2)说明有关国民经济部门近期和远景计划对本工程的要求修建本工程的必要性5.1.1.2电力发展要求(1)概述本水电站所在地区的电力系统的用电要求负荷特性网络结构电源组成及水火电站的特性调峰要求供电经济指标等方面的现状和发展规划确定本水电站在电力系统中的任务和作用(2)论证确定本水电站供电范围设计负荷水平和设计保证率等基本依据5.1.2综合利用要求根据工程任务分别对各项综合利用要求加以说明(1)防洪防洪对象洪灾状况现有防洪工程设施及其标准和对本工程的要求防凌及减淤和对本工程的要求(2)灌溉上下游灌区现状和规划灌溉发展面积引水方式引水高程引用流量设计保证率及需水量年内分配和对本工程的要求(3)治涝有关地区的治涝现状和标准及对本工程的要求(4)城镇和工业供水现状和规划需水量需水量年内分配保证率要求取水口的位置和高程(5)通航及过木航道及运输量现状和规划(包括流向)通航和过木(竹)季节流量船只(船队)及木筏的型式尺寸和吃水深度对水库放水时上下游水位变化和变率及保证率的要求施工期间及初期蓄水期间通航和过木(竹)的要求(6)渔业有关鱼类的种类习性本工程对鱼类的影响必要的解决措施以及库区养殖要求(7)旅游利用水电站或综合利用水库结合附近的名胜古迹风景区发展旅游事业对本工程的要求(8)环境保护环境保护对本工程的要求5.1.3水利和动能5.1.3.1径流调节计算(1)说明所采用的基本资料计算用的水文系列径流调节时段和代表年的选定用水过程及其对各部门用水的满足程度(2)说明本水库及有关水库群径流补偿调节方式和成果兴利与防洪共用库容的分析成果汛后回蓄的分析成果(3)抽水蓄能电站尚需说明水源可靠性调节周期上下库水量平衡若水源不足时尚应落实补水措施5.1.3.2洪水调节和防洪特征水位的选择(1)说明所采用的不同频率洪水及典型过程线地区洪水组成下游河道和梯级水库电站的防洪标准安全泄量或安全水位等情况的选择和论证成果(2)说明本工程洪水调节方式洪水调度原则和泄洪方式(3)选定泄水建筑物尺寸防洪库容及相应特征水位(汛期限制水位防洪高水位设计及校核洪水位)5.1.3.3正常蓄水位的选择(1)说明在可行性研究阶段对正常蓄水位的选择成果和审查意见必要时予以复核(2)必要时对分期提高蓄水位进行论证5.1.3.4死水位选择(1)说明选择死水位所依据的水利动能计算成果发电灌溉供水航运渔业旅游及生态环境水库淤积条件及排沙措施等方面对最低水位的要求水库淤积条件及排沙措施提出方案的技术经济比较成果结论以及对进水口布置方式和高程的意见(2)如近期与远景需分别采用不同死水位应进行论证5.1.3.5装机容量选择(1)说明可行性研究阶段对装机容量选择成果和审查意见如设计条件无明显变化可按审查意见进行复核确定装机容量(2)抽水蓄能电站的装机容量与上下库的蓄能库容一并复核说明底谷剩余电量和负荷特性可能的变化对装机规模的影响及其分析结论(3)提出电站装机程序的意见必要时提出初期低水位发电预留机组位置台数或远景扩容的意见5.1.3.6水轮机额定水头和机型选择(1)说明本水电站的水头特性及额定水头比选结果(2)根据水库和水电站的运行特性通过技术经济比较提出水轮机型式及机组台数的意见(3)如近期与远景分别采用不同的机型应通过论证说明其必要性5.1.3.7引水道尺寸和日调节容积的选择(1)说明引水道尺寸比较方案和经济尺寸的选择(2)按照电站担负的调峰任务和梯级电站过水能力相互协调的原则选定日调节池容积5.1.3.8水库运行方式多年运行特性和初期蓄水计划(1)根据本水库和水电站选定的参数并考虑已建成的梯级水库同一电网的水库的联合作用以及综合利用要求提出水库运用规划绘制水库调度图并提出长系列计算成果分析多年运行特性(2)对抽水蓄能电站应说明丰平枯水年的发电量和耗电量当上库有多余的天然径流时年平均发电量中还应计入天然径流发电量(3)说明本水库和水电站投入运行时上下游有关部门的用水要求提出不同水文代表年(时段)初期蓄水计划和电站初期运行方式。
SLT291-2020水利水电工程钻探规程-条文说明
中华人民共和国水利行业标准水利水电工程钻探规程SL/T xxx－20xx条文说明目次3 基本规定 (4)4 准备工作 (5)4.1 组织策划 (5)4.2 钻进方法的选择 (5)4.3 设备机具的选择与使用 (5)4.4 作业准备 (6)5 钻探方法与工艺 (7)5.1 硬质合金钻进 (7)5.2 金刚石钻进 (7)5.3 绳索取心钻进 (8)5.4 金刚石复合片钻进 (9)5.5 冲击钻进 (9)5.6 液动冲击回转钻进 (10)5.7 空气潜孔锤钻进 (10)5.8 其他钻进方法 (10)6 定向钻探与定向取心 (12)6.1 定向钻探 (12)6.2 定向取心 (13)7 水域钻探 (16)7.1 一般规定 (16)7.2 漂浮钻场 (16)7.3 架空钻场 (17)7.4 冰上钻探 (17)8 冲洗液和护壁堵漏 (18)8.1 冲洗液 (18)8.2 护壁堵漏 (18)9 钻孔取样 (20)9.1 土样采取 (20)9.2 岩心采取 (21)9.3 岩心（样）保护 (22)9.4 水文地质观测与水样采取 (22)10 孔内事故预防和处理 (23)11 钻探质量与验收 (24)11.1 钻探质量 (24)11.2 钻探验收 (24)12 安全生产 (25)12.1 一般规定 (25)12.2 钻场安全规定 (25)12.3 钻进过程安全规定 (25)12.4 水域钻探安全规定 (25)3 基本规定3.0.1钻探口径系列是钻探工程最基础的规定，根据现行国家标准《地质岩心钻探钻具》（GB/T 1690－2014）的规定，为了统一钻孔公称口径，结合水利水电工程钻探实践现状，钻孔公称口径系列为30mm、38mm、48mm、60mm、76mm、96mm、122mm、150mm。
公称口径只代表理论钻孔口径尺寸，以便于统一钻具的规格系列，实际的钻头、扩孔器外径尺寸可根据不同的钻进方法和地层情况在合理范围内确定。
2020水利工程施工监理规范SL288-2020
1 总则2 术语3 监理组织3.1监理单位3.2监理机构3.3监理人员4 施工监理工作程序、方法和制度4.1 基本工作程序4.2主要工作方法4.3主要工作制度5 施工准备的监理工作5.1监理机构的准备工作5.2施工准备的监理工作6 施工实施阶段的监理工作6.1开工条件的控制6.2工程质量控制6.3工程进度控制6.4工程资金控制6.5施工安全监理6.6 文明施工监理6.7合同管理的其他工作6.8信息管理6.9工程质量评定与验收7 缺陷责任期的监理工作附录A监理规划编制要点及主要内容附录B监理实施细则编制要点及主要内容附录C 施工监理主要工作程序框图附录D 监理报告编制要求及主要内容附录E 施工监理工作常用表格标准用词说明条文说明1.0.1为加强对水利工程施工监理单位和监理人员施工监理活动的管理，规范监理工作，提高监理服务水平，依据有关法律、法规和规章，制定本标准。
1.0.2本标准适用于我国境内依法必须实行监理的水利工程建设项目的施工监理，其他水利工程施工监理可参照施行。
水土保持工程施工监理、机电及盖属结构设备制造监理、水利工程建设环境保护监理等应分别依据相关专业监理规范开展监理工作。
1.0.3 监理单位应按照国务院水行政主管部门批准的资质等级许可的范围承揽监理业务，并接受各级水行政主管部门的监督和管理。
1.0.4依法必须实行监理的水利工程，应按照水利工程招标投标管理有关规定，确定具有相应资质的施工监理单位。
监理业务委托应执行国家规定的工程监理收费标准。
1.0.5监理单位应遵守国家法律、法规和规章以及有关技术标准，独立、公正、诚信、科学地开展监迤工祚，履行监理合同约定的义务。
1.0.6监理机构应按照监理合同和施工合同约定，开展水利工程施工质量、进度、资金的控制活动，以及施工安全和文明施工的监理工作，加强信息管理，协调施工合同有关各方之间的关系。
1国家和国务院水行政主管部门有关工程建设的法律、法规和规章。
(水利工程)水利水电工程施工测量规范
水利水电工程施工测量规范SL 52-93电力工业部部利水中华人民共和国关于颁发《水利水电工程施工测量规范》SL52-93的通知水建[1993]330号为推动水利水电工程施工测量技术的进步，保证施工测量的质量，水利部和原能源部委托水利水电长江葛洲坝工程局为主编单位，对原水利电力部水利水电建设总局局标准《水利水电工程施工测量规范》SDJS9-85进行了修订。
该规范的修订送审稿已通过两部审查，现批准为行业标准，编号为SL52-93，自1993年12月1日起执行，原局标准同时废止。
本规范由主编单位负责解释，水利电力出版社负责出版发行。
1993年6月25日1 总则1.0.1 本规范适用于水利水电工程施工阶段的测量工作。
其内容包括总则、控制测量、放样的准备与方法、开挖工程测量、立模与填筑放样、金属结构与机电设备安装测量、地下洞室测量、辅助工程测量、施工场地地形测量、疏浚及渠堤施工测量、施工期间的外部变形监测、竣工测量。
1.0.2 施工测量工作应包括下列内容。
(1)根据工程施工总布置图和有关测绘资料，布设施工控制网。
(2)针对施工各阶段的不同要求，进行建筑物轮廓点的放样及其检查工作。
(3)提供局部施工布置所需的测绘资料。
(4)按照设计图纸、文件要求，埋设建筑物外部变形观测设施，并负责施工期间的观测工作。
(5)进行收方测量及工程量计算。
(6)单项工程完工时，根据设计要求，对水工建筑物过流部位以及重要隐蔽工程的几何形体进行竣工测量。
1.0.3 本规范以中误差作为衡量精度的标准，以两倍中误差为极限误差。
1.0.4 施工测量主要精度指标应符合表1.0.4的规定。
表1.0.4 施工测量主要精度指标1.0.5 施工平面控制网坐标系统，宜与规划设计阶段的坐标系统一致，也可根据需要建立与规划设计阶段的坐标系统有换算关系的施工坐标系统。
施工高程系统，必须与规划设计阶段的高程系统相一致，并应根据需要就近与国家水准点进行联测，其联测精度不宜低于本工程首级高程控制的要求。
水利水电工程坑探规程条 文 说 明
水利水电工程坑探规程DL／T 5050－1996条文说明目次1 总则2 任务布置与施工准备3 坑探工程质量4 安全技术基本规定5 探坑、浅井、探槽6 平洞7 斜井、竖井、沉井8 河底平洞9 坑探机械操作与维护1 总则1．0．1 坑探是水利水电工程地质勘探工作的主要技术方法之一。
为了统一坑探技术标准要求，根据国家及本行业有关技术标准规定，结合工作实际情况，制定本规程。
规程对坑探的施工、安全、质量、技术方法等均作了明确规定，保证直观准确地揭示、了解和识别地质现象，同时利用坑探进行岩（土）体取样、物理力学性试验、监测以及基础灌浆试验效果的检查等，为工程地质条件和岩（土）体物理力学特性的研究、评价提供条件和依据。
l．0．2 本规程适用于水利水电工程地质勘探工作中的试坑、浅井、探槽、平洞、斜井、竖井、沉井、河底平洞等。
其主要工序包括：凿岩、爆破、通风、排水、支护、运输、提升、照明等。
在不违反本规程基本要求和具体规定的前提下，可按照地质及试验等专业有关规定，结合实际情况制定实施细则。
1．0．3 凡从事坑探工作的领导干部、技术人员、工人以及有关的地质、试验、钻探等专业人员必须熟悉和掌握本规程，并在实际工作中切实贯彻执行，以确保安全生产、提高质量和生产效率。
2 任务布置与施工准备2. 0．1 施工部门根据现有条件应尽最大可能满足地质要求，地质部门根据需要与可能应考虑施工方面的安全与方便。
2. 0. 2～2. 0．3 无需说明。
2．0．4 开工前必须有健全的安全组织机构，严密的安全技术措施和完善的生产设施。
2. 0. 5～2．0．10 无需说明。
2. 0．11 坑探施工用电由于人员素质、设备条件、自然环境等因素影响，供电质量通常难以保证。
低电压、低周波供电常使电器设备运行不正常，甚至损坏，应引起施工人员足够重视。
3 坑探工程质量3. 0. 1 工程质量要求3. 0．1．2 掘进方向：（1）中线是指设计断面的垂直平分线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《水利水电工程钻探规程》
（■征求意见稿□送审稿□报批稿）
编制说明
主编单位（签章）：中水东北勘测设计研究有限责任公司
2020年04月03日
《水利水电工程钻探规程》
编制说明
1 工作简况
1.1 任务来源
根据《水利部关于水利水电工程技术标准规程规范前期工作项目任务书的批复》(水规计﹝2019﹞189号)、关于开展《水利水电工程设计洪水计算规范》等12项水利技术标准制修订工作的通知(水总科﹝2019﹞645号)及《水利标准化工作管理办法》(水国科﹝2019﹞112号)，《水利水电工程钻探规程》(SL 291-2003)修订工作列入2019年中央预算内水利前期投资工作计划，水利部水利水电规划设计总院为主持机构，中水东北勘测设计研究有限责任公司为修订主编单位。
1.2 主要工作过程
按照标准项目的特点及管理方式，主要工作过程如下：
（1）编写、审查工作大纲
2019年11月，中水东北勘测设计研究有限责任公司完成修订工作大纲。
2019年12月8日，水利水电规划设计总院在北京主持召开了标准修订工作大纲审查会，通过了本标准工作大纲的审查，要求2020年4月提交征求意见稿。
（2）编制完成征求意见稿
2019年12月，根据审查意见，修改、完善工作大纲，同时在编写组内部进行分工，制订详细工作计划，开始修订工作。
2020年2月底，各参编单位按分工完成规程初稿，并提交给主编单位。
2020年3月、4月，主编单位对规程初稿进行修改、完善、统稿，完成征求意见稿。
1.3 主要起草人及承担的工作
2 主要内容及来源依据
2.1 主要内容
本规程共包括12章及6个附录，主要内容如下：
1 总则
2 术语和符号
3 基本规定
4 准备工作
组织策划、钻进方法的选择、设备机具的选择和使用、作业准备
5 钻探方法与工艺
硬质合金钻进、金刚石钻进、绳索取心钻进、金刚石复合片钻进、冲击钻进、液动冲击回转钻进、空气潜孔
锤钻进、其他钻进方法
6 定向钻探与定向取心
7 水域钻探
一般规定、漂浮钻场、架空钻场、冰上钻探
8 冲洗液和护壁堵漏
9 钻孔取样
土样采取、岩心采取、岩心（样）保护、水文地质观测与水样采取
10 孔内事故预防和处理
11 钻探质量与验收
12安全生产
一般规定、钻场安全规定、钻进过程安全规定、水域钻探安全规定
附录A 岩心钻探岩石可钻性分级表
附录B 钻探班报表
附录C 钻孔验收
附录D 取心钻具管材匹配
附录E 钻杆参数
附录F 套管及接头基本尺寸
2.2 与原规程内容对比
3 国内外相关标准对比分析
3.1 相关国家标准
《钻探用无缝钢管》GB/T 9808--2008规定了钻探用无缝钢管的代号、订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量说明书，本规程遵照执行
《地质岩心钻探钻具》GB/T 16950—2014规定了地质岩心钻探钻具类别、规格和符号、管材性能和互换性尺寸等内容，本规程遵照执行。
3.2 其他行业相关标准
《地质岩心钻探规程》DZ/T 0227--2010
《多工艺空气钻探技术规程》DZ/T 0304--2017
《电力工程钻探技术规程》DL/T 5096—2008
《铁路工程地质钻探规程》TB 10014--2012
《水电工程钻探规程》NB/T 35115--2018
《水电工程覆盖层钻探技术规程》NB/T 35066—2015
《工程地质钻探标准》CECS 240:2008
地矿、电力、铁路、建筑、能源等行业，根据本行业特点分别编制有钻探规程，并且随着钻探技术发展也在不断修订完善。
各行业钻探工作具有一定的相同点，又因为勘察目的、需求以及作业环境不同，有着各自不同的行业特点，因此各行业的钻探规程有一定的交叉重复，根据本行业特点又各有侧重，相互支撑，不存在互相矛盾。
3.3 钻孔内试验与测试相关标准：
《水利水电工程钻孔压水试验规程》SL31-2003
《水利水电工程钻孔抽水试验规程》SL320-2005
《水利水电工程注水试验规程》SL345-2007
《土工试验方法标准》GB/T 50123-2019
钻孔内水文地质试验主要有压水试验、抽水试验和注水试验，分别编制了规程。
布置有水文地质试验的钻孔，执行相关试验规程对钻孔的要求，本次修订不再重复要求。
钻孔内土工试验主要有十字板剪切试验、标准贯入试验、静力触探试验、动力触探试验、旁压试验、波速试验，在《土工试验方法标准》中作了详细规定，本次修订不再重复要求
4 重大分歧意见的处理经过和依据
无。
5 标准中尚存在主要问题和今后需要进行的主要工作
无
6 标准实施建议
《水利水电工程钻探规程》（SL 291-2003）已经发布实施16年，在水利水电工程钻探作业方面发挥了巨大作用，但随着钻探技术日新月异的发展，新设备、新技术、新工艺在钻探生产中的应用，现行规程的一些内容已经与钻探技术发展不相适应，急切需要对其进行修订。
建议相关部门加大力度支持该标准修订，早日完成修订，早日批准实施。
7 其他说明事项
无。
