220kv变压器感应耐压试验
变压器交流耐压试验及感应耐压试验
变压器交流耐压试验及感应耐压试验变压器绝缘主要分为主绝缘与纵绝缘两种。
主绝缘主要是指线圈自身以外的其他结构的绝缘，包括油箱、铁芯等位置的绝缘;纵绝缘是指变压器绕阻在不同电位的各个点及部位之间的绝缘，如线圈匝间绝缘等。
为了全面掌握变压器绝缘承受过电压的能力，一般情况下，根据变压器绝缘等级的情况分为交流耐压试验和感应耐压试验两项试验。
一、变压器交流耐压试验交流耐压试验是鉴定电力设备绝缘强度有效和直接的方法，是预防性试验的一项重要内容。
此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是保证电力设备安全运行的一种重要手段。
变压器作为工业生产的一部分，是满足工业日常生产需求的关键。
而变压器在投入使用之前，应对其进行耐压试验，掌握变压器整体性能。
变压器外施交流耐压主要包括一般工频、工频调感等耐压类型。
在实验过程中，被试验线圈的端口需要与试验电压相连接，而非试验端口需要进行接地处理，保障试验人员安全性。
二、变压器交流耐压试验设备交流耐压试验中，通常我们会遇到的电力试验设备包括“串联谐振耐压试验装置”、“干式试验变压器”、“感应耐压试验装置”。
(1)串联谐振试验装置串联谐振试验装置串联谐振试验装置变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。
变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
(2)干式试验变压器干式试验变压器干式试验变压器按交流耐压试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。
我们常用的干式试验变压器分为一体式高压试验变压器(30kV以下)和分体式试验变压器两类。
首先，微安电力生产的GTB干式试验变压器属于高一体式高压试验变压器。

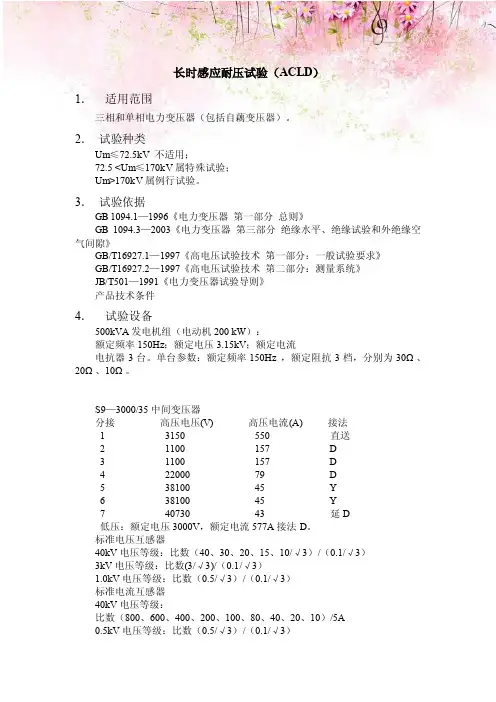

电力变压器长时感应耐压试验
长时感应耐压试验（ACLD）1．适用范围三相和单相电力变压器（包括自藕变压器）。
2．试验种类Um≤72.5kV 不适用；72.5 <Um≤170kV属特殊试验；Um>170kV属例行试验。
3．试验依据GB 1094.1—1996《电力变压器第一部分总则》GB 1094.3—2003《电力变压器第三部分绝缘水平、绝缘试验和外绝缘空气间隙》GB/T16927.1—1997《高电压试验技术第一部分：一般试验要求》GB/T16927.2—1997《高电压试验技术第二部分：测量系统》JB/T501—1991《电力变压器试验导则》产品技术条件4．试验设备500kVA发电机组（电动机200 kW）：额定频率150Hz；额定电压3.15kV；额定电流电抗器3台。
单台参数：额定频率150Hz ，额定阻抗3档，分别为30Ω、20Ω、10Ω。
S9—3000/35中间变压器分接高压电压(V) 高压电流(A) 接法1 3150 550 直送2 1100 157 D3 1100 157 D4 22000 79 D5 38100 45 Y6 38100 45 Y7 40730 43 延D低压：额定电压3000V，额定电流577A接法D。
标准电压互感器40kV电压等级：比数（40、30、20、15、10/√3）/（0.1/√3）3kV电压等级：比数(3/√3)/（0.1/√3）1.0kV电压等级：比数（0.5/√3）/（0.1/√3）标准电流互感器40kV电压等级：比数（800、600、400、200、100、80、40、20、10）/5A0.5kV电压等级：比数（0.5/√3）/（0.1/√3）5．测量仪器峰值电压表。
JF2001干扰判别式局部放电测试仪；LDD—6局部放电测试仪。
6．一般要求试验应在10℃~40℃环境温度；试品与接地体或邻近物体的距离，一般应不小于试品高压部分与接地部分间最小距离的1.5倍。
如无特殊规定，带分接的绕组试验时应处于主分接。
变压器的耐压试验
变压器的绝缘试验(以前称耐压试验)，包括外施耐压、感应耐压、冲击耐压等试验。
1 外施耐压试验外施耐压试验是对被试变压器加一分钟的工频高压的试验，也曾称工频耐压试验。
它是考核不同侧绕组间和绕组对地间的绝缘性能，也就是考核变压器主绝缘的水平，所以只适用于全绝缘变压器。
因此，试验时被试变压器的不同侧绕组各自连在一起，一侧绕组施加电压，另一侧绕组接地。
外施耐压试验时，在电源电压较低时合闸；试验电源电压达到试验电压的40%以下时，升压速度是任意的；在40%以上时，应以每秒3%速度均匀上升；达到规定电压和持续时间后，应在5s内将电压迅速而均匀地降到试验电压的25%以下，才能切断电源。
2 感应耐压试验全绝缘变压器的感应耐压试验是高压绕组开路，向低压上施加100~250Hz的两倍额定电压的耐压试验。
由于频率增高，铁心在不饱和时能保证两倍感应电压，从而试验了绕组匝间、层间和相间的绝缘性能，即考核了变压器的纵绝缘水平。
对于分级绝缘的变压器，把中性点电压抬高(支撑起来)，就可以考核主绝缘水平了。
这样，感应耐压试验既进行了纵绝缘的试验，又补救了该种变压器不能做外施耐压试验的不足，也同时等效地做了外施耐压试验。
分级绝缘的感想变压器听感应耐压试验，常采用分相感应试验方法。
将非试的两相线端并联接地，把中性点抬高到电压的1/3左右，从而使试验相线端达到外施耐压试验的要求，而该相绕组的感应电压又达到了感应试验的要求。
如果这样做不能符合试验要求，可以调节位置，甚至可以用另一台变压器作支撑变压器来支撑中性点。
新标准中要求感应试验时要测局部放电量、起始与熄灭局部放电电压。
3 冲击电压试验冲击电压试验分雷电冲击试验(包括全波冲击试验和截波冲击试验)和操作波冲击试验。
在新编制的IEC76-3标准中，对小于Um≤40.5kV变压器，全波冲击试验和截波和操作波冲击试验均是例行试验。
对Um≥72.5kV变压器，全波冲击试验是例行试验，截波冲击试验是型式试验，对Um≥252kV变压器，全波、截波和操作波冲击试验均是例行试验。
变压器操作感应耐压试验标准
变压器操作感应耐压试验标准英文回答：Transformer operation induction withstand voltage test standard requirements:The induction withstand voltage test is an important test for transformers to evaluate their insulation performance. It is conducted to ensure that the transformer can withstand the specified voltage without breakdown or insulation failure. The test is carried out by applying a high voltage between the windings and between the windings and the ground, and measuring the leakage current.The test standard for induction withstand voltage varies depending on the country or region. In general, the test voltage is determined based on the rated voltage of the transformer. For example, in China, the test voltage is usually set at 2.5 times the rated voltage for power transformers and 3 times the rated voltage for instrumenttransformers.During the test, the transformer is connected to a high voltage source and the test voltage is gradually increased to the specified value. The test voltage is held for a certain period of time, typically 1 minute, to observe if any breakdown or insulation failure occurs. If the insulation withstands the test voltage without any issues, the transformer is considered to have passed the test.In addition to the test voltage, the test standard also specifies the test procedure, test duration, and acceptance criteria. The test procedure includes steps such as applying the test voltage, measuring the leakage current, and recording the test results. The test duration is usually specified to ensure that the transformer is subjected to the test voltage for a sufficient period of time. The acceptance criteria may include limits on the leakage current or the absence of any breakdown.The induction withstand voltage test is important to ensure the safety and reliability of transformers. It helpsidentify any potential insulation weaknesses or defectsthat may lead to failures in operation. By subjecting the transformer to a higher voltage than its rated voltage, the test simulates extreme operating conditions and ensuresthat the insulation can withstand such conditions.中文回答：变压器操作感应耐压试验标准要求：感应耐压试验是评估变压器绝缘性能的重要测试。
变压器感应耐压值规定
感应耐压试验GB 1094.1—8511.1 概述有三种可采用的方法供绝缘种类不同的绕组进行试验。
这三种方法如第 11.2、11.3、11.4条所述。
在变压器一个绕组的端子上施加交流电压，其波形应尽可能为正弦波。
为了 防止试验时励磁电流过大，试验时频率应适当大于额定频率。
试验电压值应是测量感应试验电压的峰值除以2。
试验应从小于1/3试验电压的电压下开始，并应与测量相配合尽快地增加到 试验值。
试验完了，应将电压尽快地降低到试验值的1/3以下，然后再切断电 源。
除非另有规定，在下述各条中，当试验电压的频率等于或小于2倍额定频率 时其全电压下的施加时间应为60s 。
当试验频率超过两倍额定频率时，试验时间应为：[][]()120⨯额定频率试验频率s ，但不少于15s 。
11.2 高压绕组为全绝缘的变压器的感应耐压试验通常规定，加在变压器不带分接的线圈两端的试验电压等于两倍的额定电 压，但是任一三个相线圈的相间试验电压不应超过表2第3栏中所列的额定短时工频耐受电压。
三个相线圈最好用对称三相电源在各相中感应出的电压来试验。
如果该绕组 中有中性点端子，则在试验期间可将其接地。
如果未发现内部绝缘击穿或局部损伤，则试验合格。
11.3 高压绕组为分级绝缘的变压器的相对地感应耐压试验U m(额定电压)＜300kV(见5.3条)或者≥300kV ，按方法1确定(见5.4.1款)。
线端的试 验电压见表2。
单相变压器上的试验，通常是在中性点端子接地的情况下进行的。
假如绕组 之间的电压比可用分接来改变，则分接就可以用来尽可能同时满足不同绕组上的 试验电压的要求。
在特殊情况下(见第4章)，中性点端子上的电压可用将其连接到 一台辅助的增压变压器上的方法加以提高，或者被试变压器的另一个绕组也可与 高压绕组相串联。
三相变压器的试验程序包括三次逐相施加单相试验电压，每次将绕组的不同 点接地。
图1所示的推荐的试验连接法能避免过高的线端间的过电压。
变压器耐电压试验方法
变压器耐电压试验方法嘿，咱今天就来聊聊变压器耐电压试验方法。
这变压器啊，那可是电力系统中的大功臣。
就好比人体的心脏，给各个器官输送着至关重要的能量。
那怎么知道这变压器能不能扛得住电压的考验呢？这就得靠耐电压试验啦。
先说说工频耐压试验。
这就像是一场对变压器的严格考试。
把变压器接上电源，逐渐升高电压，看看它在高压下能不能稳定运行。
这过程可不简单呐！就像在走钢丝，稍有不慎就可能出问题。
要是变压器没通过这场考试，那可就麻烦了。
说不定啥时候就掉链子，影响整个电力系统的运行。
再讲讲感应耐压试验。
这感应耐压试验就像是给变压器来了一场特殊的“按摩”。
通过特殊的设备，给变压器施加高频电压，让它内部的各个部件都能感受到压力。
这可不是瞎折腾，这是为了确保变压器在实际运行中能够承受各种复杂的情况。
你想想，要是变压器在关键时刻掉链子，那得多闹心啊！还有冲击耐压试验。
这冲击耐压试验就像是给变压器来了一记重拳。
瞬间给变压器施加高电压冲击，看看它能不能扛得住。
这就好比一个运动员在比赛中突然受到强大的冲击，只有身体素质过硬的才能挺过去。
变压器也是一样，只有经过了冲击耐压试验的考验，才能在实际运行中应对各种突发情况。
进行变压器耐电压试验的时候，那可得小心谨慎。
每一个步骤都不能马虎，每一个参数都得精确控制。
要是有一点差错，那后果可不堪设想。
就像盖房子，基础没打好，房子迟早得塌。
变压器耐电压试验也是这个道理，只有把每一个环节都做到位，才能保证变压器的安全可靠运行。
而且，不同类型的变压器，耐电压试验的方法也可能不一样。
这就需要我们根据具体情况，选择合适的试验方法。
不能一概而论，得对症下药。
就像医生给病人看病，得根据病人的症状开合适的药方。
总之，变压器耐电压试验是非常重要的。
它关系到电力系统的安全稳定运行，关系到我们的生产生活。
我们一定要认真对待，严格按照标准进行试验，确保变压器能够在各种情况下都能正常工作。
这样，我们才能放心地使用电力，享受现代生活带来的便利。
变压器感应耐压试验方法及原理
变压器感应耐压试验方法及原理《变压器感应耐压试验方法及原理》引言：变压器是电力系统中不可或缺的设备之一，用于变换交流电压。
为了确保变压器能够长期稳定运行，需要进行一系列的测试，其中包括感应耐压试验。
本文将介绍变压器感应耐压试验的方法及原理。
一、变压器感应耐压试验方法：1.试验仪器：(1)电压发生器：提供高压电源，用于对变压器进行感应耐压测试。
(2)耐压表：用于测量变压器在高压下的绝缘电阻。
(3)耐压试验台：用于支撑和固定变压器，在测试时保证其安全可靠。
2.试验过程：(1)将变压器的高压绕组和低压绕组分别与电压发生器的两端相连。
(2)将耐压表的两个电极分别放置在变压器的高压绕组和低压绕组上，测量其绝缘电阻。
(3)逐步增加电压发生器的输出电压，观察绝缘电阻是否发生明显变化。
(4)当实际电压达到设定值时，记录下绝缘电阻的数值，以及测试时的环境温度等相关参数。
二、变压器感应耐压试验原理：当变压器的绝缘出现缺陷时，会导致绝缘电阻下降。
在感应耐压试验中，通过施加高压电源的方法，对变压器的绝缘进行检测。
理想情况下，当电压发生器施加的电压较小时，变压器的绝缘电阻应该保持在一个较高的数值，说明绝缘状况良好。
但当电压升高到一定程度时，如果绝缘存在缺陷，则会导致绝缘电阻下降。
这是因为高压电场会引起电离现象，使绝缘体内部出现漏电现象，从而使绝缘电阻降低。
根据测试结果，可以判断变压器的绝缘状况，并采取相应的措施修复或更换变压器。
结论：变压器感应耐压试验是确保变压器安全运行的重要手段之一。
通过该测试，可以及时发现绝缘缺陷，保证变压器的运行可靠性。
在实际操作中，需要根据变压器型号和规格，按照相关标准要求进行测试，以确保测试的准确性和可靠性。
变压器现场感应耐压和局部放电试验分析
变压器现场感应耐压和局部放电试验分析摘要：本文以某变压器设备厂所制造的变压器为主要分析对象，在进行普通试验分析以后，再实施变压器现场感应耐压和局部放电试验，进而分析和总结变压器试验结果，综合保障变压器设备的运行稳定性和安全性。
关键词：变压器设备；现场试验；感应耐压试验；局部放电试验1局部放电试验分析1.1 试验对象及方法本次试验以某变压器设备厂所制造的220kV变压器作为主要分析对象。
具体试验中将会采用倍频加压方法，低压绕组单相励磁，高压绕组和中压绕组中性点接地，构成较为标准的接线形式，并通过分组的方式进行具体试验实施。
1.2 加压形式试验中具体加压形式如图1所示。
其中，需要以u1和t1分布为试验电压和预加压时间；u2和t2分布为激发电压和激发电压时间；t3为试验持续时间[1]。
图1 加压形式示意图在试验中，在将电压提高至试验电压值u1以后，需要将保持5min，即t1设置为5min，时间超过预加压时间以后，将电压提高至激发电压值u2以后，保持5s，然后再将电压降至u1，保持30min，即t3为30min。
试验中除了需要控制电压变化以外，还需要时刻关注放电量变动情况。
根据现行规定标准可以计算出：1.3 试验回路局部放电试验具体试验回路接线如图2所示。
图2 局部放电试验回路接线示意图在试验中，T1为电源变压器，其实际参数为35/0.4kV，180kVA；T2为中间变压器，其实际参数为2×35/0.66kV，180kVA；T3为此试验中待试验变压器；T4为自耦调压器，其实际参数为0.5~1kVA；V为电压表，其实际参数为0.5V、150V、300V、600V；C为套管电容；Z为检测阻抗。
1.4 局部放电量测定分析局部放电量测定分析过程中主要采用的测定设备为JF8601局部放电仪。
1.4.1 测定回路校正在试验中，需要通过局部放电仪对放电测定阻抗区域的电脉冲幅值进行有效读取，为保障读取结果的精确性和有效性，需要先对测定回路进行科学校正。
变压器绕组的匝间、层间、段间及相间绝缘的绝缘感应耐压试验
变压器绕组的匝间、层间、段间及相间绝缘的绝缘感应耐压试验1.引言1.1 概述本文旨在探讨变压器绕组的匝间、层间、段间及相间绝缘的绝缘感应耐压试验。
作为电力系统中重要的电气设备，变压器的绝缘系统必须保证其正常运行和安全性能。
而变压器绕组中的绝缘部分，包括匝间、层间、段间及相间绝缘的性能评估对于确保变压器的可靠性和安全性至关重要。
本文将分别针对变压器绕组中的四种绝缘部分进行绝缘感应耐压试验的背景介绍和相关测试方法的阐述。
首先，将对匝间绝缘的绝缘感应耐压试验进行描述，该部分旨在评估绕组中相邻绕组之间的绝缘性能。
其次，将探讨层间绝缘的绝缘感应耐压试验，该部分用于评估绕组内相同层上不同导线之间的绝缘性能。
然后，将对段间绝缘的绝缘感应耐压试验进行介绍，该部分应用于评估绕组内不同段之间的绝缘性能。
最后，将详细讨论相间绝缘的绝缘感应耐压试验，该部分用于评估绕组间不同相之间的绝缘性能。
本文的研究意义在于深化对变压器绕组绝缘的理解，为变压器绕组的绝缘设计和工程实践提供指导。
通过合理的绝缘感应耐压试验，可以全面评估和验证绕组中不同绝缘部分的绝缘性能，进一步保证变压器的运行安全和可靠性。
因此，本文的研究对于提高电力系统的稳定性和可靠性，具有一定的实际应用价值。
在下一节中，我们将详细介绍本文的结构和各部分的内容安排。
1.2文章结构本文主要讨论了变压器绕组的匝间、层间、段间及相间绝缘的绝缘感应耐压试验。
文章结构如下所述。
第一部分为引言，具体包括以下几个方面：概述、文章结构和目的。
在概述部分，会简要介绍变压器绕组的重要性以及绝缘感应耐压试验的必要性。
文章结构部分将会概述本文的大致组织结构，让读者可以更好地了解文章的逻辑顺序。
目的部分将明确本文的研究目标和意义，以便读者了解本文的研究价值和重要性。
第二部分为正文，分为四个小节：匝间绝缘的绝缘感应耐压试验、层间绝缘的绝缘感应耐压试验、段间绝缘的绝缘感应耐压试验和相间绝缘的绝缘感应耐压试验。
变压器感应耐压值规定
感应耐压试验GB 1094.1—8511.1 概述有三种可采用的方法供绝缘种类不同的绕组进行试验。
这三种方法如第 11.2、11.3、11.4条所述。
在变压器一个绕组的端子上施加交流电压，其波形应尽可能为正弦波。
为了 防止试验时励磁电流过大，试验时频率应适当大于额定频率。
试验电压值应是测量感应试验电压的峰值除以2。
试验应从小于1/3试验电压的电压下开始，并应与测量相配合尽快地增加到 试验值。
试验完了，应将电压尽快地降低到试验值的1/3以下，然后再切断电 源。
除非另有规定，在下述各条中，当试验电压的频率等于或小于2倍额定频率 时其全电压下的施加时间应为60s 。
当试验频率超过两倍额定频率时，试验时间应为：[][]()120⨯额定频率试验频率s ，但不少于15s 。
11.2 高压绕组为全绝缘的变压器的感应耐压试验通常规定，加在变压器不带分接的线圈两端的试验电压等于两倍的额定电 压，但是任一三个相线圈的相间试验电压不应超过表2第3栏中所列的额定短时工频耐受电压。
三个相线圈最好用对称三相电源在各相中感应出的电压来试验。
如果该绕组 中有中性点端子，则在试验期间可将其接地。
如果未发现内部绝缘击穿或局部损伤，则试验合格。
11.3 高压绕组为分级绝缘的变压器的相对地感应耐压试验U m(额定电压)＜300kV(见5.3条)或者≥300kV ，按方法1确定(见5.4.1款)。
线端的试 验电压见表2。
单相变压器上的试验，通常是在中性点端子接地的情况下进行的。
假如绕组 之间的电压比可用分接来改变，则分接就可以用来尽可能同时满足不同绕组上的 试验电压的要求。
在特殊情况下(见第4章)，中性点端子上的电压可用将其连接到 一台辅助的增压变压器上的方法加以提高，或者被试变压器的另一个绕组也可与 高压绕组相串联。
三相变压器的试验程序包括三次逐相施加单相试验电压，每次将绕组的不同 点接地。
图1所示的推荐的试验连接法能避免过高的线端间的过电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
220kv变压器感应耐压试验变压器的工频耐压试验只能检验其绕组的主绝缘，即绕组与绕组间，绕组对箱壳和铁心等接地部分的绝缘，而绕组的匝间．层间与段间的纵绝缘部分未能受到考核。
随着电压等级的提高，大容量变压器的匝间绝缘相对比较弱，于是对变压器匝间绝缘的考验就显得重要了。
随着局部放电测量技术的发展．IEC还规定：变压器的局部放电量测量应在变压器的线路端子与中性点的端子之间施加1.5(或l.3)倍Zui大相电压的试验电压；而且在测量之前应施加1 .73倍Zui大相电压的短时激发电压变压器应过激磁1.73倍以上。
由于磁路饱和的缘故，给变压器加1. 3倍额定值以上的工频激磁电压是行不通的，难以提高励磁电源频率来提高绕组匝间电压．使其达到预期的倍数。
现在高压大容量变压器大部分采用中性点半绝缘结构，绕组首末端对地绝缘强度不同，不能承受同一对地试验电压。
感应耐压试验则可使试验电压沿着绕组轴向高度的分布与运行时电位分布相对应。
倍频电源可采用2～4倍频的试验发电机组或可控硅逆变装置，后者由于输出容量限制和技术复杂而未能普遍推行。
现在还可利用变压器的铁磁特性，在过激磁状态下产生大功率的3次谐波电压作为试验电源。
