WDW-T100微机控制电子式万能试验机操作规程
万能试验机操作规程

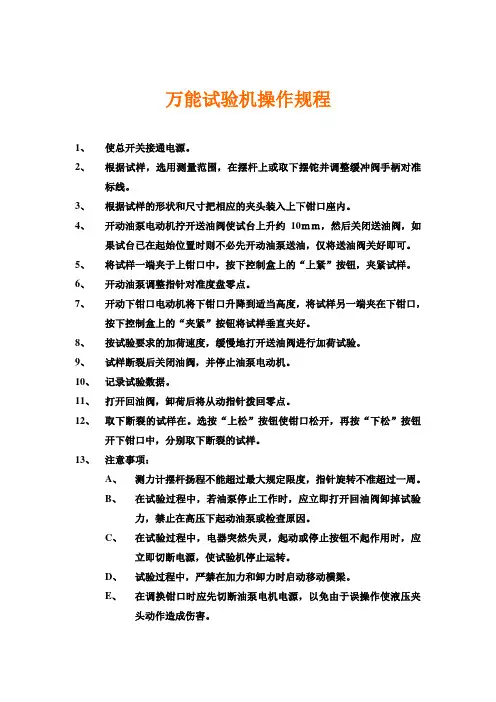

万能试验机操作规程
1、使总开关接通电源。
2、根据试样，选用测量范围，在摆杆上或取下摆铊并调整缓冲阀手柄对准
标线。
3、根据试样的形状和尺寸把相应的夹头装入上下钳口座内。
4、开动油泵电动机拧开送油阀使试台上升约10ｍｍ，然后关闭送油阀，如
果试台已在起始位置时则不必先开动油泵送油，仅将送油阀关好即可。
5、将试样一端夹于上钳口中，按下控制盒上的“上紧”按钮，夹紧试样。
6、开动油泵调整指针对准度盘零点。
7、开动下钳口电动机将下钳口升降到适当高度，将试样另一端夹在下钳口，
按下控制盒上的“夹紧”按钮将试样垂直夹好。
8、按试验要求的加荷速度，缓慢地打开送油阀进行加荷试验。
9、试样断裂后关闭油阀，并停止油泵电动机。
10、记录试验数据。
11、打开回油阀，卸荷后将从动指针拨回零点。
12、取下断裂的试样在。
选按“上松”按钮使钳口松开，再按“下松”按钮
开下钳口中，分别取下断裂的试样。
13、注意事项：
A、测力计摆杆扬程不能超过最大规定限度，指针旋转不准超过一周。
B、在试验过程中，若油泵停止工作时，应立即打开回油阀卸掉试验
力，禁止在高压下起动油泵或检查原因。
C、在试验过程中，电器突然失灵，起动或停止按钮不起作用时，应
立即切断电源，使试验机停止运转。
D、试验过程中，严禁在加力和卸力时启动移动横梁。
E、在调换钳口时应先切断油泵电机电源，以免由于误操作使液压夹
头动作造成伤害。
微机控制电子万能试验机操作步骤(1)
微机控制电子万能试验机操作步骤1.打开微机控制电子万能试验机主机电源，（红色旋钮，向右轻轻拧一下即可打开）此时主机绿色指示灯亮起说明主机状态正常。
然后打开电脑，点击桌面Smarttest 软件，打开试验机专业测控软件。
2.打开软件以后进入拉力机操作界面，首先我们要点击右上方的试验方法选项，选择试验时所使用的试验方法（如果没有需要的试验方法时，可以将软件关掉，依次点击电脑桌面-开始-Smattest配置工具箱-输入密码123456-选择试验方法，然后在需要的试验方法前面打勾就可以了）3.再次打开软件，点击软件右上角数据板栏目，跳出数据版界面，点击数据版中新建按钮，可以根据试样的实际规格尺寸输入到数据板里面，比如编号，直径，长度，宽度，厚度，原始标距（原始标距有时是两个夹具之间的距离，有时可能是大变形夹具的距离，有时还可能是手动打标记的距离）等。
需要注意到是试样的尺寸必须输入，否则无法测试出试样的结果，输入是要删掉输入框里面的斜杠。
输入完成后关掉数据板。
（这里需要注意的是新做一次试验是都要点一下新建按钮，否则将会覆盖掉上次测试的结果）4.清零试验数据，包括试验力，变形，位移，时间等，通过手控盒或是软件上面的上升下降按钮调节衡量位置，然后夹好试样。
如果有引伸计或是大变形我们也要将他们夹持在试样上面。
5.然后确认试样无异常，点击软件右下角移动按钮，将界面改到试验界面（也就是上升下降界面变成了试验界面。
再点一下移动按钮两个界面是会相互切换的，上升下降界面是单纯控制衡量上升下降移动的无其他作用，而需要做试验的时候需要改成试验界面，点击试验键做试验，这样试验的数据结果才会记录并且计算显示出来）选择标准中要求的试验速度，点击试验键，开始做试验。
6.如果以上步骤操作没有错误的话此时试验力，变形，时间，曲线将会实时显示。
试验结束后设备会自动停机（如果设备没有自动停机说明我们的操作步骤有误，或者参数设置有误）然后可以点一下右上角数据板，测试结果将会计算并且显示出来。
电子万能试验机安全操作规程
电子万能试验机安全操作规程
1.开机前必须检查计算机与主机、控制箱连接线、电源插头插座是否正确,有无松动,确认正确后方可开机.请仔细遵守开机顺序,开机状态下不得插拔任一接头。
2.在进行试验前，设备应至少预热15分钟，保证传感器元件的稳定性。
3.调整横梁限位装置，确保横梁移动不会超过范围导致夹具或装置损坏。
4.确认传感器、夹具和试验装置都是适用于将要进行的试验，设备的参数设置和所需的试验要求一致。
5.选择要做的试验方案，设计好实用的试验方案（比如：试样的形状，试验的入口力，初始阀开度，定力衰减率，控制的速度等常用的参数）。
6.输入试样尺寸及相关试验参数，可以一次输一个试样的尺寸，也可以一次输入所有试样尺寸。
7.在一个夹头夹紧后，力值清零；调整下横梁到适当的位置，试样被完全夹紧后，开始下一步实验。
8.点击试验窗口的“运行”按钮，进入试验状态，直至试样破坏。
9.在试验运行状态中切勿升降横梁，在试验加载或运行过程中，有异常情况或误操作，请立即按下油泵停止按钮，并关电源。
10.当试验做完后，先取下试样，如果先把活塞下降会使断裂的试样相互抵住，破坏钳口。
11.工作完毕后，关闭电源，清扫试验机。
12.防高温、过潮，防止灰尘、腐蚀性介质及水等侵入仪器。
13.定期对机器进行保养，当长期不用，须彻底切断电源，放置在干燥、通风、避免阳光直射处。
编制：审核：批准：。
万能试验机操作规程

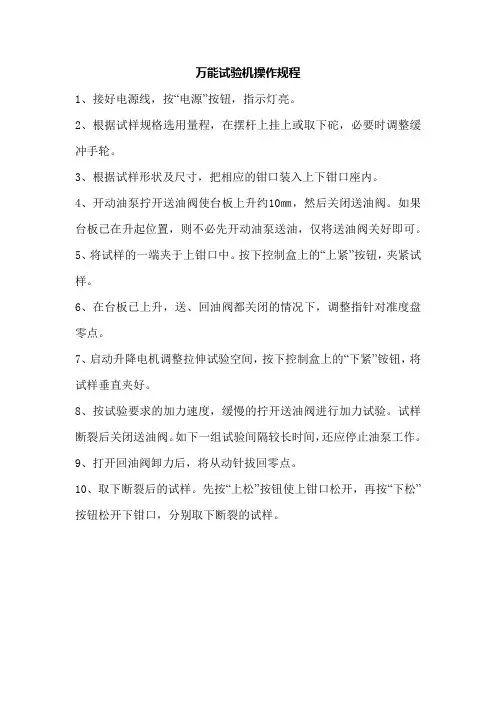

万能试验机操作规程
1、接好电源线，按“电源”按钮，指示灯亮。
2、根据试样规格选用量程，在摆杆上挂上或取下砣，必要时调整缓冲手轮。
3、根据试样形状及尺寸，把相应的钳口装入上下钳口座内。
4、开动油泵拧开送油阀使台板上升约10㎜，然后关闭送油阀。
如果台板已在升起位置，则不必先开动油泵送油，仅将送油阀关好即可。
5、将试样的一端夹于上钳口中。
按下控制盒上的“上紧”按钮，夹紧试样。
6、在台板已上升，送、回油阀都关闭的情况下，调整指针对准度盘零点。
7、启动升降电机调整拉伸试验空间，按下控制盒上的“下紧”铵钮，将试样垂直夹好。
8、按试验要求的加力速度，缓慢的拧开送油阀进行加力试验。
试样断裂后关闭送油阀。
如下一组试验间隔较长时间，还应停止油泵工作。
9、打开回油阀卸力后，将从动针拔回零点。
10、取下断裂后的试样。
先按“上松”按钮使上钳口松开，再按“下松”按钮松开下钳口，分别取下断裂的试样。
微机控制万能试验机操作规程
微机控制万能试验机操作规程使用说明书1.主要概述WAW系列微机控制万能试验机采用微机控制电液伺服阀加载和手动液压加载、主体与控制框分置的设计，具有操作方便、工作稳定可靠、试验精度高、加力平稳的特点，适用于金属、水泥、混凝土、塑料等材料的拉伸、压缩、弯曲、剪切试验。
建议在满足下列条件的环境中安装和使用本设备：a.清洁、干燥、无震动，周围有供试验和维护用的空间(≥0.7m)；b.室温为10℃-35℃。
产品规格和主要技术指标见附表。
2.主机结构原理2.1机械结构原理微机控制万能试验机主体部分由高度可调的支撑架[由机座、丝杆及移动横梁(下钳口座)组成]和工作框架[由工作油缸、活塞、台板、支架及上横梁(上钳口座)组成]。
其工作原理为：由高压油泵向工作油缸供油，通过活塞运动，推动台板和上横梁(上钳口座)向上运动，进行试样的拉伸或压缩试验。
拉伸试验在主机的上横梁与移动横梁之间进行，压缩试验在主机的台板与移动横梁之间进行。
试验空间的调整通过驱动机构(升降电机、链轮、链条等)驱动双丝杆同步旋转使移动横梁升降达到。
2.2电气原理本设备采用三相380V、50Hz交流供电。
主回路包括油泵电机和升降电机，在主回路和控制回路中分别接有熔断器以防止过大的电流，在油泵电机和升降电机前还串联了热继电器以防止电机过载。
3.安装3.1开箱验收当您开箱后，请根据定货合同和装箱单对设备及附件的数量进行核对并检查是否完整，如发现短缺或损坏请尽快通知本公司以便及时处理。
3.2安装前准备试验机应安装在清洁、干燥、无震动而且室温为10℃-35℃的房间内，在试验机的周围应留出足够的空间(≥0.7m)供试验和维护用。
试验机的主体及控制柜应安装在混凝土基础上。
基础尺寸根据外形及地基图规定，留出地脚螺钉及其它电线安装管道等装置，基础的上平面应用水平找正。
3.3试验机安装精度的初步校正主体初步校正：使用框式水平仪或借用附件中的线锤在相互垂直的两个方向校正立柱的垂直度，用在主体底部插入小铁片的方法调整。
电子万能试验机使用方法
15，卸下试件，观察试验后试件的形态。
16，逆时针旋转开关钥匙，关闭试验机。
9，点击“参数设置”按钮，对试验方式进行设置
10，找到并选择对应的试验编号程中注意试验曲线的变化，完成后 点击“试验结束”按钮。
13，点击“数据管理”按钮，对数据进行提取和 保存
14，按不同情况，点击横梁上升按钮，对试件 进行卸载。
电子万能试验机操作步骤
• 1， 顺时针转动钥匙，打开万能试验机。
2，旋动远控盒旋钮，调节上下夹头高度
3，装夹试件。
4，旋动手柄，夹紧试件。
5，打开控制微机，进入windows操作界面
6，双击图标“P－Main”，进入试验控制程序
7，点击“联机”，如果显示数值有变化，联机 成功
8，点击“参数录入”按钮，进行试件参数设 定
微机控制电子万能机操作指导书[模板范例]
![微机控制电子万能机操作指导书[模板范例]](https://img.taocdn.com/s3/m/2e3980d5192e45361166f513.png)
导书
审 核/日期 版 次 A/0 批 准/日期
页 次
第1页，共2页
1．目的
数据化了解强化玻璃抗弯程度，满足客户要求。
2．范围
适用于抗弯的化学强化平板玻璃。
3．测量原理
由控制器发出相关指令驱动电机转动，电机通过边轴器带动减速机构转动，减速机构通过安装在
其输出轴上的滚珠丝杆转动使试台（中横梁）移动，对试样施加力从而实现试验目的。
4．微机控制电子万能机结构简介
5．操作方法
5.1 打开试验机电源预热10分钟（最佳）。
5.2启动电脑并启动Master Test 软件,检查电脑和试验机连接是否完好。
5.3 进入软件主界面系统配置中的系统参数。
第一步：设置最大位移速度、允许最大载数、负荷单位选
择（N/Kgf 等）、长度单位选择（mm/in 等）。
第二步：试验设置中的试验项目（拉伸、弯曲等）、 过程控制（试验速度、速度方向）、传感器方向（正、反选择）设置。
第三步：设置结果处理中参 数选项，各种参数设定、自动计算、打印输出及转换成相应的格式打印输出。
5.4测试完后点击EXIT 按钮结束测试，退出电脑系统。
5.5清洁测试工作台。
测试夹具
操作按钮
电源开关
系统主界面参数
主机箱。
电子万能试验机安全操作规程
3、注意保持检查设备的清洁，实验结束后把现场清理干净；
设备运行过程中出现异常现象，立即按下急停按钮。
监督人：维护责任人：
批准人/日期
审核人/日期
编制人/日期
2、在计算上打开试验所用的分析软件“TestLive”，当选择拉伸试验时选择“02-金属拉伸试验”模式，进入金属拉伸试验控制界面，点击“试验”图标，填写所测试试样名称，根据试样类型选择“板材”、“圆材”等，根据同一型号试样的待检数量进行选择样品数量值；单件信息：可在[模板]页面输入试验的一些相关信息，如试件批号、试件编号、试验日期、实验人、试件形状和尺寸、So（横截面积）、Lo（原始标距）等。注意：当根据试件形状输入相应格式的尺寸时，系统会自动计算试件的横截面积。
注意：在新的测试曲线没有保存以前，数据板上的其他数据时不能改变的！
6.2、试样拉断后，保存数据，手动松开夹具，取下试样，点击“向下移动”图标，移动至位移为零附件，停止移动，点击“关闭伺服”图标关闭伺服。
6.3、根据GB/T228-2002《金属材料室温拉伸试验方法》使用游标卡尺量取拉断后的Lo长度，计算延伸率，记录所要数据，填写试验报告单。
5、试验结束
在下面3种情况下系统将停机
◆人工干预，按下停止按钮；
◆负荷过载保护，负荷超过过载保护上限；
◆系统判断试件破型；
6、试验结果保存
6.1、当一次试验完成停止后，正常情况下，程序会自动分析数据并自动保存试验曲线和分析结果。如果在曲线板的右上角出现一个黄色的“曲线未保存”图标，表明这是一个还没有保存的试验测试曲线，如果要保存，先调出数据板按保存图标即可。保存后未保存图标会消失并且曲线变为黄色。
8-1、点击数据版打印图标，选择合适的报表打印模板，按下打印就可以打印输出报告。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WDW-T100微机控制电子式万能试验机操作规程：
1.开机预检，机器运转是否正常。
2.根据检测要求更换合适夹具。
3.试验前，调整好限位档块。
4.开启主机上电源开关，打开计算机测试软件。
5.设置参数，点击软件启动按钮，启动主机开始试验。
6.试验结束，检查设备运转是否正常，退出程序，关闭计算机。
五：注意事项
1.开机前必须检查计算机与主机连接线
2.设备运行时不得擅自离岗
六：设备保养
1.先关闭试验机电源，再关闭线路总电源。
2.维护每隔三个月加润滑油一次。
3.保持设备整洁。
