几种常见的低温制冷剂
制冷剂的分类、编号方法、安全等级
干货 | 一文搞定制冷剂的分类、编号方法、安全等级制冷剂又称制冷工质，是制冷系统中的工作物质。
当前，能当作制冷剂的物质有80多种，最常见的制冷剂有氟利昂（包括：R22、R134a 、R407c 、R410a 、R32等）、氨（NH ）、水（H O ）、二氧化碳（CO ）、少数碳氢化合物（如：R290、R600a ）。
1、制冷剂的分类根据制冷剂在标准大气压力（100kPa ）条件下蒸发温度t 的高低，可将其分为：高温制冷剂、中温制冷剂、低温制冷剂。
[1]图：制冷剂的分类注：P 为环境温度为30℃的冷凝压力高温制冷剂（或低压制冷剂），如：R11、R113、R114、R21，常用于离心式制冷机的空调系统。
中温制冷剂（或中压制冷剂），如：R12、R22、R717、R142、R502，常用于普通单级压缩和双级压缩的活塞式制冷压缩机。
高温制冷剂（或高压制冷剂），如：R13、R14、R503、烷烃、烯烃，常用于复叠式制冷装置的低温级此外，根据化学组成不同，制冷剂还可分为以下几类：1）无机化合物，2）饱和烃的卤化物（氟利昂），3）碳氢化合物，4）共沸制冷剂，5）非共沸制冷剂。
2、制冷剂编号表示方法1）无机化合物322s c无机化合物制冷剂的代号中R后的第一个数字为7，其后跟的数字是分子量的整数部分。
2）饱和烃的卤化物（氟利昂）氟利昂的代号是用字母R，和其后跟随的数字(m-1)(n+1)(x)B(z)组成。
m=1时，(m-1)可省略；如果z=0，B(z)可省略。
3）碳氢化合物饱和碳氢化合物也按照氟利昂的编号规则书写，除了丁烷例外写成R600。
此外，同素异构物在代号后面加一个字母“a”，如异丁烧为R600a。
非饱和碳氢化合物和它们的卤族元素衍生物。
在R后面先写一个“1”，然后写上按氟利昂编号规则的数字。
4）共沸制冷剂共沸制冷剂在编号标准中规定R后的第一个数字为5，其后的两位数字按实用的先后次序编号，如R500，R501等。
几种常见的低温制冷剂
几种常见的低温制冷剂超低温制冷剂R14。
R-14制冷剂，别名R14、氟利昂14、PFC-14，商品名称有Freon 14等，中文名称四氟化碳、全氟化碳，英文名称Carbon Tetrafluoride orTetrafluoromethane，分子式CF4。
R-14属于fc类物质——对臭氧层没有破坏、但存在温室效应；目前对于R14制冷剂的生产、销售以及在新制冷设备上的初装、售后设备上的再添加均没有限制。
主要用途:R-14作为一款特种超低温制冷剂，主要应用于要求温度非常低的深冷设备中（包括科研制冷、医用制冷等），R14同时也是超低温配合冷媒的重要组分。
R-13制冷剂，别名R13、氟利昂13、F13、F-13、CFC13、CFC-13、三氟一氯甲烷，商品名称有Freon 13等，中文名称三氟一氯甲烷，英文名称Chlorotrifluoromethane，化学式CClF3。
由于R-13属于类物质（第一批受限的ODS物质Class I Ozone-depletingSubstances）——对臭氧层有破坏、并且存在温室效应，因此在发达国家和部分发展中国家，已经停止了在新制冷设备上的初装或旧设备上的再添加；中国2007年已停止了R13制冷剂的生产、以及在新制冷空调设备上的初装。
R-13主要用途：R-13作为广泛使用的超低温制冷剂，主要应用于超低温冰箱或冷柜、血库冰箱、冻干机/冷冻干燥机、环境试验箱/设备（冷热冲击试验机）、生化试验箱等深冷设备中（包括科研制冷、医用制冷等），多见用于这些复叠式制冷系统的低温段。
三氟一氯甲烷同时还可用作灭火剂等。
R-23作为广泛的超低温制冷剂，由于HFC-23 良好的综合性能，使其成为一种非常有效和安全的CFC-13（R13、R-13、Freon13、氟利昂-13）和R-503的替代品。
主要用途：R-23，别名R23、23、F23、F-23、HFC23、HFC-23。
由于R-23属于HFC类物质（非ODS物质Ozone-depleting Substances）——因此完全不破坏臭氧层，是世界绝大多数国家认可并推荐使用的环保制冷剂，也是主流的环保制冷剂之一。

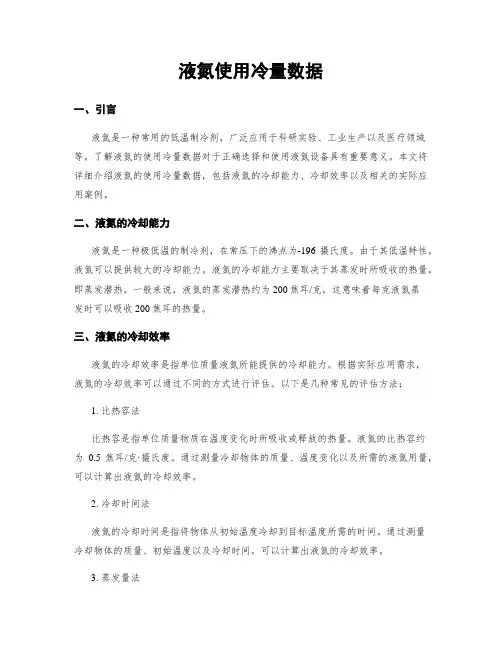

液氮使用冷量数据
液氮使用冷量数据一、引言液氮是一种常用的低温制冷剂，广泛应用于科研实验、工业生产以及医疗领域等。
了解液氮的使用冷量数据对于正确选择和使用液氮设备具有重要意义。
本文将详细介绍液氮的使用冷量数据，包括液氮的冷却能力、冷却效率以及相关的实际应用案例。
二、液氮的冷却能力液氮是一种极低温的制冷剂，在常压下的沸点为-196摄氏度。
由于其低温特性，液氮可以提供较大的冷却能力。
液氮的冷却能力主要取决于其蒸发时所吸收的热量，即蒸发潜热。
一般来说，液氮的蒸发潜热约为200焦耳/克，这意味着每克液氮蒸发时可以吸收200焦耳的热量。
三、液氮的冷却效率液氮的冷却效率是指单位质量液氮所能提供的冷却能力。
根据实际应用需求，液氮的冷却效率可以通过不同的方式进行评估。
以下是几种常见的评估方法：1. 比热容法比热容是指单位质量物质在温度变化时所吸收或释放的热量。
液氮的比热容约为0.5焦耳/克·摄氏度。
通过测量冷却物体的质量、温度变化以及所需的液氮用量，可以计算出液氮的冷却效率。
2. 冷却时间法液氮的冷却时间是指将物体从初始温度冷却到目标温度所需的时间。
通过测量冷却物体的质量、初始温度以及冷却时间，可以计算出液氮的冷却效率。
3. 蒸发量法液氮的蒸发量是指单位时间内液氮蒸发的质量。
通过测量液氮容器的重量变化以及所需的时间，可以计算出液氮的冷却效率。
四、实际应用案例液氮的使用冷量数据在各个领域都有广泛的应用。
以下是几个实际应用案例：1. 科研实验在科研实验中，液氮常用于冷却实验设备和样品。
例如，在材料科学领域，液氮可以用于冷冻样品以观察其微观结构。
在生命科学领域，液氮可以用于冷冻保存生物样本以维持其活性。
2. 工业生产在工业生产中，液氮可以用于冷却加工设备和产品。
例如，在食品加工领域，液氮可以用于快速冷冻食品以保持其新鲜度和品质。
在电子制造领域，液氮可以用于冷却电子元件以提高其性能和可靠性。
3. 医疗领域在医疗领域，液氮可以用于冷冻治疗和手术。
不同制冷剂对制冷管路压降的影响王丰平孙绪状
不同制冷剂对制冷管路压降的影响王丰平孙绪状发布时间：2023-06-15T05:14:19.713Z 来源：《中国电业与能源》2023年7期作者：王丰平孙绪状[导读] 本文旨在研究不同制冷剂在制冷管路中对压降的影响。
通过对不同制冷剂在制冷系统中的性质和流体动力学特性进行比较和分析，探讨其对制冷管路压降的影响因素，并提出相应的解决方案。
研究结果表明，制冷剂的选择对制冷管路的压降有重要影响，这对于优化制冷系统的设计和运行具有重要的理论和实际意义。
爱普塔（青岛）商业设施有限公司山东省青岛市 266000摘要：本文旨在研究不同制冷剂在制冷管路中对压降的影响。
通过对不同制冷剂在制冷系统中的性质和流体动力学特性进行比较和分析，探讨其对制冷管路压降的影响因素，并提出相应的解决方案。
研究结果表明，制冷剂的选择对制冷管路的压降有重要影响，这对于优化制冷系统的设计和运行具有重要的理论和实际意义。
关键词：制冷剂；制冷管路；压降；流体动力学；性质；影响因素；解决方案引言：制冷系统中的制冷管路压降是一个重要的设计和运行参数，而制冷剂的选择对压降具有关键影响。
本文旨在通过比较和分析不同制冷剂的性质和流体动力学特性，探讨其对制冷管路压降的影响因素。
深入理解不同制冷剂的压降特性及其机制，将有助于优化制冷系统的设计和运行，提高能效和性能。
一、制冷剂的性质和流体动力学特性1.制冷剂的基本性质制冷剂作为制冷系统中的核心组成部分，其基本性质对制冷管路压降产生直接影响。
以下是几个关键的基本性质：（1）化学性质：制冷剂的化学稳定性和不可燃性是选择合适制冷剂的重要考虑因素。
化学性质对管路腐蚀、泄漏和安全性具有重要影响。
（2）物理性质：制冷剂的密度、粘度和表面张力等物理性质直接影响流体的流动特性和管路的阻力。
较高的密度和粘度可能导致较大的压降。
2.制冷剂的热物性制冷剂的热物性对其在制冷系统中的传热过程和相变特性产生重要影响。
以下是几个热物性参数：（1）热导率：制冷剂的热导率决定了其在管路中传热的效率。

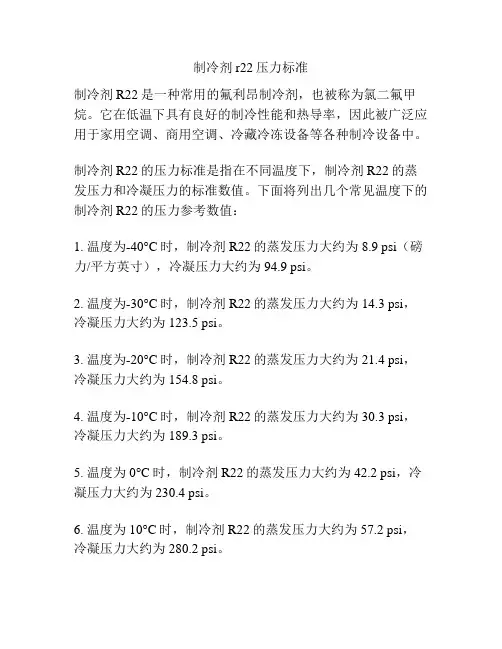

制冷剂r22压力标准
制冷剂r22压力标准制冷剂R22是一种常用的氟利昂制冷剂，也被称为氯二氟甲烷。
它在低温下具有良好的制冷性能和热导率，因此被广泛应用于家用空调、商用空调、冷藏冷冻设备等各种制冷设备中。
制冷剂R22的压力标准是指在不同温度下，制冷剂R22的蒸发压力和冷凝压力的标准数值。
下面将列出几个常见温度下的制冷剂R22的压力参考数值：1. 温度为-40°C时，制冷剂R22的蒸发压力大约为8.9 psi（磅力/平方英寸），冷凝压力大约为94.9 psi。
2. 温度为-30°C时，制冷剂R22的蒸发压力大约为14.3 psi，冷凝压力大约为123.5 psi。
3. 温度为-20°C时，制冷剂R22的蒸发压力大约为21.4 psi，冷凝压力大约为154.8 psi。
4. 温度为-10°C时，制冷剂R22的蒸发压力大约为30.3 psi，冷凝压力大约为189.3 psi。
5. 温度为0°C时，制冷剂R22的蒸发压力大约为42.2 psi，冷凝压力大约为230.4 psi。
6. 温度为10°C时，制冷剂R22的蒸发压力大约为57.2 psi，冷凝压力大约为280.2 psi。
需要注意的是，以上数据仅供参考，实际情况可能会因为设备类型、环境条件等因素而有所不同。
因此，在实际使用过程中，建议参考设备制造商提供的压力表或使用专业的制冷技术人员进行具体测量。
此外，为了确保制冷设备的正常运行和安全性，使用制冷剂R22的设备需要定期进行维护和检查，确保制冷剂的充注量和压力符合相关标准要求，以避免因使用不当而导致的故障和安全隐患。
在使用制冷剂R22的设备时，还需要注意以下几点：1. 避免在高温环境下过度使用制冷设备，以免导致过热、高压和泄漏等问题。
2. 确保制冷剂的充注量和压力处于适当范围内，以保证设备的正常工作和高效制冷。
3. 定期检查设备的密封性能，防止制冷剂泄漏和环境污染。
氟利昂的种类
氟利昂的种类我们知道氟利昂是在制冷机中完成热力循环的工质。
它在低温下吸取被冷却物体的热量，然后在较高温度下转移给冷却水或空气。
在蒸气压缩式制冷机中，使用在常温或较低温度下能液化的工质为制冷剂，合肥空调加氟服务中心介绍，常见的有R12．R22．R502 、R123及R134a，由于其他型号的制冷剂已经停用或禁用。
在此不做说明。
一、氟利昂R600a（C4H10）2-甲基丙烷(异丁烷)，属于CH类制冷剂A3类物质，充灌量很少时可用作冰箱制冷剂，具有节能、低噪、对大气无破坏的优势，但其易燃、易爆、安全性差。
二、氟利昂R410A是一种新型环保制冷剂，HFC制冷剂，由二氟甲烷R32(CH2F2)，五氟乙烷R125(C2HF5)以50%，50%的质量百分比混合而成的非(近)共沸制冷剂，温度滑移较小，发生相变时两组分比例基本保持恒定，物性接近单组分制冷剂。
工作压力为普通R22空调的1.6倍左右，制冷（热）效率更高，不破坏臭氧层。
另外，采用新冷媒的空调在性能方面也会有一定的提高。
R410A是目前为止国际公认的用来替代R22最合适的的冷媒，并在欧美，日本等国家得到普及。
三、氟利昂R407C是一种新型环保制冷剂，HFC制冷剂，由二氟甲烷R32(CH2F2)，五氟乙烷R125(C2HF5)，四氟乙烷R134a(C2H2F4)以23%，25%，52%的质量百分比混合而成的非共沸制冷剂，温度滑移较高。
四、氟利昂134a（C2H2F4，R134a）是一种较新型的制冷剂，HFC制冷剂，其蒸发温度为-26.5℃。
它的主要热力学性质与R12相似，不会破坏空气中的臭氧层，是鼓吹的环保冷媒，但会造成温室效应。
是比较理想的R12替代制冷剂。
五、氟里昂502（R502）R502是由R12．R22以51.2%和48.8%的百分比混合而成的共沸溶液。
R502与R115．R22相比具有更好的热力学性能，更适用于低温。
R502的标准蒸发温度为-45.6℃，正常工作压力与R22相近。
常见制冷剂的热力性质
目录R-134a 四氟乙烷制冷剂 (2)R-404A(Suva HP62) 制冷剂 (2)R-407C 制冷剂 (3)R-410A 制冷剂 (3)R-417A（ISCEON MO59）环保制冷剂 (3)F-11 一氟三氯甲烷制冷剂/发泡剂 (4)R-12 二氟二氯甲烷制冷剂 (4)R-13 三氟一氯甲烷制冷剂 (5)R-13 三氟一氯甲烷制冷剂 (5)R-23 三氟甲烷制冷剂 (6)R-22 二氟一氯甲烷制冷剂 (6)R-123 三氟二氯乙烷制冷剂 (6)R-124一氯四氟乙烷制冷剂 (7)HCFC-142b 二氟一氯乙烷制冷剂 (7)R-502 制冷剂 (7)R-503 制冷剂 (7)R-507 制冷剂 (8)R-508A 制冷剂 (8)杜邦DuPontTM 制冷剂—ISCEON® MO89 制冷剂 (8)R-134a 四氟乙烷制冷剂HFC-134a 化学名：1,1,1,2-- 四氟乙烷，分子组成：CH2FCF3，CAS 注册号：811-97-2，分子量：102.0，HFC 型制冷剂，ODP 值为零。
HFC-134a 可用在目前使用CFC-12( 二氯二氟甲烷) 的许多领域，包括：制冷，聚合物发泡和气雾剂产品。
但是，为使HFC-134a 在这些领域达到最佳性能，有时需要设备设计改变。
由于HFC-134a 的低毒和不易燃性，它被研制用于药物吸入剂的载体。
HFC-134a 也可用于那些对毒性和可燃性要求严格的气雾剂中。
HFC-134a 的热力和物理性质，以及其低毒性，使之成为一种非常有效和安全的替代品，用以替代制冷工业中使用的CFC-12 。
HFC-134a 主要用在汽车空调、家用电器、小型固定制冷设备、超级市场的中温制冷、工商业的制冷机。
压缩机生产商通常建议使用POE （Polyol Ester）多元醇酯和PAG （Polyalkylene Glycol）聚二醇（汽车空调）冷冻机油。
包装：300克/支，30支/箱；13.6公斤/瓶；100公斤/瓶（要回收包装钢装）；1000公斤/瓶（要回收包装钢装）。
液氮使用冷量数据
液氮使用冷量数据一、引言液氮是一种常见的低温制冷剂，广泛应用于工业生产、科学研究以及医疗领域。
了解液氮的使用冷量数据对于正确选择和使用液氮设备至关重要。
本文将详细介绍液氮的使用冷量数据，包括液氮的性质、冷量计算方法以及一些实际应用案例。
二、液氮的性质液氮是一种无色、无味、无毒的液体，其沸点约为-196℃。
由于其低温特性，液氮被广泛应用于低温冷冻、冷藏和冷却等领域。
液氮的密度为0.808 g/cm³，热导率为0.024 W/(m·K)，比热容为1.04 kJ/(kg·K)。
三、液氮使用冷量的计算方法液氮的使用冷量可以通过以下公式计算：冷量（Q）= 质量（m）×比热容（c）×温度差（ΔT）其中，质量（m）指的是液氮的质量，单位为千克；比热容（c）指的是液氮的比热容，单位为千焦耳/千克·开尔文；温度差（ΔT）指的是液氮的温度与环境温度之差，单位为开尔文。
四、实际应用案例以下是几个实际应用案例，展示了液氮使用冷量数据的具体应用。
案例一：低温冷冻设备某食品加工厂需要使用液氮进行低温冷冻，以延长食品的保鲜期。
根据食品的种类和数量，计算出所需的液氮质量。
假设食品的总质量为1000千克，环境温度为25℃，所需冷冻温度为-40℃。
根据上述公式，可以计算出液氮的使用冷量为：冷量（Q）= 1000千克 × 1.04 kJ/(kg·K) × (25+273)K = 288,200 kJ。
案例二：科学研究实验某科研机构需要在实验中使用液氮进行样品冷却。
根据实验的要求，样品的质量为10克，所需冷却温度为-196℃。
根据上述公式，可以计算出液氮的使用冷量为：冷量（Q）= 0.01千克 × 1.04 kJ/(kg·K) × (196+273)K = 51.8 kJ。
案例三：医疗领域某医院需要使用液氮进行冷疗治疗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超低温制冷剂R14。
R-14制冷剂，别名R14、
氟利昂14、PFC-14，商品名称有Freon 14
等，中文名称四氟化碳、全氟化碳，英文名
称Carbon Tetrafluoride or
Tetrafluoromethane，分子式CF4。
R-14属
于fc类物质——对臭氧层没有破坏、但存在
温室效应；目前对于R14制冷剂的生产、销
售以及在新制冷设备上的初装、售后设备上
的再添加均没有限制。
主要用途:R-14作为一款特种超低温制冷
剂，主要应用于要求温度非常低的深冷设备中（包括科研制冷、医用制冷等），R14同时也是超低温配合冷媒的重要组分。
R-13制冷剂，别名R13、氟利昂13、F13、
F-13、CFC13、CFC-13、三氟一氯甲烷，商
品名称有Freon 13等，中文名称三氟一氯甲
烷，英文名称Chlorotrifluoromethane，化学
式CClF3。
由于R-13属于CFC类物质（第
一批受限的ODS物质Class I
Ozone-depleting Substances）——对臭氧层
有破坏、并且存在温室效应，因此在发达国
家和部分发展中国家，已经停止了在新制冷
设备上的初装或旧设备上的再添加；中国
2007年已停止了R13制冷剂的生产、以及在
新制冷空调设备上的初装。
R-13主要用途：R-13作为广泛使用的超低温制冷剂，主要应用于超低温冰箱或冷柜、血库冰箱、冻干机/冷冻干燥机、环境试验箱/设备（冷热冲击试验机）、生化试验箱等深冷设备中（包括科研制冷、医用制冷等），多见用于这些复叠式制冷系统的低温段。
三氟一氯甲烷同时还可用作灭火剂等。
R-23作为广泛使用的超低温制冷剂，
由于HFC-23 良好的综合性能，使其成为一
种非常有效和安全的CFC-13（R13、R-13、
Freon 13、氟利昂-13）和R-503的替代品。
主要用途：R-23制冷剂，别名R23、氟利
昂23、F23、F-23、HFC23、HFC-23。
由于R-23属于HFC类物质（非ODS 物质Ozone-depleting Substances）——因此完全不破坏臭氧层，是世界绝大多数国家认可并推荐使用的环保制冷剂，也是主流的环保制冷剂之一。
R-508B（SUVA 95）环保制冷剂R-508B
制冷剂，别名R508B，商品名称有SUVA
95、Genetron 508B等。
R-508B是属于完
全不含破坏臭氧层的CFC、HCFC物质的
环保型共沸制冷剂，得到目前世界绝大多数
国家的认可并推荐的主流超低温环保制冷
剂，广泛用于新冷冻设备（超低温、深冷）
上的初装和维修过程中的再添加。
符合美国
环保组织EPA、SNAP和UL的标准，符合
美国采暖、制冷空调工程师协会（ASHRAE）
的A1安全等级类别（这是最高的级别，对
人身体无害）。
R-508B主要用途
R-508B（SUVA 95）作为广泛使用的超低温制冷剂，由于R-508B良好的综合性能，使其成为一种非常有效和安全的CFC-13（R13、R-13、Freon 13、氟利昂-13）、R-503和HFC-23（R23、R-23、Freon 23、氟利昂-23）的替代品，主要应用于环境试验箱/设备（冷热冲击试验机）、冻干机/冷冻干燥机、超低温冰箱或冷柜、血库冰箱、生化试验箱等深冷设备中（包括科研制冷、医用制冷等），多见用于这些复叠式制冷系统的低温级。
R508B制冷温度可降至-80℃甚至更低，是符合工业标准的R-13，R-503和R-23的长期替代品，它完全适应R-503的工作环境。
