EWB软件的使用教程

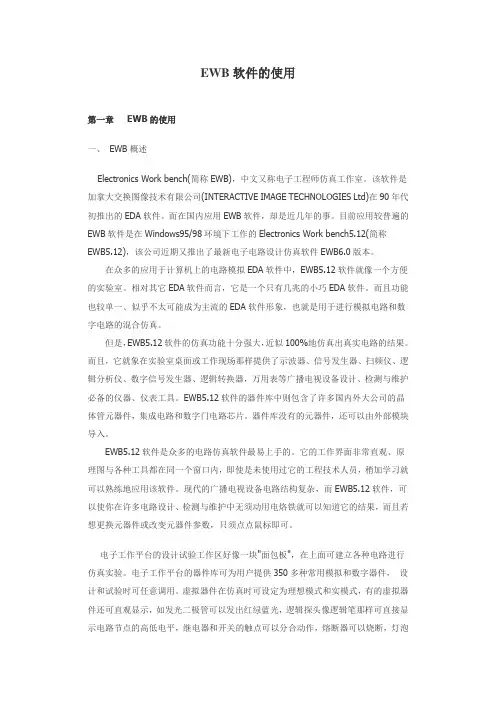

EWB软件的使用第一章EWB的使用一、EWB概述Electronics Work bench(简称EWB)，中文又称电子工程师仿真工作室。

该软件是加拿大交换图像技术有限公司(INTERACTIVE IMAGE TECHNOLOGIES Ltd)在90年代初推出的EDA软件。

而在国内应用EWB软件，却是近几年的事。

目前应用较普遍的EWB软件是在Windows95/98环境下工作的Electronics Work bench5.12(简称EWB5.12)，该公司近期又推出了最新电子电路设计仿真软件EWB6.0版本。

在众多的应用于计算机上的电路模拟EDA软件中，EWB5.12软件就像一个方便的实验室。

相对其它EDA软件而言，它是一个只有几兆的小巧EDA软件。

而且功能也较单一、似乎不太可能成为主流的EDA软件形象，也就是用于进行模拟电路和数字电路的混合仿真。

但是，EWB5.12软件的仿真功能十分强大，近似100%地仿真出真实电路的结果。

而且，它就象在实验室桌面或工作现场那样提供了示波器、信号发生器、扫频仪、逻辑分析仪、数字信号发生器、逻辑转换器，万用表等广播电视设备设计、检测与维护必备的仪器、仪表工具。

EWB5.12软件的器件库中则包含了许多国内外大公司的晶体管元器件，集成电路和数字门电路芯片。

器件库没有的元器件，还可以由外部模块导入。

EWB5.12软件是众多的电路仿真软件最易上手的。

它的工作界面非常直观、原理图与各种工具都在同一个窗口内，即使是未使用过它的工程技术人员，稍加学习就可以熟练地应用该软件。

现代的广播电视设备电路结构复杂，而EWB5.12软件，可以使你在许多电路设计、检测与维护中无须动用电烙铁就可以知道它的结果，而且若想更换元器件或改变元器件参数，只须点点鼠标即可。

电子工作平台的设计试验工作区好像一块"面包板"，在上面可建立各种电路进行仿真实验。

电子工作平台的器件库可为用户提供350多种常用模拟和数字器件，设计和试验时可任意调用。

虚拟器件在仿真时可设定为理想模式和实模式，有的虚拟器件还可直观显示，如发光二极管可以发出红绿蓝光，逻辑探头像逻辑笔那样可直接显示电路节点的高低电平，继电器和开关的触点可以分合动作，熔断器可以烧断，灯泡可以烧毁，蜂鸣器可以发出不同音调的声音，电位器的触点可以按比例移动改变阻值。

电子工作平台的虚拟仪器库存放着数字电流表、数字电压表、数字万用表、双通道1000MHz 数字存储示波器、999MHz数字函数发生器、可直接显示电路频率响应的波特图仪、16路数字信号逻辑分析仪、16位数字信号发生器等，这些虚拟仪器随时可以拖放到工作区对电路进行测试，并直接显示有关数据或波形。

电子工作平台还具有强大的分析功能，可进行直流工作点分析，暂态和稳态分析，高版本的EWB还可以进行傅立叶变换分析、噪声及失真度分析、零极点和蒙特卡罗等多项分析。

使用EWB对电路进行设计和实验仿真的基本步骤是：1. 用虚拟器件在工作区建立电路；2.选定元件的模式、参数值和标号；3.连接信号源等虚拟仪器；4. 选择分析功能和参数；5.激活电路进行仿真；6.保存电路图和仿真结果。

二、初识EWB2.1 EWB5.12的安装和启动EWB5.12版的安装文件是EWB512.EXE。

新建一个目录EWB5.12作为EWB的工作目录，将安装文件复制到工作目录，双击运行即可完成安装。

安装成功后，可双击桌面图标运行EWB。

图2-1 EWB的图标2.2 认识EWB的界面1．EWB的主窗口2．元件库栏(1)信号源库(2)基本器件库(3)二极管库(4)模拟集成电路库(5)指示器件库(6)仪器库2.3 虚拟模拟电路实验演示下面让我们用EWB来做一个简单的虚拟模拟电路实验。

●放置器件，并调整其位置和方向启动EWB，用鼠标单击电源器件库按钮打开电源器件库，将电池器件拖放到工作区，此时电池符号为红色，处于选中状态，可用鼠标拖动改变其位置，用旋转或翻转按钮使其旋转或翻转，单击工作区空白处可取消选择，单击元件符号可重新选定该元件，对选定的元件可进行剪切、复制、删除等操作。

用同样方法在工作区中再放置接地端（电源器件）、小灯泡（指示器件）和万用表（虚拟仪器）各一个，如图2.3-1所示。

图2.3-1 在工作区中放置器件图2.3-2 器件属性设置对话框●设置器件属性双击电池符号，会弹出电池属性设置对话框，如图2.3-2所示，将Value（参数值）选项卡中Voltage（电压）项的参数改为10V，单击确定按钮，工作区中元件旁的标示随之改变，用同样方法将小灯泡设置为1W/10V。

通过器件属性设置对话框中的其它选项卡还可以改变器件的标签、显示模式，以及给器件设置故障等。

●连接电路把鼠标指向一个器件的接线端，这时会出现一个小黑点，拖动鼠标（按住左键，移动鼠标），使光标指向另一器件的接线端，这时又出现一个黑点，放开鼠标键，这两个器件的接线端就连接起来了。

照此将工作区中的器件连成如图2.3-3所示的电路。

值得注意的是，这时如果为了排列电路而移动其中一个器件，接线是不断开的。

要断开连接线，可用鼠标指向有关器件的连接点，这时出现一个小黑点，拖动鼠标，连线即脱离连接点。

图2.3-3 在工作区中连接电路●观察实验现象，保存电路及仿真结果双击万用表符号，会弹出万用表面板，见图2.3-3。

单击仿真开关，电路即被激活，开始仿真，可以看到小灯泡"亮"了，万用表显屏中也显示出了电压测量结果。

改变小灯泡耐压值为1W/9V，开始仿真，会看到灯泡的灯丝被烧断了。

单击工具栏中的保存按钮会弹出保存文件对话框，选择路径并输入文件名，单击确定可将电路保存为*.EWB文件。

●示例电路的仿真可以打开已有的EWB文件重新编辑或仿真，在EWB工作目录下的CIRCUITS子文件夹下就存放有系统自带的示例文件。

单击工具栏中的打开按钮，在弹出的打开文件对话框中选择示例文件2M-OSCIL.EWB，打开进行仿真，A点波形如示波器所示。

我们可以尝试改变元件参数或仪器设置，观察不同的效果。

图2.3-4 示例电路的仿真u打开文件CIRCUITS\COMPLEX\ADDER.EWB，运行观察实验现象，并分析电路设计原理。

第三章EWB上的虚拟器件3.1 EWB系统器件EWB上有12个系统预设的器件库，其中包括146种器件，每种器件又可被设置为不同的型号或被赋予不同的参数，若按型号来划分，其数量不可盛数，因此，我们只把常用器件列出，以备参考。

3.2 器件属性的设置双击工作区中的器件，便会弹出器件属性设置对话框。

前面我们已经初步认识了电池的属性设置对话框，其它器件的属性设置对话框与此相似，只不过个别项目会根据器件类别的不同而有所不同。

下面我们再以三极管为例来看一下器件属性的设置。

三极管的属性设置对话框共有5个选项卡，其中Label选项卡用来设置器件的显示标签和ID标号，Display选项卡用来设置器件的显示项目，Analysis Setup 选项卡用来设置器件工作的环境温度。

图3-1所示的是Models选项卡，用于选择器件的型号，还可以新建器件，或对选定器件进行删除、复制、重命名和参数的编辑设定。

图3.2-1 三极管属性设置对话框之一如图3.2-2所示的是Fault选项卡，用于设置器件故障。

不同的器件会有不同的故障类型，对于三极管，可以设置其任意两极为短路、开路或有一定的泄漏电阻，若选择None，则为没有故障。

图3.2-2 三极管属性设置对话框之二3.3 用户器件库的使用我们可以把一些常用的器件或电路模块保存在用户器件库中供以后使用时调用，从而可以避免重复，提高效率。

要把系统器件库中的器件添加到用户器件库，可以在该器件的图标上单击鼠标右键，选择右键菜单中的Add to favorites即可。

而要把电路模块作为器件添加到用户器件库中，则要通过分支电路来实现。

下面以一个RC串并联网络为例来说明用户器件库的建立和使用方法。

首先建立如图3.3-3(a)所示的电路，并选中R1、C1、R2、C2 以及接点B和C（方法是按住Shift键的同时用鼠标单击各个器件，或用鼠标拖出一个包含被选器件的矩形区域即可），然后单击工具栏中的创建分支电路按钮(Create Subcricuit)，弹出创建分支电路对话框，如图3.3-3(b)，输入分支电路名称，单击Move from Circuit 按钮（其它按钮的作用请自己体会），弹出如图3.3-3(c)所示的分支电路窗口，此时该分支电路已添加到了用户器件库，我们可以像调用其它器件一样调用它。

图3.3-3用户器件库的建立值得注意的是，用户自定义器件是随着当前文件保存的，也就是说，在这个文件中定义的用户器件库只有在打开这个文件时有效，在其它文件中是找不到的，尽管如此，用户器件库的使用已经可以给我们带来很大的方便了。

第四章EWB上的虚拟仪器虚拟仪器是一种具有虚拟面板的计算机仪器，主要由计算机和控制软件组成。

操作人员通过图形用户界面用鼠标或键盘来控制仪器运行，以完成对电路的电压、电流、电阻及波形等物理量的测量，用起来几乎和真的仪器一样。

在EWB平台上，共有7种虚拟仪器，下面分别作以介绍。

4.1 数字万用表(Multimeter)万用表的虚拟面板参见图2.3-3，这是一种4位数字万用表，面板上有一个数字显示窗口和7个按钮，分别为电流(A)、电压(V)、电阻(Ω)、电平(dB)、交流(~)、直流(－)和设置(Settings) 转换按钮，单击这些按钮便可进行相应的转换。

用万用表可测量交直流电压、电流、电阻和电路中两点间的分贝损失，并具有自动量程转换功能。

利用设置按钮可调整电流表内阻、电压表内阻、欧姆表电流和电平表0 dB标准电压。

虚拟万用表的使用方法与真实的数字万用表基本相同，其各个量程的测量范围如下：电流表(A)量程：0.01μA -- 999kA电压表(V)量程：0.01μV -- 999kV欧姆表(Ω)量程：0.001Ω -- 999MΩ交流频率范围：0.001Hz -- 9999MHz4.2 信号发生器(Function Generator)信号发生器是一种能提供正弦波、三角波或方波信号的电压源，它以方便而又不失真的方式向电路提供信号。

信号发生器的电路符号和虚拟面板如图4.2-1所示。

其面板上可调整的参数有频率Frequency占空比Duty cycle振幅AmplitudeDC偏移Offset图4.2-1 信号发生器的电路符号和虚拟面板虚拟信号发生器有三个输出端："－"为负波形端，"Common"为公共（接地）端、"+"为正波形端。

虚拟信号发生器的使用方法与实际的信号发生器基本相同。
