电晕面检测及判断

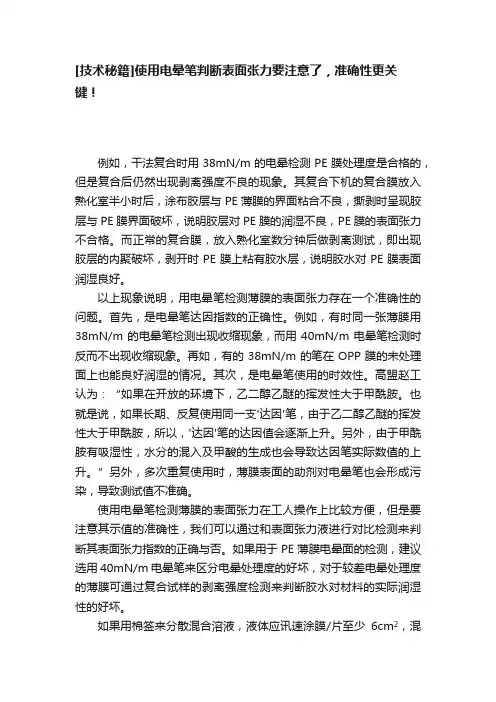

[技术秘籍]使用电晕笔判断表面张力要注意了，准确性更关键！
![[技术秘籍]使用电晕笔判断表面张力要注意了，准确性更关键！](https://img.taocdn.com/s3/m/0b6b0d127dd184254b35eefdc8d376eeaeaa17c9.png)
[技术秘籍]使用电晕笔判断表面张力要注意了，准确性更关键！例如，干法复合时用38mN/m的电晕检测PE膜处理度是合格的，但是复合后仍然出现剥离强度不良的现象。
其复合下机的复合膜放入熟化室半小时后，涂布胶层与PE薄膜的界面粘合不良，撕剥时呈现胶层与PE膜界面破坏，说明胶层对PE膜的润湿不良，PE膜的表面张力不合格。
而正常的复合膜，放入熟化室数分钟后做剥离测试，即出现胶层的内聚破坏，剥开时PE膜上粘有胶水层，说明胶水对PE膜表面润湿良好。
以上现象说明，用电晕笔检测薄膜的表面张力存在一个准确性的问题。
首先，是电晕笔达因指数的正确性。
例如，有时同一张薄膜用38mN/m的电晕笔检测出现收缩现象，而用40mN/m电晕笔检测时反而不出现收缩现象。
再如，有的38mN/m的笔在OPP膜的未处理面上也能良好润湿的情况。
其次，是电晕笔使用的时效性。
高盟赵工认为：“如果在开放的环境下，乙二醇乙醚的挥发性大于甲酰胺。
也就是说，如果长期、反复使用同一支'达因'笔，由于乙二醇乙醚的挥发性大于甲酰胺，所以，'达因'笔的达因值会逐渐上升。
另外，由于甲酰胺有吸湿性，水分的混入及甲酸的生成也会导致达因笔实际数值的上升。
”另外，多次重复使用时，薄膜表面的助剂对电晕笔也会形成污染，导致测试值不准确。
使用电晕笔检测薄膜的表面张力在工人操作上比较方便，但是要注意其示值的准确性，我们可以通过和表面张力液进行对比检测来判断其表面张力指数的正确与否。
如果用于PE薄膜电晕面的检测，建议选用40mN/m电晕笔来区分电晕处理度的好坏，对于较差电晕处理度的薄膜可通过复合试样的剥离强度检测来判断胶水对材料的实际润湿性的好坏。
如果用棉签来分散混合溶液，液体应讯速涂膜/片至少6cm2，混合溶液的用量应使之成为一液体薄膜而无积液存在。
观察混合液体所形成的液膜从连续状态分散至小液滴的时间，如果液体薄膜持续的时间接近2S，即该混合液的表面张力作为试样的表面张力。
塑料表面电晕处理设备的测试及应用
塑料表面电晕处理设备的测试及应用现在塑料软包装已广泛用于商品包装的各个领域，软包装最常用的聚乙烯、聚丙烯等非极性薄膜属于非极性材料，表面致密、光洁，是一种惰性表面，表面自由能相对偏低，仅（2.9～3.0)×10-6J/cm2。
从理论上讲，表面自由能低于3.3×10-6J/cm2的薄膜无法使目前已知的任何一种胶黏剂发生浸润，所以必须先通过表面处理，使薄膜的表面自由能达到（3.8～4.0)×10-6J/cm2，才有利于获得良好的复合强度。
常用的薄膜表面处理方法很多，其中电晕处理就是最常用的一种方法。
我厂使用的3台凹版印刷机都配备了相应的电晕处理设备，在需要处理时，只要将薄膜按顺序穿入电极辊之间即可，处理后的薄膜直接进入印刷单元，油墨在薄膜上的附着效果不错。
在干式复合机上安装电晕处理设备是我厂技改的一个方面，目的是提高聚烯烃薄膜的表面张力值，提高复合产品的附着牢度。
我厂在干式复合机上按照实际情况配备了相应的电火花处理设备后，取得了很好的效果。
所配备的电晕处理设备是大连无线电九厂生产的SDCD16-2-10型塑料表面电晕处理设备。
经过电晕处理，薄膜的表面张力可达到3.8×10-2N/m以上，高的可达4.0×10-2N/m，使复合膜的剥离强度大大提高，完全可以达到质量要求。
安装该电晕处理设备，对镀铝膜，特别是BOPP镀铝膜有很大帮助，只是在设备的安装接线方面要有所改变。
下面将从电晕处理原理、表面张力检测方法、设备的安装接线和常见故障排除几个方面进行论述。
一、电晕处理原理1.电冲击或击穿在高压电场作用下，电子流对塑料薄膜进行强有力的冲击可以使薄膜表面起毛，变得粗糙，增加表面积。
当胶黏剂与其表面接触时，就可产生良好的浸润，胶黏剂会渗透到被拉毛了的凹沟中，靠"抛锚"作用，使薄膜牢度黏结，这是一种物理作用。
在高倍放大镜下观察，处理后的薄膜相对于未处理的薄膜，其表面明显凹凸不平，而且很粗糙。
薄膜电晕处理的应用要点及检测
薄膜电晕处理的应用要点及检测大多数塑料薄膜(如聚烃薄膜)属非极性聚合物，表面张力较低，一般在29-30mN/m，从事论上讲，若某物体的表面张力低于33mN/m，目前已知的油墨与粘合剂都无法在上面附着牢固，因此要对其表面进行电晕法处理。
其处理原理是在处理设备上施加高频、高压电，使其产生高频、高压放电，产生细小密集的紫蓝色火花。
空气电离子后产生的各种离子在强电场的作用下，加速并冲击处理装置内的塑料薄膜。
这些离子粒子能量一般在几电子伏特到，与塑料分子的化学键断裂而降解，增加表面粗糙度和表面积。
放电时还会产生大量的臭氧，臭氧是一种强氧化剂，能使塑料分子氧化，产生羰基与过氧化物等极性较强的基团，从而提高了其表面能。
电晕处理的优点如下：处理材料的范围广，可用于聚乙烯，聚丙烯、聚氯乙烯、聚酰胺、聚酯、聚碳酸酯氟类塑料，以及各种相应的共聚物；处理时间短，速度快，可在生产线上进行处理；操作简单，易于控制；电晕处理只涉及塑料表面极浅的范围，一般只有纳米数量级，基本不影响塑料的机械性能：无废液排入，基本不污染环境。
电晕处理广泛用于薄膜印刷、涂布和复合前的表面处理，以及厚度小于0.6mm片材的表面处理。
薄膜的处理程度直接影响后加工的质量，必须严格加以控制。
若处理程度不够，薄膜的表面润湿性没有明显改善，会出现油墨的附着力差等问题。
反之，若处理程度过头，会出现薄膜表层老化，光泽变差，表面分子交联过多，热封性变差，薄膜易粘连(特别是在夏季高温天)，出现分切困难，使用时难以分开等毛病。
总之，在满足后加工要求前提下，应防止处理过度。
实际操作上常用临界表面张力测试法来进行检测。
不同的薄膜印刷、复合所需的临界张力。
处理效果会随时间延长呈指数规律消退，消退速度与存放环境湿度、原料牌号与薄膜厚度等因素有关。
存放环境温度越高，消退速度越快，并且越彻底。
例如在200C以下环境温度中存放，聚乙烯薄膜的临界表面弓长力在38-4ZmN/m，到360C以上，不管原薄膜处理程度有多深，一个月后，将将会退到38mN/m以下。
发电机电晕试验

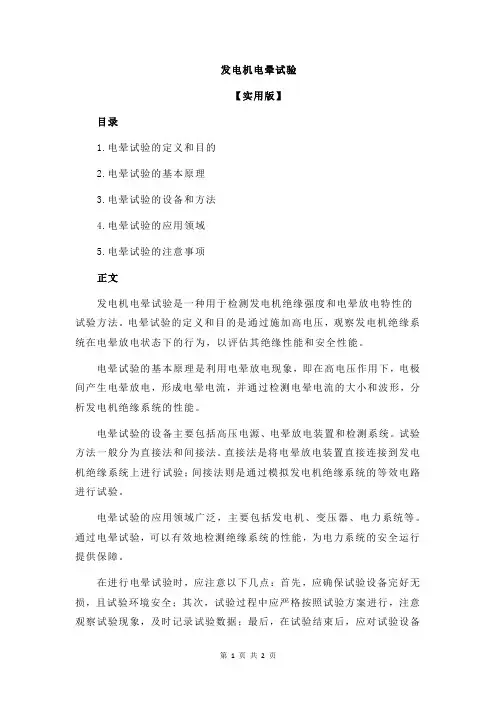

发电机电晕试验
【实用版】
目录
1.电晕试验的定义和目的
2.电晕试验的基本原理
3.电晕试验的设备和方法
4.电晕试验的应用领域
5.电晕试验的注意事项
正文
发电机电晕试验是一种用于检测发电机绝缘强度和电晕放电特性的
试验方法。
电晕试验的定义和目的是通过施加高电压，观察发电机绝缘系统在电晕放电状态下的行为，以评估其绝缘性能和安全性能。
电晕试验的基本原理是利用电晕放电现象，即在高电压作用下，电极间产生电晕放电，形成电晕电流，并通过检测电晕电流的大小和波形，分析发电机绝缘系统的性能。
电晕试验的设备主要包括高压电源、电晕放电装置和检测系统。
试验方法一般分为直接法和间接法。
直接法是将电晕放电装置直接连接到发电机绝缘系统上进行试验；间接法则是通过模拟发电机绝缘系统的等效电路进行试验。
电晕试验的应用领域广泛，主要包括发电机、变压器、电力系统等。
通过电晕试验，可以有效地检测绝缘系统的性能，为电力系统的安全运行提供保障。
在进行电晕试验时，应注意以下几点：首先，应确保试验设备完好无损，且试验环境安全；其次，试验过程中应严格按照试验方案进行，注意观察试验现象，及时记录试验数据；最后，在试验结束后，应对试验设备
进行检查和维护，确保其性能稳定。
总之，发电机电晕试验是评估发电机绝缘性能和安全性能的重要手段。

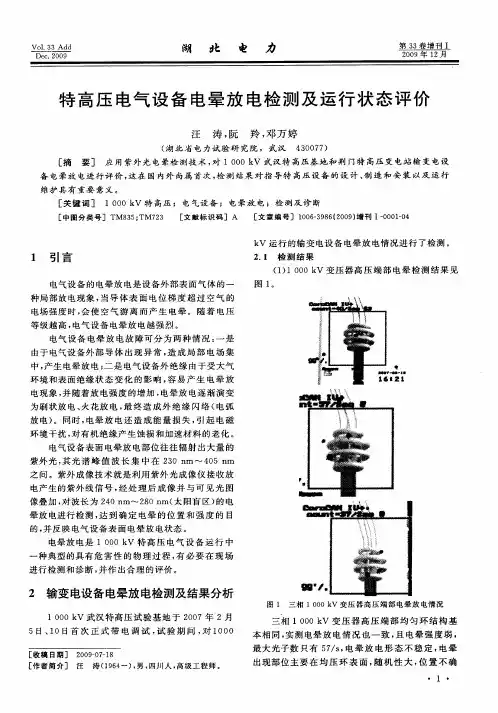

特高压电气设备电晕放电检测及运行状态评价
１ 引 言
电 气 设 备 的 电 晕 放 电 是 设 备 外 部 表 面 气 体 的 一
２ １ 检 测 结 果 ．
（ ） ０ Ｖ 变 压 器 高 压 端 部 电 晕 检 测 结 果 见 １ １０ ０ｋ
图 １ 。
种局部 放 电现象 ， 当导 体表 面 电位 梯 度 超 过 空气 的 电场强 度时 ， 使 空气 游 离 而 产 生 电晕 。随着 电压 会 等级越 高 ， 电气 设 备 电晕 放 电越 强烈 。
之 间。紫外 成像 技术 就是 利用 紫外 光成像 仪 接收 放 电产生 的紫外 线 信 号 ， 经处 理后 成 像 并 与 可 见光 图
像 叠 加 ， 波 长 为 ２ ０ｎ 对 ４ ｍ～ ２ ０ｎ 太 阳 盲 区 ） 电 ８ ｍ（ 的
晕 放 电进行检 测 ， 到 确定 电晕 的位 置 和 强度 的 目 达
謦
图 １ 三 相 １０ ０ｋ 变 压 器 高 压 端 部 电晕 放 电情 况 ０ Ｖ
三相 １０ ０ｋ 变 压 器 高压 端 部 均 匀 环 结 构 基 ０ Ｖ 本 相 同 ， 测 电晕 放 电情 况 也 一 致 ， 电晕 强 度 弱 ， 实 且 最 大 光子数 只有 ５ ／ ， 晕 放 电形 态 不 稳 定 ， ７ｓ 电 电晕
图 ２ 。
图 ３
三
放 电情 况
图 ２ 三相 １ｏ ｏｋ 避 雷 器 高 压 端 部 电晕 放 电情 况 ｏ Ｖ
一
相 １０ ０ｋ 避 雷器 高 压 端 部均 压 环 结 构 与 ０ Ｖ
另 外两 相不 同 ， 主要 是 均 压 环大 小 和 屏 蔽深 度 不 一
样 ， 从检测 电晕放 电情 况看 ， 但 效果 相 当。按照 均压
输电线路及设备电晕紫外成像检测实验及分析
输电线路及设备电晕紫外成像检测实验及分析摘要：利用输电线路和变电站设备电晕可以进行缺陷定位、分析判断绝缘的真实状况。
研制了基于日盲滤光片和MCP探测器的电晕紫外成像仪，并与可见光摄像机进行同视场检测，实现了电晕的高灵敏检测和定位。
为验证紫外成像检测的性能，利用高压尖端放电设备进行了不同放电强度的实验。
结果表明，可以实现×××的可靠探测和定位。
1 概述随着超高压电力系统的发展，输电线路和电力设备上的电晕等微弱放电现象日益严重，电晕等微弱放电现象可能使线路或者设备表面发生电化学腐蚀，其长时间作用对线路或设备的安全运行造成威胁。
同时，异常的电晕等微弱放电现象又可能是部分缺陷故障的早期征兆。
目前紫外成像诊断技术是发现电气设备电晕放电故障隐患的重要手段。
目前生产电晕检测紫外成像仪主要有俄罗斯、南非和以色列OFIL等国家，我国电力部门2000年以后开始引进该产品，并进行了一系列的应用实验，表明该项技术具有简单高效、直观形象、且不影响设备运行、安全方便的诸多优点。
研制了基于日盲滤光片和MCP探测器的电晕紫外成像仪，并与可见光摄像机进行同视场检测，实现了电晕的高灵敏检测和定位。
为验证紫外成像检测的性能，利用高压尖端放电设备进行了不同放电强度的实验。
结果表明，研制的设备可以实现分析电晕强度和确定电晕位置。
2 系统组成电晕紫外/可见成像仪系统的组成如图所示，主要由接收光路系统、日盲紫外成像模块、可见光摄像模块、图像采集与处理模块等。
接收光学系统通过分光镜将入射光分成两路，一路进入可见成像通道，另一路进入紫外成像通道，实现了紫外与可见光的同视场成像。
日盲紫外成像模块用于测量和分析目标紫外光辐射特征图像，日盲特性使其能够不分白昼的工作。
其核心部分是紫外成像检测系统，它包括紫外成像物镜、日盲滤光片、紫外MCP等；可见光摄像模块与日盲紫外摄像模块的成像视场相同，用于形成观察区域的可见光图像；图像采集与处理模块完成日盲紫外图像与可见光图像的采集，按照一定的算法对两个波段的图像进行融合，分析紫外图像中产生电晕强度，确定电晕位置，为进一步评价设备的运行情况提供依据。
发电机定子绕组悬垂处电晕缺陷检测与评定指南。
发电机定子绕组悬垂处电晕缺陷检测与评定指南。
1 简介发电机定子绕组悬垂处电晕缺陷指的是在高电压下，空气不能绝缘的情况下，导致绕组表面形成局部放电，进而造成设备缺陷的一种现象。
这种缺陷会进一步恶化设备的电气性能和安全性能。
2 电晕检测检测发电机定子绕组悬垂处的电晕缺陷主要采用局部放电检测技术。
常用的检测方法有：2.1 UHF检测UHF检测采用接收高频放电信号的方法进行缺陷检测，灵敏度较高。
针对悬垂处电晕缺陷，UHF检测主要是通过分析局部放电信号的频谱分布来确定缺陷的出现。
2.2 TEV检测TEV检测采用了不同频段的电磁信号，可以在大电流工作状态下进行检测。
对于悬垂处电晕缺陷，TEV检测主要是通过分析缺陷位置的电波干扰信号来确定缺陷情况。
2.3 Acoustic Emission检测Acoustic Emission检测是通过检测放电过程中产生的声波信号来判断缺陷位置和情况的一种方法。
这种方法依赖于声波的传导性质，适用于绕组材料不同的情况。
3 评定对于检测到的发电机定子绕组悬垂处电晕缺陷，需要进行评定。
评定主要是根据缺陷的大小、位置、情况来判断其对设备的影响程度。
常见的评定方法有以下几种：3.1 等级评定法等级评定法是按照电晕缺陷的存在程度和影响的严重性进行等级划分。
根据等级进行相应的维修和更换，以达到保证设备安全运行的目的。
3.2 概率论方法概率论方法是根据检测数据的统计分析结果，使用数理统计的方法进行评定。
该方法可以适用于大批量的设备检测结果进行分析。
3.3 相对电荷量法相对电荷量法是通过缺陷位置的相对电荷量大小来进行评定。
该方法可以定量地衡量缺陷对设备造成的影响。
4 结论定子绕组悬垂处电晕缺陷是发电机安全及可靠运行的威胁之一。
通过局部放电检测技术可以有效的检测缺陷，并进行相应的评定和处理，以保证发电机的正常运行和设备的安全性。
在实际应用中，需要综合考虑不同的评定方法，并结合具体情况进行评价和决策，以达到最佳的检测和维修效果。
发电机定子绕组端部表面电晕查找试验的方法和标准
发电机定子绕组端部表面电晕查找试验的方法和标准随着社会的不断发展，发电机的使用已经越来越广泛，而电气方面的问题也越来越多，其中一个比较常见的问题就是发电机定子绕组端部表面电晕问题。
这个问题严重影响了发电机的正常运行，因此一些电力公司和电力工程师们都在探索找到一些试验方法和标准，以遏制该问题的出现。
以下是一些方法和标准供大家参考：步骤一：了解电晕现象电晕是发生在介质表面上的放电现象，最常见的体现就是在绝缘表面上出现发光点。
而发电机定子绕组端部则是电晕问题的主要发源地之一。
步骤二：确定检验仪器我们通过检查仪器可以很好地了解发电机定子绕组端部表面的电晕情况。
因此，我们需要选择适合的仪器。
国家质量监督检验检疫总局制定了一些标准设备，具体包括：（1）高压测试系统高压测试系统适用于检验发电机定子绕组端部表面电晕状况。
其最高电压可达到100KV，相较于其他测试仪器价格较贵，通常只适用于大型发电机的检测。
（2）脉冲电晕检测器脉冲电晕检测器是一种更加常见的仪器，其主要作用是探测表面放电并确定其位置。
步骤三：试验方法确定试验方法是电晕检测过程中的关键步骤之一。
一般的检测方法包括：（1）静态试验静态试验时，测试仪器会以静态方式将电压逐步增加，然后记录下电晕的具体情况和发生的位置。
要注意的是，静态试验时，测试仪器需要接触到表面以保证测试精度。
（2）动态试验动态试验时，测试仪器会夹在绕组的两侧，以记录表面放电的情况。
步骤四：评估测试结果评估测试结果是整个试验步骤中的最后环节。
根据测试结果，我们可以做出相应的判断并确定解决方案。
如果测试结果发现较多的电晕现象，那么我们需要采取措施遏制发电机定子绕组端部电晕问题，以便保证发电机正常运行。
总之，上述方法和标准是围绕发电机定子绕组端部表面电晕现象而制定的相应措施。
在实际应用中，我们应当根据实际情况灵活运用，以便保证能出先更加精准和有效的结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单点教育单 主题电晕面的检测及判断分类■ 基础知识改善类别□ 设备改善 □ 制程改善
■ 教育训练 □ 品质改善问题说明及图解
⑴38达因液测试 BOPP、CPP、VMCPP、普通PE、珠光膜; 42达因液测试 盖膜PE膜;
52达因液测试 PET、KPET、VMPET、ONY、KONY膜；
⑵每卷料上料前必须使用对应的已知达因液进行测试(如图3)；⑶对原膜外表面及内表面同时进行测试，以便区分电晕面；⑷如图1出现的痕印为非电晕面（快速成水珠状）；
如图2出现的痕印为电晕面（达因液2s内无明显收缩）；⑸发现两面检测一样的结果需及时提报。
□ 问题解决制作目的新员工培训及制程防护，杜绝质量隐患。
诚信包装材料有限公司达因液
呈水珠
状分布
图1图2图
管理编号
制作日期制作审核断PG-2011-0272011-11-7改善改善
陈伟 陆平傅朝明达因液均匀分布
图3。
