室内平面布置图分析
室内平面图和系统图的识读
就是把室内给水平面图和室内排水平面图合画在同一图上，统称为“室内给水排水平面图”。
该平面图表示室内卫生器具、阀门、管道及附件等相对于该建筑物内部的平面布置情况，它是室内给水排水工程最基本的图样。
1、室内给水排水平面图的主要内容（1）建筑平面图；（2）卫生器具的平面位置：如大小便器（槽）等；（3）各立管、干管及支管的平面布置以及立管的编号；（4）阀门及管附件的平面布置，如截止阀、水龙头等；（5）给水引人管、排水排出管的平面位置及其编号；（6）必要的图例、标注等。
2、室内给水排水平面图的表示方法（1）布图方向与比例。
（2）建筑平面图。
在抄绘建筑平面图时，其不同之处在于：1、不必画建筑细部，也不必标注门窗代号、编号；2、原粗实线所画的墙身、柱等，此时只用细实线画出。
（3）卫生器具平面图。
卫生器具均用细实线绘制，且只需绘制其主要轮廓。
（4）给水排水管道平面图。
平面图中的管道用单粗线绘制。
建筑物的给水排水进口、出口应注明管道类别代号，其代号通常用管道类别的第一个汉语拼音字母，如“J”为给水，“P”为排水。
当建筑物的给水排水进出口数量多于一个时，宜用阿拉伯数字编号。
建筑物内穿过一层及多于一层楼层的立管用黑圆点表示，直径约为3d，并在旁边标注立管代号，如“JL”、“PL”分别表示为给水、排水立管。
当建筑物室内穿过一层及多于一层楼的立管数量多于一个时，宜用阿拉伯数字编号。
当给水管与排水管交叉时，应该连续画出给水管，断开排水管。
（5）标注。
给水排水平面图中需标注尺寸和标高。
3、室内给水排水平面图的画图步骤绘制室内给水排水平面图时，一般应先绘制底层给水排水平面图，再绘制其余各楼层给水排水平面图。
画图步骤如下：（1）画建筑平面图。
抄绘建筑平面图应先画定位轴线，再画墙身和门窗洞，最后画其它构配件。
（2）画卫生器具平面图。
（3）画给水排水管道平面图。
一般先画主管，然后画给水引入管和排水排出管，最后按照水流方向画出各主管、支管及管道附件。

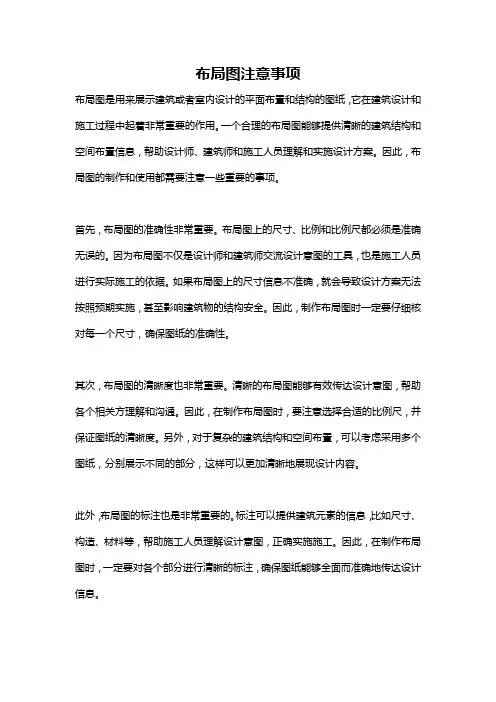

布局图注意事项
