管道压力测试方案

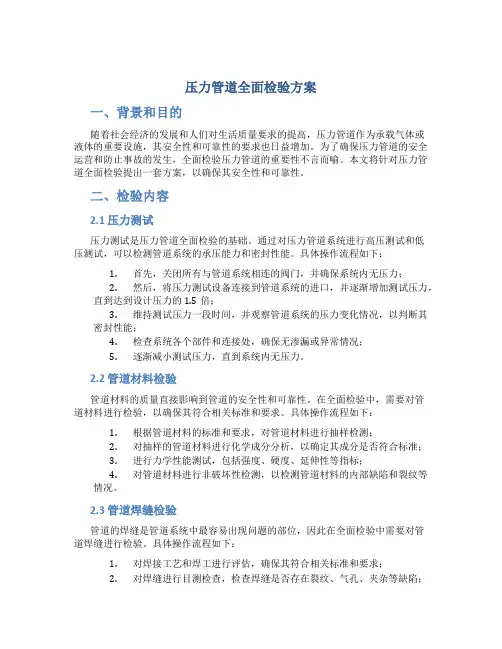

压力管道全面检验方案
压力管道全面检验方案一、背景和目的随着社会经济的发展和人们对生活质量要求的提高，压力管道作为承载气体或液体的重要设施，其安全性和可靠性的要求也日益增加。
为了确保压力管道的安全运营和防止事故的发生，全面检验压力管道的重要性不言而喻。
本文将针对压力管道全面检验提出一套方案，以确保其安全性和可靠性。
二、检验内容2.1 压力测试压力测试是压力管道全面检验的基础。
通过对压力管道系统进行高压测试和低压测试，可以检测管道系统的承压能力和密封性能。
具体操作流程如下：1.首先，关闭所有与管道系统相连的阀门，并确保系统内无压力；2.然后，将压力测试设备连接到管道系统的进口，并逐渐增加测试压力，直到达到设计压力的1.5倍；3.维持测试压力一段时间，并观察管道系统的压力变化情况，以判断其密封性能；4.检查系统各个部件和连接处，确保无渗漏或异常情况；5.逐渐减小测试压力，直到系统内无压力。
2.2 管道材料检验管道材料的质量直接影响到管道的安全性和可靠性。
在全面检验中，需要对管道材料进行检验，以确保其符合相关标准和要求。
具体操作流程如下：1.根据管道材料的标准和要求，对管道材料进行抽样检测；2.对抽样的管道材料进行化学成分分析，以确定其成分是否符合标准；3.进行力学性能测试，包括强度、硬度、延伸性等指标；4.对管道材料进行非破坏性检测，以检测管道材料的内部缺陷和裂纹等情况。
2.3 管道焊缝检验管道的焊缝是管道系统中最容易出现问题的部位，因此在全面检验中需要对管道焊缝进行检验。
具体操作流程如下：1.对焊接工艺和焊工进行评估，确保其符合相关标准和要求；2.对焊缝进行目测检查，检查焊缝是否存在裂纹、气孔、夹杂等缺陷；3.进行焊缝超声波检测，以检测焊缝的完整性和质量；4.进行X射线或γ射线检测，以检测焊缝的缺陷情况。
2.4 管道支座和固定件检验管道支座和固定件的质量对管道系统的安全运行起到重要作用。
在全面检验中，需要对管道支座和固定件进行检验，以确保其符合相关标准和要求。

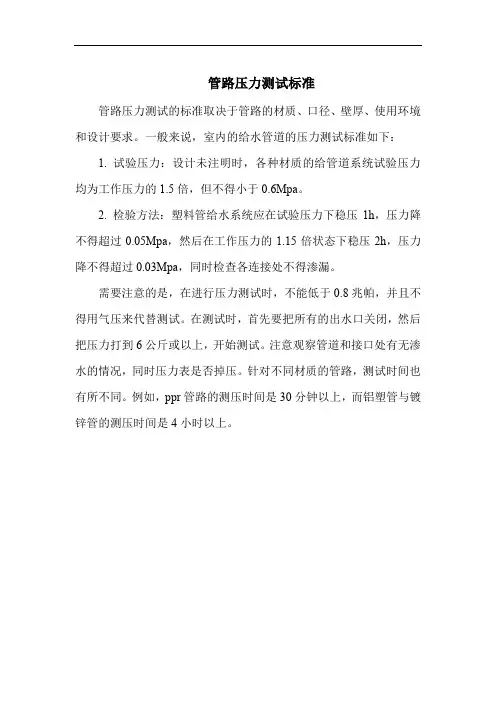

管路压力测试标准
管路压力测试标准
管路压力测试的标准取决于管路的材质、口径、壁厚、使用环境和设计要求。
一般来说，室内的给水管道的压力测试标准如下：
1. 试验压力：设计未注明时，各种材质的给管道系统试验压力均为工作压力的1.5倍，但不得小于0.6Mpa。
2. 检验方法：塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05Mpa，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03Mpa，同时检查各连接处不得渗漏。
需要注意的是，在进行压力测试时，不能低于0.8兆帕，并且不得用气压来代替测试。
在测试时，首先要把所有的出水口关闭，然后把压力打到6公斤或以上，开始测试。
注意观察管道和接口处有无渗水的情况，同时压力表是否掉压。
针对不同材质的管路，测试时间也有所不同。
例如，ppr管路的测压时间是30分钟以上，而铝塑管与镀锌管的测压时间是4小时以上。
管道试压技术方案
管道试压技术方案管道试压技术方案1.工程概况及试压原理1.1工程概况本次试压为温江区供水体系工程管网工程项目中的原水输水管道试压,该管道总长约10.75千米,双管同槽铺设,设计最大输水能力为35万吨/天,管径为DN1200,全线采用球墨铸铁管,特殊地段采用钢管 ,管道工作压力及试验压力主要内容如下:管道设计工作压力为0.02—0.092MP,管道最大静压为0.37MP,管道试验压力为0.8MP。
管道水压试验的分段长度不大于1千米。
1.2试压原理1.2.1本次试压按照设计要求分段试压，试压分段长度不大于1KM，故我们把两处阀门井间的1KM左右的长度作为一个试压段进行试压。
根据设计图纸，每千米管线间最大的高差不超过2M，此处为了安全，我们取2m的高差对加压状态下水对盲板的压力F进行验算。
F=G水+f试验=πr2(hg/1000+0.8M)=101.3t1.2.2该试压采用后坐墙作为后靠背，后坐墙的整体强度需保证在试压过程中水的压力作用下不被破坏且不产生滑移。
后坐墙尺寸设计为直立式砼墙，砼强度为C25，墙体高3米，埋地深度1.5m，背后填土3m。
采用原槽浇筑,基础必须坐落在原状土上，不能设在人工回填土上。
地面高度为1.5米，采用支模现浇，地面部分和地下部分同时浇筑。
砼墙宽度为6m,以满足两根管道试压的要求。
砼墙顶厚2米，底厚2米。
施工时，先在由此计算此砼墙需要的混凝土方量为V=2×3×6=36m3.浇注完成后，墙背后回填砂砾，压实度95%，湿密度不小于20kN/m3，背墙尺寸示意图如下所示：1.2.3对墙体进行稳定性验算1.2.3.1验算圆管与墙体接触处墙体的抗剪强度圆管与墙体接触处墙体的受剪面积S=3.14×1.2×1.5=5.652m2 剪应力R=1013000N/5.652m2=31710.753Pa=0.31MPa小于墙体抗剪强度（C25砼为4.2MPa），故结构安全。

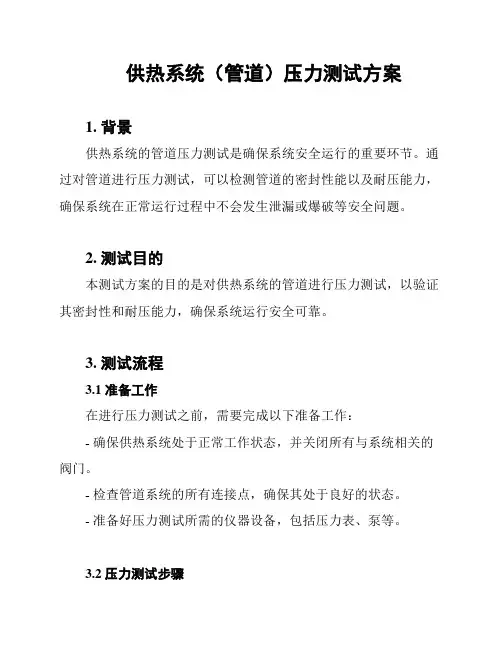

供热系统(管道)压力测试方案
供热系统（管道）压力测试方案1. 背景供热系统的管道压力测试是确保系统安全运行的重要环节。
通过对管道进行压力测试，可以检测管道的密封性能以及耐压能力，确保系统在正常运行过程中不会发生泄漏或爆破等安全问题。
2. 测试目的本测试方案的目的是对供热系统的管道进行压力测试，以验证其密封性和耐压能力，确保系统运行安全可靠。
3. 测试流程3.1 准备工作在进行压力测试之前，需要完成以下准备工作：- 确保供热系统处于正常工作状态，并关闭所有与系统相关的阀门。
- 检查管道系统的所有连接点，确保其处于良好的状态。
- 准备好压力测试所需的仪器设备，包括压力表、泵等。
3.2 压力测试步骤1. 将压力表连接到待测试的管道系统上，并确保连接牢固可靠。
2. 打开供热系统的水泵，增加系统内的压力。
3. 根据系统设计要求，逐步增加压力，直至达到预定的测试压力。
4. 在达到测试压力后，记录压力表上的压力数值，并持续观察一段时间，确保压力稳定。
5. 停止水泵运行，释放系统内的压力。
6. 检查管道系统是否有泄漏现象，包括连接点、阀门等处。
7. 根据测试结果，评估管道系统的密封性和耐压能力，确定系统是否通过测试。
4. 安全注意事项在进行供热系统管道压力测试时，需要注意以下安全事项：- 操作人员应熟悉测试流程和使用的仪器设备，并严格按照操作规程进行操作。
- 在增加压力时，应逐步增加，避免突然增压导致管道破裂。
- 在释放系统内的压力时，应缓慢进行，避免压力释放过快引发安全事故。
- 在测试过程中，应随时观察管道系统是否有泄漏现象，如发现泄漏应立即停止测试，并进行修复。
5. 测试结果及记录完成压力测试后，应将测试结果及记录进行归档。
记录内容包括：- 测试日期、时间、地点等基本信息。
- 压力测试过程中的压力数值记录。
- 测试过程中的观察和发现，如泄漏情况等。
- 对管道系统密封性和耐压能力的评估结果。
6. 测试报告根据测试结果和记录，编制供热系统管道压力测试报告。

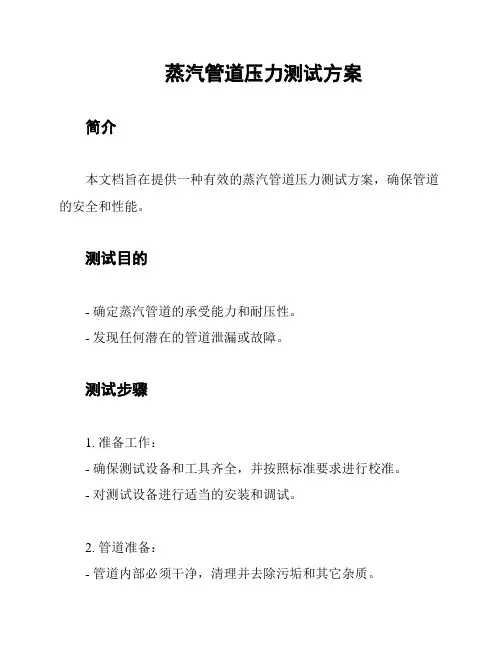

蒸汽管道压力测试方案
蒸汽管道压力测试方案
简介
本文档旨在提供一种有效的蒸汽管道压力测试方案，确保管道的安全和性能。
测试目的
- 确定蒸汽管道的承受能力和耐压性。
- 发现任何潜在的管道泄漏或故障。
测试步骤
1. 准备工作：
- 确保测试设备和工具齐全，并按照标准要求进行校准。
- 对测试设备进行适当的安装和调试。
2. 管道准备：
- 管道内部必须干净，清理并去除污垢和其它杂质。
- 管道连接部位必须牢固，无泄漏存在。
3. 压力测试：
- 在测试之前，确认安全阀的工作状态，并设置合适的开启压
力值。
- 将压力计安装在管道的合适位置，确保准确测量压力。
- 开启蒸汽供应，逐步增加管道内蒸汽的压力，直至达到预定
的测试压力。
- 维持测试压力稳定一段时间，以确保管道的稳定性和可靠性。
- 在测试压力下进行一次全面的检查，以发现任何可能的泄漏
或异常。
4. 测试结束：
- 测试完成后，逐步减压并关闭蒸汽供应。
- 检查管道和连接部位是否有任何异常。
- 停止测试设备并进行维护保养。
安全注意事项
- 在进行压力测试期间，确保所有相关人员和设备远离测试区域，以防安全事故发生。
- 使用合适的个人防护装备，包括手套、护目镜和耳塞，以确保测试人员的安全。
- 在测试之前，确保所有测试设备和工具的安全性和可靠性。
结论
通过按照本方案进行蒸汽管道压力测试，可以有效地检测管道的安全性和性能，发现潜在的问题，并采取适当的措施进行修复和维护。
确保管道的正常运行和安全使用。
供热系统(管道)压力测试方案
供热系统（管道）压力测试方案1. 背景供热系统是确保建筑物内部温度正常的重要设备之一。
为了确保供热系统正常运行，需要进行管道压力测试以验证管道系统的密封性和耐压性。
2. 测试目的本测试方案的目的是评估供热系统管道的耐压性能，确认管道系统能够承受正常运行条件下的压力，并确保系统不会发生泄漏或故障。
3. 测试准备- 确定测试范围：确定需要进行压力测试的供热系统管道的范围和连接部位。
- 检查阀门和附件：确保所有与供热系统管道相关的阀门和附件处于正常工作状态。
- 准备测试设备：准备好适用于管道压力测试的压力表、压力泵等测试设备。
- 准备安全措施：确保测试人员具备必要的安全设备和知识，并制定安全操作规程。
4. 测试步骤4.1 设置测试压力：根据供热系统设计要求，确定适当的测试压力值。
4.2 关闭系统：关闭与待测试管道连接的阀门，确保系统处于封闭状态。
4.3 连接测试设备：将压力表等测试设备与待测试管道连接，确保连接牢固。
4.4 施加压力：使用压力泵或其他适用设备，逐渐增加管道内的压力，直到达到设定的测试压力值。
4.5 压力保持：维持设定的测试压力值，并观察管道系统是否存在泄漏或压力下降的情况。
4.6 压力释放：在测试完成后，逐渐释放管道内的压力，确保系统恢复正常。
5. 测试记录和报告在进行管道压力测试过程中，应记录以下信息：- 测试日期和时间- 测试范围和管道连接部位- 测试压力值和持续时间- 观察到的异常现象或泄漏情况- 测试结果评估测试完成后，根据测试记录整理一份测试报告，包括测试的结论和建议。
报告应保存并备案。
6. 安全注意事项- 测试过程中，测试人员应穿戴必要的安全设备，如手套、护目镜等。
- 确保测试设备的正常运行和安全使用。
- 在测试过程中，严禁超过设计压力范围，以避免管道系统损坏或人员伤亡。
- 如发现管道泄漏或其他安全问题，应立即停止测试并采取必要的修复措施。
以上是供热系统（管道）压力测试方案的概要。
管道压力测试方案
管道压力测试方案一、测试前的准备工作1.确定测试对象：确定需要进行压力测试的管道段，包括管道类型、规格和长度等信息。
2.安全措施：确保测试过程中的安全性，包括安装安全阀、放空装置，制定紧急事故应急预案等。
3.压力测试设备准备：准备好所需的测试设备，包括压力表、压力计、数据记录仪等。
4.测试方案编制：根据管道的设计要求和相关标准，制定详细的测试方案，包括测试压力、测试时间等。
二、测试方法1.单次测试法：将测试段的两端封闭，接入压力表，并逐渐增加压力，记录压力值和时间，直到达到测试要求的压力。
然后将压力缓慢降低，观察是否存在泄漏和渗漏现象。
2.脉冲测试法：利用压缩空气或其他介质，使管道内产生脉冲压力波，记录波峰和波谷的压力值和时间。
该方法可以验证管道的耐压性和弹性。
3.长时间测试法：在规定的压力下，对管道进行长时间的持续测试，观察是否存在损坏和泄漏现象。
4.开孔法：在管道段中选取合适的位置，安装气密性良好的开孔装置，通过该装置进行压力测试，观察是否存在泄漏和渗漏现象。
5.无损检测法：使用超声波、射线等无损检测方法，对管道进行检测，判断是否存在裂纹和缺陷。
三、评估标准1.压力值：测试完成后，比较测试结果与设计要求的压力值，确保测试结果在设计范围内。
2.泄漏和渗漏：对于无法避免的泄漏和渗漏，判断其是否在可接受的范围内，不对管道的正常运行产生影响。
3.延展性和弹性：通过压力测试，判断管道的延展性和弹性是否符合要求，确保管道在正常使用情况下不会发生破裂和变形。
4.无损检测结果：通过无损检测，判断管道内是否存在构造缺陷和裂纹等问题。
总结管道压力测试是确保管道安全运行的关键环节，通过合理的测试方案、适当的测试方法和科学的评估标准，可以有效地评估管道的可靠性和耐压性。
测试结果对于管道的设计、安装和维护具有指导意义，可减少因管道失效而造成的损失和事故发生的概率，提高管道系统的安全性和可靠性。
供热系统(管道)压力测试方案
供热系统（管道）压力测试方案1. 测试目的确保供热系统管道在运行前达到设计压力，无泄漏、破裂等安全隐患，保证供热系统的安全、稳定运行。
2. 测试范围本次测试范围包括：热水管网、蒸汽管网、凝结水管网、补水管网等供热系统管道。
3. 测试方法3.1 准备工作1. 确保测试管道内的杂物已被清理干净。
2. 准备测试用的压力表、阀门、泵、泄漏检测设备等。
3. 对测试人员开展安全培训，确保测试过程中人身安全。
3.2 测试步骤1. 管道清洗：利用清洗设备对管道进行清洗，确保管道内无杂质。
2. 管道吹扫：通过压缩空气对管道进行吹扫，检查管道内是否有异物。
3. 安装测试设备：在管道合适的位置安装压力表、阀门等测试设备。
4. 缓慢升压：开启泵，缓慢增加管道压力，每阶段压力升高不超过0.5MPa。
5. 压力稳定：在压力稳定后，观察压力表读数1小时，确保压力稳定。
6. 泄漏检查：在整个压力测试过程中，利用泄漏检测设备检查管道是否有泄漏。
7. 数据记录：记录测试过程中的压力数据，包括压力稳定时的最大压力。
8. 降压卸载：测试完成后，缓慢降低管道压力，直至压力降至常压。
4. 测试标准1. 管道压力应达到设计压力的1.25倍。
2. 测试过程中，管道压力波动不应超过0.1MPa。
3. 管道在设计压力下稳定时间应不少于1小时。
4. 管道无泄漏、破裂等现象。
5. 安全措施1. 测试前对测试人员进行安全培训，确保测试过程安全。
2. 测试过程中应有人监控，遇到紧急情况立即采取措施。
3. 现场应配备急救用品、消防器材等。
6. 质量控制1. 测试设备应定期进行校验，确保设备准确可靠。
2. 测试数据应真实、完整、准确记录，并保存至少一年。
3. 测试结果不合格的管道，应进行整改，直至符合要求。
7. 责任主体1. 供热系统管道压力测试由施工单位负责。
2. 监理单位对测试过程进行监督，确保测试合规。
3. 运维单位负责对测试合格的管道进行运行和维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道压力测试方案
管道压力测试方案
编制：
审核：
审批：
施工单位： *******电力电子有限公司
时间：
目录
1 工程简介 (1)
2 总体部署 (1)
3 管道压力试验应具备的条件 (2)
4 试压过程 (3)
5 试压工作的安全措施 (6)
6 组织机构人员名单 (7)
1 工程简介
本方案为*****系统试压而制定”。
消防管网系统包含：室内消火栓给水主支管（管径DN100~65mm）。
根据设计图纸，本次消火栓管道的试验压力为1.4MPa。
2 总体部署
2.1 按照公司质量方针和质量目标的要求以及项目部质量管理和系统控制的原则，必须对管道压力试验过程中关键的质量环节实施有效地控制，以保证管道投运后的安全运行，满足业主投产使用的要求。
2.2 应按设计规定的试验方法和使用设计规定的试验介质进行管道的压力试验，再实施过程中不论何种原因，当试验方法变更或试验介质变更时，必须经过业主征得设计的同意并办理有关手续后，方能按变更后的试验方法或试验介质进行管道的压力试验。
2.3 管道压力实验前，应由施工单位、业主单位、监理单位联合检查确认试验前的准备工作已就绪，实验条件已具备，方可进行管道的压力试验。
2.4 试压前应在管路上的设备与管道的接口处设置排气点。
2.5 在管道压力试验过程中出现缺陷，对缺陷修理时限问题的确定，应依据该缺陷的危害性或影响度、对试验过程关联程度大小的判断来确定。
当该缺陷的危害性较大，虽然出现该缺陷但已影响到试验过程不能正常进行，井项目部质量管理组与业主在现场确认，就必须立即停止试验。
停止试验并泄压后，立即进行消除缺陷的修理。
当该缺陷的危害性较小，且这类较小的危害不影响试验过程的正常进行，也不影响实验结果的准确性，经项目部与业主在现场协商后，就可持续进行试验。
对这些缺陷部位应作好准确记录，待管道压力试验结束并泄压后，立即进行消除缺陷的修理。
2.6 管道压力试验结束后，放水时要打开放气阀，使空气从试压区域的上部进入，注意防止形成负压而对该试压区域造成损坏。
2.7 试验结束后，应及时关闭排气点位，拆除管道压力试验用的临时加固或限位设施，使该试压区域恢复正常工作状况，以便下一步进行的冲洗或可投入使用。
2.8 管道在进水的过程中，对室外进入单体栋号的进水阀进行关闭，并做好“禁止打开”的标志，并在每一层选用最佳位置的排水点。
即便是同层点发现有大量漏水点，同时打开排水点泄水，确保系统正常进入试压程序。
2.9 本方案须经业主同意后方可实施。
实施前交底，交底有记录。
3 管道压力试验应具备的条件
3.1 试验范围内的管道安装工程按设计文件安装完毕；安装质量符合设计有关要求。
