台达vfd-b变频器说明书

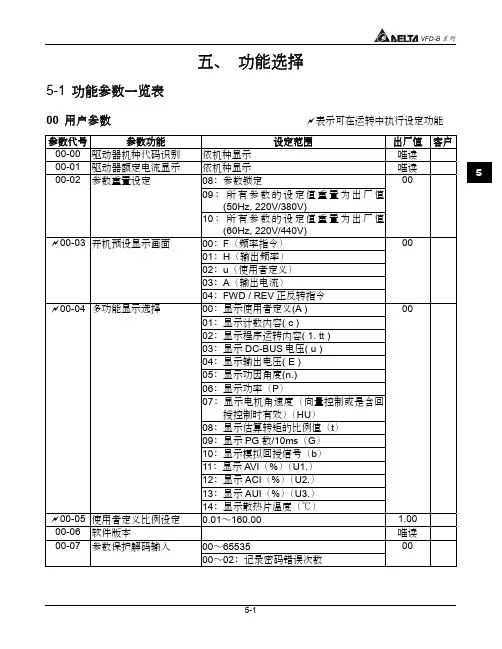

(仅供参考)台达VFD-B变频器运转参数数据

五、功能選擇5-1 功能參數一覽表00 用戶參數 a 表示可在運轉中執行設定功能參數代號參數功能設定範圍出廠值客戶00-00 驅動器機種代碼識別依機種顯示唯讀 00-01 驅動器額定電流顯示依機種顯示唯讀 00-02 參數重置設定 08：參數鎖定 0009：所有參數的設定值重置為出廠值 (50Hz, 220V/380V)10：所有參數的設定值重置為出廠值 (60Hz, 220V/440V)a 00-03 開機預設顯示畫面 00：F （頻率指令） 0001：H （輸出頻率）02：u （使用者定義）03：A （輸出電流）04：FWD / REV 正反轉指令a 00-04 多功能顯示選擇 00：顯示使用者定義(A ) 0001：顯示計數內容( c )02：顯示程序運轉內容( 1. tt )03：顯示DC-BUS 電壓( u )04：顯示輸出電壓( E )05：顯示功因角度(n.)06：顯示功率（P ）07：顯示電機角速度（向量控制或是含回授控制時有效）（HU ）08：顯示估算轉矩的比例值（t ）09：顯示PG 數/10ms （G ）10：顯示模擬回授信號（b ）11：顯示AVI （%）（U1.）12：顯示ACI （%）（U2.）13：顯示AUI （%）（U3.）14：顯示散熱片溫度（℃）a 00-05 使用者定義比例設定 0.01∼160.00 1.00 00-06 軟件版本唯讀 00-07 參數保護解碼輸入 00∼65535 0000∼02：記錄密碼錯誤次數參數代號參數功能設定範圍出廠值客戶00-08 參數保護密碼設定 00∼65535 0000：未設定密碼鎖或00-07密碼輸入成功01：參數已被鎖定00-09 控制方式 00：V/F控制0001：V/F控制+PG02：向量控制03：向量控制+PG00-10 保留01 基本參數參數代號參數功能設定範圍出廠值客戶01-00 最高操作頻率設定 50.00∼400.00 Hz 60.00 01-01 電機額定頻率設定 0.10∼400.00 Hz 60.00 01-02 電機額定電壓設定 230V 機種：0.1V ∼255.0V 220.0460V 機種：0.1∼510.0V 440.0 01-03 中間頻率設定 0.10∼400.00 Hz 0.50 01-04 中間電壓設定 230V 機種：0.1V ∼255.0V 1.7460V 機種：0.1V ∼510.0V 3.4 01-05 最低輸出頻率設定 0.10∼400.00 Hz 0.50 01-06 最低輸出電壓設定 230V 機種：0.1V ∼255.0V 1.7460V 機種：0.1V ∼510.0V 3.4 01-07 輸出頻率上限設定 01∼120 % 100 01-08 輸出頻率下限設定 00∼100 % 00 a 01-09 第一加速時間設定 0.1∼3600.0秒 10.0/60.0 a 01-10 第一減速時間設定 0.1∼3600.0秒 10.0/60.0 a 01-11 第二加速時間設定 0.1∼3600.0秒 10.0/60.0 a 01-12 第二減速時間設定 0.1∼3600.0秒 10.0/60.0 a 01-13 寸動加速時間設定 0.1∼3600.0秒 1.0 a 01-14 寸動頻率設定 0.10∼400.00 Hz 6.00 a 01-15 自動調適加減速選擇 00：直線加減速 0001：自動加速，直線減速 02：直線加速，自動減速 03：自動加減速（實際負載方式） 04：自動加減速(依直線) 01-16 S 曲線緩加速設定 00∼07 00 01-17 S 曲線緩減速設定 00∼07 00 a 01-18 第三加速時間設定 0.1∼3600.0秒 10.0/60.0 a 01-19 第三減速時間設定 0.1∼3600.0秒 10.0/60.0 a 01-20 第四加速時間設定 0.1∼3600.0秒 10.0/60.0 a 01-21 第四減速時間設定 0.1∼3600.0秒 10.0/60.0 a 01-22 寸動減速時間設定 0.1∼3600.0秒 1.0 a 01-23 加減速時間單位設定 00：以1秒為單位 0101：以0.1秒為單位 02：以0.01秒為單位02 操作方式參數參數代號參數功能設定範圍出廠值客戶a02-00第一頻率指令來源設定00：由數字操作器輸入(PU01)0001：由外部端子AVI輸入模擬信號DC 0∼+10V控制02：由外部端子ACI輸入模擬信號DC 4∼20mA控制03：由外部端子AUI輸入模擬信號DC -10∼+10V控制04：由通信RS485輸入05：由通信RS485輸入（不記憶頻率）06：主頻率與輔助頻率組合（配合參數02-10∼02-12）a02-01第一運轉指令來源設定00：由數字操作器輸入(PU01)0001：由外部端子操作鍵盤STOP鍵有效02：由外部端子操作鍵盤STOP鍵無效03：由RS-485通信界面操作鍵盤STOP鍵有效04：由RS-485通信界面操作鍵盤STOP鍵無效02-02電機停車方式選擇00：以減速煞車方式停止0001：以自由運轉方式停止02：Stop減速停止EF減速停止03：Stop自由停止EF減速停止02-03 PWM載波頻率選擇 1-5HP：01∼15kHz 157.5-25HP：01∼15kHz 0930-60HP：01∼09kHz 0675-100HP：01∼06kHz 0602-04 電機運轉方向設定 00：可反轉0001：禁止反轉02：禁止正轉02-05 二／三線式選擇 00：二線式(1) 0001：二線式(2)02：三線式02-06 電源起動/運轉命令來源變更運轉鎖定00：電源起動可運轉；運轉命令來源變更時，運轉狀態維持上一態0001：電源起動時鎖定運轉；運轉命令來源變更時，運轉狀態維持上一態02：電源起動可運轉；運轉命令來源變更時，立即依照新的運轉命令變更參數代號參數功能設定範圍出廠值客戶03：電源起動時鎖定運轉：運轉命令來源變更時，立即依照新的運轉命令變更02-07 ACI 斷線選擇 00：減速至0Hz 0001：E.F.立即停車 02：以最後頻率命令持續運轉 a 02-08 外部端子頻率遞增/遞減 00：依加減速設定 00模式選擇 01：依定速設定（參數02-09） 02：依加/減速，停機時頻率命令歸零，僅適用於頻率命令來源為PU01a 02-09 外部端子頻率遞增/遞減鍵定速速率0.01∼1.00Hz/ms 0.01a 02-10 主要頻率命令設定來源 00：由數字操作器輸入(PU01) 0001：由外部0∼10V 輸入（AVI ） 02：由外部4∼20mA 輸入（ACI ） 03：由外部-10∼10V 輸入（AUI ） 04：由通信RS-485輸入 a 02-11 輔助頻率命令設定來源 00：由數字操作器輸入(PU01) 0001：由外部0∼10V 輸入（AVI ） 02：由外部4∼20mA 輸入（ACI ） 03：由外部-10∼10V 輸入（AUI ） 04：由通信RS-485輸入 a 02-12 主要/輔助頻率命令的組 00：主頻+輔助頻率 00合方式 01：主頻-輔助頻率 a 02-13 第二頻率指令來源設定 00：由數字操作器控制(PU01) 0001：由外部端子AVI 輸入模擬信號DC 0∼+10V 控制02：由外部端子ACI 輸入模擬信號DC 4∼20mA 控制03：由外部端子AUI 輸入模擬信號DC -10∼+10V 控制04：由通信RS485操作 05：由通信RS485操作（不記憶） 06：主頻與輔助頻率組合（配合參數02-10∼02-12）a 02-14 第二運轉指令來源設定 00：由數字操作器控制(PU01) 0001：由外部端子控制，鍵盤STOP 有效 02：由外部端子控制，鍵盤STOP 無效 03：由通信界面操作，鍵盤STOP 有效 04：由通信界面控制，鍵盤STOP 無效 a 02-15 鍵盤頻率命令 0.00∼400.00Hz 60.0003 輸出功能參數參數代號參數功能設定範圍出廠值客戶03-00 多功能輸出（Relay接點） 00：無功能0803-01 多功能輸出MO1 01：運轉中指示0103-02 多功能輸出MO2 02：設定到達頻率0203-03 多功能輸出MO3 03：零速中指示2004：過轉矩檢出指示05：外部中斷B.B.中指示06：低電壓檢出指示07：交流電機驅動器操作模式指示08：故障指示09：任意頻率到達指示10：程序運轉中指示11：一個階段運轉完成指示12：程序運轉完成指示13：程序運轉暫停指示14：設定計數值到達指示15：中間計數值到達指示16：定義輔助機NO:117：定義輔助機NO:218：定義輔助機NO:319：散熱片過熱警告20：驅動器準備完成21：緊急停止指示22：任意頻率二到達指示23：軟件煞車連動信號24：零速（含停機時）25：低電流檢出26：運轉中指示27：回授信號異常28：使用者設定之低電壓檢出03-04 任意頻率一到達設定 0.00∼400.00 Hz 0.0003-05 模擬輸出信號選擇 00：輸出頻率計0001：輸出電流計02：輸出電壓03：頻率指令輸出04：電機轉速輸出05：負載功因a03-06模擬輸出增益設定 01∼200% 100a03-07數字輸出頻率倍數設定 01∼20倍01參數代號參數功能設定範圍出廠值客戶03-08 計數值到達設定 00∼65500 00a03-09中間計數值到達 00∼65500 0003-10 任意頻率二到達設定 0.00∼400.00Hz 0.0003-11 中間計數值到達時EF 00：無功能0001：指定計數值到達EF03-12 散熱風扇控制 00：風扇持續運轉0001：停機運轉一分鐘後停止02：隨驅動器運轉/停止動作Array03：偵測散熱片溫度到達後再啟動04 輸入功能參數參數代號參數功能設定範圍出廠值客戶a04-00AVI模擬信號輸入頻率偏0.00∼200.00%0.00壓調整04-01 AVI模擬信號輸入頻率偏 00：正方向00 壓方向調整 01：負方向a04-02AVI模擬信號輸入頻率增1∼200 % 100 益調整04-03 AVI負偏壓方向時為反轉 00：僅接受正偏壓00 設定 01：負偏壓帶反轉命令02：負偏壓無反轉指令，由鍵盤或外部端子控制轉向。

台达vfd-b变频器说明书

台达vfd-b变频器产品说明书
一、简介
本系列拥有多种交流电压规格的机型选择，除提供多元化的I/O 功能，并能依外在负载转矩，提供适当的电流电压矢量值，满足业界最实用的需求。

二、产品特色
1.输出频率0-400Hz
2.可调V/f曲线及向量控制
3.主频/辅频、1ST/2ND频率来源选择
4. 16段可默认速度与15段可程序运行
5.选购PG卡，可做速度闭环控制
6.内置PID回授控制
7.自动转矩与滑差补偿
8.散热器温度检测功能
9.内置Modbus (RS-485波特率可达38400bps)
10.支持现场通讯模块：DN-02、LN-01、PD-01
三、应用领域
大楼空调、木雕机、机床、废水处理系统、天车之X-Y轴、洗衣机、平烫机、空压机、货梯、手扶梯、圆织机、横编机、制面机、四面木工刨床、纺机等。

台达vfd-b变频器产品说明书

台达vfd-b变频器产品说明书一、产品概述台达VFD-B变频器是一种高性能交流电机驱动器，可用于控制电机速度和转矩。

它采用先进的电气控制技术，具有优异的运行特性和可靠性。

二、产品特点1.高性能：台达VFD-B变频器具有高效能的电气控制系统，能够实现精准的速度和转矩控制。

2.广泛应用：适用于各种行业和领域的电机驱动，如机械制造、化工、冶金等。

3.全面功能：变频器具有多种功能，包括过流保护、过载保护、失速保护等。

4.易于安装和操作：台达VFD-B变频器配备了简单易懂的操作界面和安装指南，方便用户快速上手。

5.高性价比：该变频器提供出色的性能和质量，价格相对较低，具有较高的性价比。

三、产品参数1.输入电压.220V/380V/440V2.输出电压：0V~输入电压3.最大输出频率：0～400Hz4.控制方式：V/F控制、矢量控制5.过载能力.150% rated current for 60s6.通讯接口：RS485、RS232、Modbus四、安装与调试1.变频器的安装：将变频器固定在平稳的地方，确保通风良好，同时注意电气连接的正确性。

2.变频器的参数设置：根据实际应用需求，进行参数设置和调试。

3.变频器与电机的连接：根据接线图，正确连接变频器与电机。

五、操作与维护1.变频器的开关机：按下启动/停止按钮，可实现变频器的开关机操作。

2.变频器的速度调节：通过速度调节按钮或外部控制信号，可实现电机转速的调节。

3.运行状态监测：定期检查变频器的运行状态，如输出电流、转速等。

4.维护保养：变频器应定期进行清洁和检查，确保通风良好，以维持稳定的运行。

六、故障排除1.变频器未启动：检查电源是否正常连接，确保电源正常供电。

2.输出电压异常：检查输出电缆连接是否松动、损坏，确保稳定连接。

3.过载保护触发：降低负载，确保负载在额定范围内。

附件：1.台达VFD-B变频器安装手册2.台达VFD-B变频器操作手册法律名词及注释：1.变频器：电机驱动器的一种，可以控制电机的转速和转矩。

台达VFD-B变频器运转参数数据

五、功能選擇5-1 功能參數一覽表00 用戶參數 a 表示可在運轉中執行設定功能參數代號參數功能設定範圍出廠值客戶00-00 驅動器機種代碼識別依機種顯示唯讀 00-01 驅動器額定電流顯示依機種顯示唯讀 00-02 參數重置設定 08：參數鎖定 0009：所有參數的設定值重置為出廠值 (50Hz, 220V/380V)10：所有參數的設定值重置為出廠值 (60Hz, 220V/440V)a 00-03 開機預設顯示畫面 00：F （頻率指令） 0001：H （輸出頻率）02：u （使用者定義）03：A （輸出電流）04：FWD / REV 正反轉指令a 00-04 多功能顯示選擇 00：顯示使用者定義(A ) 0001：顯示計數內容( c )02：顯示程序運轉內容( 1. tt )03：顯示DC-BUS 電壓( u )04：顯示輸出電壓( E )05：顯示功因角度(n.)06：顯示功率（P ）07：顯示電機角速度（向量控制或是含回授控制時有效）（HU ）08：顯示估算轉矩的比例值（t ）09：顯示PG 數/10ms （G ）10：顯示模擬回授信號（b ）11：顯示AVI （%）（U1.）12：顯示ACI （%）（U2.）13：顯示AUI （%）（U3.）14：顯示散熱片溫度（℃）a 00-05 使用者定義比例設定 0.01∼160.00 1.00 00-06 軟件版本唯讀 00-07 參數保護解碼輸入 00∼65535 0000∼02：記錄密碼錯誤次數參數代號參數功能設定範圍出廠值客戶00-08 參數保護密碼設定 00∼65535 0000：未設定密碼鎖或00-07密碼輸入成功01：參數已被鎖定00-09 控制方式 00：V/F控制0001：V/F控制+PG02：向量控制03：向量控制+PG00-10 保留01 基本參數參數代號參數功能設定範圍出廠值客戶01-00 最高操作頻率設定 50.00∼400.00 Hz 60.00 01-01 電機額定頻率設定 0.10∼400.00 Hz 60.00 01-02 電機額定電壓設定 230V 機種：0.1V ∼255.0V 220.0460V 機種：0.1∼510.0V 440.0 01-03 中間頻率設定 0.10∼400.00 Hz 0.50 01-04 中間電壓設定 230V 機種：0.1V ∼255.0V 1.7460V 機種：0.1V ∼510.0V 3.4 01-05 最低輸出頻率設定 0.10∼400.00 Hz 0.50 01-06 最低輸出電壓設定 230V 機種：0.1V ∼255.0V 1.7460V 機種：0.1V ∼510.0V 3.4 01-07 輸出頻率上限設定 01∼120 % 100 01-08 輸出頻率下限設定 00∼100 % 00 a 01-09 第一加速時間設定 0.1∼3600.0秒 10.0/60.0 a 01-10 第一減速時間設定 0.1∼3600.0秒 10.0/60.0 a 01-11 第二加速時間設定 0.1∼3600.0秒 10.0/60.0 a 01-12 第二減速時間設定 0.1∼3600.0秒 10.0/60.0 a 01-13 寸動加速時間設定 0.1∼3600.0秒 1.0 a 01-14 寸動頻率設定 0.10∼400.00 Hz 6.00 a 01-15 自動調適加減速選擇 00：直線加減速 0001：自動加速，直線減速 02：直線加速，自動減速 03：自動加減速（實際負載方式） 04：自動加減速(依直線) 01-16 S 曲線緩加速設定 00∼07 00 01-17 S 曲線緩減速設定 00∼07 00 a 01-18 第三加速時間設定 0.1∼3600.0秒 10.0/60.0 a 01-19 第三減速時間設定 0.1∼3600.0秒 10.0/60.0 a 01-20 第四加速時間設定 0.1∼3600.0秒 10.0/60.0 a 01-21 第四減速時間設定 0.1∼3600.0秒 10.0/60.0 a 01-22 寸動減速時間設定 0.1∼3600.0秒 1.0 a 01-23 加減速時間單位設定 00：以1秒為單位 0101：以0.1秒為單位 02：以0.01秒為單位02 操作方式參數參數代號參數功能設定範圍出廠值客戶a02-00第一頻率指令來源設定00：由數字操作器輸入(PU01)0001：由外部端子AVI輸入模擬信號DC 0∼+10V控制02：由外部端子ACI輸入模擬信號DC 4∼20mA控制03：由外部端子AUI輸入模擬信號DC -10∼+10V控制04：由通信RS485輸入05：由通信RS485輸入（不記憶頻率）06：主頻率與輔助頻率組合（配合參數02-10∼02-12）a02-01第一運轉指令來源設定00：由數字操作器輸入(PU01)0001：由外部端子操作鍵盤STOP鍵有效02：由外部端子操作鍵盤STOP鍵無效03：由RS-485通信界面操作鍵盤STOP鍵有效04：由RS-485通信界面操作鍵盤STOP鍵無效02-02電機停車方式選擇00：以減速煞車方式停止0001：以自由運轉方式停止02：Stop減速停止EF減速停止03：Stop自由停止EF減速停止02-03 PWM載波頻率選擇 1-5HP：01∼15kHz 157.5-25HP：01∼15kHz 0930-60HP：01∼09kHz 0675-100HP：01∼06kHz 0602-04 電機運轉方向設定 00：可反轉0001：禁止反轉02：禁止正轉02-05 二／三線式選擇 00：二線式(1) 0001：二線式(2)02：三線式02-06 電源起動/運轉命令來源變更運轉鎖定00：電源起動可運轉；運轉命令來源變更時，運轉狀態維持上一態0001：電源起動時鎖定運轉；運轉命令來源變更時，運轉狀態維持上一態02：電源起動可運轉；運轉命令來源變更時，立即依照新的運轉命令變更參數代號參數功能設定範圍出廠值客戶03：電源起動時鎖定運轉：運轉命令來源變更時，立即依照新的運轉命令變更02-07 ACI 斷線選擇 00：減速至0Hz 0001：E.F.立即停車 02：以最後頻率命令持續運轉 a 02-08 外部端子頻率遞增/遞減 00：依加減速設定 00模式選擇 01：依定速設定（參數02-09） 02：依加/減速，停機時頻率命令歸零，僅適用於頻率命令來源為PU01a 02-09 外部端子頻率遞增/遞減鍵定速速率0.01∼1.00Hz/ms 0.01a 02-10 主要頻率命令設定來源 00：由數字操作器輸入(PU01) 0001：由外部0∼10V 輸入（AVI ） 02：由外部4∼20mA 輸入（ACI ） 03：由外部-10∼10V 輸入（AUI ） 04：由通信RS-485輸入 a 02-11 輔助頻率命令設定來源 00：由數字操作器輸入(PU01) 0001：由外部0∼10V 輸入（AVI ） 02：由外部4∼20mA 輸入（ACI ） 03：由外部-10∼10V 輸入（AUI ） 04：由通信RS-485輸入 a 02-12 主要/輔助頻率命令的組 00：主頻+輔助頻率 00合方式 01：主頻-輔助頻率 a 02-13 第二頻率指令來源設定 00：由數字操作器控制(PU01) 0001：由外部端子AVI 輸入模擬信號DC 0∼+10V 控制02：由外部端子ACI 輸入模擬信號DC 4∼20mA 控制03：由外部端子AUI 輸入模擬信號DC -10∼+10V 控制04：由通信RS485操作 05：由通信RS485操作（不記憶） 06：主頻與輔助頻率組合（配合參數02-10∼02-12）a 02-14 第二運轉指令來源設定 00：由數字操作器控制(PU01) 0001：由外部端子控制，鍵盤STOP 有效 02：由外部端子控制，鍵盤STOP 無效 03：由通信界面操作，鍵盤STOP 有效 04：由通信界面控制，鍵盤STOP 無效 a 02-15 鍵盤頻率命令 0.00∼400.00Hz 60.0003 輸出功能參數參數代號參數功能設定範圍出廠值客戶03-00 多功能輸出（Relay接點） 00：無功能0803-01 多功能輸出MO1 01：運轉中指示0103-02 多功能輸出MO2 02：設定到達頻率0203-03 多功能輸出MO3 03：零速中指示2004：過轉矩檢出指示05：外部中斷B.B.中指示06：低電壓檢出指示07：交流電機驅動器操作模式指示08：故障指示09：任意頻率到達指示10：程序運轉中指示11：一個階段運轉完成指示12：程序運轉完成指示13：程序運轉暫停指示14：設定計數值到達指示15：中間計數值到達指示16：定義輔助機NO:117：定義輔助機NO:218：定義輔助機NO:319：散熱片過熱警告20：驅動器準備完成21：緊急停止指示22：任意頻率二到達指示23：軟件煞車連動信號24：零速（含停機時）25：低電流檢出26：運轉中指示27：回授信號異常28：使用者設定之低電壓檢出03-04 任意頻率一到達設定 0.00∼400.00 Hz 0.0003-05 模擬輸出信號選擇 00：輸出頻率計0001：輸出電流計02：輸出電壓03：頻率指令輸出04：電機轉速輸出05：負載功因a03-06模擬輸出增益設定 01∼200% 100a03-07數字輸出頻率倍數設定 01∼20倍01參數代號參數功能設定範圍出廠值客戶03-08 計數值到達設定 00∼65500 00a03-09中間計數值到達 00∼65500 0003-10 任意頻率二到達設定 0.00∼400.00Hz 0.0003-11 中間計數值到達時EF 00：無功能0001：指定計數值到達EF03-12 散熱風扇控制 00：風扇持續運轉0001：停機運轉一分鐘後停止02：隨驅動器運轉/停止動作Array03：偵測散熱片溫度到達後再啟動04 輸入功能參數參數代號參數功能設定範圍出廠值客戶a04-00AVI模擬信號輸入頻率偏0.00∼200.00%0.00壓調整04-01 AVI模擬信號輸入頻率偏 00：正方向00 壓方向調整 01：負方向a04-02AVI模擬信號輸入頻率增1∼200 % 100 益調整04-03 AVI負偏壓方向時為反轉 00：僅接受正偏壓00 設定 01：負偏壓帶反轉命令02：負偏壓無反轉指令，由鍵盤或外部端子控制轉向。

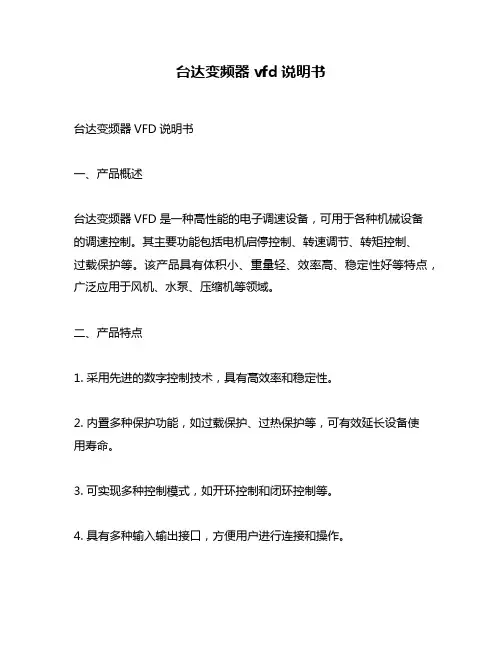

台达变频器vfd说明书

台达变频器vfd说明书台达变频器VFD说明书一、产品概述台达变频器VFD是一种高性能的电子调速设备，可用于各种机械设备的调速控制。

其主要功能包括电机启停控制、转速调节、转矩控制、过载保护等。

该产品具有体积小、重量轻、效率高、稳定性好等特点，广泛应用于风机、水泵、压缩机等领域。

二、产品特点1. 采用先进的数字控制技术，具有高效率和稳定性。

2. 内置多种保护功能，如过载保护、过热保护等，可有效延长设备使用寿命。

3. 可实现多种控制模式，如开环控制和闭环控制等。

4. 具有多种输入输出接口，方便用户进行连接和操作。

5. 支持多种通信协议，如Modbus RTU协议和CAN总线协议等。

三、产品参数1. 输入电压范围：AC380V±15%2. 输出电压范围：0-AC380V3. 额定功率范围：0.75kW-630kW4. 频率范围：0-400Hz5. 控制方式：开环控制、闭环控制6. 通信协议：Modbus RTU协议、CAN总线协议7. 输入输出接口：数字输入口、模拟输入口、数字输出口、模拟输出口8. 外形尺寸：根据不同功率和型号有所差异，详见产品说明书。

四、使用方法1. 接线：将台达变频器VFD与电机连接，根据实际需要进行相应的接线操作。

2. 参数设置：通过按键或计算机软件等方式，设置相应的参数，包括电机额定功率、输出频率范围等。

3. 控制方式选择：根据实际需要选择开环控制或闭环控制方式。

4. 启动运行：按下启动按钮，设备开始运行。

在运行过程中，可通过监视器对设备进行监测和调整。

五、注意事项1. 在使用前，请仔细阅读产品说明书，并按照要求进行正确的安装和接线操作。

2. 在使用过程中，请勿超过设备额定功率范围，并注意保持设备通风良好。

3. 在设备故障时，请及时停止使用，并寻求专业人员进行维修处理。

4. 请勿在潮湿或易受振动的环境中使用该产品。

六、维护保养1. 定期检查设备的接线和连接情况，确保电气安全。

台达vfd-b变频器说明书

VFD055B23A VFD055B43A VFD075B23A VFD075B43A VFD110B23A VFD110B43A
5.50 kW (7.50HP) 230V / 3-phase 5.50 kW (7.50HP) 460V / 3-phase 7.50 kW (10.0HP) 230V / 3-phase 7.50 kW (10.0HP) 460V / 3-phase 11.0 kW (15.0HP) 230V / 3-phase 11.0 kW (15.0HP) 460V / 3-phase
VFD022B21A/B VFD022B23A VFD022B43A VFD037B23A/B VFD037B43A/B
2.20 kW (3HP) 230V / 1-phase 2.20 kW (3HP) 230V / 3-phase 2.20 kW (3HP) 460V / 3-phase 3.70 kW (5HP) 230V / 3-phase 3.70 kW (5HP) 460V / 3-phase
型號說明
型號輸入電源規格輸出電源規格
輸出頻率保護等級
條碼生產管制序號
MODE
: VFD007B23A
INPUT
: 3PH 200-240V 50/60Hz 6.0A
OUTPUT : 3PH 0-240V 5.0A 1.9kVA 1HP
Freq. Range : 0.1~400Hz
ENCLOSURE: TYPE 1
118.0 [4.65] 108.0 [4.25]
5.5[0.22]
VFD-B րЕ
Unit: mm (inches)
160.0 [6.30] ௐ ˟ ౢ
173.0 [6.81] 185.0 [7.28]

台达vfd-b变频器说明书

台达vfd-b变频器产品说明书
一、简介
本系列拥有多种交流电压规格的机型选择，除提供多元化的I/O功能，并能依外在负载转矩，提供适当的电流电压矢量值，满足业界最实用的需求。

二、产品特色
1.输出频率0-400Hz
2.可调V/f曲线及向量控制
3.主频/辅频、1ST/2ND频率来源选择
4. 16段可默认速度与15段可程序运行
5.选购PG卡，可做速度闭环控制
6.内置PID回授控制
7.自动转矩与滑差补偿
8.散热器温度检测功能
9.内置Modbus (RS-485波特率可达38400bps)
10.支持现场通讯模块：DN-02、LN-01、PD-01
三、应用领域
大楼空调、木雕机、机床、废水处理系统、天车之X-Y轴、洗衣机、平烫机、空压机、货梯、手扶梯、圆织机、横编机、制面机、四面木工刨床、纺机等
四、技术规格
230v单相/三相系列说明书：
460v三相系列说明书：
575v三相系列说明书：。

台达vfd-b变频器产品说明书

台达vfd-b变频器产品说明书台达 VFDB 变频器产品说明书一、产品概述台达 VFDB 变频器是一款高性能、多功能的交流电机驱动装置，旨在为各种工业自动化应用提供精确的速度控制和节能解决方案。

它采用了先进的控制技术和优化的电路设计，具有高效、稳定、可靠等特点，能够满足不同行业和设备的需求。
