爱普生R230搓纸轮更换详解

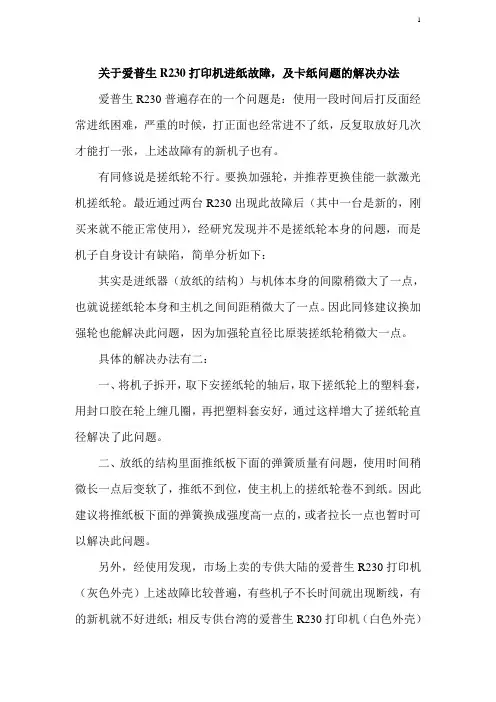

关于爱普生R230打印机进纸故障
1关于爱普生R230打印机进纸故障，及卡纸问题的解决办法爱普生R230普遍存在的一个问题是：使用一段时间后打反面经常进纸困难，严重的时候，打正面也经常进不了纸，反复取放好几次才能打一张，上述故障有的新机子也有。
有同修说是搓纸轮不行。
要换加强轮，并推荐更换佳能一款激光机搓纸轮。
最近通过两台R230出现此故障后（其中一台是新的，刚买来就不能正常使用），经研究发现并不是搓纸轮本身的问题，而是机子自身设计有缺陷，简单分析如下：其实是进纸器（放纸的结构）与机体本身的间隙稍微大了一点，也就说搓纸轮本身和主机之间间距稍微大了一点。
因此同修建议换加强轮也能解决此问题，因为加强轮直径比原装搓纸轮稍微大一点。
具体的解决办法有二：一、将机子拆开，取下安搓纸轮的轴后，取下搓纸轮上的塑料套，用封口胶在轮上缠几圈，再把塑料套安好，通过这样增大了搓纸轮直径解决了此问题。
二、放纸的结构里面推纸板下面的弹簧质量有问题，使用时间稍微长一点后变软了，推纸不到位，使主机上的搓纸轮卷不到纸。
因此建议将推纸板下面的弹簧换成强度高一点的，或者拉长一点也暂时可以解决此问题。
另外，经使用发现，市场上卖的专供大陆的爱普生R230打印机（灰色外壳）上述故障比较普遍，有些机子不长时间就出现断线，有的新机就不好进纸；相反专供台湾的爱普生R230打印机（白色外壳）故障少些，好用的多，而且比灰色外壳的便宜约200～300元，建议如果打算买R230打印机，最好买白色外壳的。
但需要找，不是每个商家都有。
11.关于EPSON R210,230打印机喷嘴检查正常,打印照片粗糙的问题?我们自己用质量一般的墨水测试210打印机,打了600ML的墨水,打印照片就出问题了,因质量一般的墨水,它也不会堵头,就是墨水的流畅性不好,用一段时间在喷嘴周边部分的墨水就会沉淀,虽然喷嘴检查没事,但打印照片就有横纹和粗糙的现象.12.EPSONR210,230打印机的寿命是多久?根据我们的经验如果用好的专用墨水打印4－5公斤的墨水,打印质量才开始下降,打印一张满幅面的A4需要1.3毫升的墨水, 所以210,230可以打印高质量的图片达到3500张满幅面的A4的高质量图片.如果要求不高的话,至少可以打印6000张满幅面的A4的图片.不过要小心机架问题,因很多客户打印机的喷头还没有坏,机架就有问题了.反连供芯片主板的破解方法:拆主板，自己动手，接出八角芯片的3、4、5脚，先3-5脚短接开机清零，关机断开，再短接4-5脚，开机，再关机210,230打印机的问题和解决方法1、EPSONR210,230进纸器不好的问题：打像纸一般没大问题，打名片纸有一定的问题。
EPSON R230打印机不进纸问题修复记
EPSON R230打印机不进纸问题修复记
最近公司一台爱普生R230打印机经常进不了纸，判断是进纸器有问题，于是打算拆开看看。
第一次拆这种打印机，开始不知道怎么拆，拆外壳的过程中还使用的暴力拆解，导致有的卡扣断掉。
总算把外壳拆掉。
然后是拆进纸器，这回更加麻烦，想把后面托纸的板块拆下来，可是把几颗螺丝拆掉后还是拆不出来，又把字车插掉，把旁边的一些螺丝也拆掉，还是不能把托纸板块拆下来。
最后没办法，检查了一下搓纸轮，只有一些很轻微的磨损，心想这样的磨损应该不足以导致进不了纸，可能是其它问题，可是又不好拆，于是决定发给供应商修，可是供应商不想修这喷墨打印机，给退了回来，建议报废。
可这台打印机才买了一年多，就这样报废，我有点不甘心，决定再试一试看看能不能修复。
这回下了狠心，反正已经报废，一定要拆掉，就算装不回去也要拆。
这回拆的时候，一边拆一边在心里提醒自己要有一点耐心，果然发现上次拆背板时下面还有一颗螺丝没拆掉，难怪背板老是拆不下来。
这回轻松拆下来了。
再接着把搓纸轮拆下来，先把搓纸轮上的胶套转动一下，把没有磨损的地方转到经常摩擦的地方。
然后装好再试，问题没有一点改善。
冥思苦想一翻，决定把搓纸轮的胶套脱掉，然后贴几层胶纸，加大搓纸轮的直径。
最后进纸正常，成功了。
看了一下网上，才知道这个问题是这种打印机的通病，所以觉得应该把我的一点经验分享给大家。
改造解决爱普生打印机进纸问题
改造爱普生打印机搓纸轮
使用过爱普生R230等型号的打印机的人都体会过很多爱普生打印机的进纸问题，就是太厚的纸张进纸困难，经常无法进纸或卡纸。
这个其实是搓纸轮的问题。
进纸器卡纸，这是爱普生打印机设计时主要想让顾客使用专门的爱普生打印纸，用其它纸打印容易出现卡纸现象。
只要对搓纸轮进行改造就一劳永逸啦
具体操作：
1、两个大进纸轮用刀片横向向内一致四十五度角浅皮割纹路。
2、拆去较小进纸轮的内部弹簧。
3、拆去突起的挡纸器。
一经改造，不管是相片纸还是普通的打印纸都畅通无阻。
搓纸轮使用久了，有时候用潮湿的布擦拭搓纸轮可以使进纸卡纸问题得到改善，但是只有改造才能解决根本。
另外更换搓纸轮只有刚开始有点效果，慢慢的就犯老毛病了，不光多花了冤枉钱，更主要的是治标不治本！。

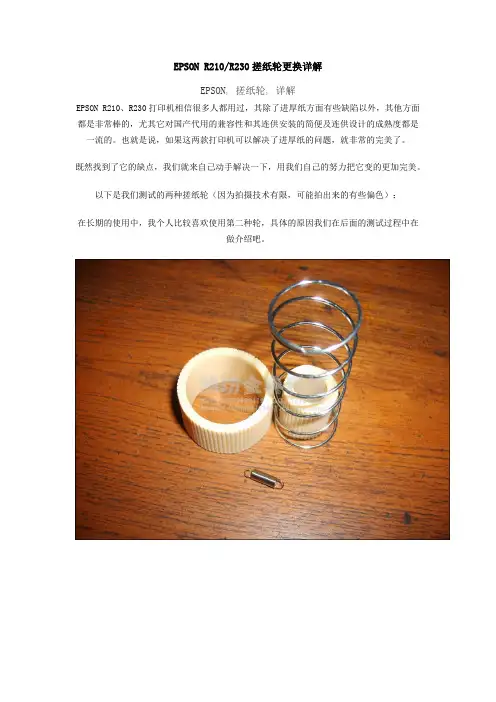

EPSON R210R230搓纸轮更换详解
EPSON R210/R230搓纸轮更换详解EPSON, 搓纸轮, 详解EPSON R210、R230打印机相信很多人都用过，其除了进厚纸方面有些缺陷以外，其他方面都是非常棒的，尤其它对国产代用的兼容性和其连供安装的简便及连供设计的成熟度都是一流的。
也就是说，如果这两款打印机可以解决了进厚纸的问题，就非常的完美了。
既然找到了它的缺点，我们就来自己动手解决一下，用我们自己的努力把它变的更加完美。
以下是我们测试的两种搓纸轮（因为拍摄技术有限，可能拍出来的有些偏色）：在长期的使用中，我个人比较喜欢使用第二种轮，具体的原因我们在后面的测试过程中在做介绍吧。
先来看一下我们的试验品下载 (174.4 KB)2008-8-31 12:14午饭结束，我们继续，^_^我们先把装在机器上的连供取下来，具体步骤如下图（这里完全是在浪费时间，使用打印机的人有多少不知道这样操作的呢？呵呵，我们只是给新手做一下示范而已，大家稍安勿躁，下面马上开始拆机）先拧下两侧边盖的各一个固定螺丝然后如下图用平口螺丝刀撬开左侧边盖的两个卡扣并用手掰开内侧的两个卡扣（因为我们数码相机拍不到里面所以这里就省略了，望大家海涵），这样就可以将左侧边盖取下了。
右侧边盖与此如出一辙。
15.JPG (209.77 KB)拆下侧盖以后就是下面的样子了下面我们来拆打印机的上壳：先用螺丝刀拧下上壳唯一的一个固定螺丝然后如下图用指头顶出上下壳前侧相连接的卡扣（左右各一个），用平口螺丝刀撬开上下壳后面连接的三个卡扣，这样我们就可以轻松的将上壳取下了。
下面是拆去上壳后的样子下面我们拧下托纸板后侧的两个数据线固定螺丝然后我们需要拧下后面托纸板的5个固定螺丝，其具体位置如下面5个图片螺丝刀所指的地方30.JPG (226.41 KB)取下了固定螺丝以后就可以取下进纸托板了进行不拆机清洁）拆到最后我们连打印机的骨架都可以看到了如下面几组图用平口的螺丝刀或者指头撬下搓纸轮驱动杆与支架的卡座皮并将机器组装恢复原貌，这样就大功告成了。
r230拆解图
笔者今天接到客户送来的一台爱普生R230喷墨打印机的机器来维修,是一台水货,如图(图1、2、3、4、5)，故障现象：开机自检完成后缺纸灯和墨水灯同时闪烁，打印机不能工作。
故障判断：开机观察打印机动作，打印机在自检完成后无法回到初始位置，并且报错，联机后从电脑的STM3监视器中可见打印机报异物进入错误，仔细检查打印机内部无任何异物，打印机无异响，故判断为感应器损坏。
爱普生R230图1图2图4图5初步判断的解决方法：更换喷头下方的光电感应器，下面我们来具体解决这问题下面我们就来对打印机进行拆卸了，首先如图6、7，用十字螺丝刀拧下两个侧盖的固定螺丝。
图７下面如图8、9、这样用平口螺丝刀轻轻的撬开图８图９下面接下来撬开两个侧盖的各2个固定卡子，然后并轻轻的取下两个侧盖如图10、12、13继续撬开两个侧盖的各2个固定卡子并轻轻的取下两个侧盖，图１０图１２图１３然后可以看到图11、14的样子，这样可以继续进行下一步拆解．图１１图１４下面我们来拆开上下壳，不分开的话，就不好更换配件了如图15这样拧下上壳的固定螺丝，然后如图16、17这样翘开上下壳直接固定的5个固定卡子(前面左右各1个，后面左右中各一个)，我们就可以如图18、19的样子取下上壳了．图１５图１６图１７这样就可以把上面的壳取下来了．如下图：图１８图１９通过上面的拆卸以后，现在我们面前的就是如图20、21、22的样子了，然后我们通过机器的机芯外观来判断怎么进行下一步的拆卸．在拆卸的时候一定要把拆下来的小配件放好了，等重新安装上去的时候才不会出问题．图２０图２１图２２下面我们用镊子将光栅的固定弹簧取下(图23)，然后如图25取下光栅图２３图２５其实碰到机器出这种问题相当于要大修一次了，机器很多配件都需要拆卸下来，在拆卸中如果你不能记住怎么拆下来的话，那后面能正确的安装上去就成了一个问题了．所以在拆的时候一定要仔细了如图26、27，用平口螺丝刀将字车导杆的固定夹子翘下来(注意要小心，不要让夹子蹦丢)，这样我们就可以将固定铁板拿走了(图28)，然后我们要取下感应器塑料盖(图29)图２６图２７图２８图２９接下来拆比较关键的小配件，在拆的时候一定要小心，不能把这些小东西弄丢了下一步我们要取下导杆的两个固定弹簧(图30、31、32、33)在取弹簧的时候一点要小心，别让弹簧弹出去了．图３０图３１图３２图３３再一步我们要将字车皮带从字车马达上取下来(图34、35)图３４图３５然后我们要将字车导杆从打印机上抽出来然后我们要将字车导杆从打印机上抽出来(图36、37)，这样字车就可以被我们从打印机上拿出来了(图38)图３６图３７图３８然后下面我们把字车翻过来(图39)图３９接下来就可以看到光电传感器了．就可以看到如图40红标处所示的光电感应器了，取下感应器上的盖板，我们就可以看到图40、41的样子，感应器则如图42所示。
爱普生EPSON PHOTO R230 打印机完全拆机图文手册
拆机准备：一、工具和用品的准备：1.维护的油脂（防锈油、硅脂）；2.清洁工具（干净的抹布、洗耳球、餐巾纸、湿纸巾都可以）；3.纸和笔（最好备好相机，以方便记录）；4.装螺丝的小盘；二、机器的准备：首先拔掉打印机的电源线和USB数据线，然后找到图中墨盒旁边白色的墨车止动片，用长柄螺丝刀轻按一下，用手将墨盒拉到换墨位置，取掉6个连供内墨盒并和打印机彻底分离。
要顺利完成拆机，总的顺序应该是这样的：一，拆掉上图的上盖板A，二，后拆侧盖B，最后是拆中盖C，然后是托纸板、搓纸板、支架总成，……然后是拆开整个支架。
由于支架总成结构比较复杂，小零件不少，在万不得已的情况下，尽量不要去动它。
机器要拆到什么程度取决于你的目的；如果仅仅是拆喷头，则以上步骤都不需要，直接可拆的（参看图册最后几页）。
取掉背部3颗螺丝后，分离出的左边盖（红圈处为卡榫，拆解时手伸入往里轻微用力扳即可脱离，简单的步骤从略）右边盖（注意卡扣位置）支架总成局部（齿轮组局部-1）支架总成局部（齿轮组局部-2）支架总成局部（弹簧）支架总成局部（弹簧）支架总成局部（轴头）拆掉墨盒附近的中壳与主支架间的螺丝，并保证墨盒不遮挡此处，否则中壳无法拆卸，（墨盒能否自由移动，起决于墨盒限位杆的状态）中壳前部（手按处为卡榫（左右各一））中壳前部局部左（手手往内按解锁）中壳背部（三角标志处为卡榫）中壳背部局部一（用螺丝刀头往里顶，同时一个手指抵住细槽处往三角方向用力即可解锁）中壳背部局部二（用螺丝刀头往里顶，同时一个手指抵住细槽处往三角方向用力即可解锁）由于中壳上的三个按钮有排线连接，故注意不可贸然大力将中壳往上提，否则可能损坏排线当五个卡榫都解锁后，稍微往上提中壳，手指即可伸入按键板下，摸到卡榫位置往左边轻按，可卸下按键板按键板分离一边后，可直接摘下按键板下方槽中为按键小电路板，左边即为排线一手拿起按键小电路板右侧，一手用小钳子夹住排线，小心往左边拉，即可将排线从插座中分离排线已分离，可取出按键小电路板至此可大胆用手将中壳往上提起，分离之分离的中壳取下的按键板接下来是托纸板拆解过程：注意上图中电机右边两颗螺丝，右边一颗是托纸板固定螺丝，需取掉右边下面的红圈处那颗较大的螺丝也需要取下同时背面的两颗固定排线的螺丝也要取掉将排线从槽中拉出整理到下部以不阻挡托纸板的取出用手拿住托纸板（压住板子）往后方拉出考虑到最后要分离出支架总成，下部的一块托板也要取掉，卸掉红圈处三颗螺丝即可分离后的样子接下来拆搓纸板，先拆掉左边红圈处螺丝再拆掉右方红圈处螺丝从此位置取掉喷头排线（红圈处3个）并将排线从搓纸板缝中仔细取出取排线过程还有左边马达的红黑色电源线也要从理线夹里分离出来分离出的马达电源线搓纸板的拆解不是那么轻松，因为它有五个卡子和支架总成连接，这是前面看到的连接情况，红圈处为卡子另外搓纸板的齿轮轴还和吸墨泵部分（吸墨泵上方黑色塑料）连接，必须将之往右边脱出，否则不但搓纸板不容易拆下来，还容易造成这个轴断掉脱离这个轴后，还要注意两个拆解的技巧：左手拿住左边部分往上提，以让卡子分离出来，而右手则这样往下按白色的板（因为是自己边操作边拍照，所以只有用分解图片了（搓纸板已经取出）如果要更换搓轮，可以在拆的时候顺便把这个带三个白色小轮的盖板取掉，这个很好拆，用螺丝刀在连接处轻轻往里一撬即可拆下来的盖板看到了丑陋的大搓纸轮，塑料严重老化变形，因为以前为了解决进纸问题换的“加强搓纸轮”，没想到3年后变成这幅德行！红圈处螺丝是支架总成螺丝拆下来的搓纸板（小盖板取掉）的样子，顺便更换搓纸轮吧先换托纸板上的小搓轮“强化”搓纸轮原来买了两套，备用的装纸盒里的也严重老化，弹簧和塑胶已经融为一体，用力拉都拉不出来，太强了！！！——所以只有扔掉~~~幸好原配搓纸轮没丢，打开一看，熟悉的灰色，还是风采依旧！！！看来只有换回来了用了看看大搓纸轮的特写，注意搓纸里内圈中的三角形表明了安装方向。
爱普生EPSONPHOTOR打印机完全拆机图文手册
右边盖（注意卡扣位置）
支架总成局部（齿轮组局部-1）
支架总成局部（齿轮组局部-2）
支架总成局部（弹簧）
支架总成局部（弹簧）
支架总成局部（轴头）
拆掉墨盒附近的中壳与主支架间的螺丝，并保证墨盒不遮挡此处，否则中壳无法拆卸，（墨盒能否自由移动，起决于墨盒限位杆的状态）
按正确方向套入搓轮
接着撬下搓纸板上的白色塑料轴，这个一拨解决问题，注意不要弄散了一边的部件，否则要花时间重新装配
最好像这个用一根皮筋扎住这个容易散架的部分再操作
看清楚大搓轮的安装方向哦
拆掉老化的胶皮，用厚牛皮纸缠绕若干层粘好，原因不解释
按正确方向安装好原装的搓纸轮
取掉皮筋，装回这个轴到搓纸板上，取下来的搓纸轮简直残废了！
中壳前部（手按处为卡榫（左右各一））
中壳前部局部左（手手往内按解锁）
中壳背部（三角标志处为卡榫）
中壳背部局部一（用螺丝刀头往里顶，同时一个手指抵住细槽处往三角方向用力即可解锁）
中壳背部局部二（用螺丝刀头往里顶，同时一个手指抵住细槽处往三角方向用力即可解锁）
由于中壳上的三个按钮有排线连接，故注意不可贸然大力将中壳往上提，否则可能损坏排线
EPSON PHOTO R230打印机完全拆机维护图文手册
Zhao.X.G-
声明
本拆解图册系个人成果，并非官方标准，所有部件名称为自定，务必请在断电状态和可靠工作台上操作，建议备齐磁性螺丝刀、镊子、钳子等工具和手套，拆机的目的主要是处理故障和维护机器，个人拆机既会失去保修资格，也可能造成机器出现新的故障甚至报废，作者对一切后果不承担任何责任，仅供参考。（如有任何疑问请给本人发邮件：）
爱普生epson r270打印机更换搓纸轮图解
epson r270更换搓纸轮图解作者：IT168 原装太阳有时候在打印一些厚纸的时候，往往由于设备的问题导致厚纸无法输出，这时候我们不能考虑到成本的问题，不能依靠增加设备投入来解决问题，我们就需要想一些别的办法来解决这种麻烦。
今天一个客户拿来一台R270，希望我帮他解决一下这个机器不能对250厚的名片纸正常进纸的问题。
先来看一下这台R270的情况，解决这类问题我们通常是对搓纸轮进行改造，更换一个加强型的搓纸轮皮，这样就能很好的解决进纸问题了，但是很多人都不知道如何更换，今天的图文教程为大家呈现的就是这个拆机和更换过程。
这就是这台已经安装了连供系统的R270，从外表来看，这台机器服役时间并不长，但是由于长期高强度的打印，机器磨损比较严重。
首先我们对连供部分进行处理，将连供的管线影响到拆机的部分都拆下来，这样方便拆机，也不会对机器本身造成损坏。
这是已经拆掉连供系统的R270，右边的那个连供盒已经被拆除，剩下一个我们通常见到的那种打印机的样子。
现在我们开始进行拆机的解说，每个图片上都有详细的解说。
首先我们需要准备好常用的工具，用石子螺丝刀拧下后侧左右两边的固定螺丝，如下图用红色圆圈标注的位置。
拆下这两个螺丝之后，就需要对卡扣强制作业了，用平口的螺丝刀在下图中所示的位置深入缝隙，小心的撬起，打开卡扣。
撬开卡扣之后向后用力拉动这个边壳，这样就可以把边盖取下，一边拉动的时候幅度不要太大，因为两边都要打开，这边使劲拉会把没有拉开的另一边损坏。
打开盖子之后用十字螺丝刀拧下下图中红圈标注的五个螺丝。
把五个顶部的螺丝全部取下之后，用瓶口螺丝刀向上撬动上壳的固定卡扣，的左右各有一个，位置如下图所示。
卡扣打开之后，轻轻向上提起上课，就可以将上课取下了，这回我们就能看到R270的内脏了。
看看裸机就是这个样子的，没有外壳支撑的裸机样子十分古怪。
仔细观察一下裸机，找到搓纸轮支架上放的这个螺丝，就是图中红圈位置，拧下这个螺丝。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
爱普生R230搓纸轮更换详解
图1就是一台已经拆去外壳的R230打印机了。
图1 下面我们如图2、3扭下这两个数据电缆的固定螺丝，将数据线抽出
图3
然后拆下如图4、5、6、7、8螺丝刀所指位置的拖纸板组件固定螺丝，这样我们就可以取下拖纸板组件了(图9、10)
图5
图7
图9
拆掉拖纸板组件以后如图11的样子，然后我们如图12、13，撬下搓纸轮盖板，就可以看到搓纸轮了(图14)
图12
图14
下面我们如图15将搓纸轮驱动杆从支架中撬出来，然后如图16把搓纸轮驱动杆的齿轮从驱动齿轮组脱离出来，这样就可以把搓纸轮驱动杆从支架上取下来了(图17、18)
图16
图18。
