数码管引脚图以及编码表
共阴极数码管编码表0-9
共阴极数码管编码表0-9
共阴极数码管是一种常见的显示器件，用于显示数字。
它由七个发光二极管（LED）组成，每个LED代表一个数字的一部分。
下面是共阴极数码管的编码表，包括数字0到9的显示方式：
数字0：
a, b, c, d, e, f 灯亮。
g 灯灭。
数字1：
b, c 灯亮。
a, d, e, f, g 灯灭。
数字2：
a, b, g, e, d 灯亮。
c, f 灯灭。
数字3：
a, b, c, d, g 灯亮。
e, f 灯灭。
数字4：
f, g, b, c 灯亮。
a, d, e 灯灭。
数字5：
a, f, g, c, d 灯亮。
b, e 灯灭。
数字6：
a, f, g, e, d, c 灯亮。
b 灯灭。
数字7：
a, b, c 灯亮。
d, e, f, g 灯灭。
数字8：
a, b, c, d, e, f, g 灯亮。
数字9：
a, b, c, d, f, g 灯亮。
e 灯灭。
以上是共阴极数码管的编码表，每个数字由对应的LED灯的亮
灭状态组成。
通过控制不同的LED灯亮灭，可以实现显示不同的数字。

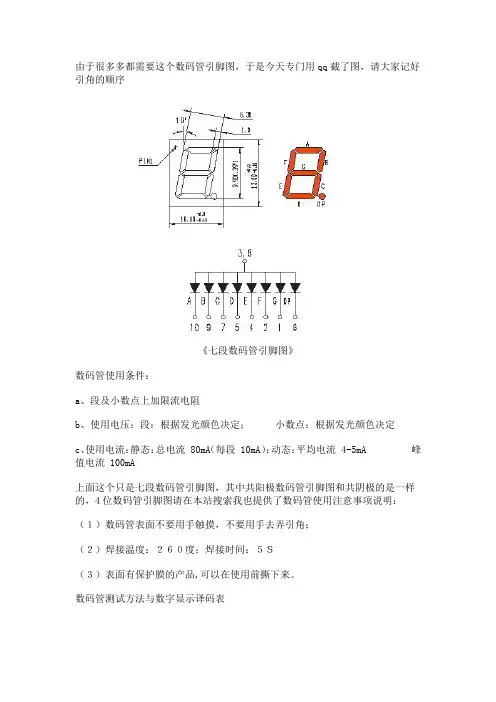

七段数码管引脚图
由于很多多都需要这个数码管引脚图，于是今天专门用qq截了图，请大家记好引角的顺序《七段数码管引脚图》数码管使用条件：a、段及小数点上加限流电阻b、使用电压：段：根据发光颜色决定；小数点：根据发光颜色决定c、使用电流：静态：总电流 80mA（每段 10mA）；动态：平均电流 4-5mA 峰值电流 100mA上面这个只是七段数码管引脚图，其中共阳极数码管引脚图和共阴极的是一样的，4位数码管引脚图请在本站搜索我也提供了数码管使用注意事项说明：（１）数码管表面不要用手触摸，不要用手去弄引角；（２）焊接温度：２６０度；焊接时间：５Ｓ（３）表面有保护膜的产品,可以在使用前撕下来。
数码管测试方法与数字显示译码表图三、测试：同测试普通半导体二极管一样。
注意!万用表应放在R×10K档，因为R×1K档测不出数码管的正反向电阻值。
对于共阴极的数码管，红表笔接数码管的“-”，黑表笔分别接其他各脚。
测共阳极的数码管时，黑表笔接数码管的vDD，红表笔接其他各脚。
另一种测试法，用两节一号电池串联，对于共阴极的数码管，电池的负极接数码管的“-”，电池的正极分别接其他各脚。
对于共阳极的数码管，电池的正极接数码管的VDD，电池的负极分别接其他各脚，看各段是否点亮。
对于不明型号不知管脚排列的数码管，用第一种方法找到共用点，用第二种方法测试出各笔段a-g、Dp、H等。
uchar bit_secl=0x01;for(n=0;n<8;n++) //显示数字{P0=bit_secl;P2=0x03;delay_ms(1500);}return;}void display4(void) {uchar n;uchar bit_secl=0x01;for(n=0;n<8;n++) //显示数字{P0=bit_secl;P2=0x04;bit_secl=bit_secl<<1; delay_ms(1500);}return;}void display5(void) {uchar n;uchar bit_secl=0x01;for(n=0;n<8;n++) //显示数字{P0=bit_secl;P2=0x05;bit_secl=bit_secl<<1; delay_ms(1500);}return;}void display6(void) {uchar n;uchar bit_secl=0x01;for(n=0;n<8;n++) //显示数字{P0=bit_secl;P2=0x06;bit_secl=bit_secl<<1; delay_ms(1500);}return;}void display7(void) {uchar n;uchar bit_secl=0x01;for(n=0;n<8;n++) //显示数字{P0=bit_secl;P2=0x07;delay_ms(1500);}return;}void display8(void){uchar n;uchar bit_secl=0x01;for(n=0;n<8;n++) //显示数字{P0=bit_secl;P2=0x08;bit_secl=bit_secl<<1;delay_ms(1500);}return;}void display0(void){uchar n;uchar bit_secl=0x01;for(n=0;n<8;n++) //显示数字{P0=bit_secl;P2=0x00;bit_secl=bit_secl<<1;delay_ms(1500);}return;}void main(void){for(; ;){display0();display1();display2();display3();display4();display5();display6();display7();display8();}}数码管引脚图，一般都是一样的。
74ls147引脚图管脚图和功能真值表
74ls147引脚图管脚图和功能真值表优先编码器是当多个输入端同时有信号时,电路只对其中优先级别最高的输入信号进行编码。
常用的集成优先编码器IC有10线-4线、8线-3线两种。
10线-4线优先编码器常见的型号为54/74147、54/74LS147，8线-3线优先编码器常见的型号为54/74148、54/74LS148。
下面我们以TTL中规模集成电路74LS147为例介绍8421→BCD码优先编码器的功能。
10线-4线8421 BCD码优先编码器74LS147的真值表见表3.5。
74LS147的引脚图如图3.5所示，其中第9脚NC为空。
74LS147优先编码器有9个输入端和4个输出端。
某个输入端为0，代表输入某一个十进制数。
当9个输入端全为1时，代表输入的是十进制数0。
4个输出端反映输入十进制数的BCD 码编码输出。
74LS147优先编码器的输入端和输出端都是低电平有效，即当某一个输入端低电平0时，4个输出端就以低电平0的输出其对应的8421 BCD编码。
当9个输入全为1时，4个输入出也全为1，代表输入十进制数0的8421 BCD编码输出。
表3.5 74LS147的真值表数字电路CD4511的原理（引脚及功能）CD4511是一个用于驱动共阴极 LED （数码管）显示器的 BCD 码—七段码译码器，特点：具有BCD转换、消隐和锁存控制、七段译码及驱动功能的CMOS电路能提供较大的拉电流。
可直接驱动LED显示器。
CD4511 是一片 CMOS BCD—锁存/7 段译码/驱动器，引脚排列如图 2 所示。
其中a b c d 为 BCD 码输入，a为最低位。
LT为灯测试端，加高电平时，显示器正常显示，加低电平时，显示器一直显示数码“8”，各笔段都被点亮，以检查显示器是否有故障。
BI为消隐功能端，低电平时使所有笔段均消隐，正常显示时， B1端应加高电平。
另外 CD4511有拒绝伪码的特点，当输入数据越过十进制数9(1001)时，显示字形也自行消隐。

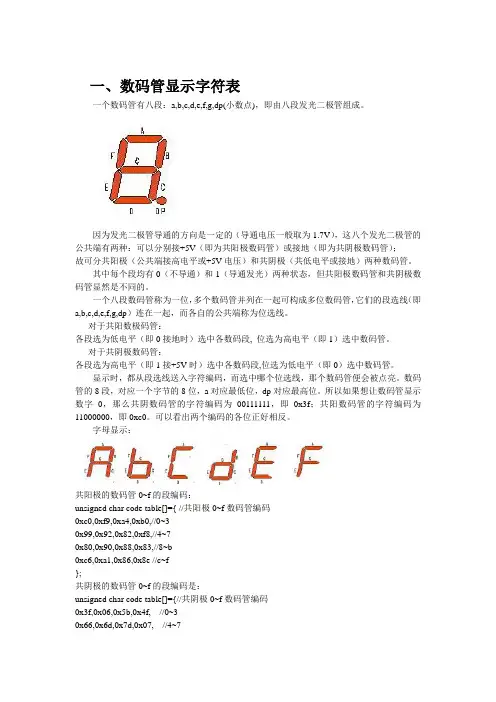

数码管二进制和十六进制字符编码表
一、数码管显示字符表一个数码管有八段：a,b,c,d,e,f,g,dp(小数点)，即由八段发光二极管组成。
因为发光二极管导通的方向是一定的（导通电压一般取为1.7V），这八个发光二极管的公共端有两种：可以分别接+5V（即为共阳极数码管）或接地（即为共阴极数码管）；故可分共阳极（公共端接高电平或+5V电压）和共阴极（共低电平或接地）两种数码管。
其中每个段均有0（不导通）和1（导通发光）两种状态，但共阳极数码管和共阴极数码管显然是不同的。
一个八段数码管称为一位，多个数码管并列在一起可构成多位数码管，它们的段选线（即a,b,c,d,e,f,g,dp）连在一起，而各自的公共端称为位选线。
对于共阳数极码管：各段选为低电平（即0接地时）选中各数码段, 位选为高电平（即1）选中数码管。
对于共阴极数码管：各段选为高电平（即1接+5V时）选中各数码段,位选为低电平（即0）选中数码管。
显示时，都从段选线送入字符编码，而选中哪个位选线，那个数码管便会被点亮。
数码管的8段，对应一个字节的8位，a对应最低位，dp对应最高位。
所以如果想让数码管显示数字0，那么共阴数码管的字符编码为00111111，即0x3f；共阳数码管的字符编码为11000000，即0xc0。
可以看出两个编码的各位正好相反。
字母显示：共阳极的数码管0~f的段编码：unsigned char code table[]={ //共阳极0~f数码管编码0xc0,0xf9,0xa4,0xb0,//0~30x99,0x92,0x82,0xf8,//4~70x80,0x90,0x88,0x83,//8~b0xc6,0xa1,0x86,0x8e //c~f};共阴极的数码管0~f的段编码是：unsigned char code table[]={//共阴极0~f数码管编码0x3f,0x06,0x5b,0x4f, //0~30x66,0x6d,0x7d,0x07, //4~70x7f,0x6f,0x77,0x7c, //8~b 0x39,0x5e,0x79,0x71 //c~f };。
74ls147引脚图管脚图和功能真值表
74ls147引脚图管脚图和功能真值表优先编码器是当多个输入端同时有信号时,电路只对其中优先级别最高的输入信号进行编码。
常用的集成优先编码器IC有10线-4线、8线-3线两种。
10线-4线优先编码器常见的型号为54/74147、54/74LS147，8线-3线优先编码器常见的型号为54/74148、54/74LS148。
下面我们以TTL中规模集成电路74LS147为例介绍8421→BCD码优先编码器的功能。
10线-4线8421 BCD码优先编码器74LS147的真值表见表3.5。
74LS147的引脚图如图3.5所示，其中第9脚NC为空。
74LS147优先编码器有9个输入端和4个输出端。
某个输入端为0，代表输入某一个十进制数。
当9个输入端全为1时，代表输入的是十进制数0。
4个输出端反映输入十进制数的BCD 码编码输出。
74LS147优先编码器的输入端和输出端都是低电平有效，即当某一个输入端低电平0时，4个输出端就以低电平0的输出其对应的8421 BCD编码。
当9个输入全为1时，4个输入出也全为1，代表输入十进制数0的8421 BCD编码输出。
表3.5 74LS147的真值表数字电路CD4511的原理（引脚及功能）CD4511是一个用于驱动共阴极 LED （数码管）显示器的 BCD 码—七段码译码器，特点：具有BCD转换、消隐和锁存控制、七段译码及驱动功能的CMOS电路能提供较大的拉电流。
可直接驱动LED显示器。
CD4511 是一片 CMOS BCD—锁存/7 段译码/驱动器，引脚排列如图 2 所示。
其中a b c d 为 BCD 码输入，a为最低位。
LT为灯测试端，加高电平时，显示器正常显示，加低电平时，显示器一直显示数码“8”，各笔段都被点亮，以检查显示器是否有故障。
BI为消隐功能端，低电平时使所有笔段均消隐，正常显示时， B1端应加高电平。
另外 CD4511有拒绝伪码的特点，当输入数据越过十进制数9(1001)时，显示字形也自行消隐。

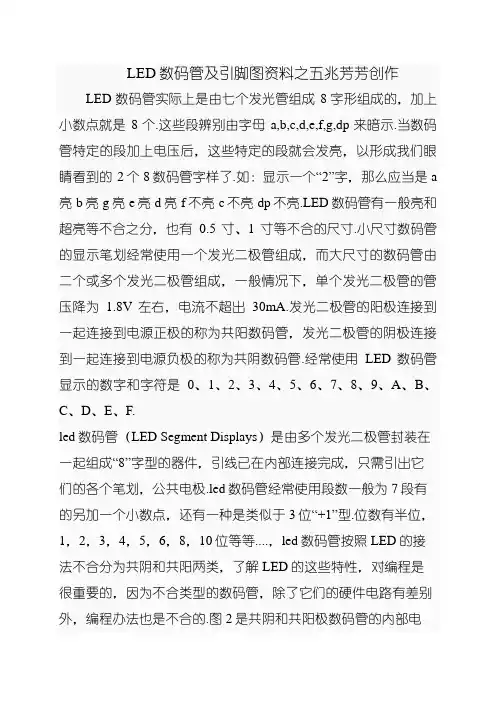

LED数码管及引脚图详细资料
LED数码管及引脚图资料之五兆芳芳创作LED数码管实际上是由七个发光管组成8字形组成的，加上小数点就是8个.这些段辨别由字母a,b,c,d,e,f,g,dp来暗示.当数码管特定的段加上电压后，这些特定的段就会发亮，以形成我们眼睛看到的 2个8数码管字样了.如：显示一个“2”字，那么应当是a 亮b亮g亮e亮d亮f不亮c不亮dp不亮.LED数码管有一般亮和超亮等不合之分，也有0.5寸、1寸等不合的尺寸.小尺寸数码管的显示笔划经常使用一个发光二极管组成，而大尺寸的数码管由二个或多个发光二极管组成，一般情况下，单个发光二极管的管压降为 1.8V左右，电流不超出30mA.发光二极管的阳极连接到一起连接到电源正极的称为共阳数码管，发光二极管的阴极连接到一起连接到电源负极的称为共阴数码管.经常使用LED数码管显示的数字和字符是0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F.led数码管（LED Segment Displays）是由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极.led数码管经常使用段数一般为7段有的另加一个小数点，还有一种是类似于3位“+1”型.位数有半位，1，2，3，4，5，6，8，10位等等....，led数码管按照LED的接法不合分为共阴和共阳两类，了解LED的这些特性，对编程是很重要的，因为不合类型的数码管，除了它们的硬件电路有差别外，编程办法也是不合的.图2是共阴和共阳极数码管的内部电路，它们的发光原理是一样的，只是它们的电源极性不合罢了.颜色有红，绿，蓝，黄等几种.led数码管普遍用于仪表，时钟，车站，家电等场合.选用时要注意产品尺寸颜色，功耗，亮度，波长等.下面将介绍经常使用LED数码管内部引脚图片10引脚的LED数码管图1 这是一个7段两位带小数点 10引脚的LED数码管LED数码管引脚定义图2 引脚定义每一笔划都是对应一个字母暗示 DP是小数点.LED数码管要正常显示，就要用驱动电路来驱动数码管的各个段码，从而显示出我们要的数位，因此按照LED数码管的驱动方法的不合，可以分为静态式和动态式两类.A、静态显示驱动：静态驱动也称直流驱动.静态驱动是指每个数码管的每一个段码都由一个单片机的I/O埠进行驱动，或使用如BCD码二十进位*器*进行驱动.静态驱动的优点是编程复杂，显示亮度高，缺点是占用I/O埠多，如驱动5个数码管静态显示则需要5×8=40根I/O 埠来驱动，要知道一个89S51单片机可用的I/O埠才32个呢.故实际应用时必须增加*驱动器进行驱动，增加了硬体电路的庞杂性.B、动态显示驱动：数码管动态显示介面是单片机中应用最为普遍的一种显示方法之一，动态驱动是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp "的同名端连在一起，另外为每个数码管的公共极COM增加位元选通控制电路，位元选通由各自独立的I/O线控制，当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是那个数码管会显示出字形，取决于单片机对位元选通COM端电路的控制，所以我们只要将需要显示的数码管的选通控制打开，该位元就显示出字形，没有选通的数码管就不会亮.透过度时轮流控制各个LED数码管的COM端，就使各个数码管轮流受控显示，这就是动态驱动.在轮流显示进程中，每位元数码管的点亮时间为1～2ms，由于人的视觉暂留现象及发光二极体的余辉效应，尽管实际上列位数码管并不是同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示资料，不会有闪烁感，动态显示的效果和静态显示是一样的，能够节省大量的I/O埠，并且功耗更低.7段LED数码管是利用7个LED（发光二极管）外加一个小数点的LED组合而成的显示设备，可以显示0~9等10个数字和小数点，使用很是普遍.这类数码管可以分为共阳极与共阴极两种，共阳极就是把所有LED的阳极连接到配合接点com，而每个LED的阴极辨别为a、b、c、d、e、f、g及dp（小数点）；共阴极则是把所有LED的阴极连接到配合接点com，而每个LED的阳极辨别为a、b、c、d、e、f、g及dp（小数点），如下图所示.图中的8个LED辨别与上面那个图中的A~DP各段相对应，通过控制各个LED的亮灭来显示数字.那么，实际的数码管的引脚是怎样排列的呢？对于单个数码管来说，从它的正面看进去，左下角那个脚为1脚，以逆时针标的目的依次为1~10脚，左上角那个脚便是10脚了，上面两个图中的数字辨别与这10个管脚一一对应.注意，3脚和8脚是连通的，这两个都是公共脚.还有一种比较经常使用的是四位数码管，内部的四个数码管共用a~dp这8根数据线，为人们的使用提供了便利，因为里面有四个数码管，所以它有四个公共端，加上a~dp，共有12个引脚，下面便是一个共阴的四位数码管的内部结构图（共阳的与之相反）.引脚排列依然是从左下角的那个脚（1脚）开始，以逆时针标的目的依次为1~12脚，下图中的数字与之一一对应.。
LED数码管及引脚图详细资料
LED数码管及引脚图资料LED数码管实际上是由七个发光管组成8字形构成的，加上小数点就是8个。
这些段分别由字母a,b,c,d,e,f,g,dp来表示。
当数码管特定的段加上电压后，这些特定的段就会发亮，以形成我们眼睛看到的2个8数码管字样了。
如：显示一个“2”字，那么应当是a亮b亮g亮e亮d亮f不亮c不亮dp不亮。
LED数码管有一般亮和超亮等不同之分，也有0.5寸、1寸等不同的尺寸。
小尺寸数码管的显示笔画常用一个发光二极管组成，而大尺寸的数码管由二个或多个发光二极管组成，一般情况下，单个发光二极管的管压降为1.8V左右，电流不超过30mA。
发光二极管的阳极连接到一起连接到电源正极的称为共阳数码管，发光二极管的阴极连接到一起连接到电源负极的称为共阴数码管。
常用LED数码管显示的数字和字符是0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F。
led数码管（LED Segment Displays）是由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。
led数码管常用段数一般为7段有的另加一个小数点，还有一种是类似于3位“+1”型。
位数有半位，1，2，3，4，5，6，8，10位等等....，led数码管根据LED的接法不同分为共阴和共阳两类，了解LED的这些特性，对编程是很重要的，因为不同类型的数码管，除了它们的硬件电路有差异外，编程方法也是不同的。
图2是共阴和共阳极数码管的内部电路，它们的发光原理是一样的，只是它们的电源极性不同而已。
颜色有红，绿，蓝，黄等几种。
led数码管广泛用于仪表，时钟，车站，家电等场合。
选用时要注意产品尺寸颜色，功耗，亮度，波长等。
下面将介绍常用LED数码管内部引脚图片10引脚的LED数码管图1 这是一个7段两位带小数点10引脚的LED数码管LED数码管引脚定义图2 引脚定义每一笔划都是对应一个字母表示DP是小数点.LED数码管要正常显示，就要用驱动电路来驱动数码管的各个段码，从而显示出我们要的数位，因此根据LED数码管的驱动方式的不同，可以分为静态式和动态式两类。
4位七段数码管引脚图
四位七段数码管引脚图内部的四个数码管共用a~dp这8根数据线，为人们的使用提供了方便，因为里面有四个数码管，所以它有四个公共端，加上a~dp，共有12个引脚，下面便是一个共阴的四位数码管的内部结构图（共阳的与之相反）。
引脚排列依然是从左下角的那个脚（1脚）开始，以逆时针方向依次为1~12脚，下图中的数字与之一一对应。
4位SM410281K-12P 4阳红0.28寸长×宽×高-32.2×10×6mm 12-9-8-6公共脚A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3SM420361K-12P 4阴红0.36寸长×宽×高-30.1×14.1×7.3mm 12-9-8-6公共脚 A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3SM410361K-12P 4阳红0.36寸长×宽×高-30.1×14.1×7.3mm 12-9-8-6公共脚 A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3SM410401K-12P 4阳红0.4寸长×宽×高-40.5×16×7mm 12-9-8-6公共脚 A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3SM420561K-12P 4阴红0.56寸长×宽×高-50.4×19×8mm 12-9-8-6公共脚A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3SM410561K-12P 4阳红0.56寸长×宽×高-50.4×19×8mm 12-9-8-6公共脚A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3。
