AT89C 系列单片机的解密与加密技术

AT89C系列单片机的解密与加密技术北京中青世纪科技发展公司(101300)　徐　晖　周湘峻摘　要:首次公开了A T89C系列单片机的解密原理,同时介绍了两种新的不可破解的加密方法,彻底解决了A T89C系列单片机的加密问题。

关键词:A T89C系列单片机　加密　解密　加密锁定位 A T89C系列单片机已在我国推广应用4年多,它与M CS51完全兼容,使我国的绝大多数单片机开发人员都能用它展开设计,原使用80C31、87C51、8751的产品和开发工具都可直接适用89C51等单片机。

以上的优点使越来越的工程师采用A T89C系列单片机设计制作从小到大的各种产品、系统。

然而,由于A T89C系列单片机在加密锁的设计上存在缺陷,使用A TM EL公司提供的标准加密方法不能对用户程序实施有效的保护。

使那些需要对程序保密的用户不敢使用A T89C系列单片机,从而阻碍了它的进一步推广应用。

我公司曾在1995年初开发出低价位的BCQ2 A T89C编程器,对A T89C系列单片机的推广应用起到了较大的促进作用(详见《电子技术应用》1995年第9期)。

在96年初又应客户要求首家开发了专用的A T89C单片机自动解密器,能对加密的A T89C全系列单片机自动、完全解密。

1　原有的加密、解密方案A T89C系列单片机的加密步骤:(1)通过总线把程序写入片内程序存储器。

(2)写入加密锁定位, A T89C51 52为3个(即所谓一、二、三级加密), A T89C1051 2051为2个(即所谓一、二级加密)。

写入锁定位后单片机将禁止对片内程序存储器进行校验操作,同时禁止使用M OV C指令访问片内程序存储器。

以达到保护片内程序不能被非法读出的目的。

在BCQ2A T89编程器等烧写工具上可以自动完成上述各级加密。

但是,A T89C系列单片机内部程序擦除操作时序设计上并不合理,使在擦除片内程序之前可以首先擦除加密锁定位。

关于at89c 系列单片机的编程介绍

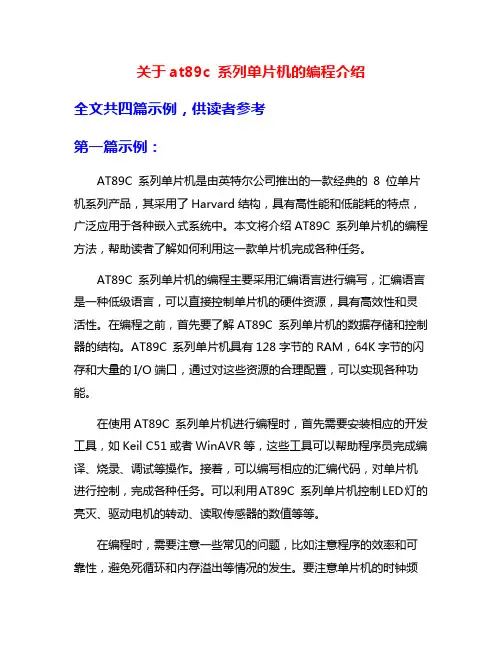

关于at89c 系列单片机的编程介绍全文共四篇示例，供读者参考第一篇示例：AT89C 系列单片机是由英特尔公司推出的一款经典的8 位单片机系列产品，其采用了Harvard结构，具有高性能和低能耗的特点，广泛应用于各种嵌入式系统中。

本文将介绍AT89C 系列单片机的编程方法，帮助读者了解如何利用这一款单片机完成各种任务。

AT89C 系列单片机的编程主要采用汇编语言进行编写，汇编语言是一种低级语言，可以直接控制单片机的硬件资源，具有高效性和灵活性。

在编程之前，首先要了解AT89C 系列单片机的数据存储和控制器的结构。

AT89C 系列单片机具有128字节的RAM，64K字节的闪存和大量的I/O端口，通过对这些资源的合理配置，可以实现各种功能。

在使用AT89C 系列单片机进行编程时，首先需要安装相应的开发工具，如Keil C51或者WinAVR等，这些工具可以帮助程序员完成编译、烧录、调试等操作。

接着，可以编写相应的汇编代码，对单片机进行控制，完成各种任务。

可以利用AT89C 系列单片机控制LED灯的亮灭、驱动电机的转动、读取传感器的数值等等。

在编程时，需要注意一些常见的问题，比如注意程序的效率和可靠性，避免死循环和内存溢出等情况的发生。

要注意单片机的时钟频率、中断优先级等设置，确保程序的正常运行。

对于AT89C 系列单片机来说，有些功能可能需要外接其他器件来实现，比如需要使用LCD显示器、AD转换器等，程序员需要对这些器件有一定的了解，才能编写出完整的代码。

在编程过程中，可以利用仿真器或者编程器来进行烧录和调试，确保程序的正确性。

可以使用调试工具来监控程序的执行过程，查看变量的数值、程序的执行路径等信息。

在程序测试完成后，可以将程序烧录到单片机中，进行实际的运行。

AT89C 系列单片机是一款功能强大的产品，具有广泛的应用范围，程序员可以利用其进行各种嵌入式系统的设计和开发。

通过合理的编程方法和技巧，可以充分发挥单片机的性能，实现更多的功能。

基于AT89c5单片机控制电子密码锁精品

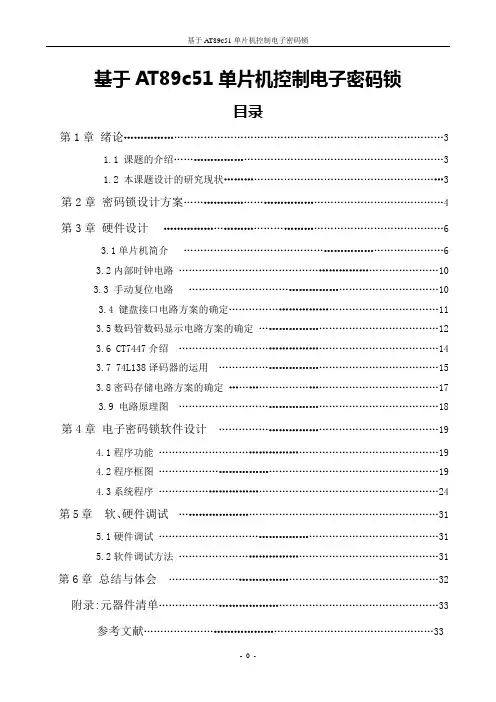

基于AT89c51单片机控制电子密码锁目录第1章绪论 (3)1.1 课题的介绍 (3)1.2 本课题设计的研究现状 (3)第2章密码锁设计方案 (4)第3章硬件设计 (6)3.1单片机简介 (6)3.2内部时钟电路 (10)3.3 手动复位电路 (10)3.4 键盘接口电路方案的确定 (11)3.5数码管数码显示电路方案的确定 (12)3.6 CT7447介绍 (14)3.7 74L138译码器的运用 (15)3.8密码存储电路方案的确定 (17)3.9 电路原理图 (18)第4章电子密码锁软件设计 (19)4.1程序功能 (19)4.2程序框图 (19)4.3系统程序 (24)第5章软、硬件调试 (31)5.1硬件调试 (31)5.2软件调试方法 (31)第6章总结与体会 (32)附录:元器件清单 (33)参考文献 (33)基于单片机控制电子密码锁摘要根据有关资料介绍，电子密码锁的研究从上世纪30年代就开始了，在某些特殊场所就有所应用。

研究这种锁的初衷，是提高锁具的安全性，因为电子密码锁的密匙量极大，可以和机械锁配合，避免因钥匙被仿制而出现的问题。

在安全性极高的前提下，它的另一个特点——无需钥匙。

密码锁还有指纹锁、卡片锁、磁卡锁，生物锁等等。

但能谈得上实用一些或者大众化一些的还是按键式电子密码锁。

这是一种操作方式类似于按键电话机的电子锁，通过键盘上的数码按键一次输入依组密码，如果密码与内部已约定的密码相同，则输出一个信号，以驱动电磁铁或小马达将门打开，完成一个开锁过程。

本论文从电子密码锁系统的功能，硬件电路设计，软件设计分别论述这一系统。

通过使用单片机80C51作为控制核心，连接外部存储器93C46，实现密码断电保存，通过七段数码管显示，制作一种密码锁。

该锁具有开锁、解密、修改、保存密码、用户密码等基本的密码锁功能，还具有调电数码提示等功能。

关键词：单片机；密码；密码锁第1章绪论1.1课题的介绍密码锁是锁的一种，开启时用的是一系列的数字或符号。

ATMEL89C系列51单片机加密原理

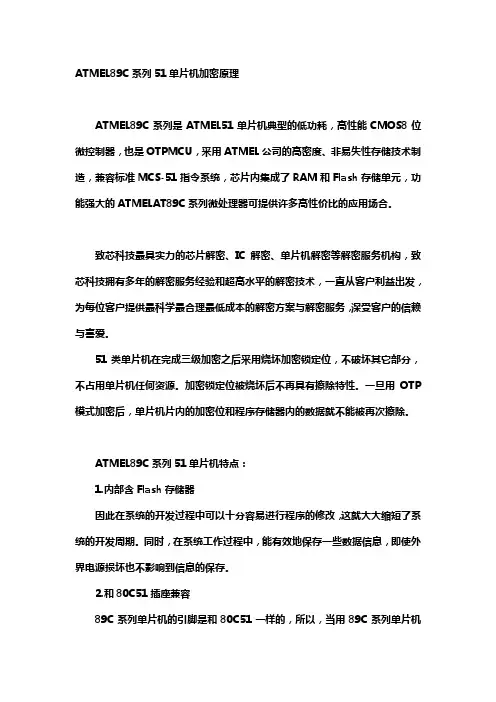

ATMEL89C系列51单片机加密原理ATMEL89C系列是ATMEL51单片机典型的低功耗，高性能CMOS8位微控制器，也是OTPMCU，采用ATMEL公司的高密度、非易失性存储技术制造，兼容标准MCS-51指令系统，芯片内集成了RAM和Flash存储单元，功能强大的ATMELAT89C 系列微处理器可提供许多高性价比的应用场合。
