实验三 双绞线制作与测试
计算机网络实验报告-双绞线制作与测试
信息学院
实验报告
学号：姓名：班级：
课程名称：计算机网络实验名称：双绞线的制作与测试
实验性质：①综合性实验②设计性实验√验证性实验
实验时间：2015 年9 月18 日实验地点：睿智4栋303
本实验所用设备：双绞线、水晶头、网线钳、网线测试仪
实验报告：（包括：目的、方法、原理、结果或实验小结等。
）
一、实验目的
1、学会制作双绞线
2、学会使用网线测试仪
二、实验过程
1、准备实验所需的实验器材
2、将剪好的双绞线的一头，按照比水晶头长0.5cm的长度送入压线工具的剥皮刀口转动，将皮剥去。
接上页：
3、将剥好皮的双绞线，按A标或B标的线序(线序见下图)排列，并用手指捻平。
4、将芯线放到压线钳切刀处，8根线芯要在同一平面上并拢，而且尽量直，留下一定的线
芯长度约1.5CM处剪齐。
5、将双绞线插入RJ45水晶头中，插入过程均衡力度直到插到尽头。
并且检查8根线芯是
否已经全部充分、整齐地排列在水晶头里面。
6、用压线钳用力压紧水晶头，抽出即可。
7、用上述方法，做好双绞线的另一头。
8、把网线的两头分别插到双绞线测试仪上，打开测试仪开关测试指示灯亮起来。
如果正常网线，两排的指
示灯都是同步亮的，如果有此灯没同步亮，证明该线芯连接有问题，应重新制作。
任课教师评语：
教师签字：年月日注：每学期至少有一次设计性实验。
每学期结束请任课教师按时按量统一交到教学秘书处。
实验三双绞线制作与测试
河南机电高等专科学校生实验报实验课程名称 计算机网络技术实验项目名称 双绞线制作系、部电子系 年级111专业班 通网 学生姓名 刘欢欢学号 110412137实验时间20 12 年10月仃日一实验目的及要求1. 了解局域网的组网方式以及双绞线双绞线的两种制作规范；2. 利用网络设备，学生自己组成局域网，培养学生的动手能力，熟练掌握双绞线的制作方 法和制作技巧。
3. 使学生进一步了解局域网组网技术，培养分析问题、解决问题的能力，提高查询资料和 撰写书面文件的能力。
二实验环境(设备)1. 2. 3. 4. 5.三实验内容首先先建立起服务器和客户机， 双绞线作为传输介质的网络中 集线设备与计算机；对于大中型网络而言 备与跳线设备与跳线板。
级手艺。
1. RJ — 45 接头RJ — 45接头前端有 简称“ 8C (Contact ) ”, 是电话线使用的接头， 常可以看到标着“ 4P2C 或“ 4P4C'的接头，也叫水晶头或网头。
从侧面观察RJ — 45接头，可见到平行排列的金属片，一共有 8片，每片金属片前端都 有一个突出透明框的部分，从外表来看就是一个金属接点。
按金属片的形状来区分，又有“二 叉式RJ — 45”和“三叉式 RJ- 45”。
二叉式的金属片只有两只侧刀，三叉式的金属片则有三只侧刀。
金属片的前端有一小部 分分穿出RJ-45塑料壳，形成和RJ-45插槽接触的金属脚。
在压接网线的过程中， 金属片的 侧刀必须刺入双绞线的芯线， 并与芯线中的铜质内j 笛接触，以连通整个网线。
通常差数越多，接触面越大，导通的效果较好，因此三叉式接头比二叉式接头更适合高速网络。
2. 双绞线制作标准目前在10BaseT 、100BaseT 以及1000BaseT 网络中，最常使用的布线标准有两个，即EIA /TIA568A 标准和EIA /TIA568B 标准。
EIA /TIA568A 标准描述的线序从左到右依次为 白绿、绿、白橙、蓝、白蓝、橙、白棕、棕； EIA /TIA568B 标准描述的线序从左到右依次 为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
双绞线的制作实验报告
双绞线的制作实验报告
实验名称: 双绞线的制作
实验目的:
1. 掌握双绞线的制作方法；
2. 了解双绞线的结构和特点；
3. 探究双绞线的制作对信号传输的影响。
实验器材:
1. 双绞线电缆；
2. 剥线钳；
3. 铜质连接器；
4. 扭剪工具；
5. 测试设备。
实验步骤:
1. 准备双绞线电缆：根据需要的长度剪切合适的双绞线电缆，并确保两条线对称。
2. 剥离外皮: 使用剥线钳剥离电缆外皮，露出内部的四条绞线，注意不要伤到绞线。
3. 分离绞线: 使用剥线钳将四条绞线分开，使其呈现两对。
4. 扭绞: 将两对绞线分别用扭剪工具进行扭绞，一对顺时针扭绞，另一对逆时针扭绞。
扭绞的目的是减小电磁干扰。
5. 修整并安装连接器: 使用剥线钳修整扭绞好的线头，再插入到铜质连接器中。
6. 测试: 将制作好的双绞线连接到测试设备上，进行信号传输测试。
实验结果:
制作好的双绞线能有效地减小电磁干扰，提供了良好的信号传输质量。
实验结论:
通过本实验，我们掌握了双绞线的制作方法，并了解了双绞线的结构和特点。
制作好的双绞线能够减小电磁干扰，提高信号传输质量，因此在网络和通信领域广泛应用。
计算机网络实验报告双绞线制作与测试

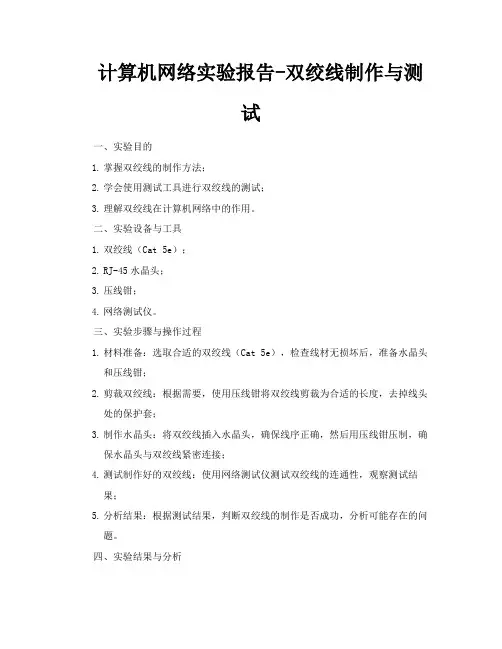

计算机网络实验报告-双绞线制作与测试一、实验目的1.掌握双绞线的制作方法；2.学会使用测试工具进行双绞线的测试；3.理解双绞线在计算机网络中的作用。
二、实验设备与工具1.双绞线（Cat 5e）；2.RJ-45水晶头；3.压线钳；4.网络测试仪。
三、实验步骤与操作过程1.材料准备：选取合适的双绞线（Cat 5e），检查线材无损坏后，准备水晶头和压线钳；2.剪裁双绞线：根据需要，使用压线钳将双绞线剪裁为合适的长度，去掉线头处的保护套；3.制作水晶头：将双绞线插入水晶头，确保线序正确，然后用压线钳压制，确保水晶头与双绞线紧密连接；4.测试制作好的双绞线：使用网络测试仪测试双绞线的连通性，观察测试结果；5.分析结果：根据测试结果，判断双绞线的制作是否成功，分析可能存在的问题。
四、实验结果与分析1.实验结果：在本次实验中，我们成功制作了多条双绞线，并且使用网络测试仪测试了它们的连通性。
所有制作好的双绞线都通过了测试，证明它们在物理层面上是连通的。
2.结果分析：通过本次实验，我们验证了双绞线的制作方法，掌握了使用压线钳和网络测试仪的技巧。
同时，也理解了双绞线在计算机网络中的基础作用，为后续的网络配置和故障排查打下了基础。
五、结论与建议1.结论：通过本次实验，我们成功掌握了双绞线的制作方法，学会了使用网络测试仪进行双绞线的测试。
实验结果表明，我们制作的双绞线在物理层面上是连通的，可以满足计算机网络的基本需求。
2.建议：在今后的学习和实践中，我们可以进一步研究不同类型和规格的双绞线，了解它们的特点和应用场景。
同时，还可以通过更多的实践操作，提高我们的制作速度和准确性。
此外，为了更好地理解和应用双绞线，我们还应该学习相关的网络知识，例如网络拓扑结构、交换机原理等。
这将有助于我们更好地理解双绞线在计算机网络中的作用和价值。
六、参考文献1.《网络综合布线系统实训教程（第2版）》，清华大学出版社。
2.《网络综合布线与组网实战指南》，人民邮电出版社。
双绞线的制作实验
实验2 双绞线的制作与测试一、实验目的：1. 掌握使用压线钳制作具有RJ45接头的双绞线的技能；2. 能够使用网线测试仪测试双绞线的连通性；3.培养初步的协同工作能力。
二、实验设备：1. RJ45压线钳一把2. 超5类双绞线若干3. 测线仪一个4. 水晶头若干三、实训任务任务1：制作一条5类双绞线的直通线任务2：制作一条5类双绞线的交叉线四、实训步骤（一）制作标准与跳线类型每条双绞线中都有8根导线，导线的排列顺序必须遵循一定的规律，否则就会导致链路的连通性故障，或影响网络传输速率。
1. T568-A与T568-B标准目前，最常用的布线标准有两个，分别是EIA/TIA T568-A和EIA/TIA T568-B两种。
在一个综合布线工程中，可采用任何一种标准，但所有的布线设备及布线施工必须采用同一标准。
通常情况下，在布线工程中采用EIA/TIA T568-B标准。
（1）按照T568B标准布线水晶头的8针（也称插针）与线对的分配如图1.1所示。
线序从左到右依次为：1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。
4对双绞线电缆的线对2插入水晶头的1、2针，线对3插入水晶头的3、6针。
（2）按照T568A标准布线水晶头的8针与线对的分配如图1.2所示。
线序从左到右依次为：1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。
4对双绞线对称电缆的线对2接信息插座的3、6针，线对3接信息插座的1、2针。
2. 判断跳线线序只有搞清楚如何确定水晶头针脚的顺序，才能正确判断跳线的线序。
将水晶头有塑料弹簧片的一面朝下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己，此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。
3. 跳线的类型按照双绞线两端线序的不同，通常划分两类双绞线。
（1）直通线根据EIA/TIA 568-B 标准，两端线序排列一致，一一对应，即不改变线的排列，称为直通线。
制作双绞线实验报告.doc
制作双绞线实验报告.doc
一、实验目的
本次实验的目的是熟悉电子科学实验中的基本原理、练习双绞线的结构和制作、了解双绞线的基本功能，掌握双绞线的交流特性和特性，为电子课程的其他实验打好基础。
二、实验内容
1、准备工具和材料：夹线钳、剪刀、绝缘胶带、双绞线、电压表仪器、万用表、导线、十二插头等。
2、按照实验步骤，正确接好电源，连接电压表仪器、万用表仪器，测量信号电压。
3、使用双绞线将被测信号连接到电压表仪器和万用表仪器上，根据实验步骤调节电压表和万用表的相应范围，测得信号电压值。
4、根据测量结果，记录双绞线在连接不同仪器时的性能特性，并分析双绞线结构与双绞线性能特性之间的关系。
三、实验结果
双绞线连接实验后，在调节针档位后，记录了电压表仪器和万用表仪器测量到的电压值，内容如下：
电压表：6.2V
万用表：6.19V
双绞线的性能特性表现在，在双绞线的正常状态下，它可以良好的传输电压。
通过本次实验，使用者可以比较准确的了解双绞线的基本功能、特性及其使用方法。
双绞线是非常实用的电子线，可以将多个不同的仪器连接起来，使一个仪器的输出信号输入到另一个仪器中，实现信号的传输及测量，进而实现电子课程各个实验的测量分析。
双绞线的制作与测试教案
双绞线的制作与测试教案
一、教学目标
1.掌握双绞线的制作原理，了解双绞线的各个组成部分。
2.熟练掌握双绞线制作步骤，掌握双绞线制作要点，掌握双绞线的气密性测试。
二、教学内容
1、双绞线的组成
双绞线是一种锡膏穿线的测试方法，由串联锡锅、铝箔绞线
电线绞合机以及电线清洗机组成。
2、双绞线的制作流程
（1）取导体：将铝箔成双层编织的电线放入清洗机内，在油泵或气泵的分别作用下，将电线清洗处理一遍，然后将清洗后的电线放入电线绞合机内，清洗后的电线能够更容易绞合。
（2）绞合：将清洗完毕的电线放入电线绞合机内，按照要求的全长和折叠的比例，由绞合机进行绞合。
（3）绞锡：将绞合完毕的双层编织的电线放入串联锡锅中，再将锡膏和锡丝放入锡锅中，由控制面板控制锡锅的温度和压力，将锡膏均匀的涂抹在电线表面。
（4）气密性测试：将制作完毕的双绞线放入气密性测试机中进行测试，测试中需要注意双绞线的预热时间以及泄露的时间，以及空间内的温度等，确保双绞线能够达到正常的气密性要求。
双绞线制作实验报告
双绞线制作实验报告
实验目的：通过制作双绞线并测试其性能，学习双绞线的原理和应用。
实验原理：
双绞线是由两条相互缠绕的线组成的，旨在减小信号传输时的干扰。
一般情况下，每
条电线都是由多根细铜线缠绕在一起的，这样可以增加电线的柔软性，减轻绞线时的应力。
制作双绞线的过程中，需要采用双绞方法，在两个电线绞合的过程中，使得电线的旋
转方向相反，可以有效防止电磁干扰。
同时，绞线时需要保证两个线圈绞得足够紧密，以
提高双绞线的抗干扰能力。
实验材料：
1. 铜线
2. 绞线工具
3. 钳子
4. 尺子
实验过程：
1. 裁剪铜线，每条线需要裁剪15cm长度。
2. 在一端的两条线上各剥去1cm左右的绝缘层。
3. 将两条裸露的铜线叉开成“V”形，并旋转成相反方向。
4. 将两条铜线缠绕成双绞线，缠绕时需要注意方向一致，不要交替旋转。
5. 将双绞线缠绕至约3cm的长度处，将另一头的铜线剥去绝缘层，并尽可能地与已
缠好的铜线缠绕在一起。
6. 用钳子固定双绞线的结尾，完成制作。
实验结果：
通过测试，双绞线可以有效减小信号传输时的干扰，其性能优于单一铜线。
双绞线制
作的好坏对其抗干扰能力也有影响。
当制作绞线不紧密时，其抗干扰能力会受到影响。
结论：
通过制作双绞线实验，我们学习到了双绞线的优势和制作方法。
双绞线在售楼处、医院、公园、广场、车站等地点广泛使用，它可以有效降低信号的丢失率和降噪能力，保证了我们进行通信的稳定性和连续性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河南机电高等专科学校
学生实验报告
实验课程名称计算机网络技术
实验项目名称双绞线制作
系、部电子系年级111 专业班通网
学生姓名刘欢欢学号110412137 实验时间20 12 年10 月17日
实验二双绞线制作
一实验目的及要求
1. 了解局域网的组网方式以及双绞线双绞线的两种制作规范；
2. 利用网络设备，学生自己组成局域网，培养学生的动手能力，熟练掌握双绞线的制作方法和制作技巧。
3．使学生进一步了解局域网组网技术，培养分析问题、解决问题的能力，提高查询资料和撰写书面文件的能力。
二实验环境（设备）
1.RJ-45压线钳
2.双绞线剥线器
3.RJ-45水晶头
4.双绞线
5.网线测试仪
三实验内容
首先先建立起服务器和客户机，在一个小型的局域网里，一般传输介质是双绞线，在以双绞线作为传输介质的网络中,跳线的制作与测试非常重要。
对于小型网络而言,跳线连接着集线设备与计算机;对于大中型网络而言,跳线既连接着信息插座与计算机,也连接着集线设备与跳线设备与跳线板。
总之,无论如何,跳线的制作与测试是网络管理员一定要学会的入门级手艺。
1．RJ—45接头
RJ—45接头前端有8个凹槽，简称“8P（Position）”，凹槽内的金属接点共有8个，简称“8C（Contact）”，因而有“8P8C”的别称。
常见的和RJ—45很相近的有RJ—11接头，是电话线使用的接头，它虽然有4个槽，但仅有2或4个金属接点，因此在普通电器商店中，常可以看到标着“4P2C”或“4P4C”的接头，也叫水晶头或网头。
从侧面观察RJ—45接头，可见到平行排列的金属片，一共有8片，每片金属片前端都有一个突出透明框的部分，从外表来看就是一个金属接点。
按金属片的形状来区分，又有“二叉式RJ—45”和“三叉式RJ—45”。
二叉式的金属片只有两只侧刀，三叉式的金属片则有三只侧刀。
金属片的前端有一小部分分穿出RJ-45塑料壳，形成和RJ-45插槽接触的金属脚。
在压接网线的过程中，金属片的侧刀必须刺入双绞线的芯线，并与芯线中的铜质内j笛接触，以连通整个网线。
通常差数越多，接触面越大，导通的效果较好，因此三叉式接头比二叉式接头更适合高速网络。
2.双绞线制作标准
目前在10BaseT、100BaseT以及1000BaseT网络中，最常使用的布线标准有两个,即EIA／TIA568A标准和EIA／TIA568B标准。
EIA／TIA568A标准描述的线序从左到右依次为: 白绿、绿、白橙、蓝、白蓝、橙、白棕、棕；EIA／TIA568B标准描述的线序从左到右依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
如下表2-1所示：
一条网线两端RJ-45头中的线序排列完全相同的网线，称为直连线（平行线）（Straight Cable ），直连线一般均采用EIA ／TIA568B 标准,通常只适用于计算机到集线设备之间的连接。
当使用双绞线直接连接两台计算或连接两台集线设备时，另一端的线序应作相应的调整，即第1，2线和第3，6线对调，制作为交叉线（Crossover Calble ），采用EIA ／TIA568A 标准。
平行线和交叉线的线序如图2-1所示：
Side 1
12345678
12345678
Side 1 Side 2 Side 1
1=白/橙 2=橙 3=白/绿 4=蓝 5=白/蓝 6=绿
7=白/棕 8=棕
Side 2
Side 1
Side 2
Side 2
12345678
1=白/橙 2=橙 3=白/绿 4=蓝 5=白/蓝 6=绿 7=白/棕 8=棕
1=白/橙 2=橙 3=白/绿 4=蓝 5=白/蓝 6=绿
7=白/棕 8=棕
1=白/绿 2=绿 3=白/橙 4=蓝 5=白/蓝 6=橙 7=白/棕 8=棕
图2-1 平行线和交叉线的线序图
四网线的制作方法（剥——理——插——压）
1．直连线的制作
步骤 1：利用压线钳的剪线刀口剪取适当长度的网线。
至少 0.6米，最多不超过 100米。
然后再利用双绞线剥线器（实际用什么剪都可以）用剥线钳子将外部橡胶将双绞线的外皮除去2－3厘米，注意不要将里面的细线割破，以免短路。
如图2-2所示：
图2-2 剪线
有一些双绞线电缆上含有一条柔软的尼龙绳（防止拉伸），如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线的外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。
（如图2-3、2-4所示）
图2-3 双绞线图2-4 剥开的双绞线步骤2：剥线完成后的双绞线电缆如图所示。
步骤3：接下来就要进行拨线的操作。
将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如右图所示。
步骤4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，
即放在靠外的位置，如图所示。
左一：橙左二：绿左三：蓝左四：棕
步骤5：小心的剥开每一对线，因为我们是遵循EIA／TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的（如右图所示）。
需要特别注意的是，绿色条线应该跨越蓝色对线。
这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
白绿／蓝／白蓝／绿／白棕／棕
常见的错误接法是将绿色线放到第4只脚的位置（如下图所示）。
应该将绿色线放在第6只脚的位置才是正确的，因为在100BaseT网络中，第3只脚与第6只脚是同一对的，所以需要使用同一对残。
（见标准EIA／TIA 568B）
左起：白橙／橙／白绿／绿／白蓝／蓝／白棕／棕
步骤 6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约 14mm的长度，之所以留下这个长度是为了符合EIA／TIA的标准，您可以参考有关用RJ-45接头和双绞线制作标准的介绍。
最后再将双绞线的每一根线依序放入RJ－45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推，尽量将芯线顶到接头的前端，如图2-5、2-6所示。
图2-5水晶头图2-6 理线
步骤7：检查芯线的排列顺序正确，确定双绞线的每根线已经正确放置之后，将RJ-45接头放入压线器的插槽中，一面将线往接头前端顶住，一面用力将压线钳夹紧。
将做好的接头凸起的尾巴对准网卡插槽轻轻一插，听到“喀”的一声就可以了。
拨出接头也应不费力。
如果插入、拔出不顺，说明接头压得不紧，再用压线器用力夹一夹压紧接头后将压线钳松开并取出RJ-45接头，此时网线和RJ-45接头连接好。
如图2-7、2-8所示。
图2-7 插线图2-8 压线
注意：压过的RJ-45接头的8只金属脚会比未压过的低，用手一摸应该和外框是平的，这样才能插入到网卡插槽里。
市面上还有一种RJ－45接头的保护套，可以防止接头在拉扯时造成接触不良。
使用这种保护套时，需要在压接RJ－45接头之前就将这种胶套插在双绞线电缆上，如右图所示。
步骤8：重复步骤2到步骤7，再制作另一端的RJ－45接头。
因为工作站与集线器之间是直接对接，所以另一端RJ－45接头的引脚接法完全一样。
完成后的连接线两端的RJ－45接头无论引脚和颜色都完全一样，这种连接方法适用于工作站与集线器之间的连接。
步骤9：将做好的双绞线用双绞线测试仪进行测试，发射器和接收器两端的灯同时亮为正常；也可利用另外一种简易测试仪进行测试：如果测试仪的4个指示灯按从上到下的顺序循环呈现绿灯，则说明连线制作正确；如果4个指示灯中有的呈现绿灯,有的呈现红灯，则说明双绞线线序出现问题；如果4个指示灯中有的呈现绿灯,有的不亮，则说明双绞线存在接触不良的问题。
如图2-9、2-10所示：
图2-9 制作好的双绞线图2-10 测试仪
2．交叉线的制作
交叉线的制作步骤与直通线的制作步骤相同，只是双绞线的一端应采用EIA／TIA568A 标准，另一端则采用EIA／TIA568B标准。
3 . 实际连接应用
（1）制作RJ-45插头用于网卡连接。
（2）利用网卡连接两台微机。
（3）制作RJ-45插头用于连接到集线器。
4．制作网线连接器应注意的问题
(1)双绞线颜色和RJ—45接头的脚位是否相同。
(2)双绞线头是否顶到了RJ-45接头的顶端。
若没有，则该线的接触会较差，需要重新压接一次。
(3)观察RJ-45侧面，看金属片是否已刺入绞线之中?若没有，则容易造成线路不通，只能重新再做。
(4)观察双绞线外皮去掉的地方，看使用剥线工具时是否切断了绞线。
若是，则造成线路不通，需要重新制作一次。
(5)确认双绞线外皮是否需要交叉。
(6)确认双绞线是否需要交叉。
五实训报告要求
实训题目
实训目的
实训环境（设备）
实训内容实训总结（心得体会）
根据实验内容按照上面的格式写实训报告，以班为单位交至网络技术实验室。
六思考题
1.双绞线的两个布线标准线序如何？
2.网线的连接为什么分为级连接法和直连接法?什么时候用平行线？什么时候用交叉线？
4．网线连接器接好后，直接插到微机的网卡上，是否就算网络连通，互相能共享，并彼此访问对方？
对照所采用的接入标准和模块上所标注的色标把8条芯线依次初步卡入到模
块的卡线槽中。
打线全部完工后，用网线钳的剪线刀口或者其他剪线工具剪除在模块卡线槽。
